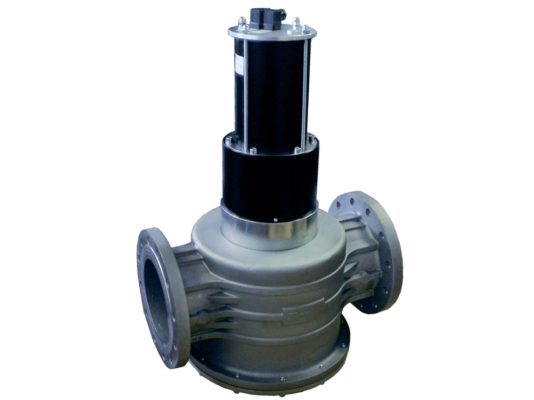

Газовый электромагнитный клапан Madas EVPF020067 608

Газовый электромагнитный клапан Madas EVPF020067 608 предназначен для автоматизации подачи газа на промышленную горелку с давлением в магистрали до 6 бар. Отличается быстродействием, надежной герметизацией потока, высоким уровнем электрозащиты, морозостойкостью. Оснащен механическим регулятором для настройки расхода газа. Готов для оснащения индикатором положения.

Тип клапана

Электромагнитный газовый клапан EVPF/NC – нормально-закрытое автоматическое устройство с быстрым срабатыванием. Клапан открыт при подаче на катушку напряжения 230 В (-15%, +10%), закрыт – при отсутствии электропитания.

Основные характеристики:

• модификация с механическим регулятором расхода;
• перекрытие потока газа в течение 1 сек.;
• класс «А» герметичности по нормативу EN 161;
• максимальное давление газа в магистрали: 6 бар;
• резьбовой способ соединения, отверстия на входе-выходе Rp 1/2";
• уровень пыле-, влагозащиты: IP65;
• монтаж: горизонтальный (кроме вниз катушкой) или вертикальный;
• температуры эксплуатации: -40...+60 °C;
• ресурс: 1 млн. циклов (не менее 10 лет службы).

Применение

Электромагнитный клапан подходит для работы с метаном, сжиженным газом, воздухом (сухие неагрессивные газы по госстандарту 5542-87). Отвечает за выполнение запорно-регулирующей функции и функции безопасности при эксплуатации технологических теплопроводов, котлов, теплогенераторов, используется в системах автоматического контроля герметичности.

Конструкция клапана

Madas EVPF020067 оснащен механическим регулятором расхода газа для ручной настройки потока. Произведен с учетом работы с высоким давлением газа, всепогодного применения. Литой корпус и конструктивные элементы изготовлены из коррозиестойких материалов, уплотнения – из газонепроницаемого NBR-каучука.

На клапан может устанавливаться индикатор положения с беспотенциальными контактами, что упрощает контроль за текущей позицией (открыто/ закрыто). Датчик подает сигнал о закрытии клапана на дистанционное устройство.

Электрические контакты заизолированы от воздействия пыли и влаги (класс IP 65), что исключает вероятность отказов при эксплуатации в запыленных помещениях или на улице (под навесом).

Преимущества:

• быстрое автоматическое отсечение потока;
• ручной регулятор расхода газа;
• надежная герметизация (класс А);
• место для установки индикатора закрытого положения;
• высокий уровень пыле-, влагозащиты контактов;
• безотказная работа в широком диапазоне температур;
• ресурс службы 1 млн. циклов.

Требования к месту установки

Электромагнитные газовые клапаны EVPF/NC могут размещаться в помещениях зоны 2 взрывоопасности. Не пригодны для установки в местах, где внешняя среда способна вызвать разрушение металла или материала уплотнений.
