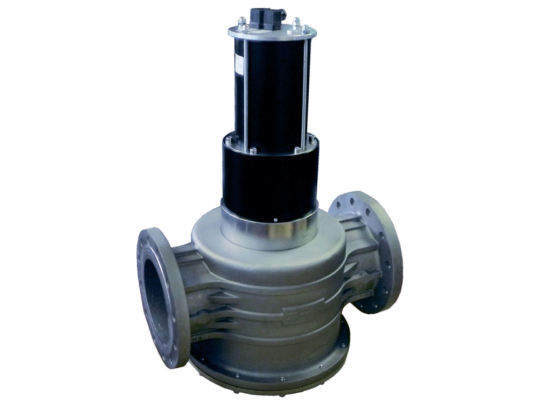

Газовый электромагнитный клапан Madas EVPF050067 608

Газовый электромагнитный клапан Madas EVPF050067 608 разработан для оснащения систем с давлением газа до 6 бар. Обеспечивает функцию запорной арматуры и устройства безопасности в системах дистанционного управления газовыми потоками при эксплуатации горелочного оборудования. Оснащен механическим регулятором расхода для ручной настройки объема подачи газа.

Особенности

• Газовый запорный клапан Madas EVPCF является нормально-закрытым устройством с быстрым срабатыванием. Закрывается и открывается в течение 1 секунды. Остается открытым, пока на катушку подается напряжение 230 В (-15%, +10%). Закрывается при отключении электропитания, надежно герметизируя поток (класс А герметичности по европейскому стандарту EN 161).
• Клапан может оснащаться индикатором закрытого положения. Датчик сигнализирует о закрытии затвора на дистанционное устройство.
• Для безотказной работы при температурах -40...+60 °C в течение как минимум 10 лет (100 тысяч циклов) клапан собран в литом алюминиевом корпусе, оснащен газонепроницаемыми износостойкими уплотнениями. Конструкция произведена из алюминия, нержавеющей стали, латуни, нейлона 30%, NBR-каучука.
• Клапаны EVPF комплектуются механическим регулятором расхода, что позволяет вручную корректировать объем потока на горелку
• За счет энергосберегающего контура, который начинает работать через 30-40 сек. после срабатывания клапана, существенно сокращается расход электроэнергии.
• Благодаря надежной защите электрических контактов (класс IP 65) пыль и влага не оказывают негативного воздействия на работоспособность запорной арматуры при эксплуатации в запыленных помещениях или на открытом воздухе (под навесом).

Рабочая среда и место применения

Газовый клапан серии EVPF рассчитан на работу с метаном, бытовым, сжиженным газом, воздухом (сухой неагрессивный газ в соответствии со стандартом 5542-87). Встраивается в системы дистанционного управления подачей газа на горелки котлов отопления, нагрева воды, теплогенераторов, технологического оборудования. Подходит для оснащения систем автоматизированного контроля герметичности газовой установки.

Достоинства:

• быстрая, герметичная отсечка потока газа;
• ручная регулировка расхода;
• пониженное энергопотребление;
• высокий уровень герметичности (класс «А»);
• возможность установки индикатора для контроля закрытого положения;
• бесперебойная работа в широком диапазоне температур;
• эффективная защита корпуса от пыли и влаги.

Установка

Электромагнитный газовый клапан встраивается в систему с помощью резьбовых соединений Rp 1 1/4". Может устанавливаться на горизонтальные и вертикальные трубопроводы (катушкой вверх). Для правильного позиционирования на корпус нанесена стрелка, указывающая направление движения потока.

Клапан может размещаться в зонах 2 взрывоопасности. При этом недопустимо воздействие агрессивной среды, вызывающей коррозию металлических частей конструкции и повреждение уплотнений.
