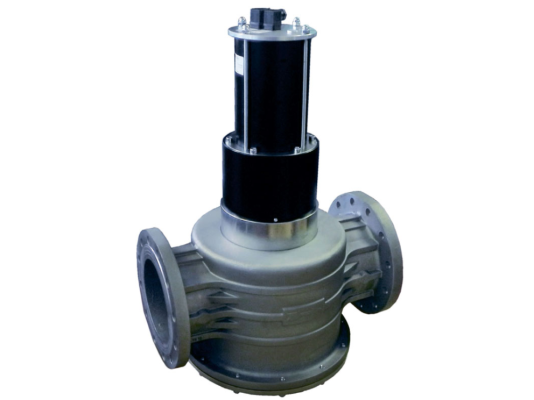

Газовый электромагнитный клапан Madas EVPF070067 608

Газовый электромагнитный клапан Madas EVPF070067 608 совместно с устройствами газовой автоматики управляет подачей газа на горелку. Позволяет дистанционно контролировать текущее положение при оснащении индикатором. Входит в серию с механическим регулятором для ручной корректировки расхода газа. Рассчитан на максимальное давление в магистрали 6 бар. Быстро и герметично перекрывает поток, не допускает утечки газа (класс «А» герметичности по EN 161).

Применение

Газовый клапан Madas EVPF подходит для работы с метаном, бытовым, сжиженным газом, воздухом (неагрессивные сухие газы по ГОСТ 5542-87). Обеспечивает дистанционное управление подачей газа на горелку промышленных котлов, технологического оборудования, теплогенераторов. Может использоваться в системах автоматического контроля герметичности.

Тип клапана

Клапан Madas EVPF070067 – нормально-закрытое автоматическое устройство с быстрым закрытием. Находится в открытом положении при подаче напряжения (230 В, -15%, +10%) на электромагнитную катушку. Закрывается при обесточивании.

Преимущества

• Быстродействие. Газовый клапан перекрывает газ в течение 1 секунды, что способствует безопасной эксплуатации газовой установки.
• Экономичное потребление электроэнергии. Благодаря энергосберегающему контуру, который активируется в течение 40 секунд после срабатывания клапана, значительно снижено энергопотребление клапана.
• Возможность дистанционного контроля за закрытием запорной арматуры. Клапан подготовлен для установки индикатора положения с беспотенциальными контактами, который подает сигнал о закрытии затвора на удаленное устройство.
• Высокая степень пыле-, влагозащиты. Электрические контакты и э/м катушка надежно защищены от внешних воздействий (класс IP 65). что исключает вероятность отказов в работе газового клапана при эксплуатации в промышленных условиях (при наличии в рабочем помещении пыли, возможного попадания на корпус влаги).
• Исполнение для всепогодной эксплуатации. При изготовлении конструкции использованы материалы, стойкие к коррозии, составу газа, температурным воздействиям (алюминий, сталь, латунь, NBR-каучук, нейлон 30%). Рабочий диапазон: -40...+60 °C.

Особенности монтажа

Электромагнитный газовый клапан EVPF подходит для установки на горизонтальных (катушкой вверх) и вертикальных участках трубопровода. Для правильного позиционирования в системе на корпус нанесена стрелка. Соединение осуществляется на резьбу Rp 2".

Автоматический газовый клапан может эксплуатироваться в зонах 2 взрывоопасности, кроме мест, где внешняя среда агрессивно воздействует на сталь, алюминий, каучук.
