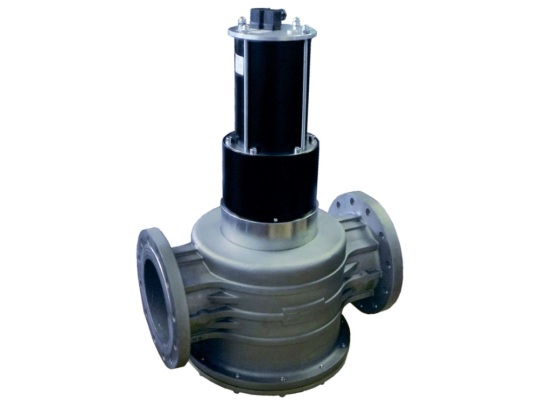

Газовый электромагнитный клапан Madas EVPF090067 608

Газовый электромагнитный клапан Madas EVPF090067 608 оснащен ручным регулятором расхода, энергосберегающим контуром, подготовлен для установки индикатора положения. Интегрируется в системы автоматического управления подачей газа с давлением в газораспределительной сети до 6 бар в качестве запорно-регулирующего устройства и устройства безопасности.

Особенности

• Газовый автоматический клапан является нормально-закрытым устройством с быстрым срабатыванием (< 1 сек.). Открыт при подаче рабочего напряжения (230 В, -15%, +10%) на электромагнитную катушку, закрыт в обесточенном состоянии. Надежно перекрывает поток, класс «А» герметичности по EN 161.
• Клапан по запросу может оснащаться индикатором положения для дистанционного отслеживания закрытия. Устройство подает сигнал на диспетчерский пульт о срабатывании арматуры.
• Для безопасной эксплуатации в системах с высоким давлением рабочей среды, в условиях температур -40...+60 °C, клапан произведен из высокопрочных, коррозиестойких материалов. Газонепроницаемые уплотнения (NBR-каучук) исключают утечки газа. Клапан рассчитан на 10 лет безотказной службы (100 тысяч циклов операций).
• Эффективная электрозащита класса IP 65 позволяет эксплуатировать газовую арматуру в различных условиях без риска отказов.
• В состав автоматического клапана входит механический регулятор расхода, позволяющий вручную настраивать объем подачи газа.
• Клапан снабжен энергосберегающим контуром, что делает работу системы более экономичной.

Рабочая среда и применение

Газовый клапан Madas EVPF090067 используется в системах дистанционного управления подачей газа на горелки различных котлов и теплогенераторов, подходит для оснащения систем автоматического контроля герметичности газовых установок. Рассчитан на работу с природным газом, соответствующим ГОСТ 5542-87 (метан, сжиженный, бытовой газ, воздух, неагрессивные сухие газы).

Интеграция клапана в систему

Монтаж запорного клапана осуществляется с помощью фланцев DN 80 в горизонтальном (катушка сверху) или вертикальном положении.

Требование к месту размещения: зоны 2 взрывоопасности при условии, что внешняя среда не оказывает агрессивного воздействия на материалы конструкции и уплотнения.

Достоинства:

• быстрое, герметичное отсечение потока;
• автоматическое срабатывание;
• механический регулятор расхода газа;
• высокий класс пыле-, влагозащиты корпуса;
• индикатор положения (доп. оснащение);
• экономия энергоресурсов (энергосберегающий контур);
• конструкция для всепогодной эксплуатации.

Электромагнитные газовые клапаны линейки Madas EVPF представлены широкой линейкой: с фланцевыми и резьбовыми соединениями размером DN 15-150, рабочим напряжением 12В, 24В, 230В, с индикатором, фильтром или без них, в стандартном и компактном корпусе, для установок с максимальным давлением газа 360/ 1000/ 3000/ 6000 мбар.
