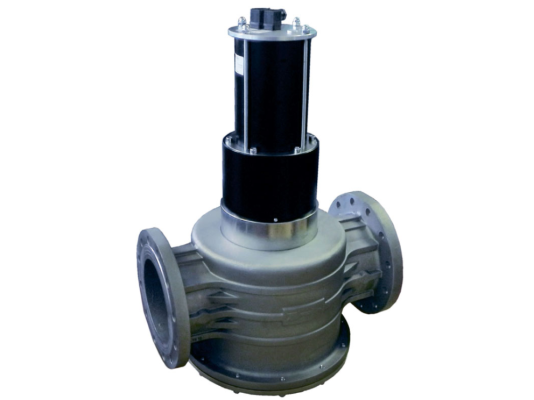

Газовый электромагнитный клапан Madas EVPF110066 008

Газовый электромагнитный клапан Madas EVPF110066 008 входит в линейку нормально-закрытых устройств с ручным регулятором расхода. Предназначен для оснащения систем автоматического управления подачей газа в качестве запорной арматуры и устройства безопасности. Выдерживает давление 360 мбар.

Особенности

• Газовый э/м клапан является нормально-закрытым устройством с быстрым закрытием (< 1 сек.). Открывается при подаче питания на э/м катушку (230 В, -15%, +10%), закрывается – при обесточивании. Надежно герметизирует поток, соответствует классу А герметичности по европейскому стандарту EN 161.
• Клапан собран в корпусе из литого алюминия. Оснащен газонепроницаемыми уплотнениями из бутадиен-нитрильного каучука, исключающими вероятность утечек.
• Подходит для всепогодной эксплуатации (диапазон температур -40...+60 °C). Благодаря использованию нержавеющих материалов (алюминия, латуни, нержавеющей стали, нейлона 30%) не подвергается коррозии. Рассчитан на 10 лет службы (50 тыс. циклов).
• Конструкция может дооснащаться индикатором положения с беспотенциальными контактами, что упростит дистанционный контроль за закрытием затвора.
• За счет высокого уровня электрозащиты (класс IP 65) пыль и влага не проникают внутрь устройства при эксплуатации в различных условиях.
• Модификации клапанов DN32-DN150 снабжаются энергосберегающим контуром, за счет чего снижается энергопотребление. Контур активируется через 30-40 сек. после срабатывания клапана.

Рабочая среда и применение

Газовый клапан рассчитан на работу с природным газом по ГОСТ 5542-87 (неагрессивные сухие газы). Встраивается в котлы, теплогенераторы, технологические теплопроводы, системы автоматизированного контроля герметичности.

Установка

Электромагнитный газовый клапан крепится к трубопроводу с помощью фланцев DN 125. Может размещаться в горизонтальном (катушка располагается сверху) и вертикальном положении.

Клапан подходит для размещения в зонах 2 взрывоопасности, в местах с окружающей средой, не способной вызвать коррозию и повреждение конструктивных элементов.

Достоинства:

• автоматическое управление подачей газа;
• быстрое, герметичное перекрытие потока;
• встроенный энергосберегающий контур;
• высокий класс пыле-, влагозащиты корпуса;
• место для установки индикатора положения.

Линейка Madas EVPF

Газовые электромагнитные клапаны линейки Madas EVРF выпускаются для систем с максимальным давлением газа 360/ 1000/ 3000/ 6000 мбар, электропитанием 12В, 24В, 230В, фланцевыми и резьбовыми соединениями размером DN 15-150, с индикатором, фильтрующей сеткой или без них.
