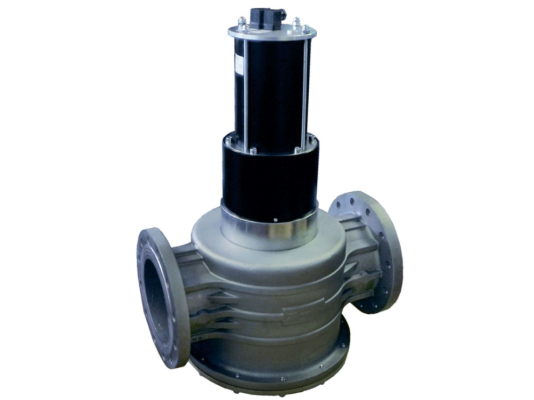

Газовый электромагнитный клапан Madas EVPF250067 608

Газовый электромагнитный клапан Madas EVPF250067 608 произведен для систем с высоким давлением газа в магистрали, до 6 бар. Оснащен механическим регулятором для ручной настройки расхода газа. Служит для автоматизации подачи газа на промышленную горелку, безопасной эксплуатации котла, теплогенератора. Может оснащаться индикатором закрытого положения для удобства контроля за работой газовой установки.

Тип клапана

Madas EVPF/NC – нормально-закрытое устройство с быстрым срабатыванием. Клапан открыт при поступлении напряжения 230 В (-15%, +10%) на соленоид, закрыт – при обесточивании.

Основные параметры:

• класс «А» герметичности по нормативу EN 161;
• перекрытие потока газа в течение 1 секунды;
• максимальное давление газа в системе: 6 бар;
• фиксация с помощью фланцев DN 25;
• защита электрических компонентов от пыли/влаги по стандарту: IP65;
• 2 варианта размещения в системе горизонтально (катушка вверху) и вертикально;
• температурные условия (внешняя среда): -40...+60 °C;
• 10 лет безотказной службы (ресурс 1 млн. циклов).

Применение

Электромагнитный клапан рассчитан на работу с метаном, бытовым, сжиженным газом, воздухом (сухие неагрессивные газы по ГОСТу 5542-87). Используется в системах дистанционного управления газовыми потоками и в системах автоматического контроля герметичности в качестве запорно-регулирующего устройства и устройства безопасности.

Конструкция клапана

Газовый клапан произведен с учетом высокого давления газа, промышленной интенсивной эксплуатации, всепогодного применения. Корпус отлит из высокопрочного алюминия, конструктивные части изготовлены из коррозиестойких материалов (нержавеющая сталь, алюминий, латунь, нейлон 30%). Уплотнения из газонепроницаемого NBR-каучука исключают вероятность утечек.

В состав клапана входит механический регулятор расхода для ручной настройки объема подачи газа. Дополнительно на клапан может устанавливаться индикатор положения с беспотенциальными контактами. Данное устройство служит для дистанционного контроля за закрытием клапана (подает сигнал на диспетчерский пульт).

Электрические контакты защищены от воздействий пыли и влаги для бесперебойной работы в помещениях и на открытом воздухе (под навесом).

Преимущества:

• быстрое автоматическое отсечение потока;
• надежная герметизация газопровода (класс А);
• возможность ручной настройки расхода газа;
• место для индикатора закрытого положения;
• высокий уровень пыле-, влагозащиты;
• безотказная работа в широком диапазоне температур;
• большой эксплуатационный ресурс.

Размещение

Электромагнитные газовые клапаны EVPF/NC рассчитаны на эксплуатацию в зонах 2 взрывоопасности. Не подготовлены для размещения в местах с агрессивной внешней средой, разрушающей металлические части конструкции или материал уплотнений.
