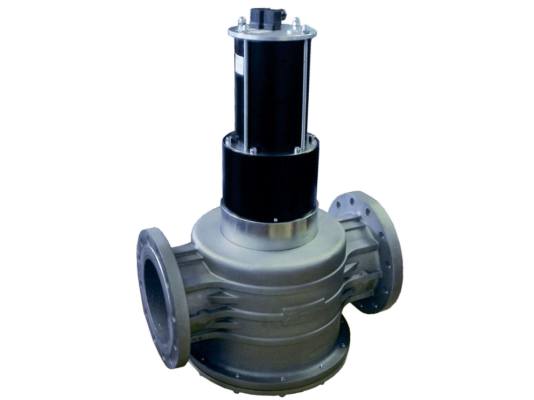

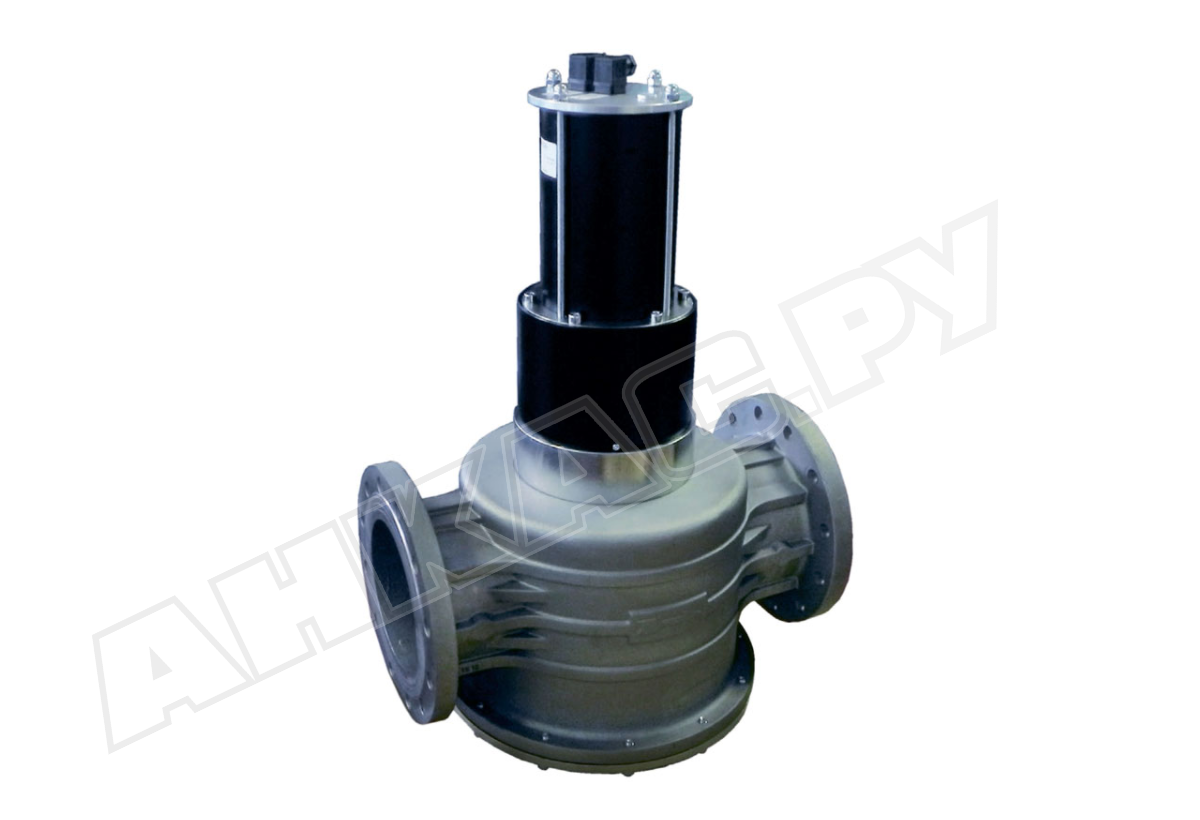

Газовый электромагнитный клапан Madas EVPF320067 608

Газовый электромагнитный клапан Madas EVPF320067 608 совместно с другими устройствами газовой автоматики управляет потоком газа на горелку. При дооснащении индикатором позволяет дистанционно отслеживать закрытое/ открытое положение. Входит в серию с механическим регулятором для ручного задания расхода газа. Рассчитан на максимальное давление 6000 мбар.

Тип клапана

Madas EVPF320067 – автоматический быстродействующий клапан нормально-закрытого типа. Закрывается и открывается в течение 1 секунды. Остается в открытом положении, пока на катушку поступает напряжение 230 В (-15%, +10%). Закрывается при отключении от источника питания.

Применение

Газовый электромагнитный клапан предназначен для работы с природным, сжиженным газом, воздухом (сухие неагрессивные газы по госстандарту 5542-87). Встраивается в системы дистанционного управления подачей газа на горелку промышленных газовых котлов, теплогенераторов. Может использоваться в системах автоматического контроля герметичности газовой установки.

Преимущества

• Конструкция для тяжелых нагрузок. Э/м клапан рассчитан на давление газа до 6 бар.
• Быстродействие. Срабатывание осуществляется в течение одной секунды. Клапан быстро и герметично перекрывает поток, исключает утечки газа (класс «А» герметичности по EN 161).
• Экономичное энергопотребление. Встроенный энергосберегающий контур значительно минимизирует потребление электроэнергии на собственные нужды.
• Дистанционный контроль закрытого положения. На клапан можно установить индикатор положения с беспотенциальными контактами. Микровыключатель подает сигнал на удаленное устройство о закрытии клапана.
• Высокий уровень пыле-, влагозащиты. Благодаря надежной изоляции контактов исключены отказы в работе газового клапана при эксплуатации в запыленных помещениях или в уличных условиях (под козырьком).
• Всепогодная эксплуатация. Конструкция изготовлена из алюминия, стали, латуни, нейлона 30%, NBR-каучука – материалов, рассчитанных на высокое давление газа, эксплуатацию в большинстве климатических зон (диапазон температур -40...+60 °C).

Особенности установки клапана

Электромагнитный газовый клапан EVPF может устанавливаться как на вертикальные, так и на горизонтальные (катушкой вверх) участки трубопровода. Правильно позиционировать запорное устройство в системе помогает стрелка, нанесенная на корпус (указывает направление течения газа). Соединение с трубой осуществляется с помощью фланцев DN 32.

Автоматический газовый клапан может размещаться в зонах 2 взрывоопасности, кроме мест, где внешняя среда действует агрессивно на конструктивные элементы и способна разрушить сталь, алюминий, каучук.
