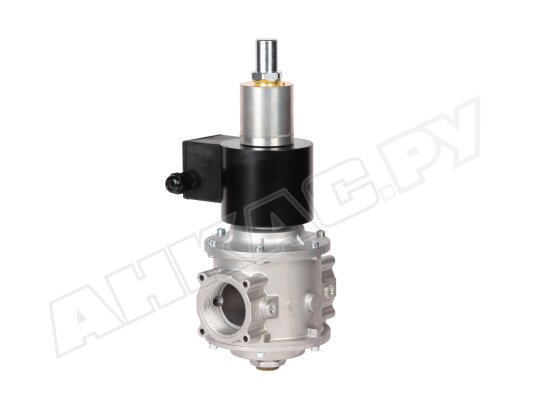

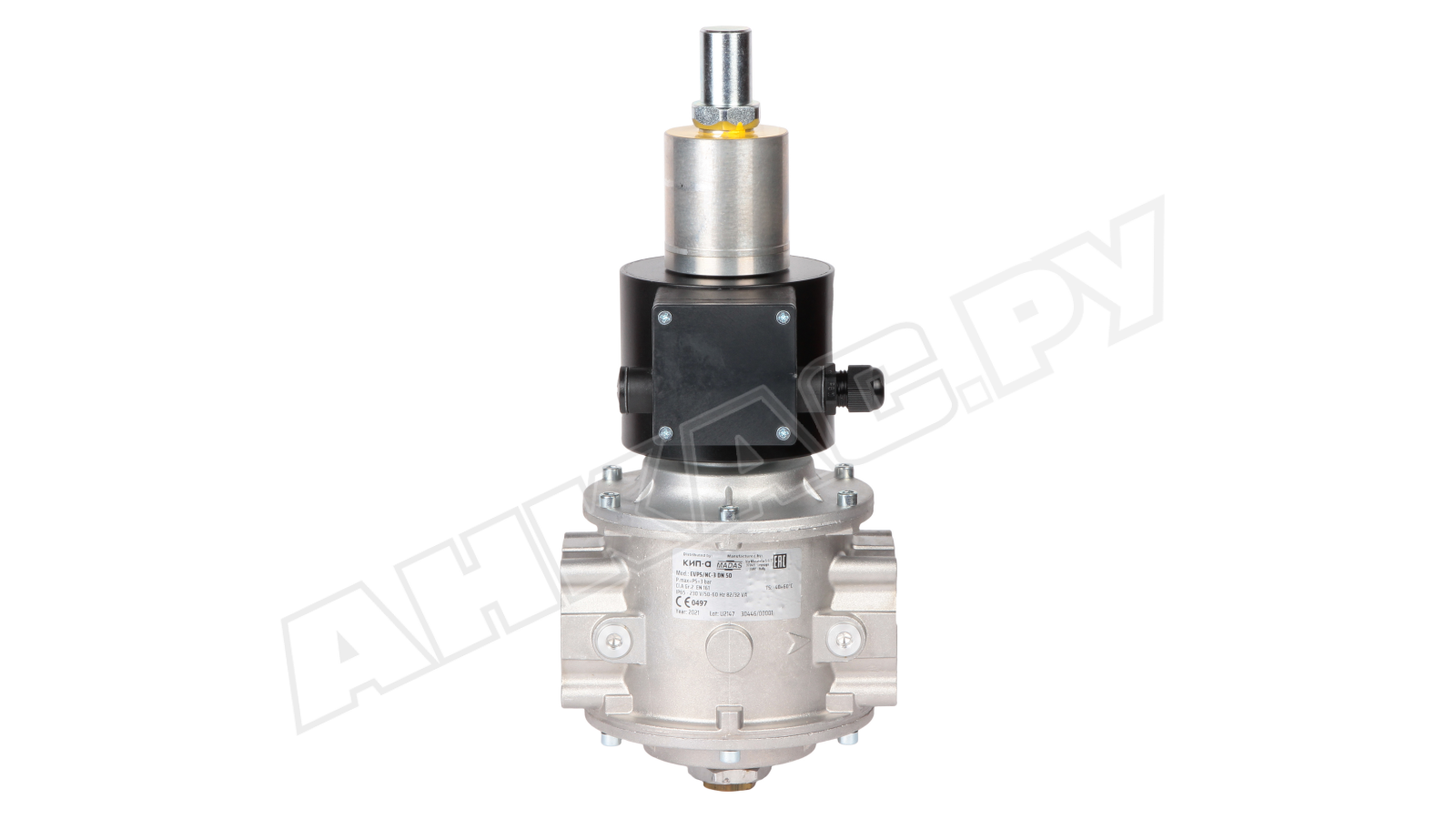

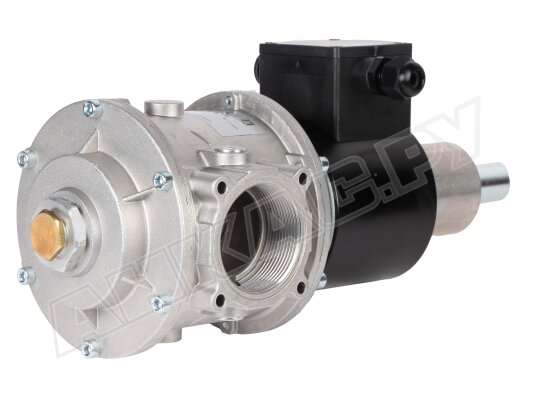

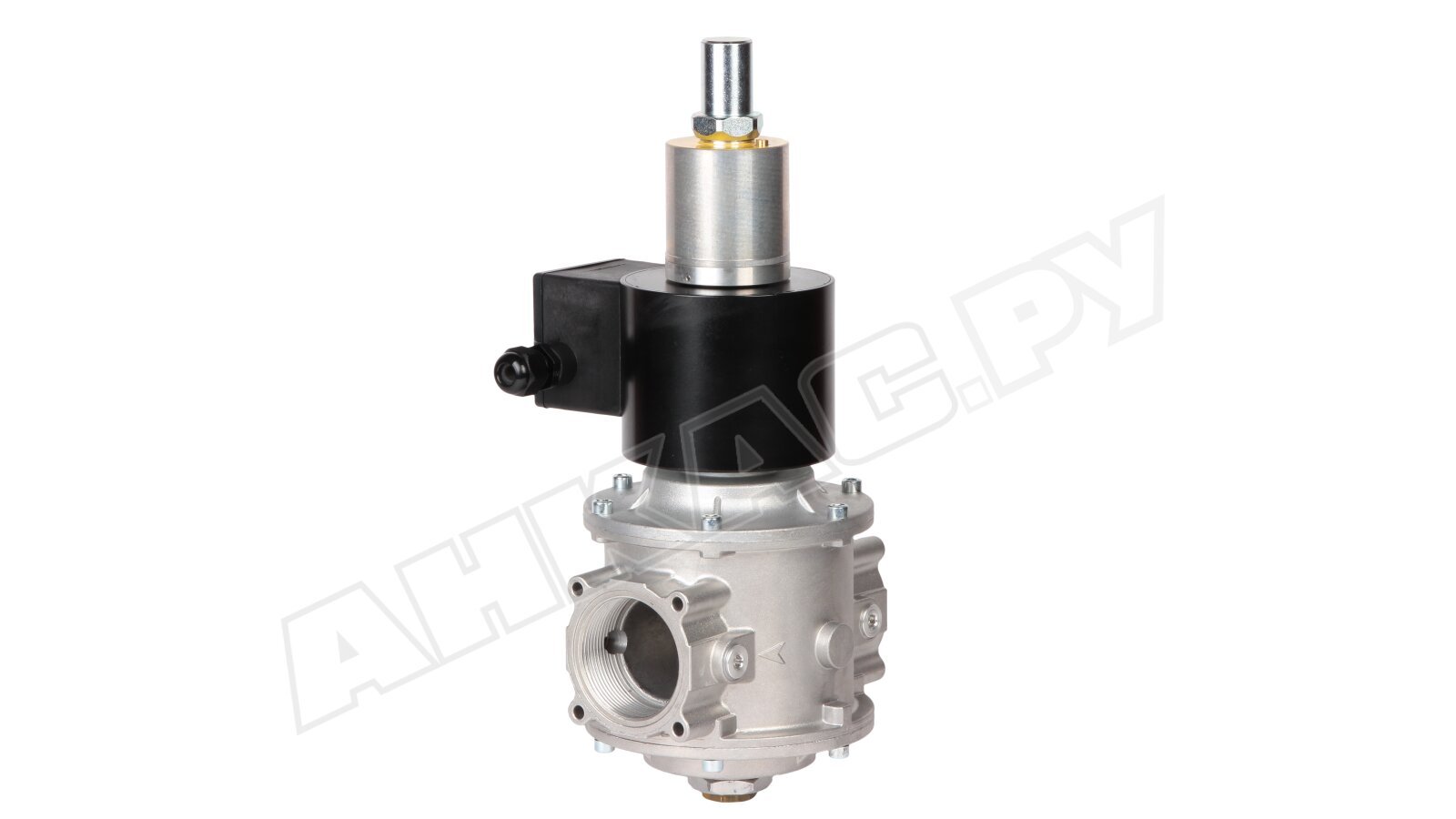

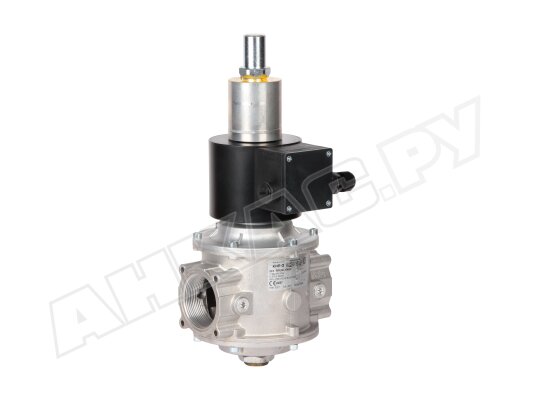

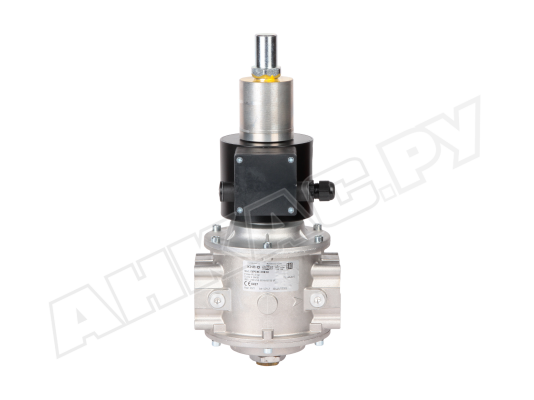

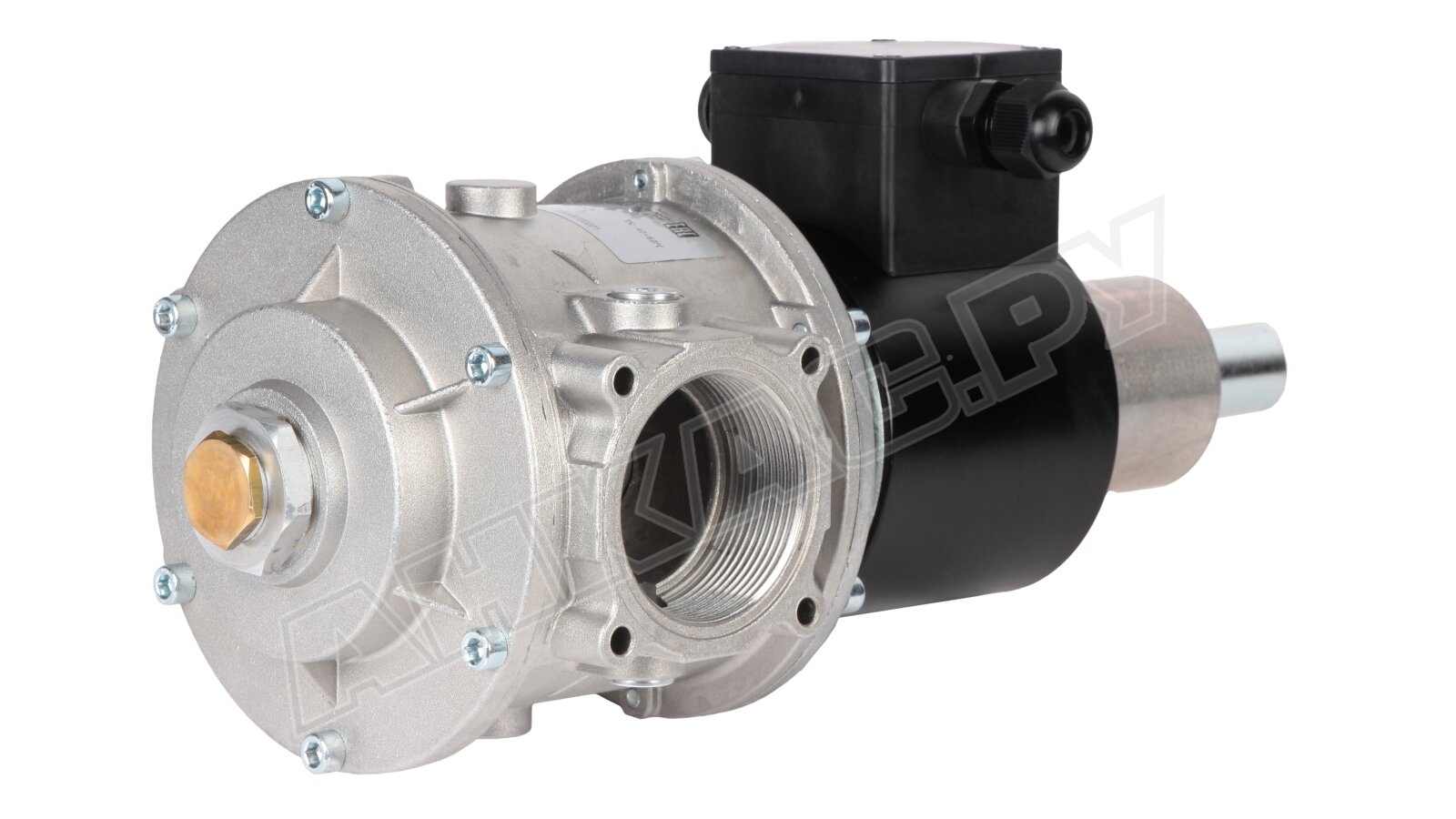

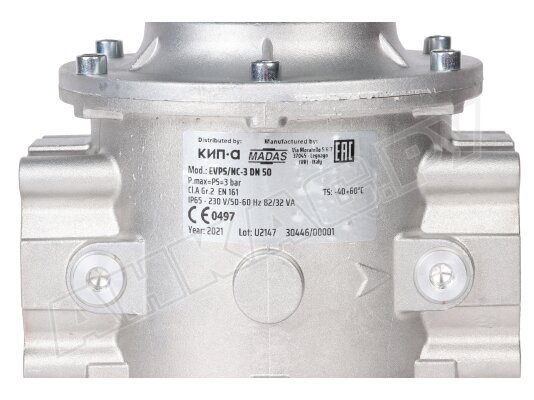

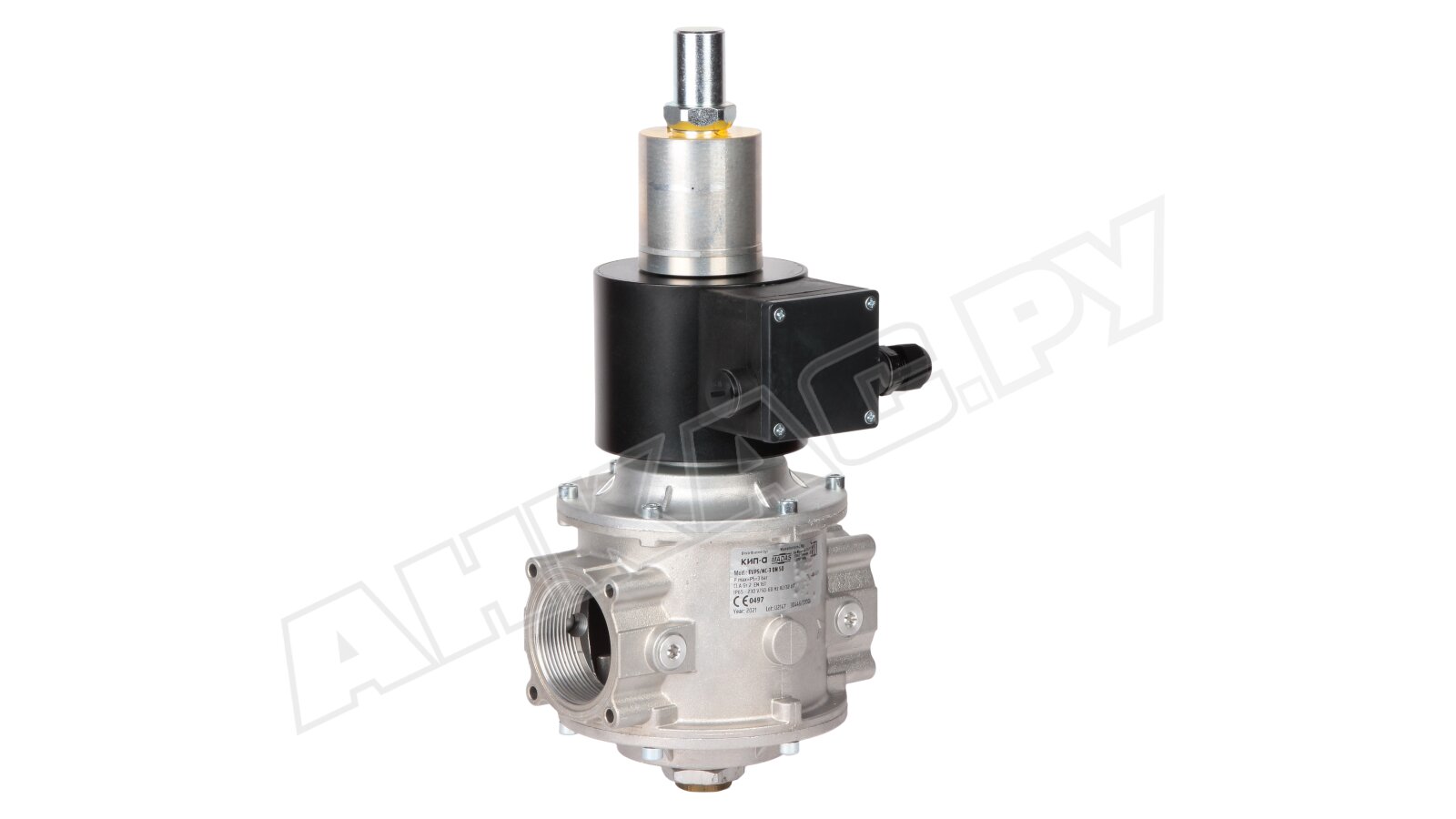

Газовый электромагнитный клапан Madas EVPS/NC-3 DN 50

Газовый электромагнитный клапан Madas EVPS070067 308 рассчитан на давление газа (метан, сжиженный газ, азот, воздух) до 3 бар. Предназначен для автоматизации работы горелки, управления газовыми потоками, безопасной эксплуатации котельного оборудования. Отличается медленным открытием, высоким уровнем пылевлагозащиты, всепогодным исполнением.

Линейка Madas EVPS

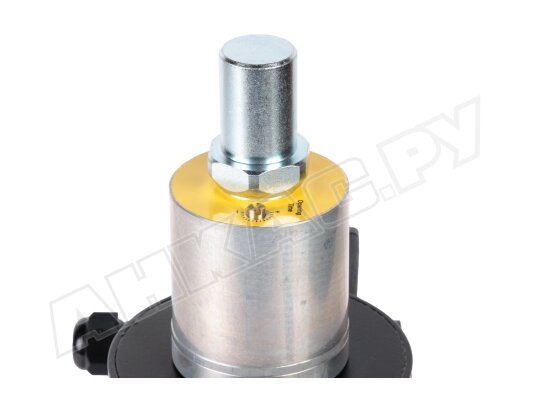

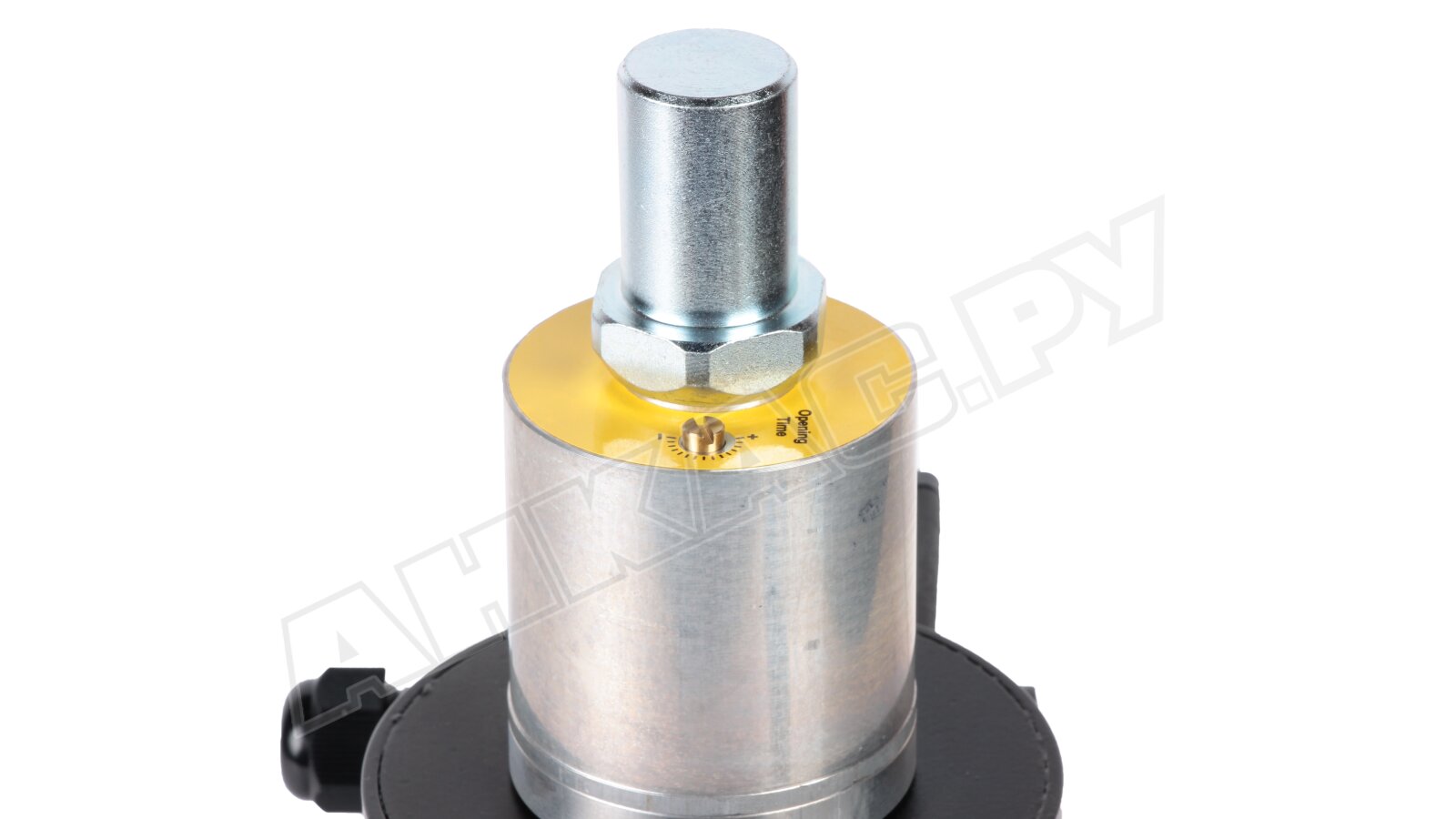

Madas EVPS – нормально-закрытые автоматические клапаны с быстрым закрытием (< 1 сек.) и замедленным регулируемым открытием. Скорость отпирания задается в диапазоне 1-20 секунд с помощью регулировочного винта. На время открытия влияют входное давление газа, изменения рабочих температур, продолжительность непрерывной работы клапана.

Электромагнитные газовые клапаны открываются при поступлении достаточного напряжения на соленоид, закрываются при отключении от источника питания. Соответствуют классу «А» герметичности по стандарту EN161.

Клапаны имеют ресурс 1 млн. циклов, рассчитаны на не менее 10 лет службы (при выполнении рекомендаций производителя по установке и эксплуатации).

Конструкция газовых клапанов рассчитана на высокое давление рабочей среды, всепогодное применение (диапазон температур -40...+60 °C), устойчива к коррозии и износу. Газонепроницаемые уплотнения из NBR-каучука обеспечивают герметичность соединений.

Электрические компоненты защищены от пыли/влаги по стандарту IP65 (полная защита от воздействия пыли, защита от влаги при направленных на корпус струях воды), что расширяет возможности применения и способствует безотказной работе клапана в различных условиях.

Особенности и параметры клапана:

• нормально-закрытое устройство с быстрым закрытием, медленным открытием;
• питание от сети: 230 В, -15%, +10%, 50-60 Гц;
• допустимое давление газа в магистрали: 3000 мбар;

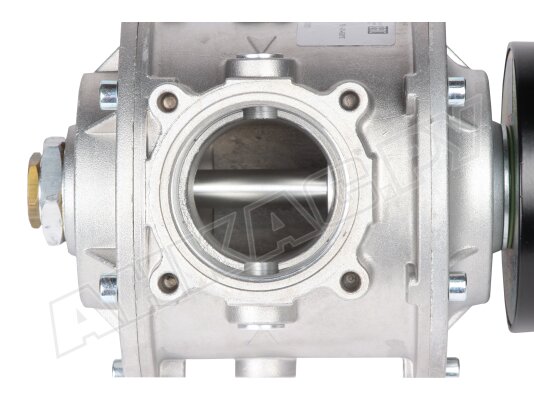

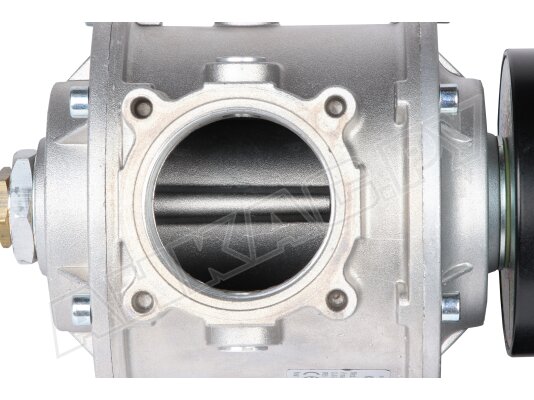

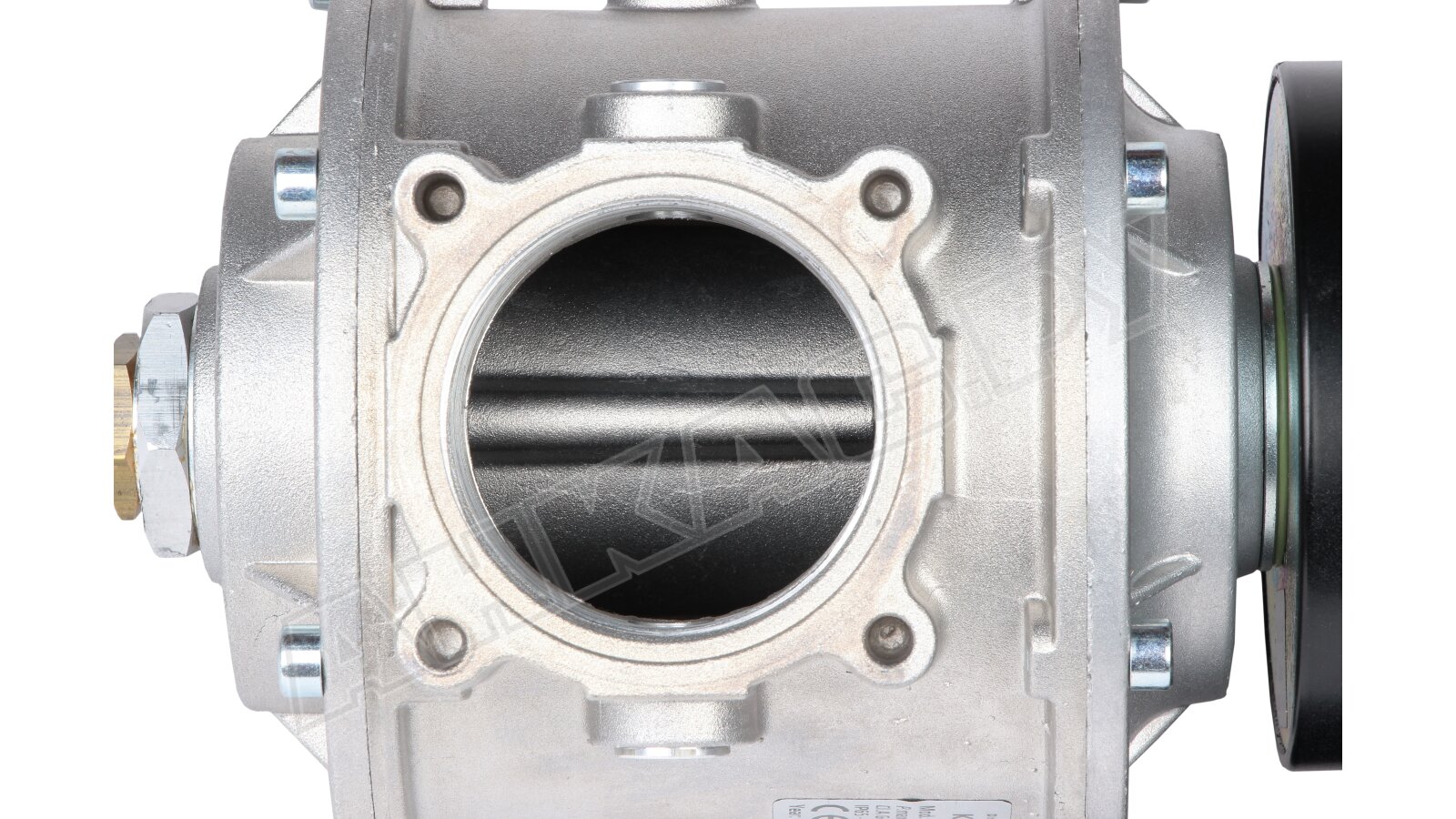

• резьбовое присоединение, размер Rp 2";
• место для монтажа индикатора закрытого положения для дистанционного контроля за текущим состоянием (закрыто/ открыто).

Варианты размещения клапана

Клапан Madas EVPS встраивается в систему в горизонтальном (катушку не переворачивать) и вертикальном положении. Для удобства сборки на корпус нанесена стрелка, указывающая ход потока.

Место размещения должно отвечать требованиям к зоне 2 взрывоопасности. Не допускается эксплуатация газового запорного клапана на объектах, где внешняя среда негативно воздействует на конструктивные элементы и уплотнения.

Диагностика работоспособности

При эксплуатации газового клапана необходимо проверять рабочее состояние затвора, очищать и заменять (при необходимости) уплотнения.

Применение

Электромагнитный клапан Madas EVPS выполняет запорно-регулирующую функцию и функцию безопасности в системах автоматического управления газовыми потоками, системах контроля герметичности газового оборудования. Встраивается в отопительное, водогрейное оборудование, теплогенераторы, технологические теплопроводы.

Достоинства:

• герметичное, быстрое отсечение подачи газа;
• настройка времени открытия для адаптации под конкретную задачу;
• дистанционный контроль за закрытием клапана (при монтаже индикатора);
• конструкция для всепогодного применения;
• высокий уровень пыле-, влагозащиты контактов;
• 10 лет безотказной службы.

В линейку Madas EVPS входят газовые электромагнитные клапаны в стандартной / расширенной комплектации, с медленным фиксированным и регулируемым открытием, для газовых установок с максимальным давлением до 6 бар.
