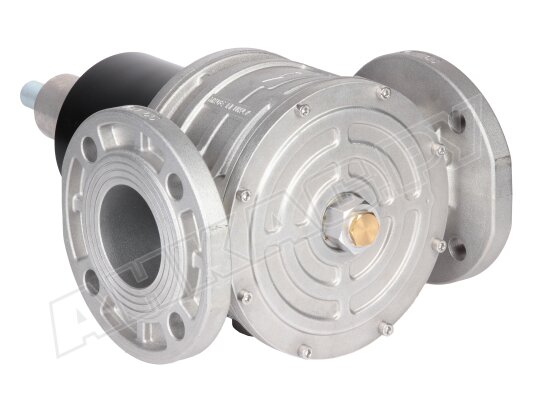

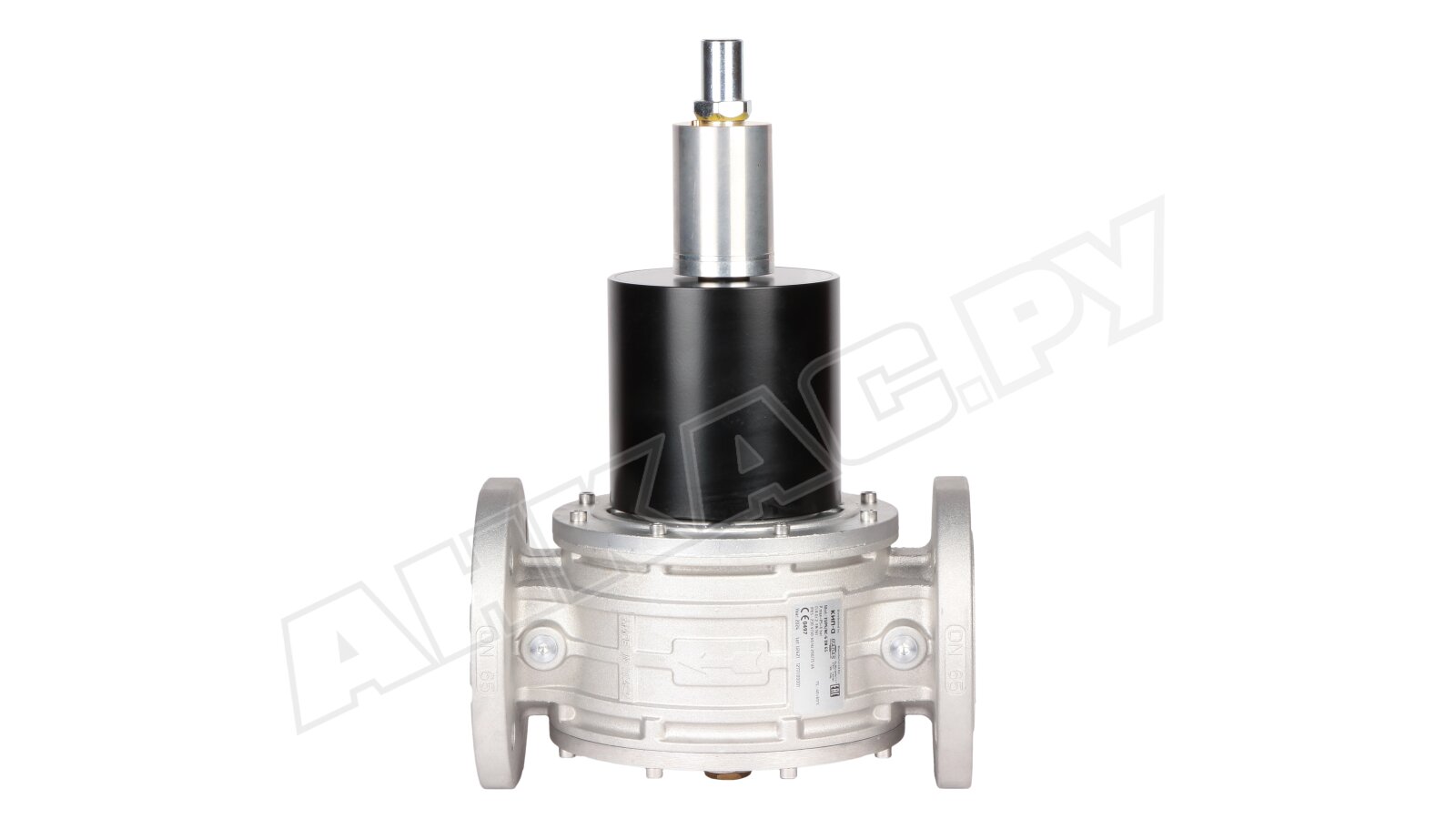

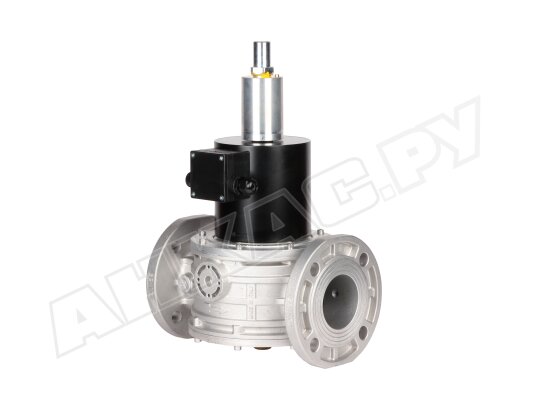

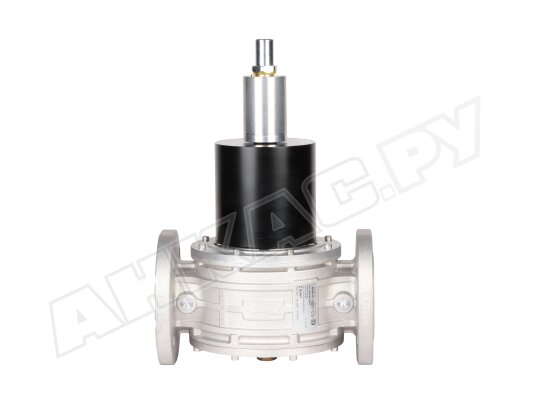

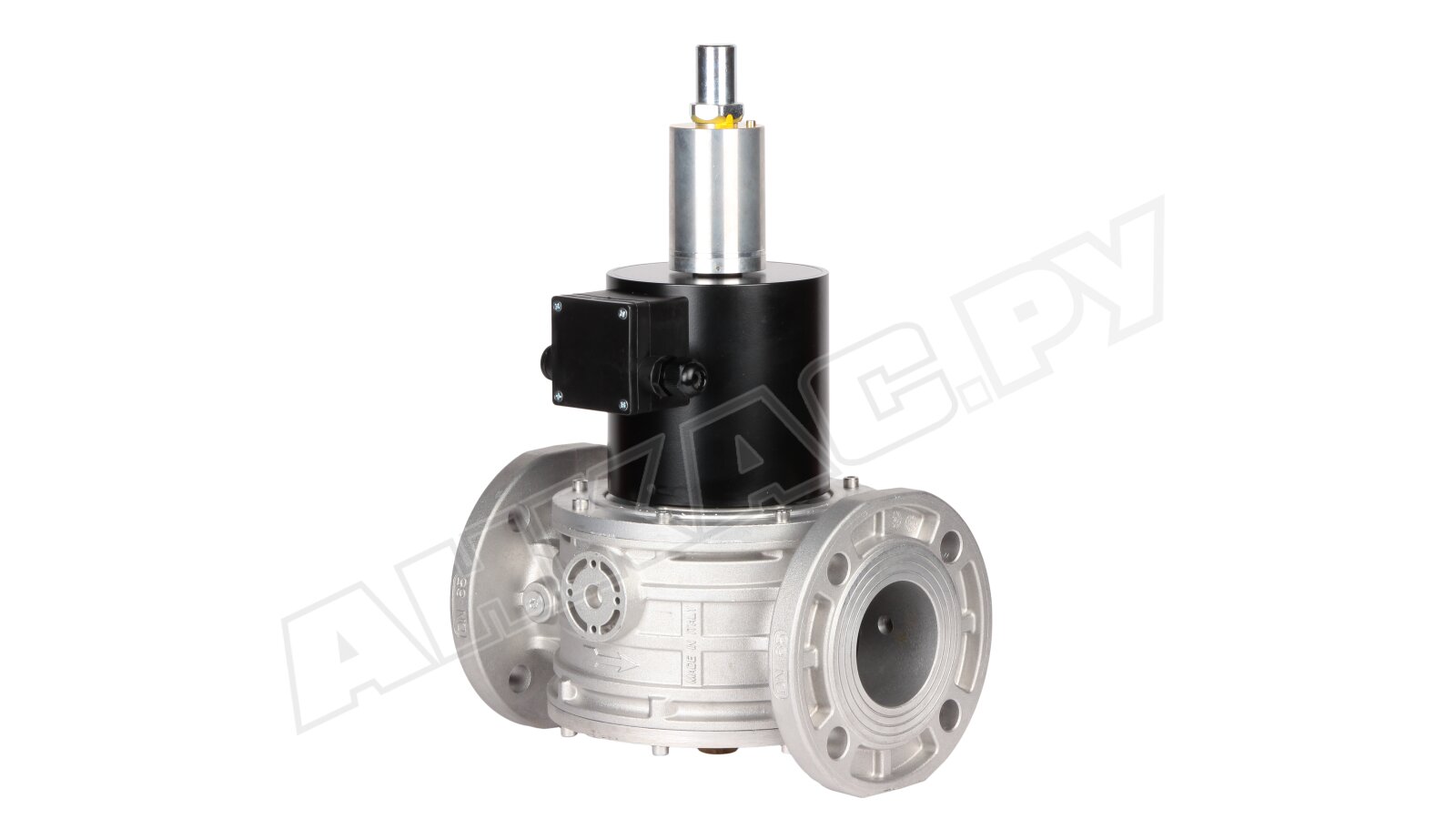

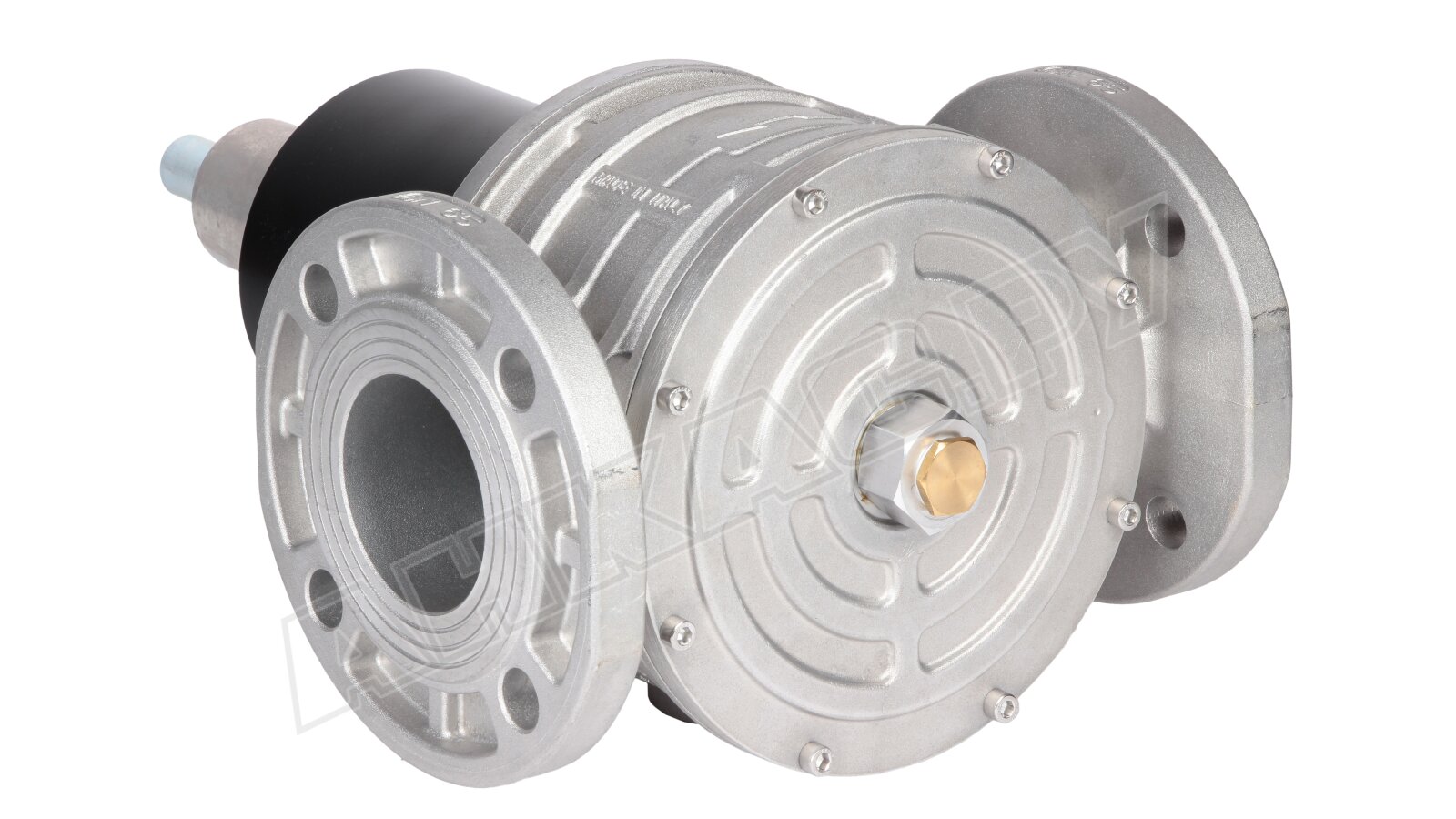

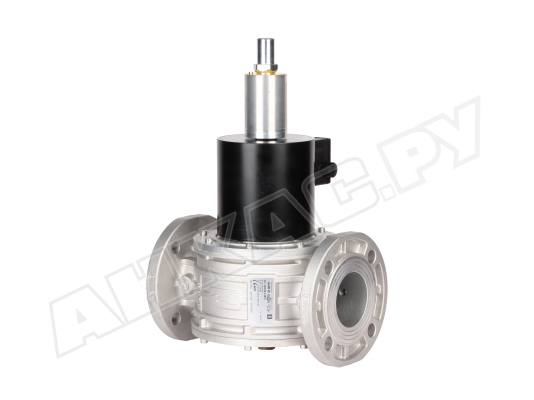

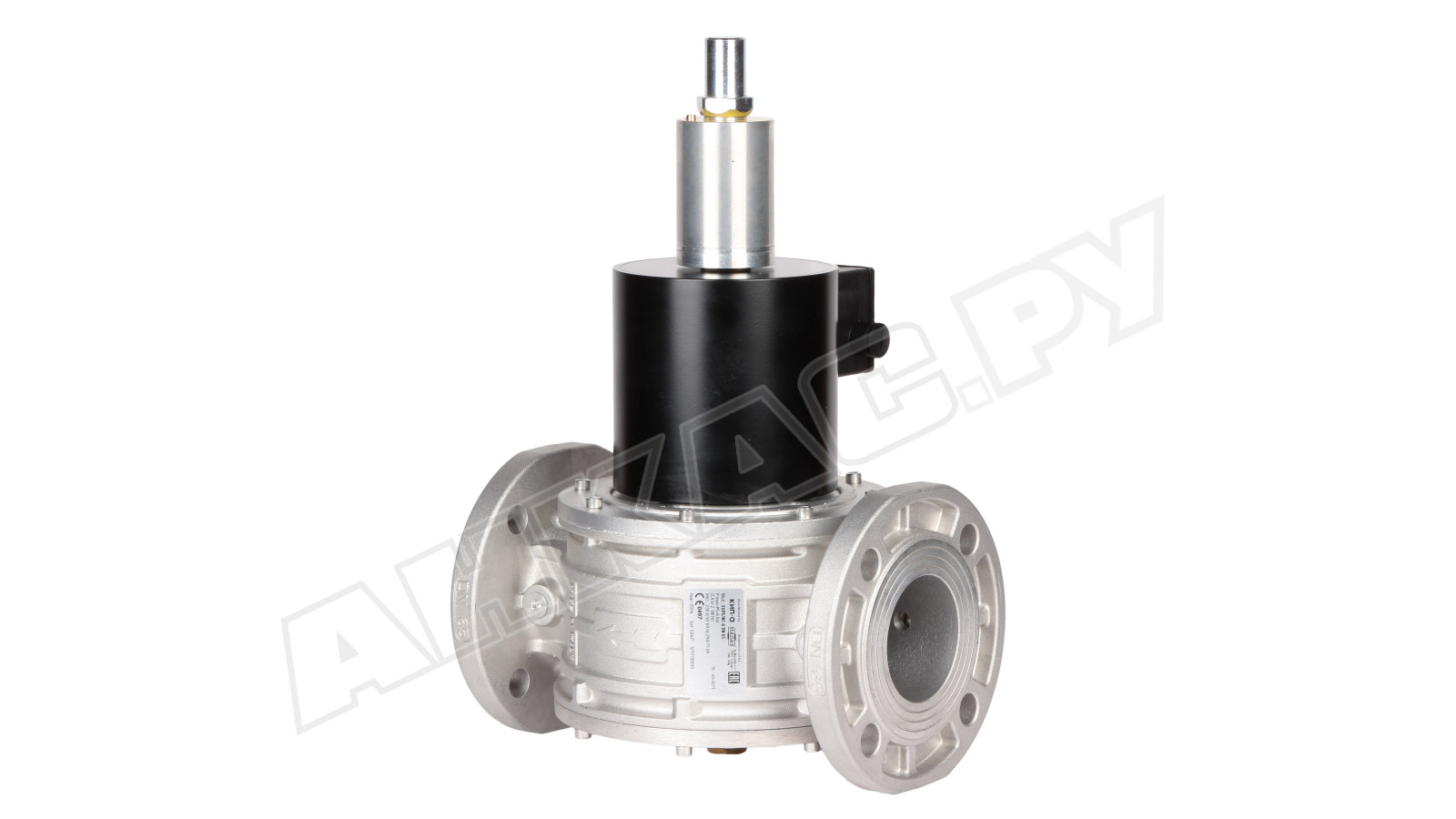

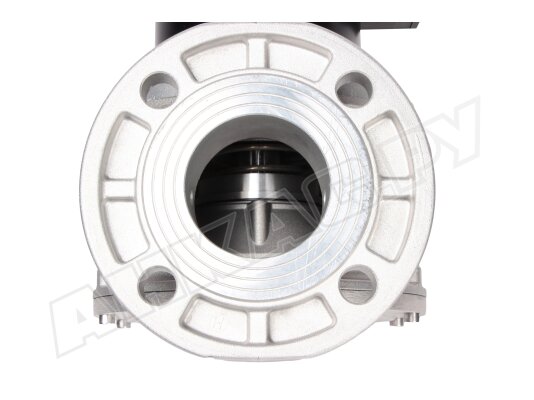

Газовый электромагнитный клапан Madas EVPS/NC-6 DN 65

Газовый электромагнитный клапан Madas EVPS/NC-6 DN 65, арт: EVPS080067 608 разработан для систем с давлением газа до 6 бар. Срабатывает автоматически, в зависимости от подачи питания на катушку и отключения от сети. Герметично перекрывает трубопровод. Особенностью является быстрое закрытие, регулируемое замедленное открытие, экономичное энергопотребление.

Виды газа

Madas EVPS/NC-6 подходит для метана, сжиженного газа, азота, воздуха (сухие неагрессивные газы).

Тип клапана

Газовый клапан является нормально-закрытым автоматическим устройством с быстрым закрытием, медленным открытием. Закрывается в течение 1 сек. при обесточивании, открывается в течение 1-20 сек. при поступлении напряжения 230В (-15%, +10%) на управляющую катушку. Клапан соответствует классу «А» герметичности по EN161.

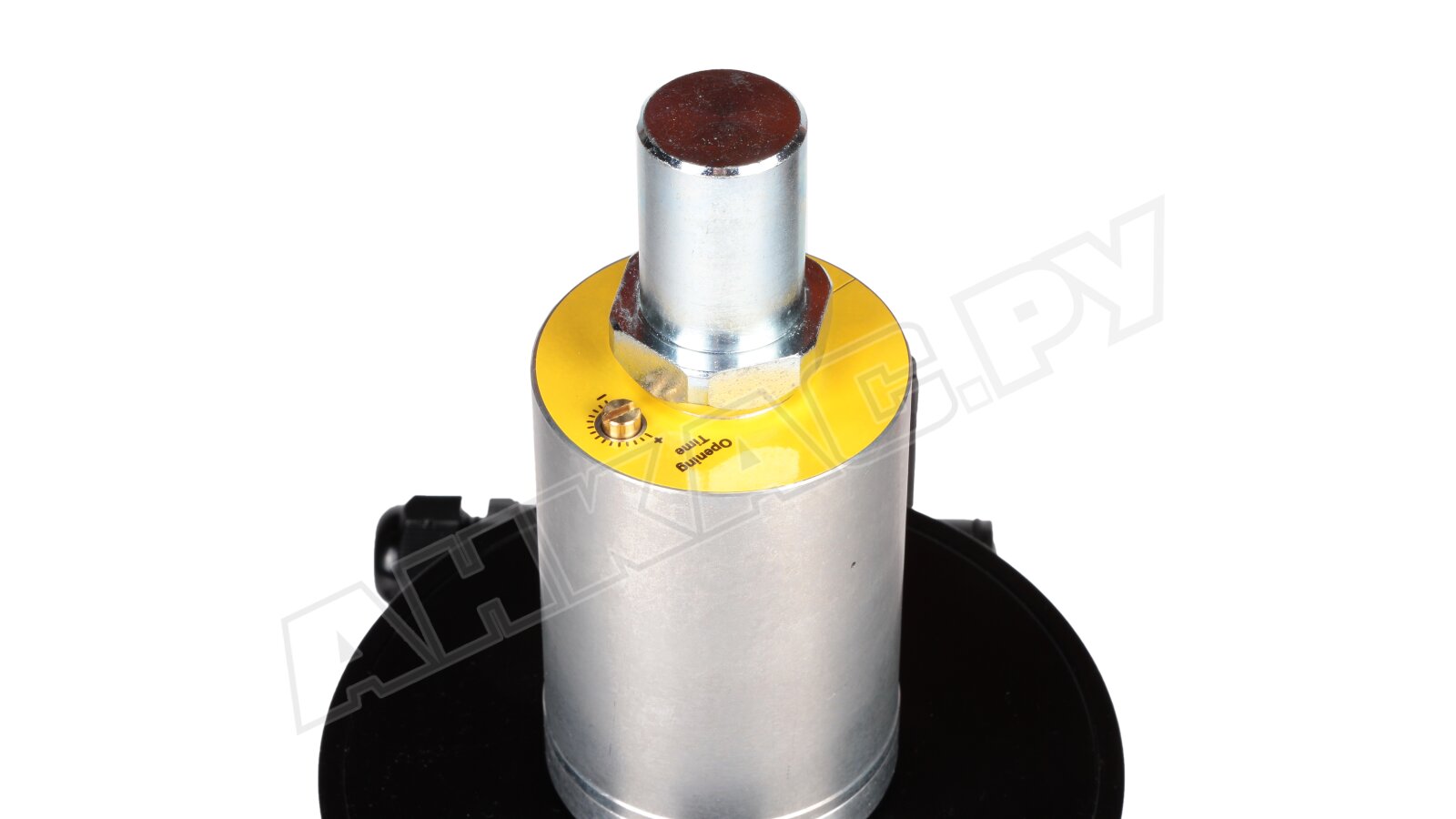

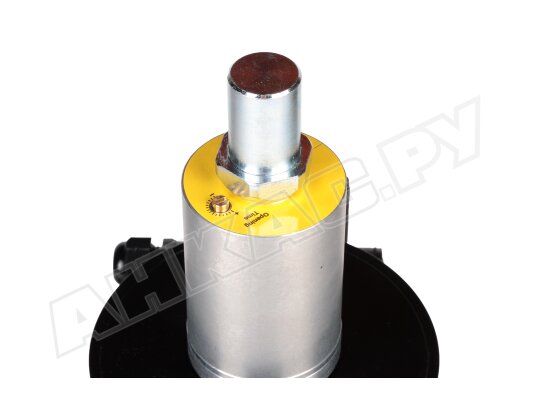

Скорость открытия регулируется с помощью винта настройки и зависит от входящего давления, температуры окружающей среды и продолжительности непрерывной работы клапана.

Преимущества

• Конструкция для высокого давления газа. Клапан рассчитан на максимальное давление рабочей среды 6 бар.
• Экономичное потребление электроэнергии. В состав конструкции входит энергосберегающий контур, что обеспечивает экономию электроэнергии на собственные нужды клапана.
• Регулировка скорости открытия. За счет настраиваемой скорости открытия в широком диапазоне клапан позволяет решать различные задачи по управлению газовым потоком.
• Возможность дистанционного контроля за текущей позицией. Автоматический клапан может дополнительно оснащаться индикатором с беспотенциальными контактами для контроля за закрытием затвора.
• Высокий уровень пылевлагозащиты. Электрические контакты защищены от воздействия пыли и влаги по стандарту IP65, что гарантирует безотказную работу клапана в сложных условиях (запыленность, попадание на корпус струй воды и т. д.).
• Исполнение для всепогодной эксплуатации. Запорная арматура стабильно выполняет свои функции при температурах окружающей среды -40...+60 °C.
• Долговечность. Автоматический газовый клапан рассчитан на 1 млн. рабочих циклов (не мене 10 лет эксплуатации).

Назначение клапана

Электромагнитный газовый клапан отвечает за выполнение запорно-регулирующей функции и функции безопасности в системах автоматического управления газовыми потоками, системах контроля герметичности газовых промышленных горелок. Применяется в котлах отопления, нагрева воды, теплогенераторах, технологических установках.

Монтаж запорного клапана

Газовые клапаны Madas EVPS могут размещаться горизонтально (катушка сверху) или вертикально. Для правильного позиционирования в системе на корпус нанесен указатель движения потока (необходимо направить к газопотребляющему устройству).

Установка запорной арматуры допустима внутри помещений, соответствующих требованиям к зоне 2 взрывоопасности. В месте размещения не допускается агрессивное воздействие окружающей среды, разрушающей сталь, алюминий, каучук.

Сервисные операции

Для безопасного функционирования запорной арматуры и в целом газовой установки необходимо регулярно проводить диагностику работы клапана Madas EVPS, в том числе проверять состояние затвора, очищать и заменять, при необходимости, уплотняющую манжету.
