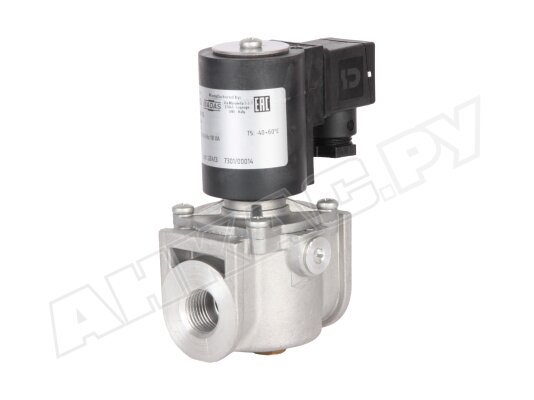

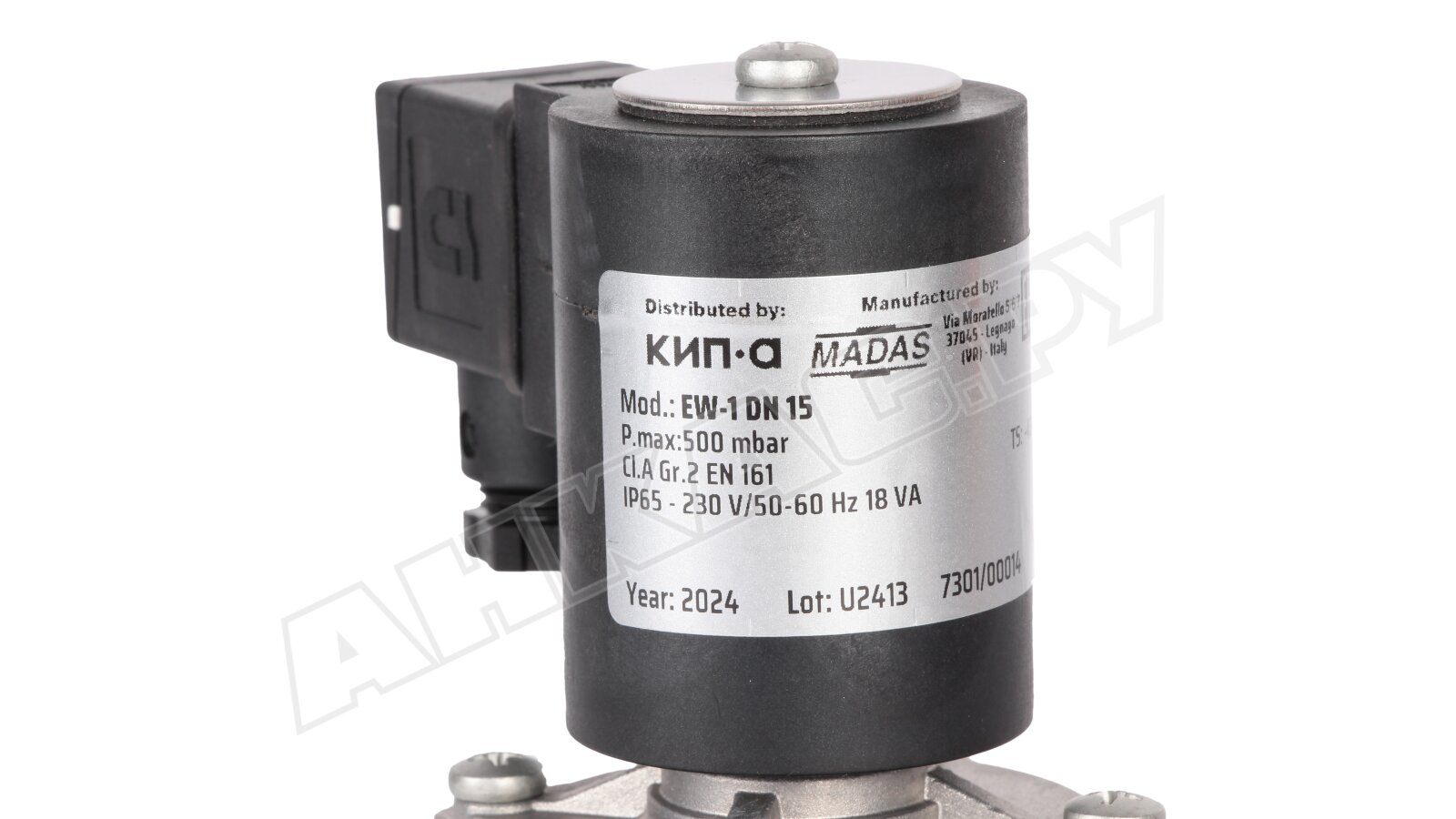

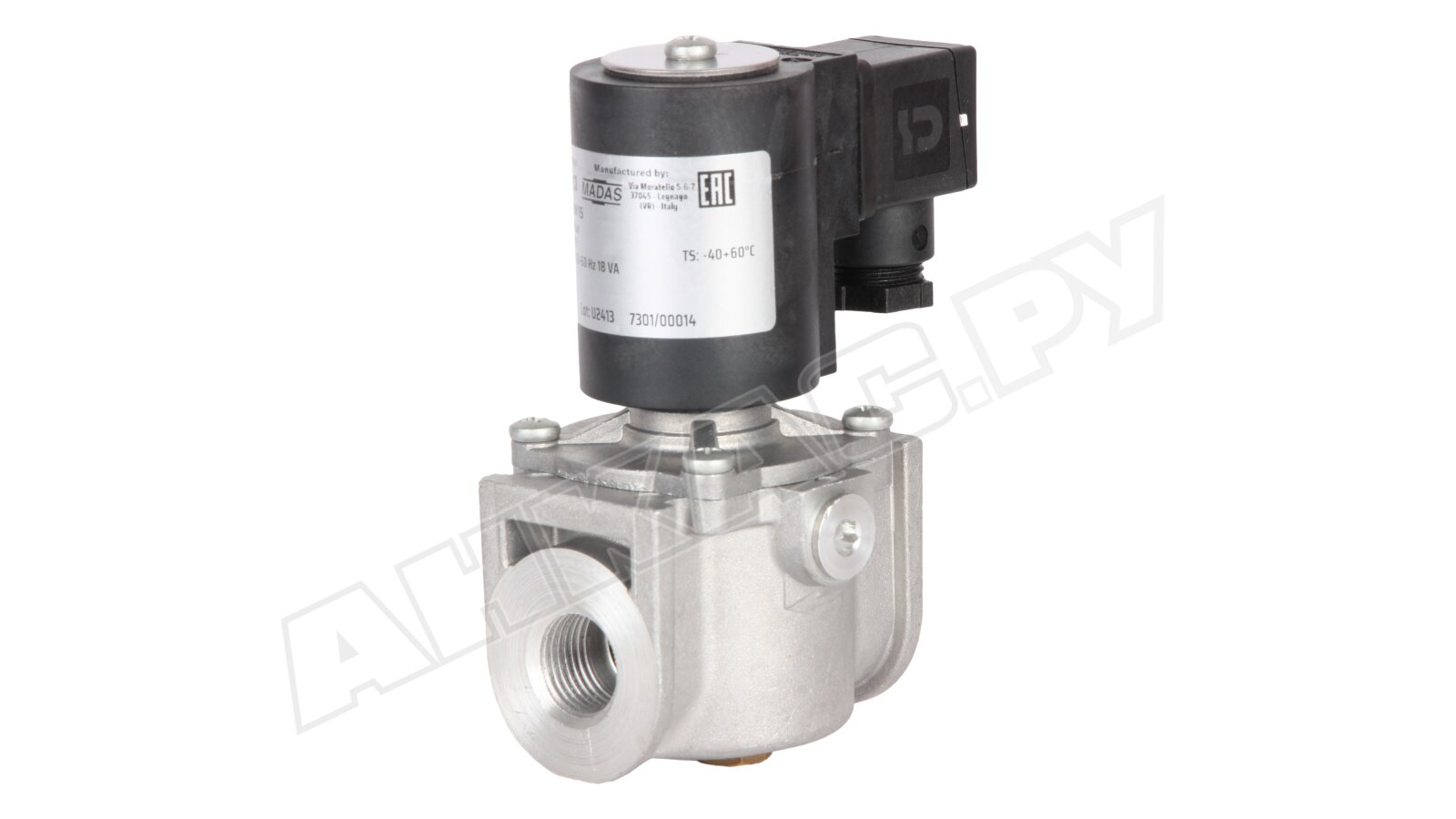

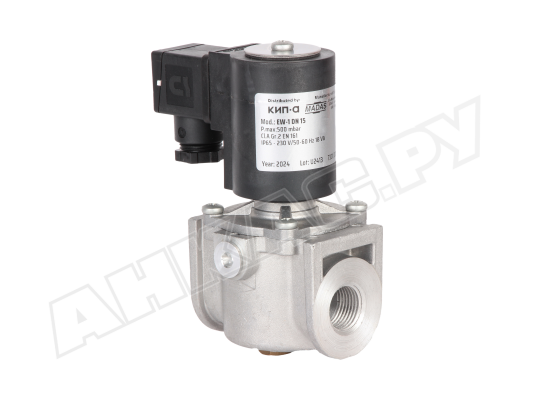

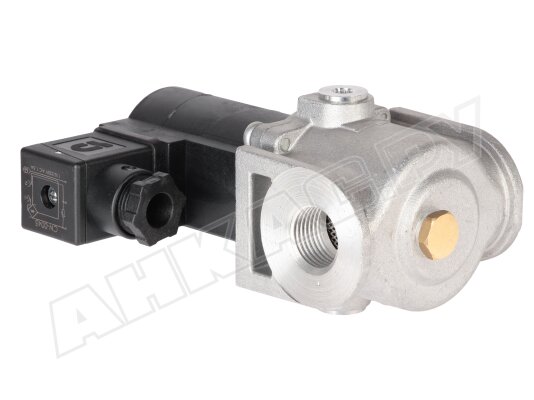

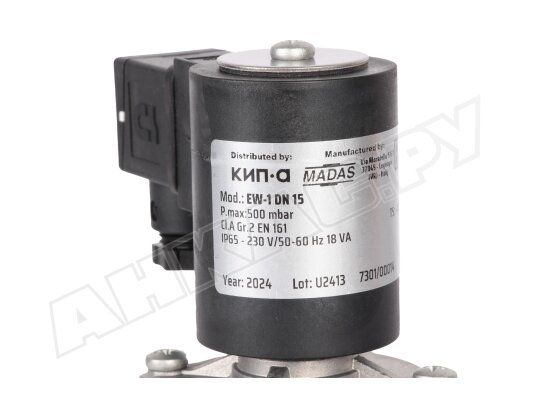

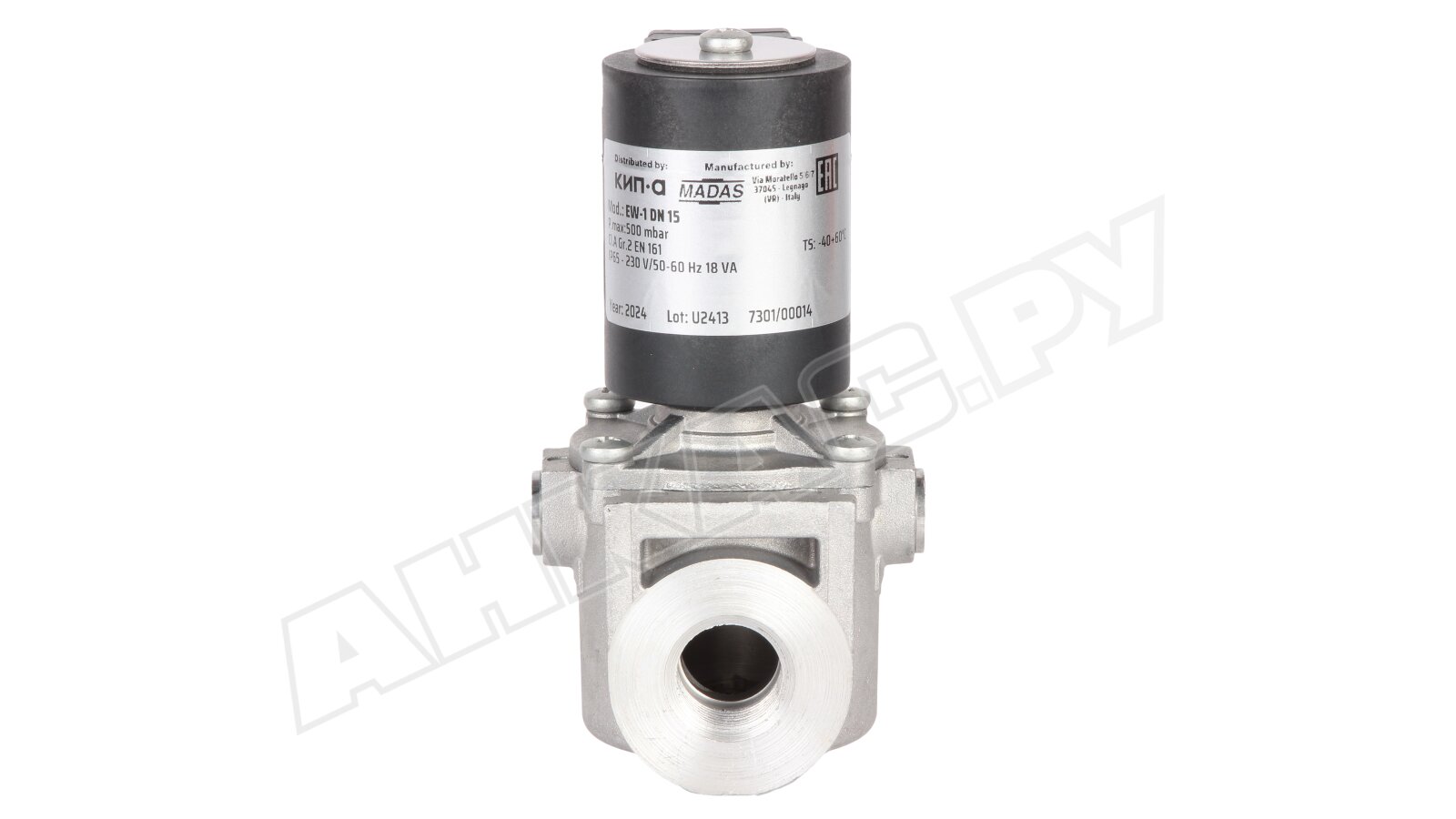

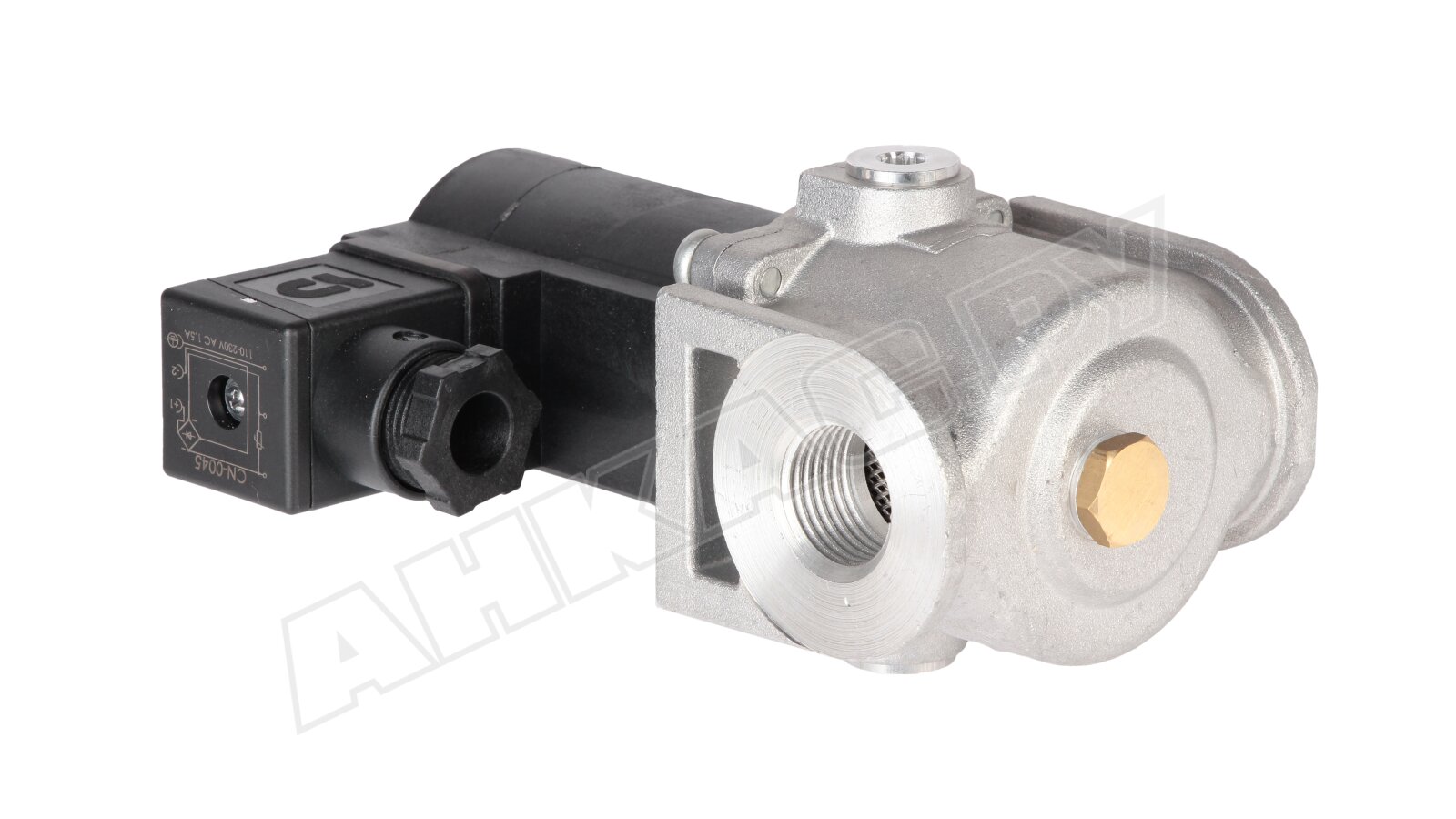

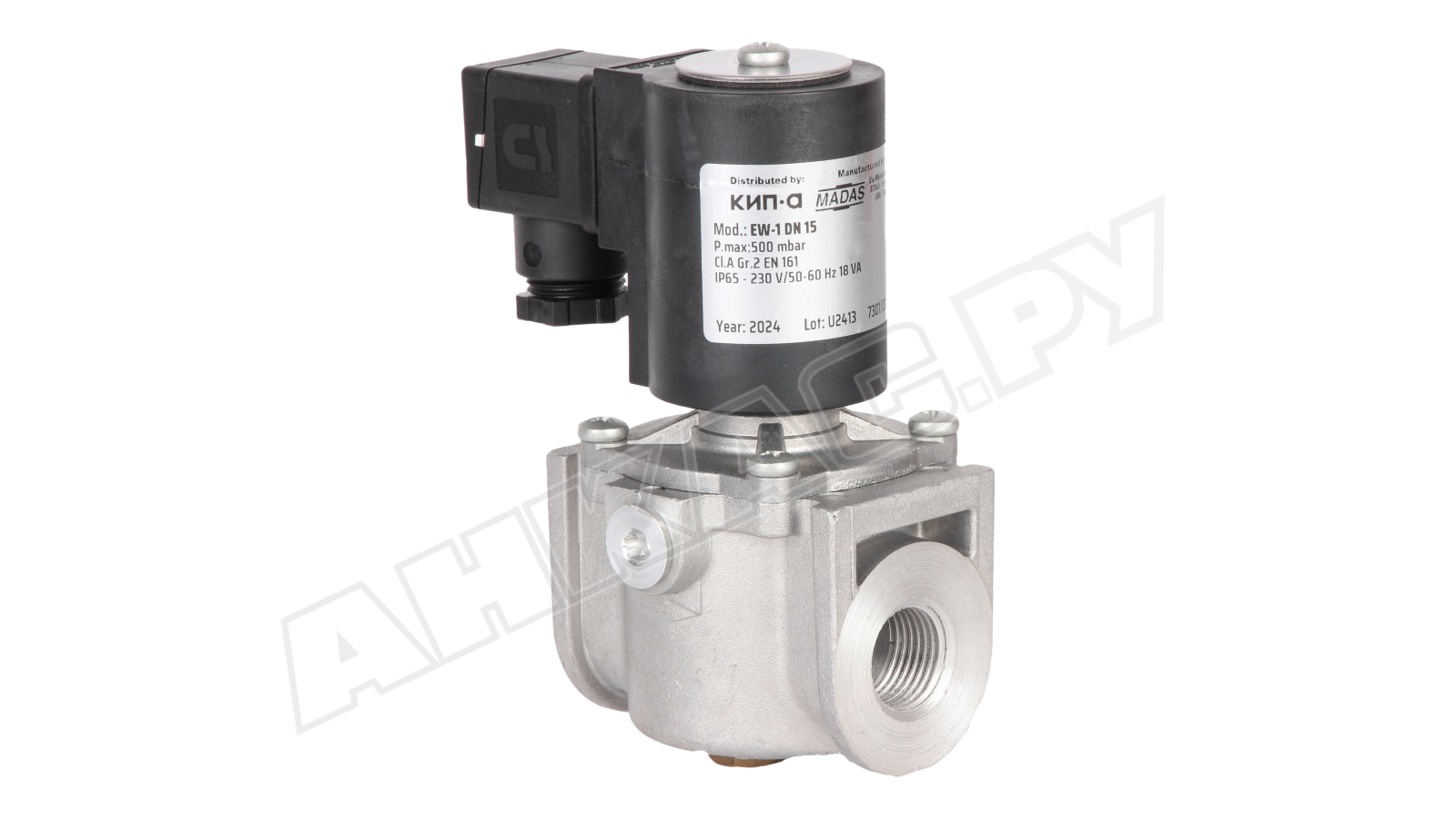

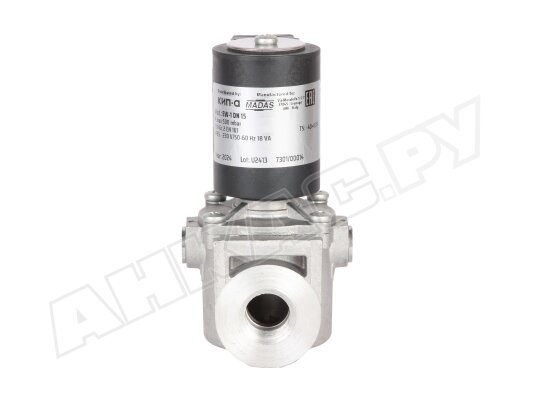

Газовый электромагнитный клапан Madas EW-1 DN 15, 500 мбар

Газовый электромагнитный клапан Madas EW020066 008 используется для оснащения систем дистанционного управления подачей газа на промышленные горелки. Быстро и герметично перекрывает поток. Может оснащаться индикатором для отслеживания закрытого и открытого положения.

Особенности

• Электромагнитный клапан является автоматическим быстродействующим нормально-закрытым клапаном, открывающимся при подаче на катушку электропитания, закрывающимся при обесточивании.
• Рабочей средой является природный, сжиженный газ, азот, воздух (неагрессивные сухие газы), биогаз (с уплотнением из витона, по запросу).
• Корпус электромагнитного клапана отлит из сплава алюминия, подходит для размещения в условиях неагрессивной среды. При обработке методом катафореза (указывать при заказе) возможно применение в любом месте.
• Конструктивные элементы и уплотнения изготовлены из материалов с газонепроницаемыми, коррозиестойкими свойствами: нержавеющей стали, алюминия, латуни, нейлона 30%, NBR-каучука для исключения утечек газа.

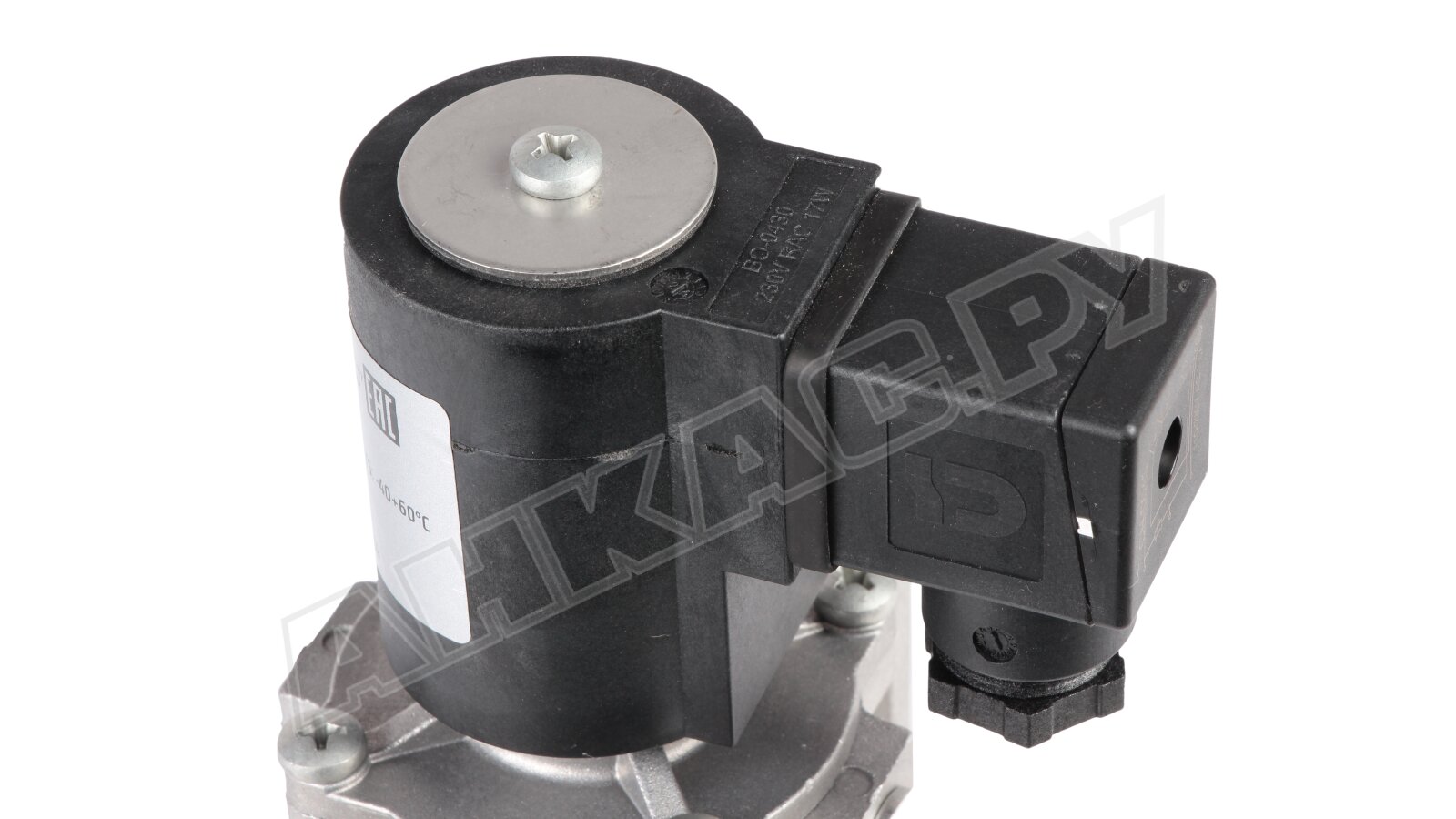

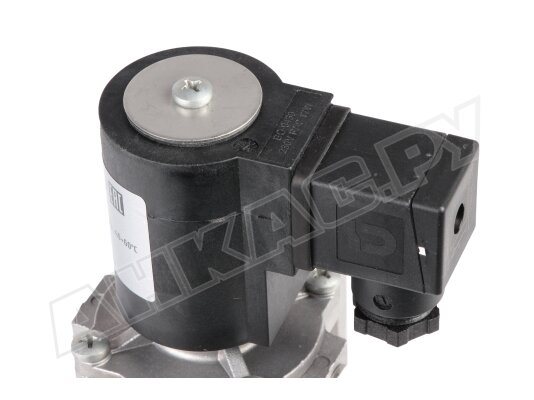

• Электрические контакты герметично защищены от пыли/ влаги (класс IP65), что позволяет безопасно эксплуатировать запорную арматуру практически в любых условиях (при уличном размещении необходима защита от атмосферных осадков).
• Клапан может оснащаться микровыключателем CPI для дистанционного контроля открытого/ закрытого состояния. Индикатор представляет собой геркон с нормально-разомкнутым контактом. Устройство сигнализирует о закрытии клапана.
• Монтаж осуществляется в горизонтальном или вертикальном положении, избегая переворачивания э/м катушки. Для фиксации предусмотрены резьбовые соединения.

Применение

Madas EW020066 устанавливается в системы управления подачей газа промышленных котлов отопления, нагрева воды, теплогенераторов и технологических теплопроводов. Выполняет запорно-регулирующую функцию и функцию безопасности. Подходит для оснащения систем автоматического контроля герметичности оборудования.

Основные данные:

• параметры электросети: 230 В, -15%, +10%, 50/60 Гц;
• быстрое закрытие при обесточивании, в течение 1 сек.;
• максимально допустимое давление газа: 500 мбар;
• класс «А» герметичности по нормам EN 161;
• резьбовые отверстия на входе и выходе газа, Rp ½";
• диапазон рабочих температур: -40...+60 °C;
• размещение на горизонтальных, вертикальных трубопроводах;
• ресурс службы: 200000 рабочих циклов (от 10 лет).

Ограничение к месту размещения

Электромагнитный газовый клапан не подходит для размещения во взрывоопасных зонах (0 и 1). Допускается установка на объектах, соответствующих требованиям к зоне 2 по классификации взрывоопасных зон.
