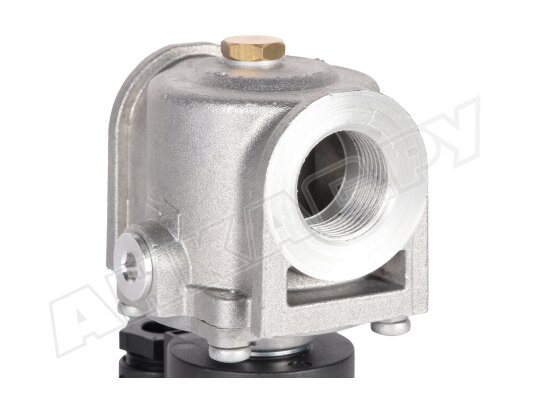

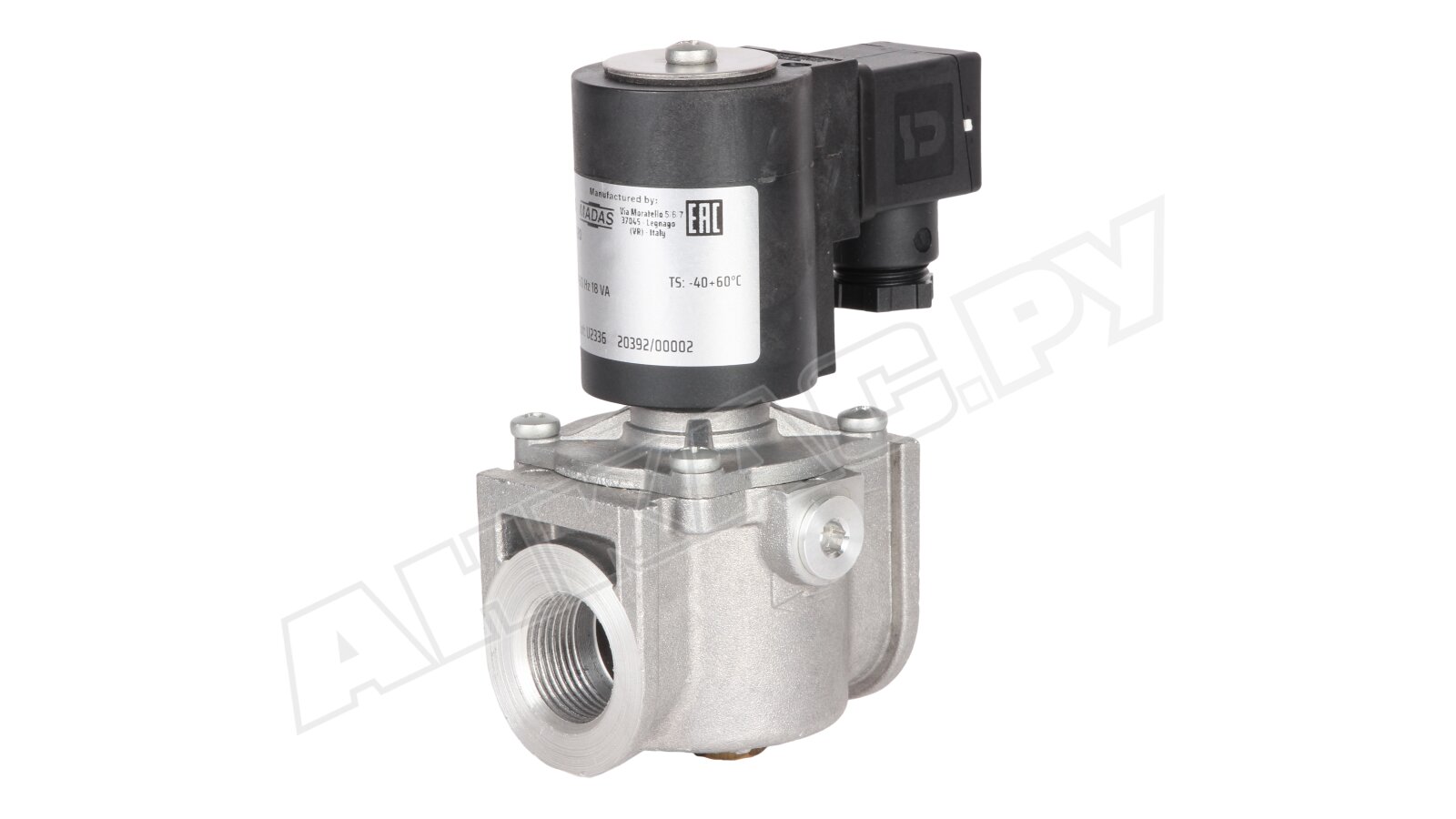

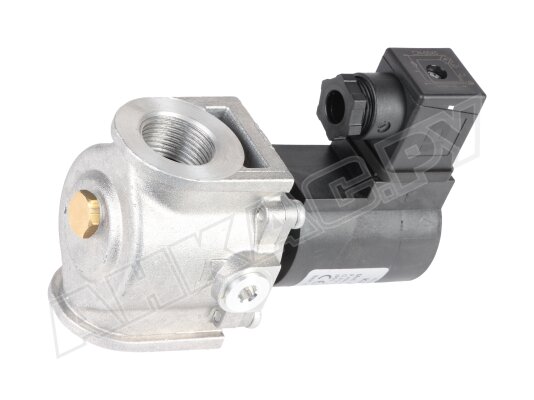

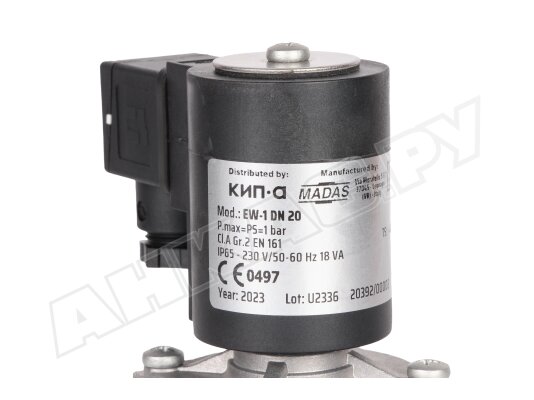

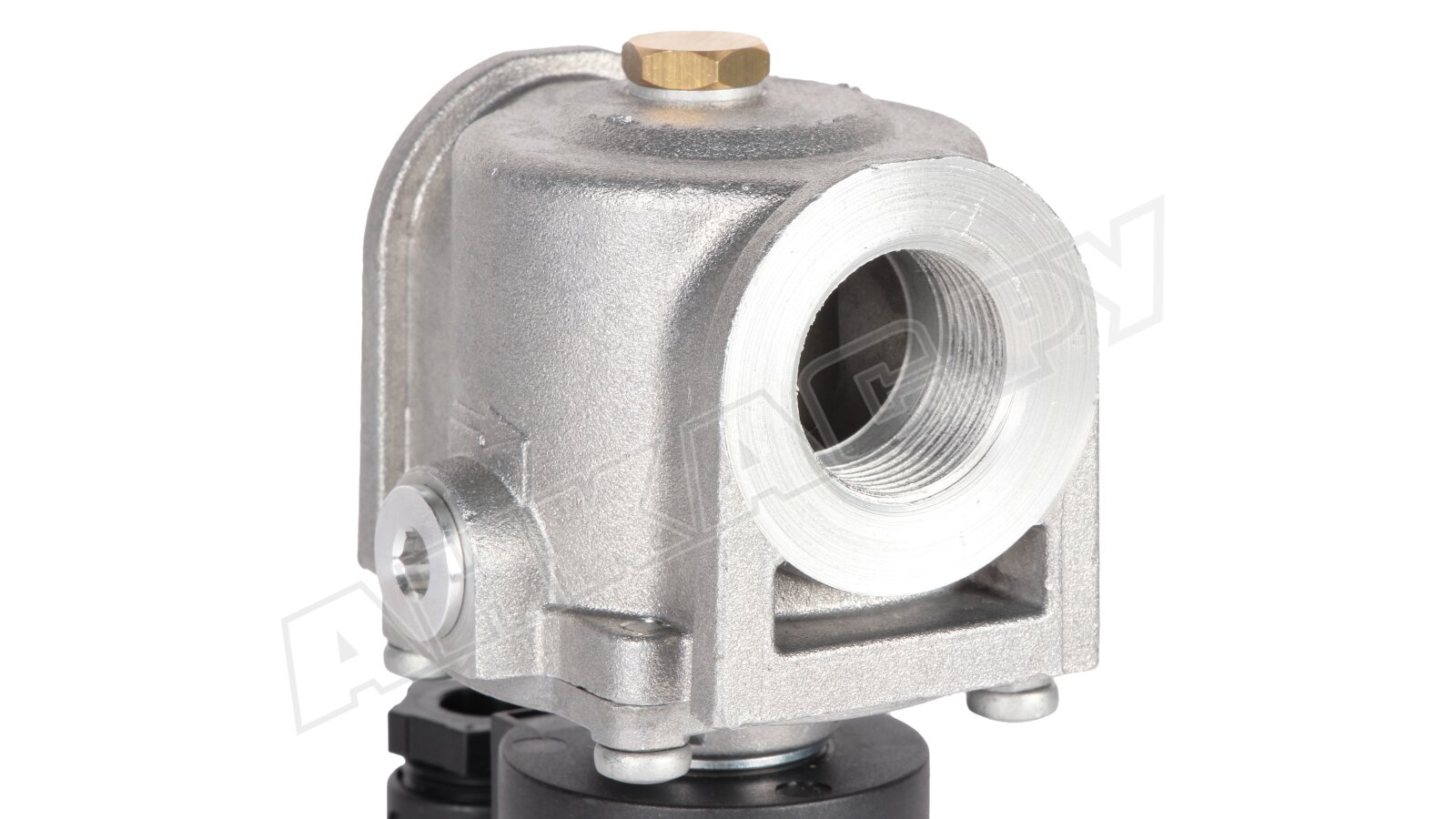

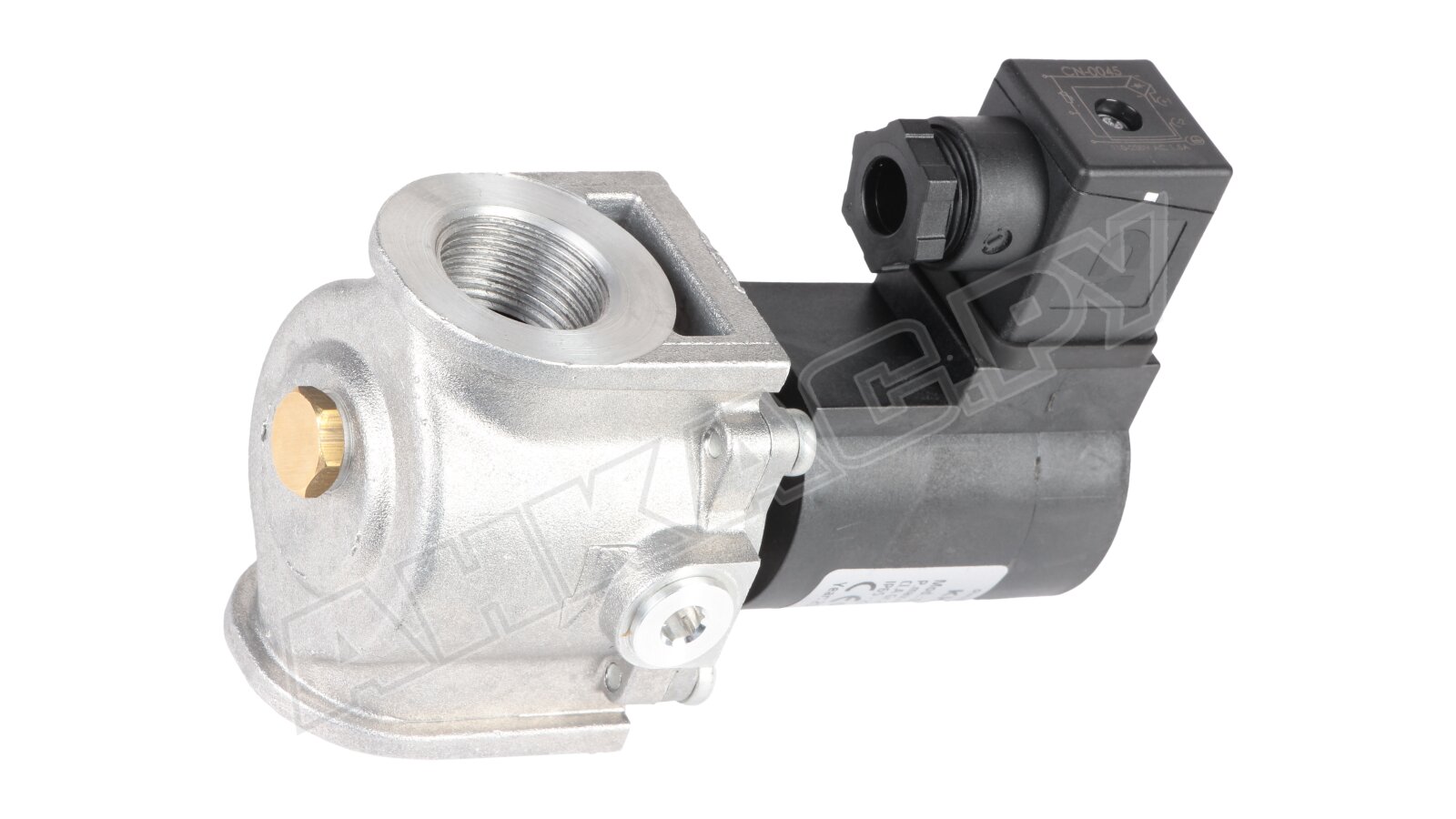

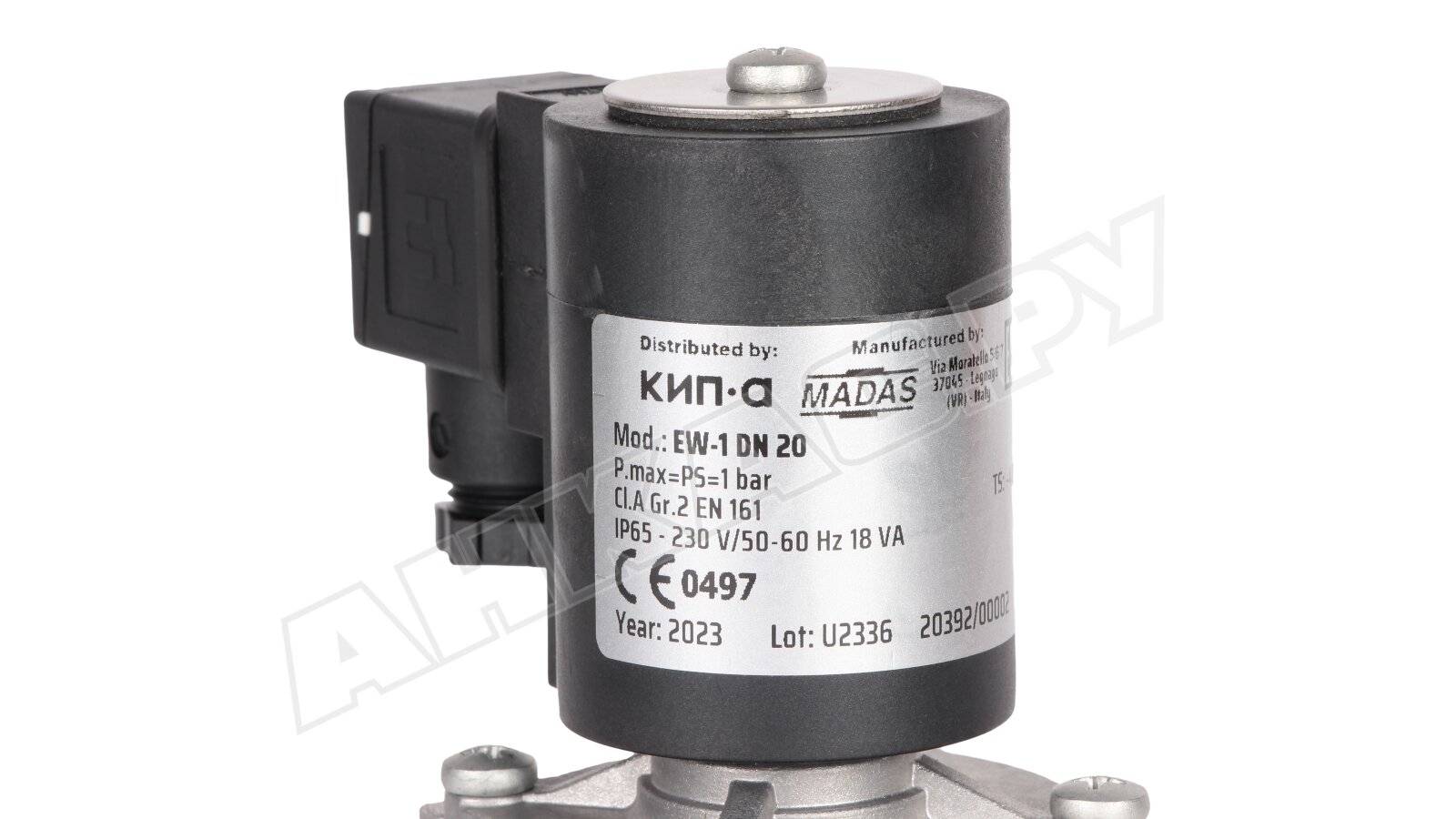

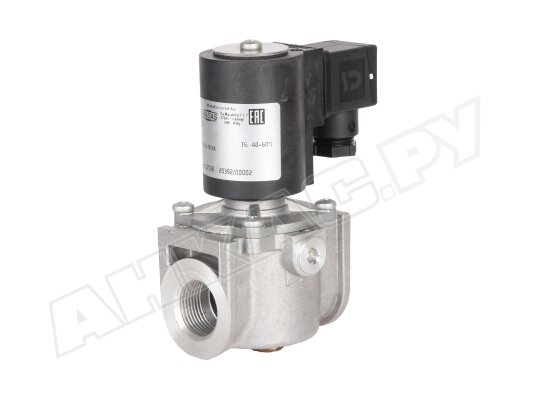

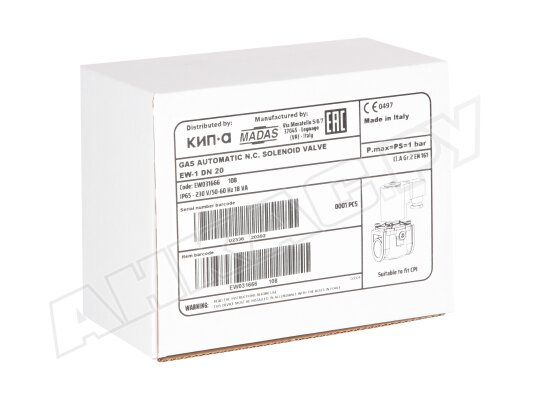

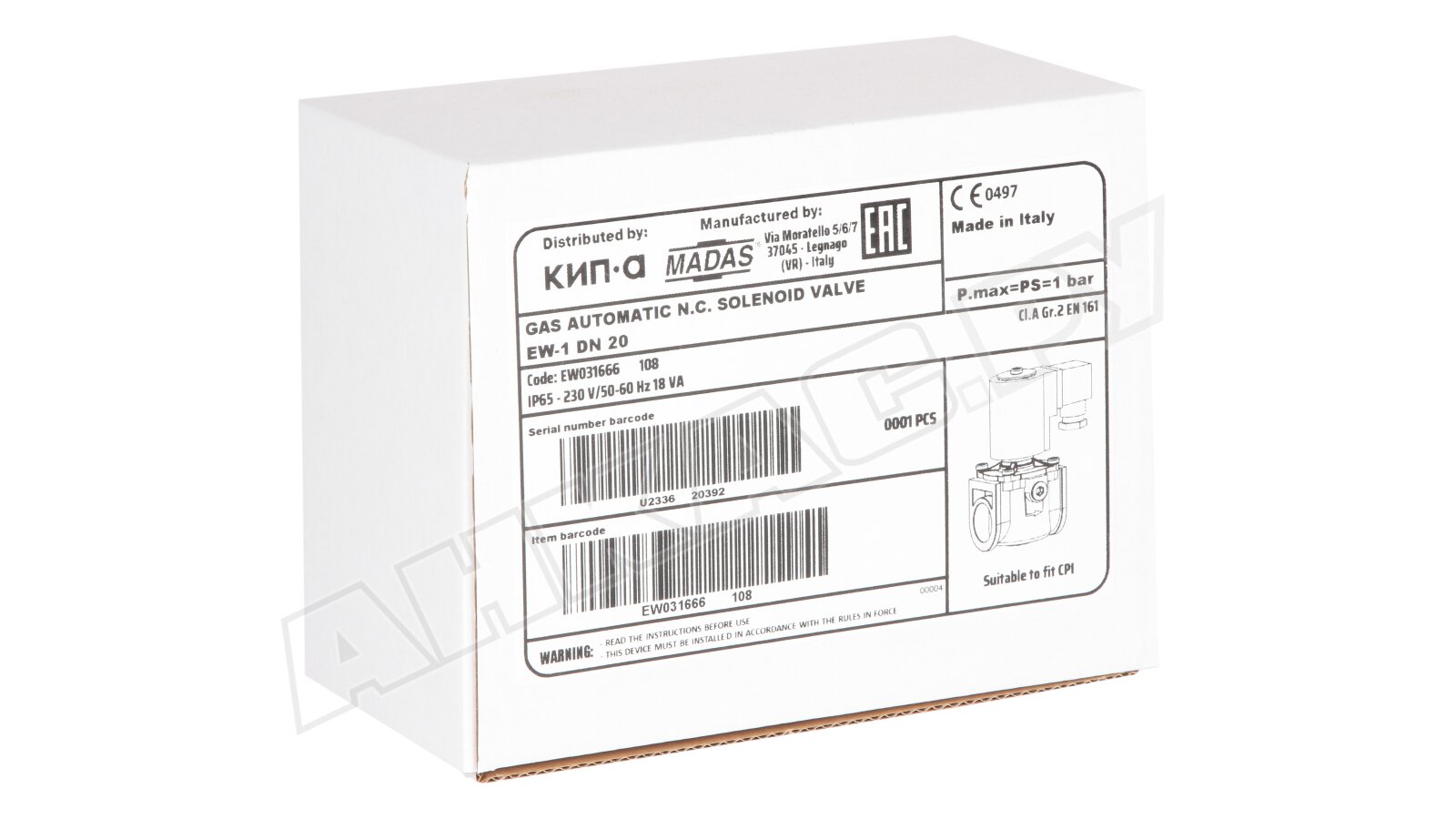

Газовый электромагнитный клапан Madas EW-1 DN 20

Газовый электромагнитный клапан Madas EW030066 108 отвечает за быстрое и герметичное перекрытие потока газа в промышленных газовых установках. Рассчитан на давление рабочей среды до 1 бар. Работает с метаном, сжиженным нефтяным газом, азотом, воздухом (неагрессивные сухие газы), биогазом – по запросу.

Тип клапана

Madas EW030066 – автоматический нормально-закрытый клапан с быстрым срабатыванием. Открыт при поступлении питания на катушку. Закрыт при отключении от сети. На клапан можно установить индикатор для дистанционного контроля закрытого положения.

Основные параметры:

• класс «А» герметичности по стандарту EN 161;
• питание от электросети 230 В, -15%, +10%, 50/60 Гц;
• быстрое закрытие и открытие, < 1 сек.;
• максимальное давление газа: 1000 мбар;
• монтаж с помощью резьбовых соединений Rp 1";
• диапазон эксплуатационных температур: -40...+60 °C;
• пыле-, влагозащита корпуса по стандарту IP65;
• горизонтальный, вертикальный монтаж катушкой вверх;
• продолжительность эксплуатации: не менее 10 лет (200 тыс. циклов операций).

Применение

Газовый клапан Madas EW030066 служит в промышленных газовых установках для управления подачей газа. Выполняет запорно-регулирующую функцию и функцию безопасности. Предназначен для оснащения горелок паровых, водогрейных котлов, технологических теплопроводов, теплогенераторов. Подходит для использования в системах автоматического контроля герметичности газового оборудования.

Конструкция и монтаж

• Электромагнитный газовый клапан произведен с учетом интенсивной эксплуатации, высокого давления и контакта с газом, подходит для применения в большинстве климатических зон. В конструкции использованы коррозиестойкие, газонепроницаемые материалы: нержавеющая сталь, алюминий, латунь, нейлон 30%, NBR-каучук.
• Полная защита от воздействия пыли и высокая степень водонепроницаемости (при направлении на корпус струй под любым углом) позволяют эксплуатировать клапан в сухих, пыльных помещениях и на открытом воздухе. При наружном размещении требуется установить клапан под защитным козырьком во избежание окисления или повреждения рабочих частей при воздействии атмосферных осадков.
• Клапан поставляется с заглушкой, которую можно заменить на индикатор, сигнализирующий о закрытом положении. Устройство представляет собой геркон с нормально-разомкнутым контактом, позволяет дистанционно отслеживать работу клапана.
• Madas EW030066 монтируется в систему в горизонтальном или вертикальном положении, но не вниз катушкой. При установке необходимо совместить стрелку на корпусе с направлением потока.
• Для надежной работы запорной арматуры производитель рекомендует установить перед клапаном газовый фильтр.

Проверка функционирования

Газовые электромагнитные клапаны EVP/NC не нуждаются в обслуживании внутренних компонентов при отсутствии фильтрующего картриджа. Сервисное обслуживание заключается в периодической проверке герметичности соединений и корректности работы клапана.

Преимущества:

• быстрое перекрытие потока при поступлении питания на катушку;
• высокий уровень герметичности (класс А);
• нетребовательность в обслуживании;
• высокий уровень пыле-, влагозащиты;
• возможность установки индикатора положения;
• бесперебойная работа в широком диапазоне температур.

Производитель дает 2 года гарантии на электромагнитные газовые клапаны.
