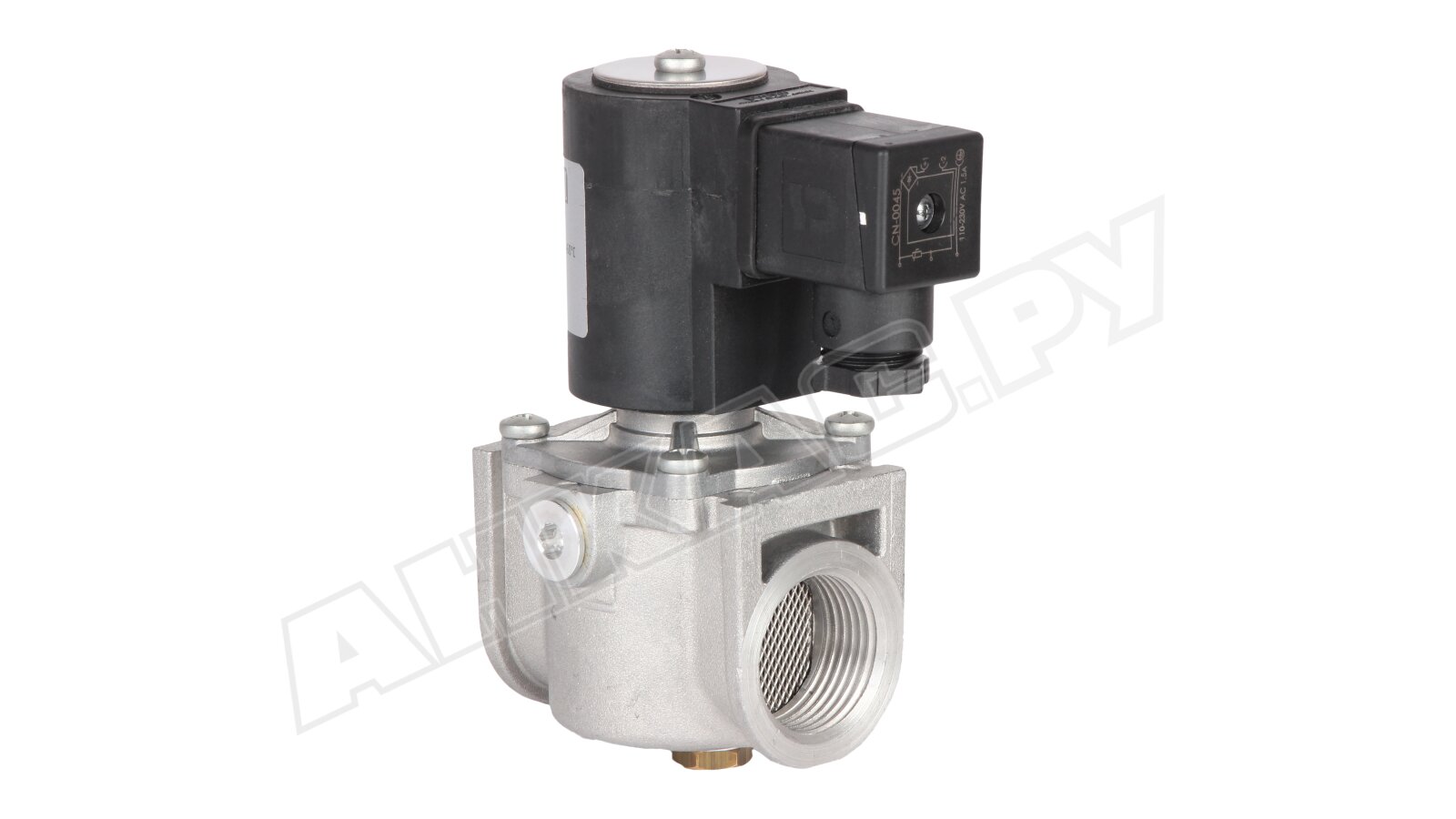

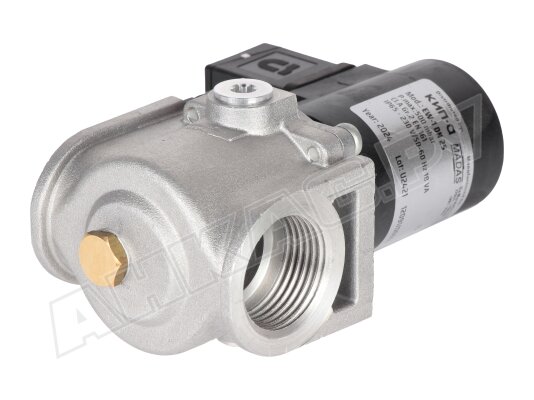

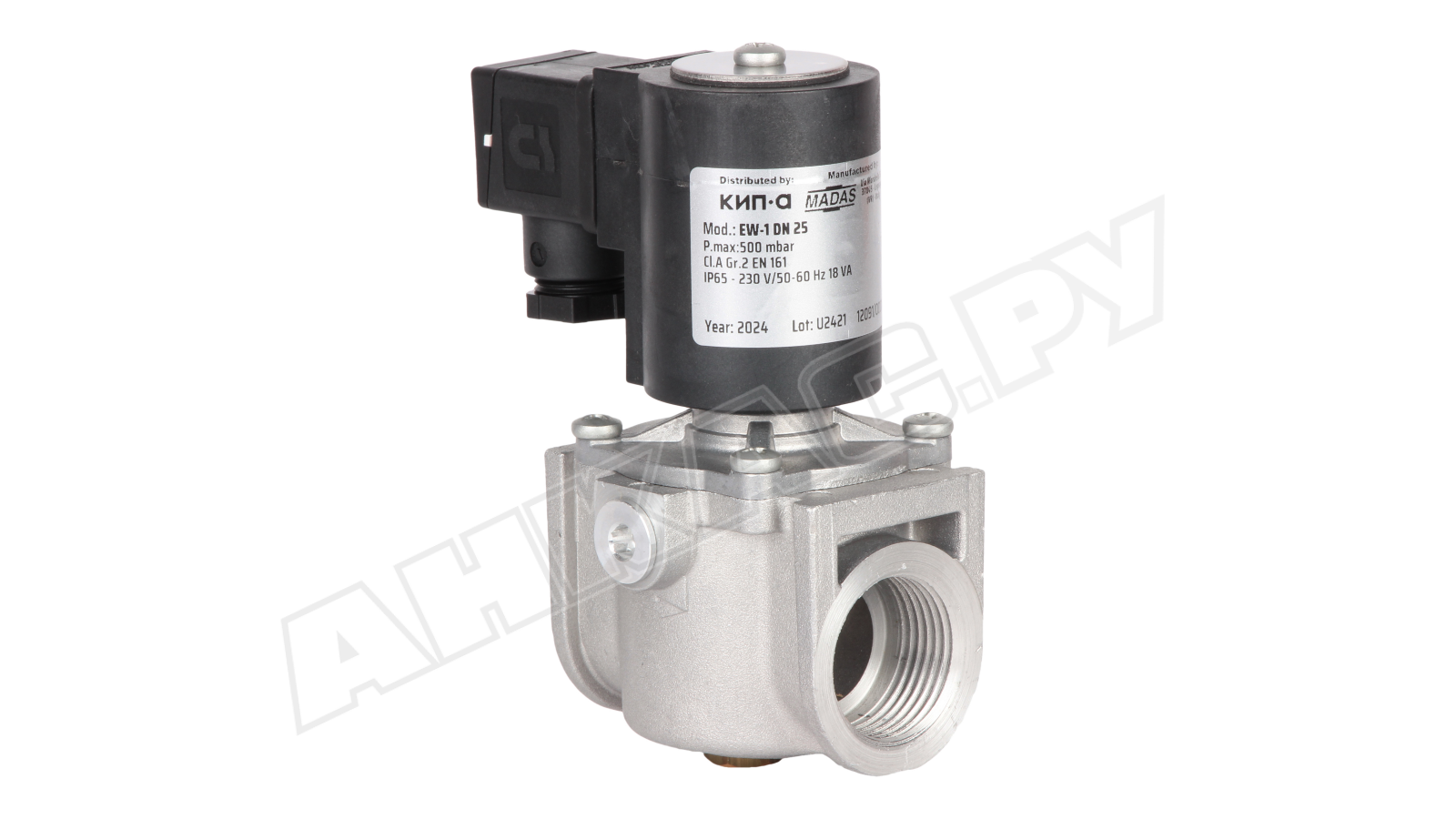

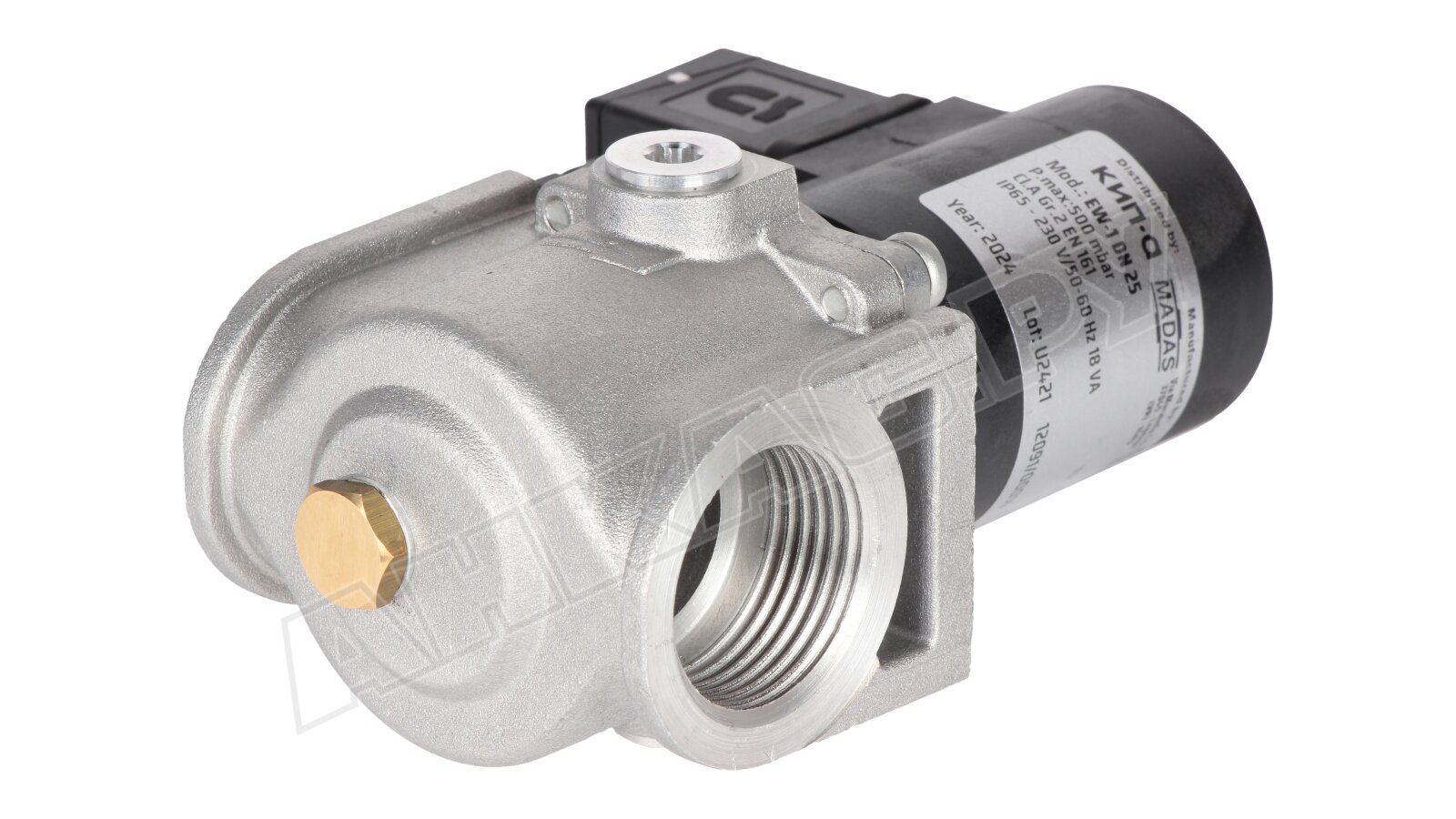

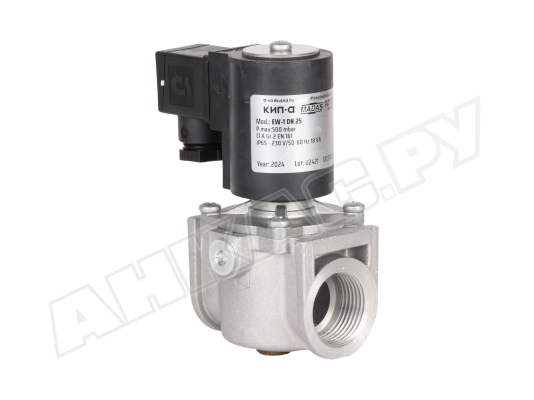

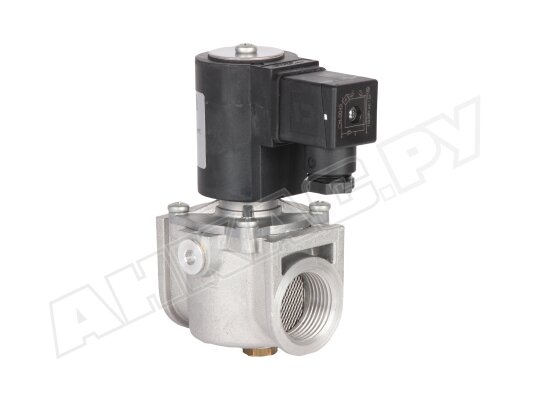

Газовый электромагнитный клапан Madas EW-1 DN 25 500 мбар

Газовый электромагнитный клапан Madas EW040066 008 входит в серию нормально-закрытых быстродействующих устройств. Срабатывает автоматически. При обесточивании закрывается, надежно герметизируя поток. Подготовлен для установки индикатора положения.

Основные данные:

• параметры электропитания: 230 В, -15%, +10%, 50/60 Гц;
• быстрое срабатывание, закрытие и открытие в течение 1 сек.;
• максимальное давление газа: 500 мбар;
• исполнение класса «А» герметичности по нормам EN 161;
• резьбовые отверстия на входе и выходе газа, Rp 1";
• температуры окружающей среды: -40...+60 °C;
• монтаж на горизонтальный, вертикальный трубопровод;
• эксплуатационный ресурс: 200 тыс. циклов (от 10 лет).

Конструкция и особенности

• Электромагнитный газовый клапан пригоден для оснащения промышленных установок, потребляющих природный, сжиженный газ, азот, воздух (неагрессивные сухие газы), биогаз (по запросу, с витоновыми уплотнениями).
• Конструкция рассчитана на эксплуатацию в стандартных условиях. Для размещения в местах с агрессивной внешней средой возможна обработка корпуса методом катафореза.
• Корпус и конструктивные элементы произведены из материалов с газонепроницаемыми свойствами, стойкими к коррозии, составу газов, температурным воздействиям: нержавеющей стали, алюминия, латуни, нейлона 30%, NBR-каучука.
• Электрические контакты заизолированы от пыли/ влаги в соответствии со стандартом IP65, что позволяет безопасно эксплуатировать запорную арматуру в запыленных помещениях, на улице. При внешнем размещении требуется установить клапан под защитный козырек, чтобы исключить окисление или повреждение конструкции из-за попадания атмосферных осадков.
• Клапан поставляется с заглушкой, на место которой может устанавливаться микровыключатель CPI, сигнализирующий о закрытом положении. Индикатор представляет собой геркон с нормально-разомкнутым контактом. Устройство позволяет дистанционно контролировать работу клапана.
• Madas EW040066 рассчитан на установку в горизонтальные и вертикальные трубопроводы, исключая положение катушкой вниз. Для надежной фиксации предусмотрены резьбовые соединения.

Применение

Электромагнитный клапан служит для оснащения промышленных котлов отопления, водогрейных установок, теплогенераторов и технологических теплопроводов. Выполняет запорно-регулирующую функцию и функцию безопасности. Может применяться в системах автоматического контроля герметичности оборудования.

Место размещения и монтаж

При установке газового клапана необходимо учесть:

• допустимое место размещения – зоны 2 по классификации взрывоопасных зон;
• стрелка на корпусе совмещается с направлением течения газа;
• внешняя среда не должна разрушать сталь, алюминий, каучук.
