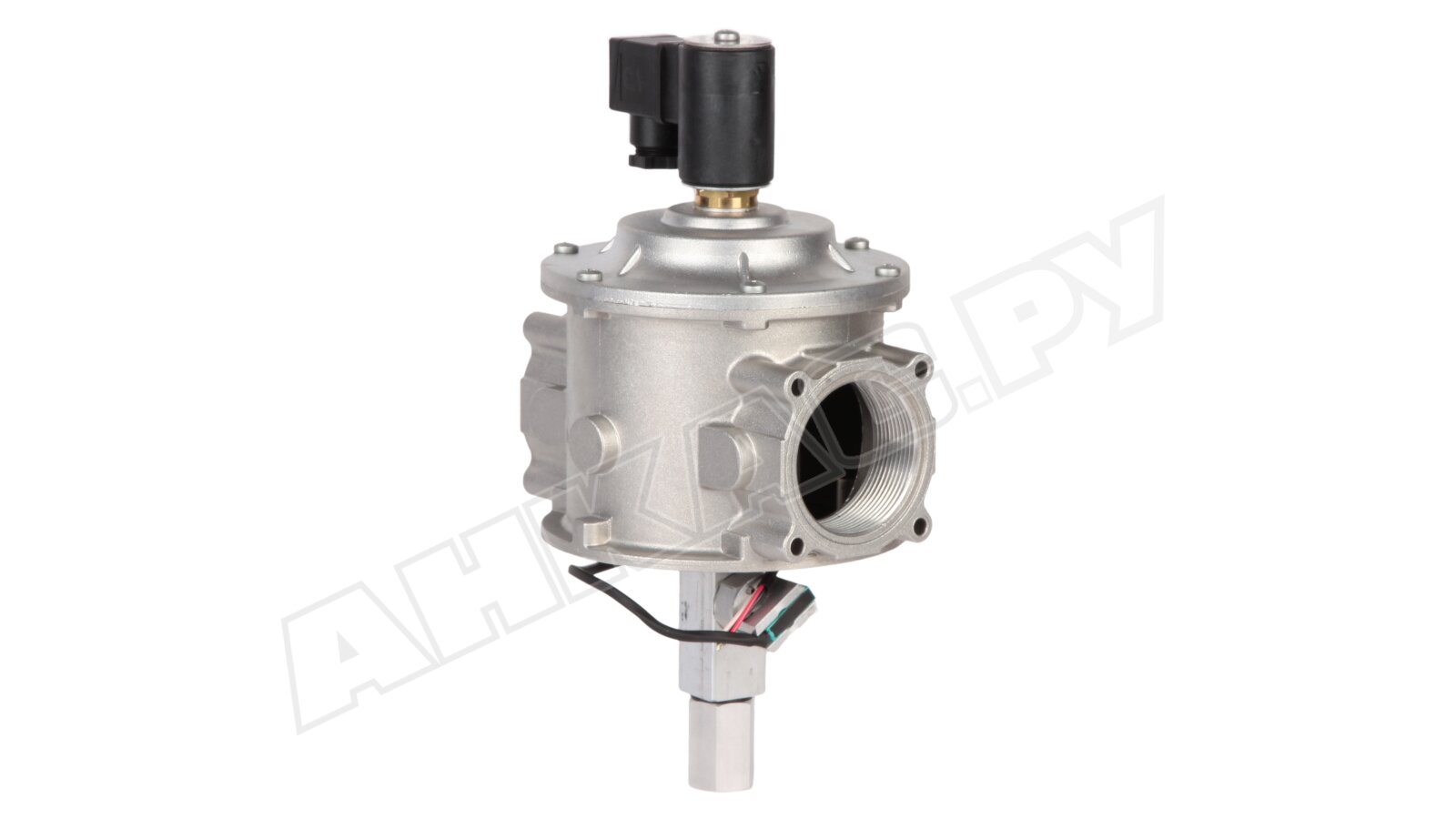

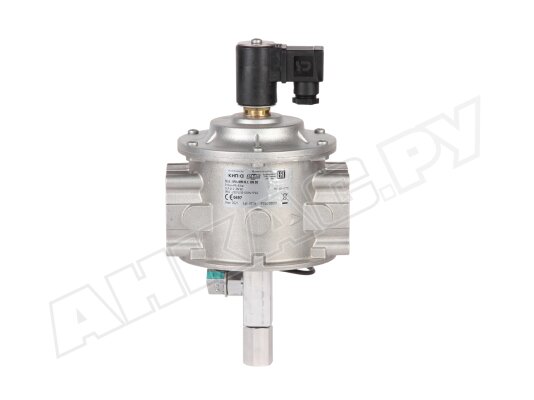

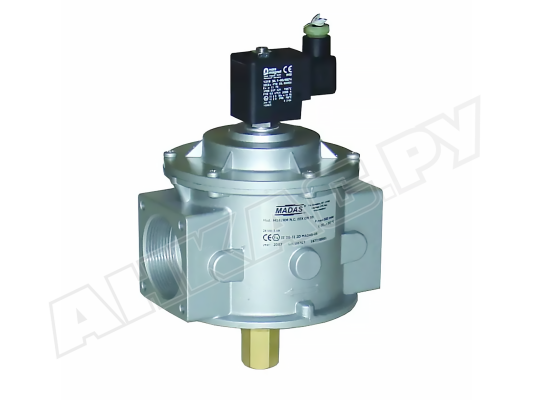

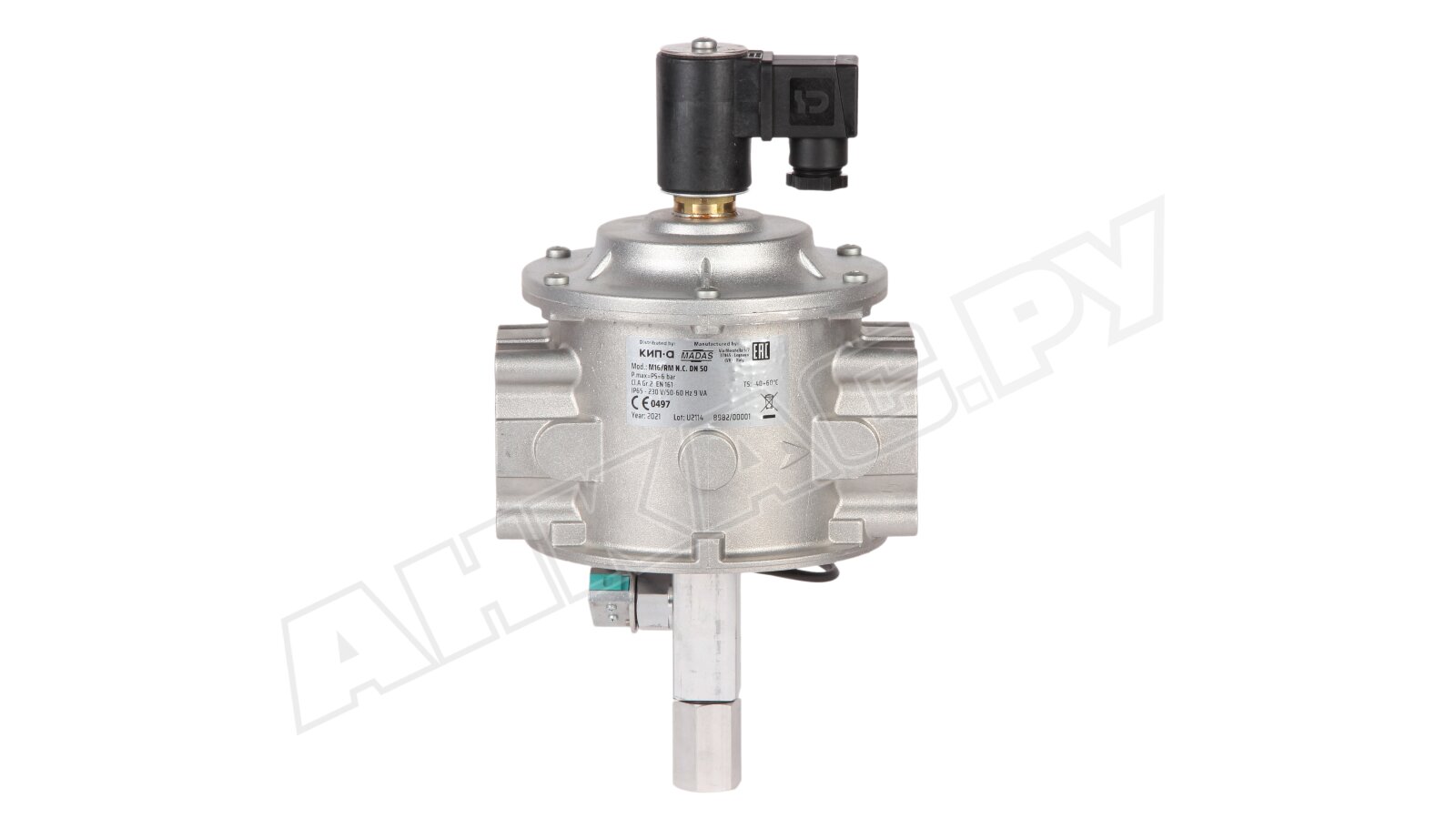

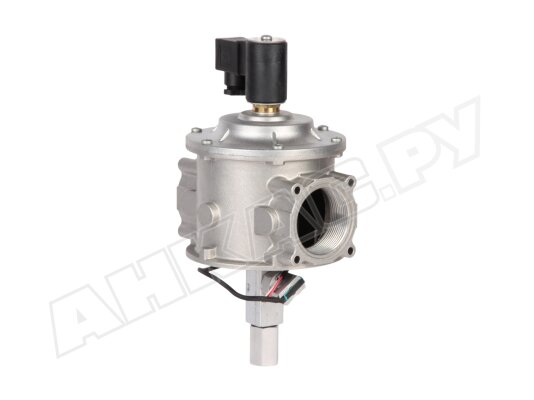

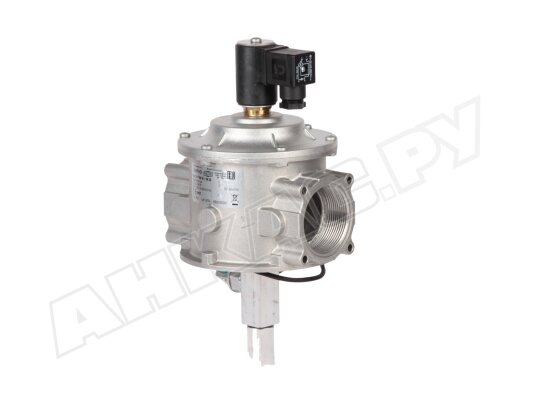

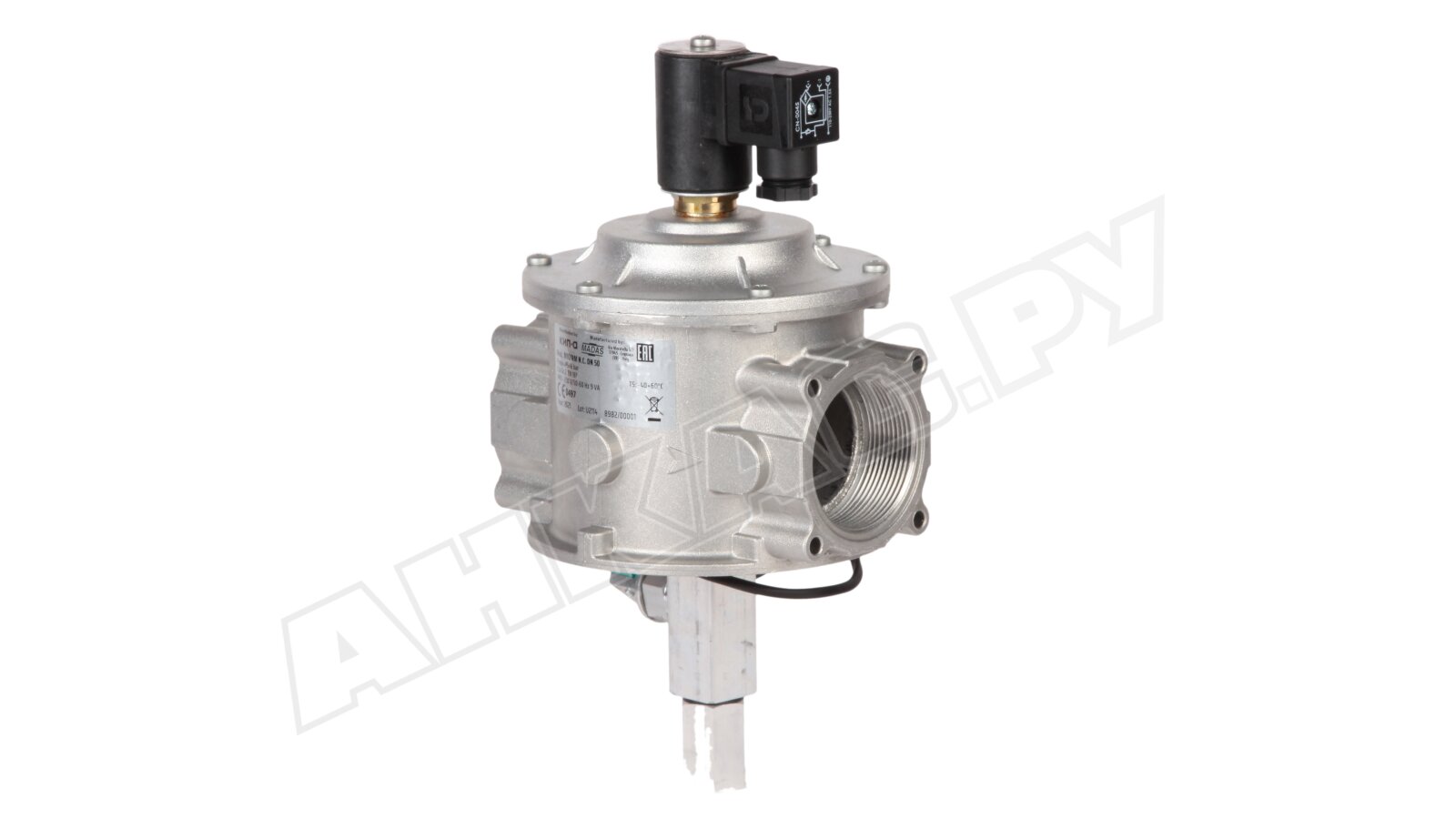

Газовый электромагнитный клапан Madas M16/RM N.C. DN50

Газовый электромагнитный клапан Madas CM07C0046 008 предназначен для безопасной эксплуатации промышленной газовой установки, герметичного перекрытия потока газа. Используется в трубопроводных магистралях, котельном оборудовании с давлением газа до 6 бар. Входит в серию запорных устройств с автоматическим закрытием и ручным взводом.

Виды газа: метан, сжиженный газ, азот, воздух (сухой газ). По запросу доступно исполнение для работы с биогазом, попутным нефтяным газом.

Особенности

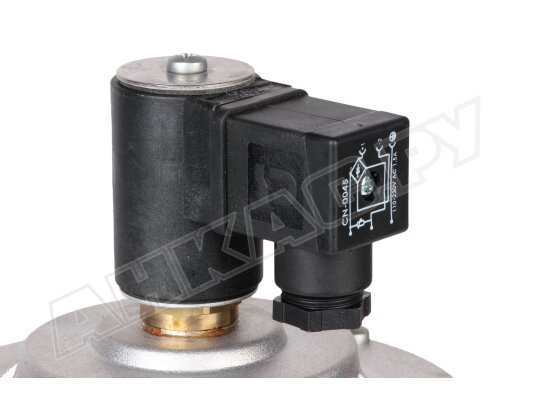

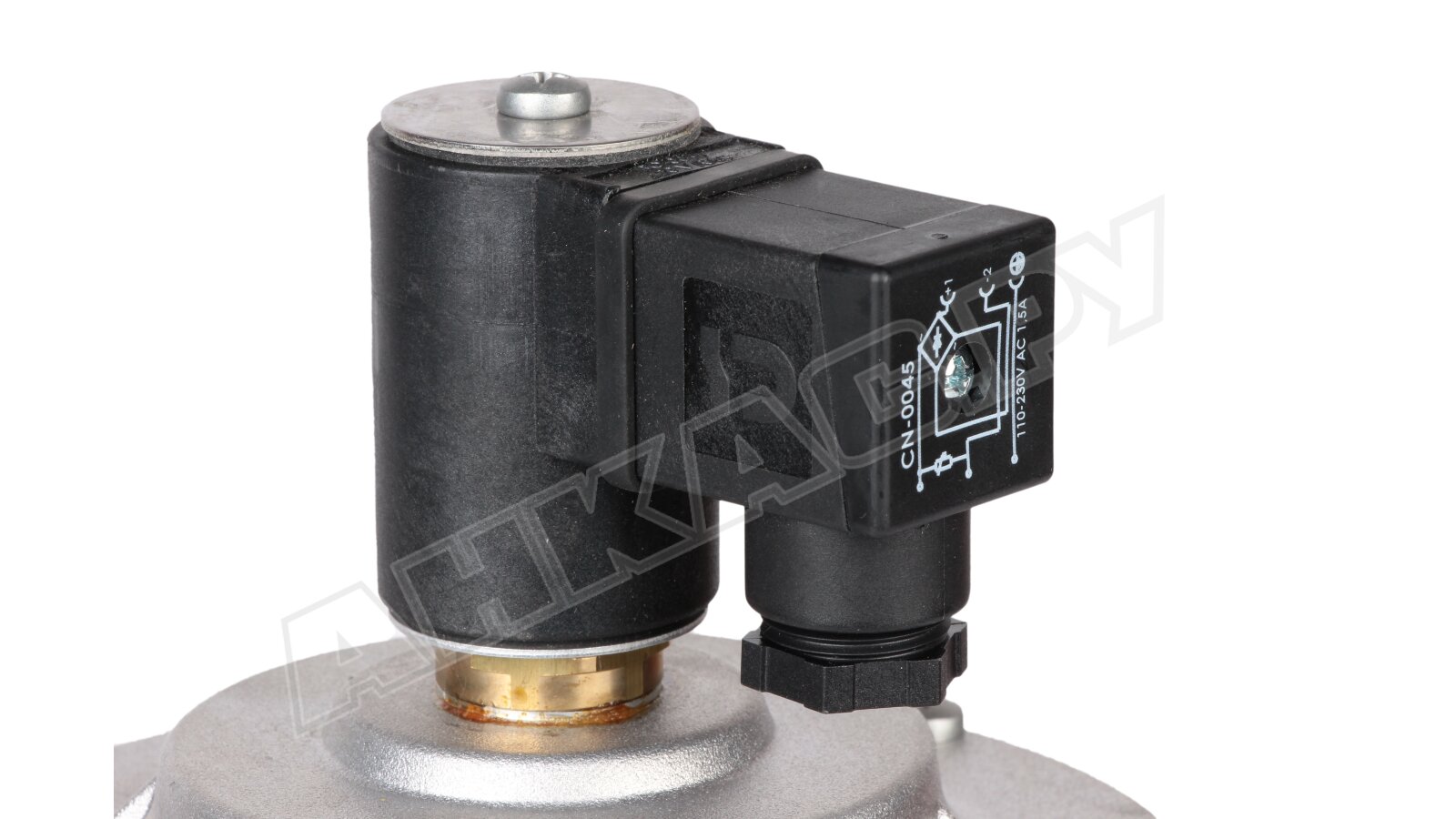

Газовые клапаны серии Madas M16/RM NC являются нормально-закрытыми устройствами с ручным открытием. Отсекают поток газа при обесточивании. Остаются в открытом положении пока катушка находится под напряжением. Взвод выполняется вручную с помощью рукоятки при подаче на катушку электропитания. Запрещено производить моментальный взвод при давлении газа более 500 мбар. Клапан поставляется с указателем положения для дистанционного контроля текущей позиции.

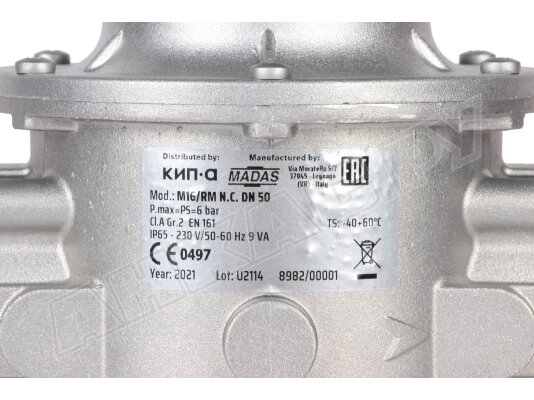

Основные характеристики модели CM07C0046:

• напряжение электропитания: 230 В, допустимое отклонение -15%, +10%;
• максимальное давление газа: 6000 мбар;
• закрытие в течение 1 секунды при отключении электропитания;
• соответствие классу А герметичности по евростандарту EN 161;
• резьбовое присоединение, отверстия с резьбой Rp 2";
• диапазон рабочих температур: -40...+60 °C;
• заявленный срок службы: не менее 10 лет (ресурс 6000 циклов);
• установка на горизонтальный или вертикальный трубопровод (катушка вверху).

Исполнение и комплектация

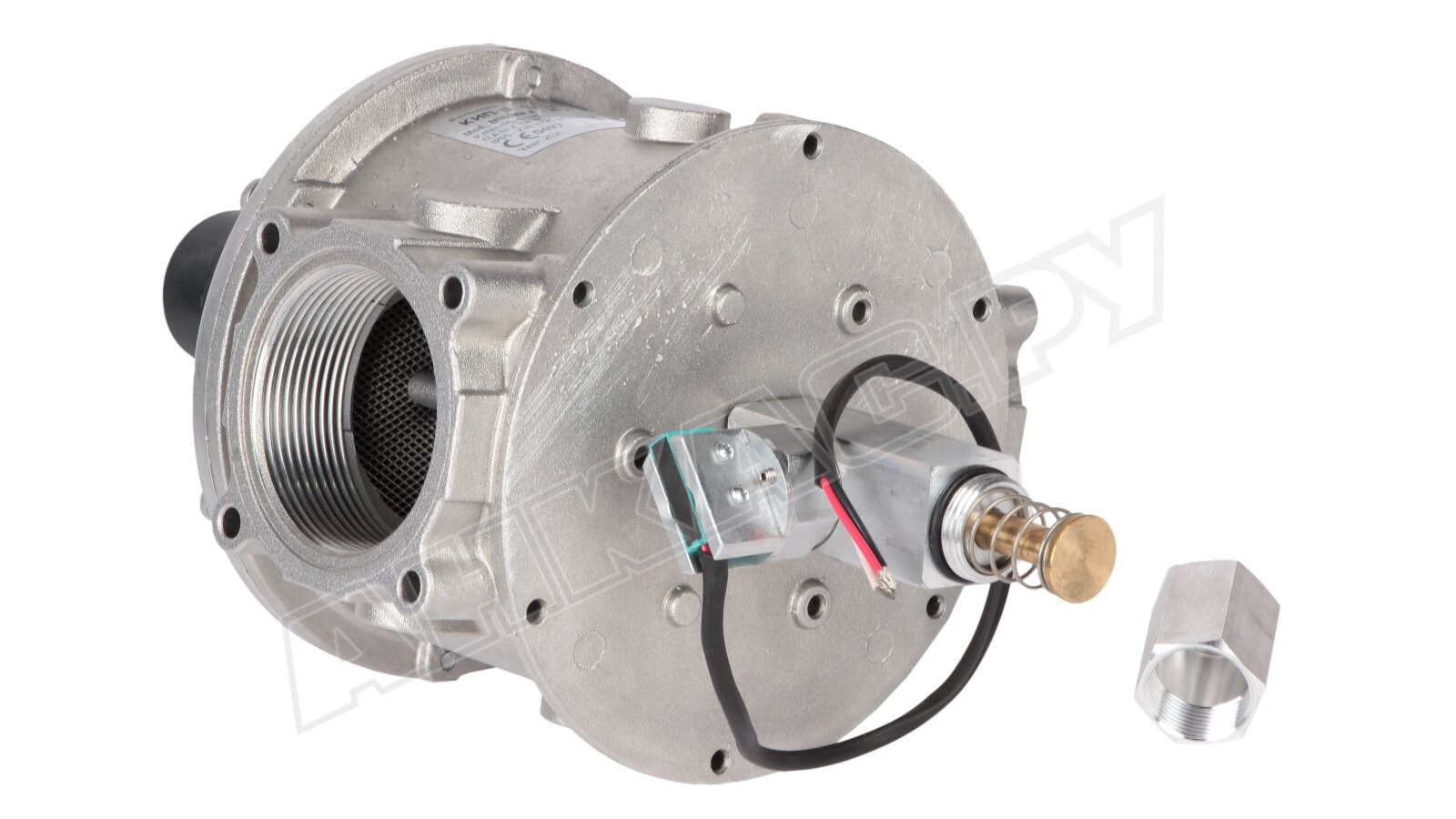

Запорное устройство оснащено высокопрочным корпусом, отлитым под давлением из алюминия. Конструктивные элементы произведены из материалов, стойких к износу, высоким нагрузкам, составу газов: нержавеющей стали, алюминия, латуни, NBR-каучука.

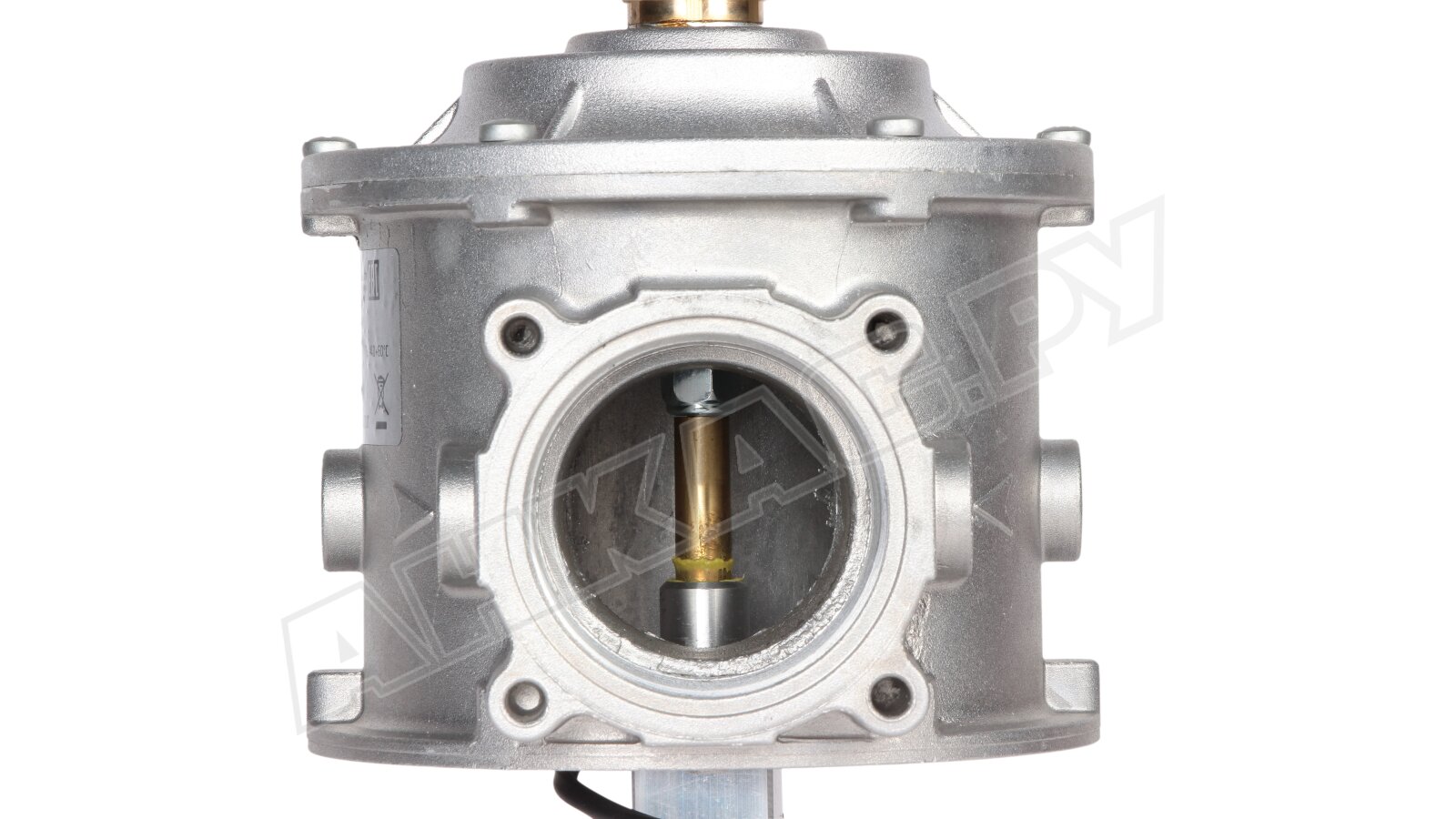

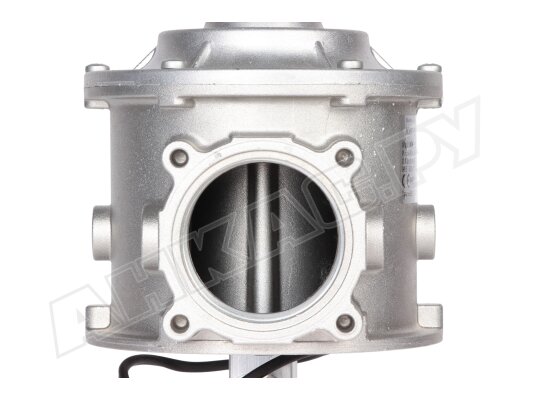

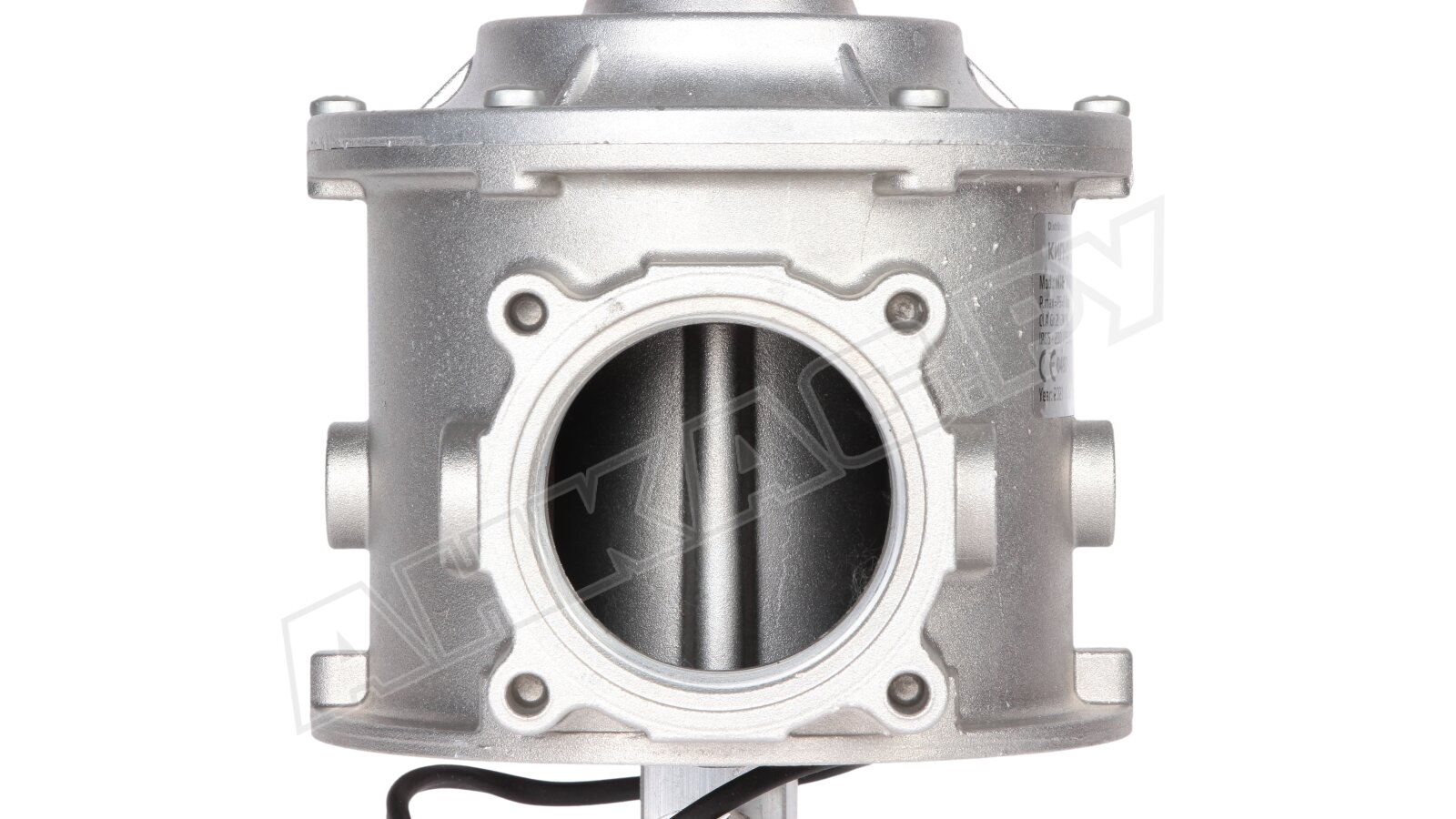

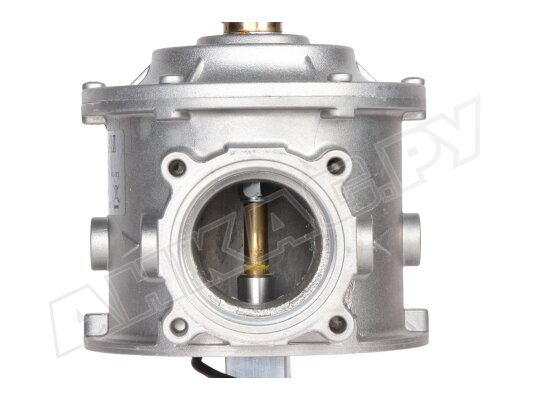

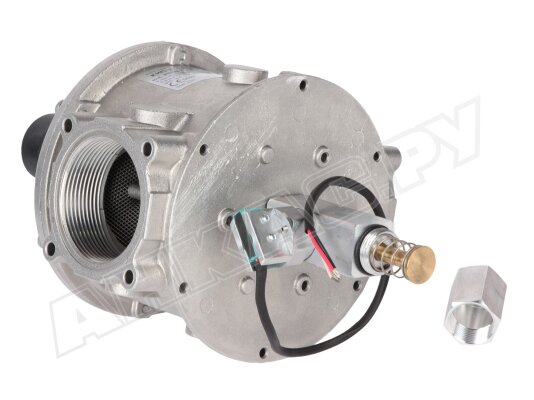

Входящий поток очищается от мусора и пыли, проходя через сетчатый фильтр на входе клапана. Размер отверстий сетки – 100 микрон.

Защита устройства от внешних воздействий на уровне IP65 обеспечивает бесперебойную работу в условиях повышенной запыленности и попадания на корпус влаги.

Преимущества

• Быстрое перекрытие потока, надежная герметизация.
• Безопасная эксплуатация в системах с давлением газа до 6 бар.
• Коррозиестойкая, газонепроницаемая конструкция.
• Встроенный обслуживаемый фильтр.

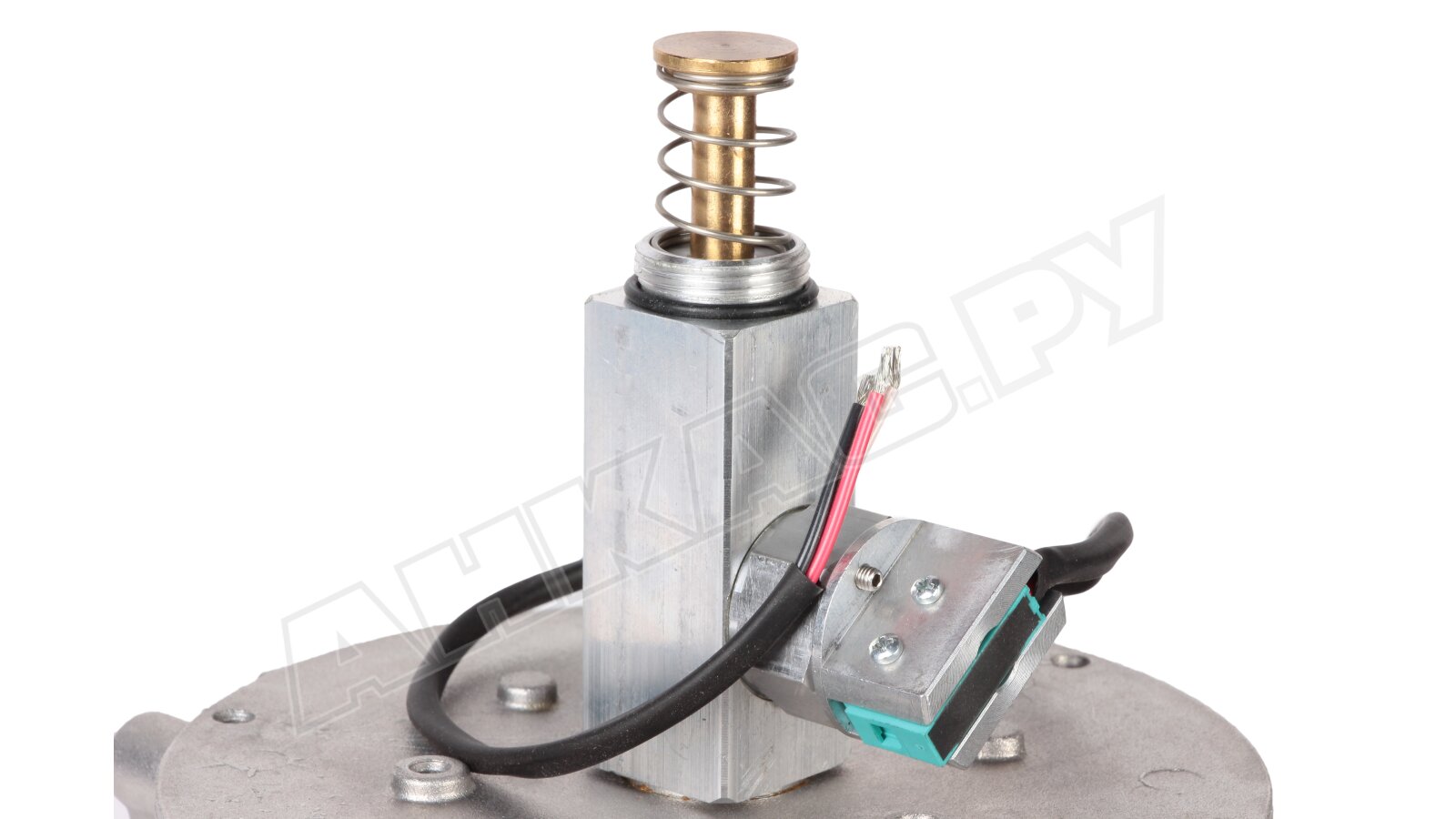

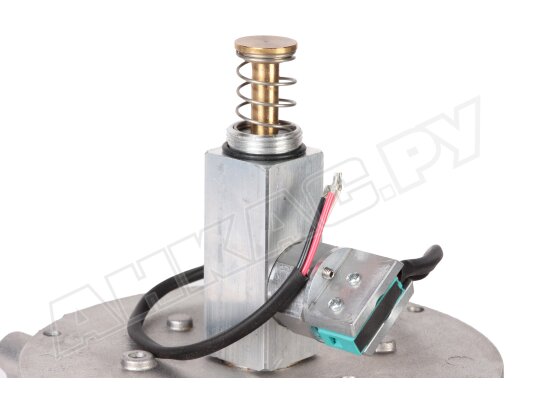

• Индикация закрытого положения.
• Пыле-, влагозащита электрических контактов класса IP65.
• Всепогодное исполнение.

Место установки

Газовый э/м клапан может устанавливаться внутри помещений, отвечающих требованиям к зоне 2 взрывоопасности по классификации взрывоопасных зон, а также на открытом воздухе. Во избежание риска утечек и аварий не допускается размещение запорной арматуры в местах, где окружающая среда разрушающе действует на сталь, алюминий, каучук. При монтаже газового клапана необходимо совместить стрелку на корпусе с направлением течения газа и предусмотреть место для беспрепятственного доступа к рукоятке взвода.

Другие модели серии Madas M16/RM NC

Доступны для заказа газовые электромагнитные клапаны с разными типами и диаметрами соединений (резьбой, фланцами до DN300), электропитанием 12В, 24В, 230В, для оснащения газовых установок с максимальным давлением 500 и 6000 мбар.
