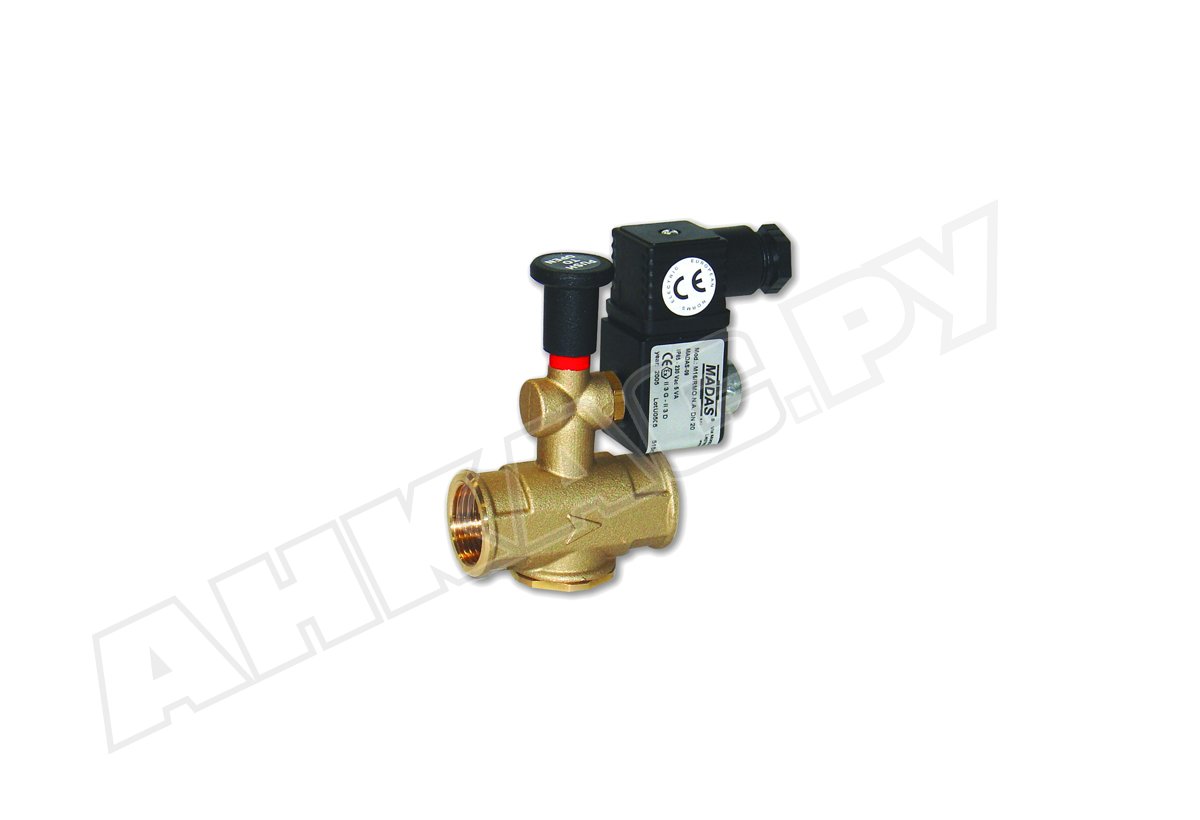

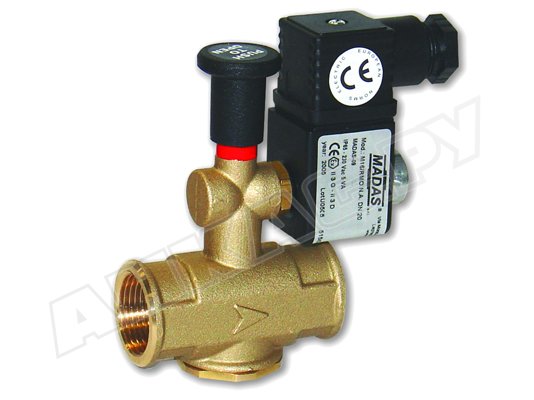

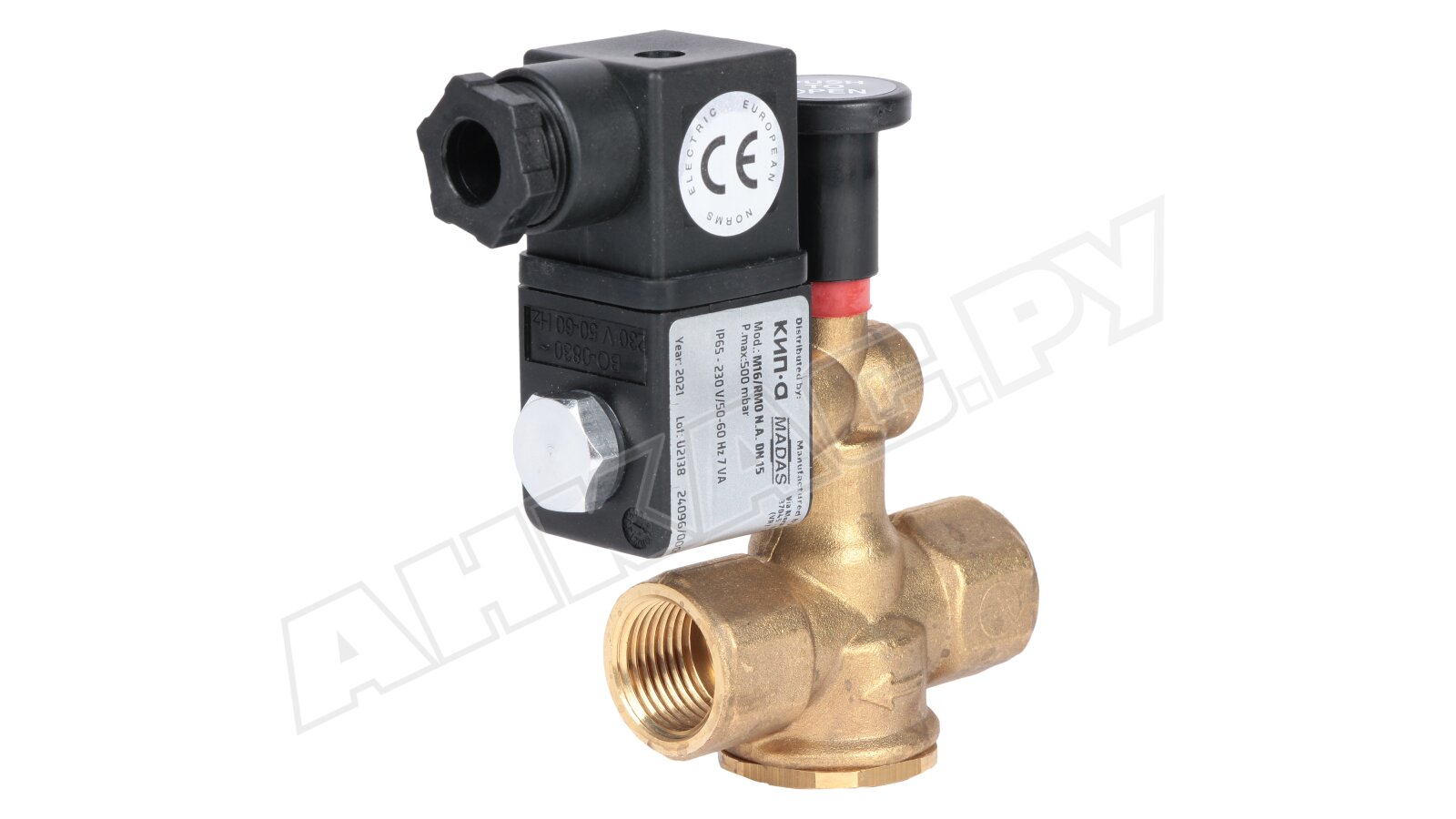

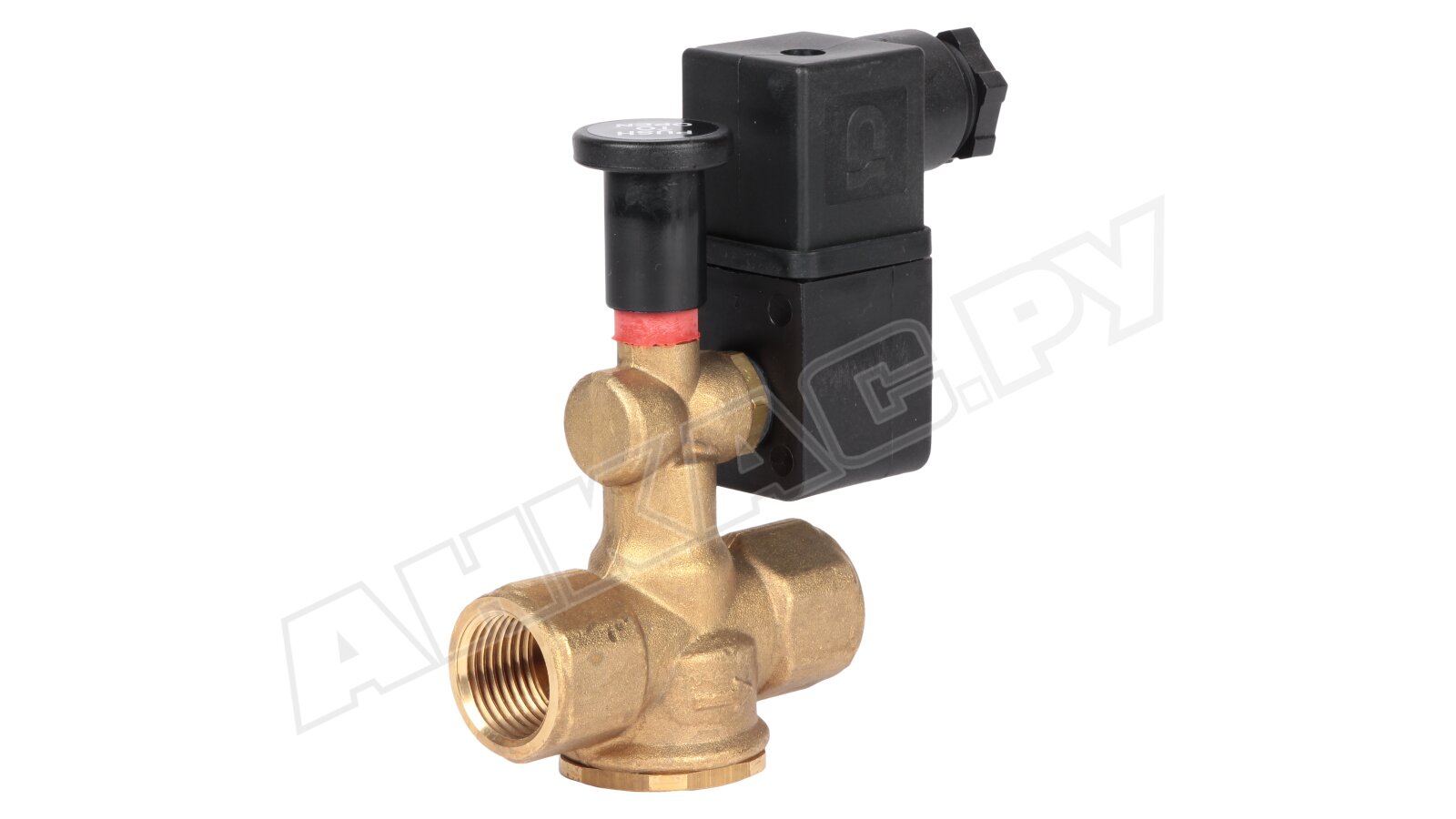

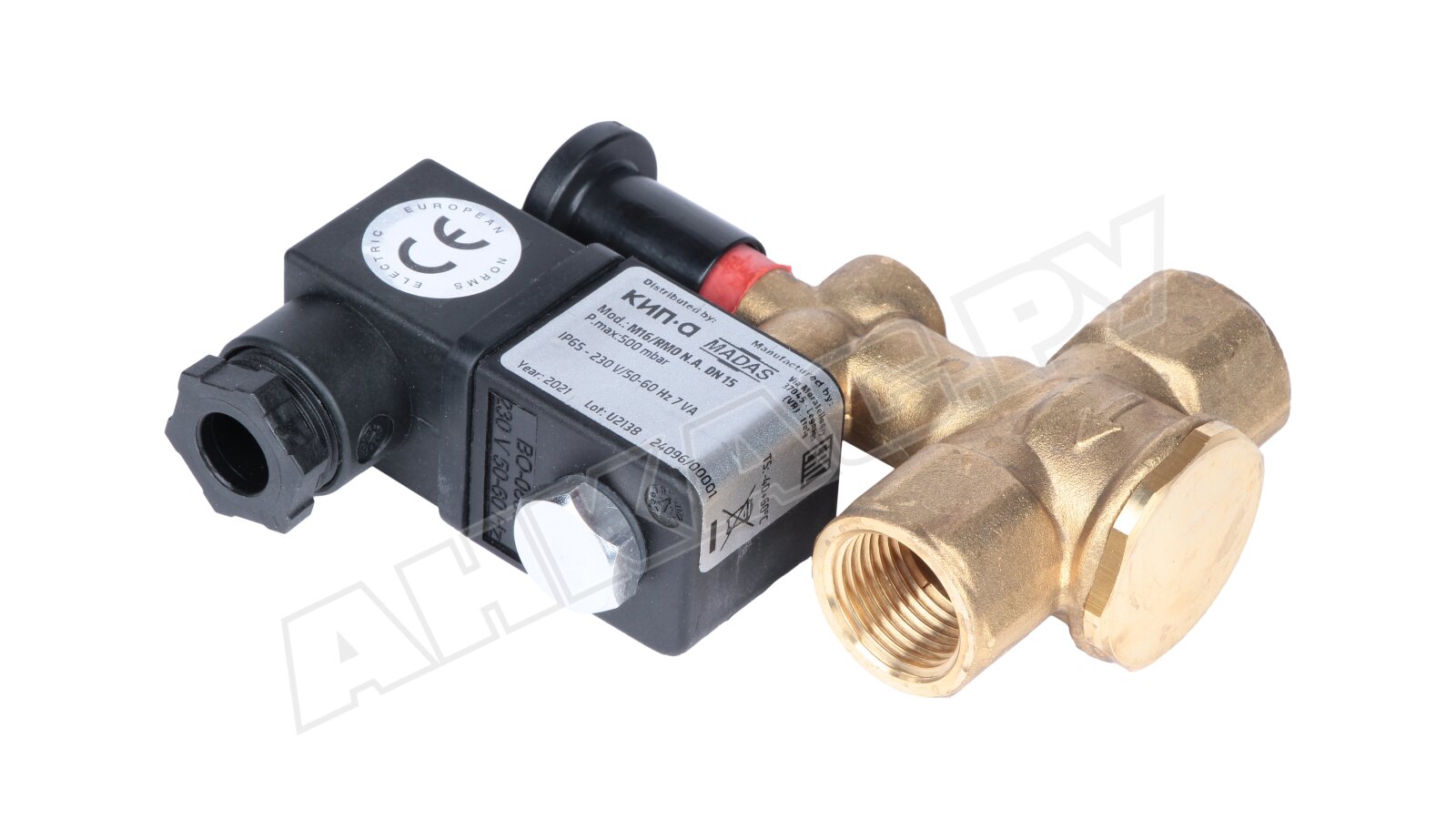

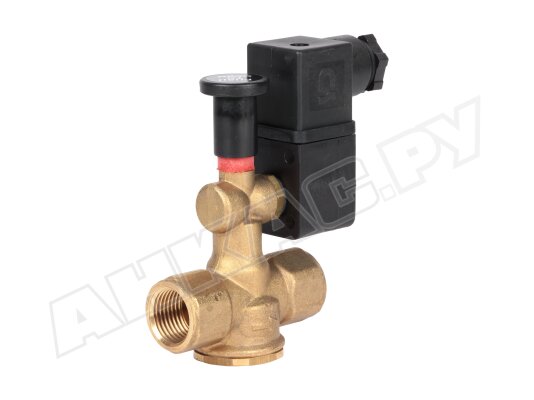

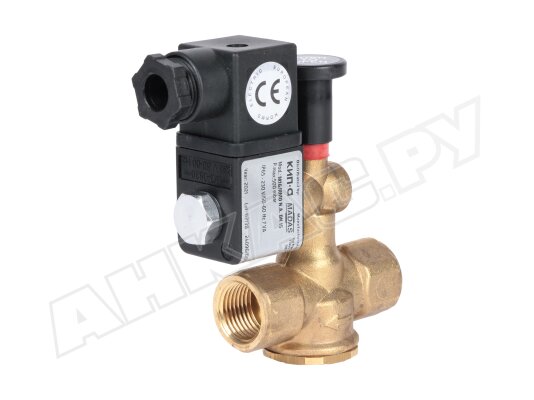

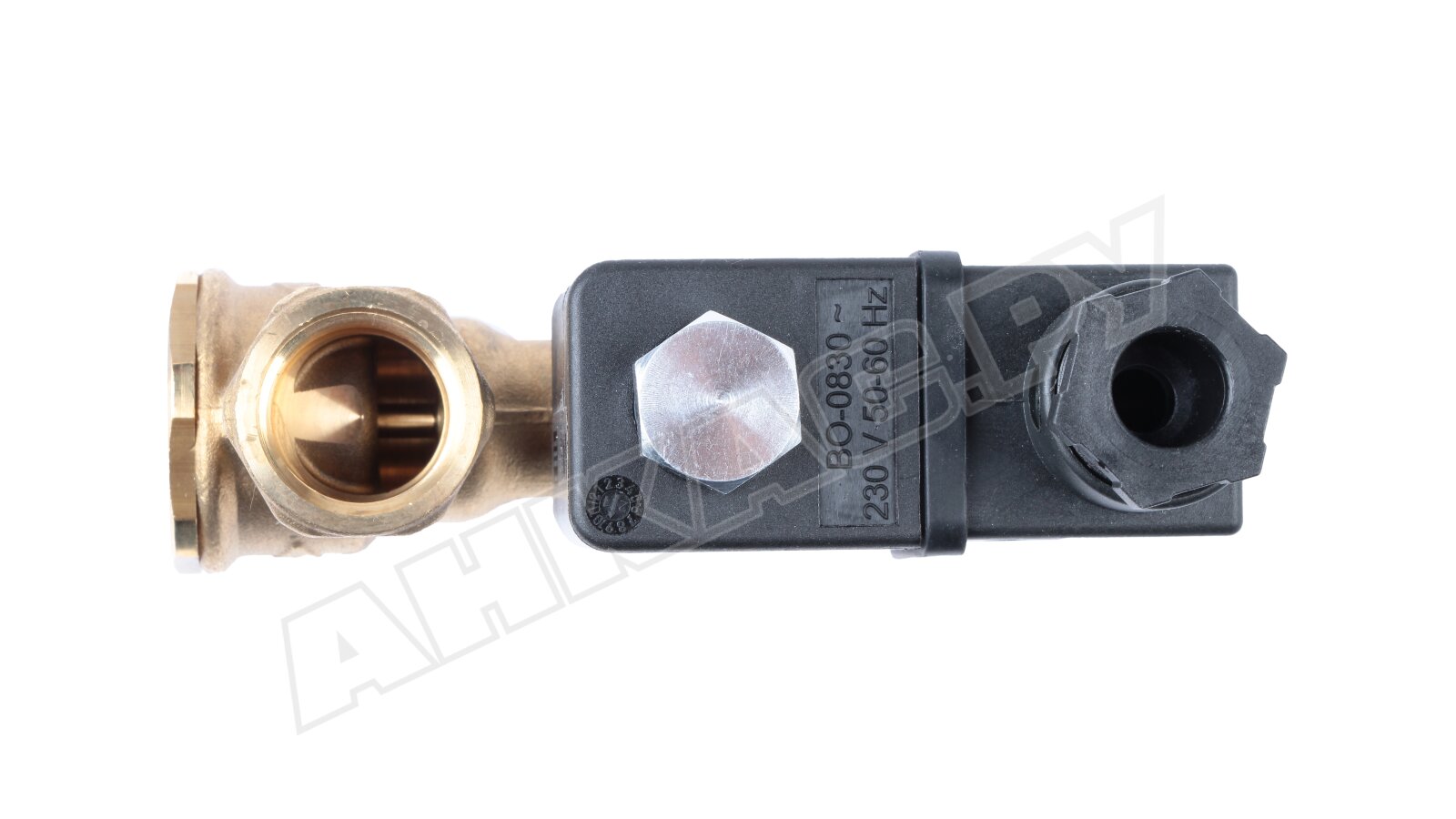

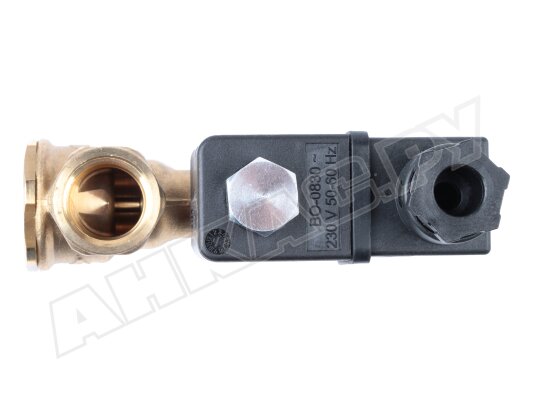

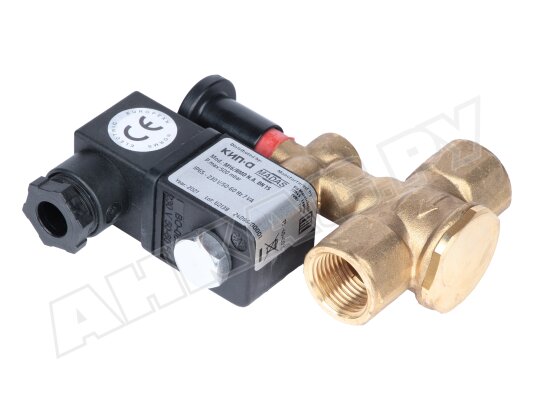

Газовый электромагнитный клапан Madas M16/RMO N.A. DN 15

Газовый электромагнитный клапан Madas RO02 008 входит в серию быстродействующих, нормально-открытых запорных устройств с ручным взводом. Используется в промышленных установках с давлением газа до 500 мбар.

Виды газа

Рабочей средой является метан, сжиженный газ, азот, воздух (сухой газ). Исполнение для биогаза и попутного газа предоставляется по отдельному запросу.

Особенности

M16/RMO N.A. – нормально-открытый электромагнитный клапан с ручным взводом и быстрым закрытием. Для открытия клапана используется рукоятка. Взвод выполняется поэтапно, с учетом выравнивания давления на входе и выходе. Закрытие осуществляется при подаче напряжения на электромагнитную катушку.

Основные параметры:

• работа от электросети 230 В, -15%, +10%, 50/60 Гц;
• максимально допустимое давление газа: 500 мбар;
• соответствие классу «А» герметичности по EN 161;
• быстродействие, перекрытие подачи газа в течение < 1 сек.;
• резьбовые отверстия Rp ½" для интеграции в систему;
• класс нагревостойкости изоляции: F (+155°);
• диапазон эксплуатационных температур: -40...+60 °C;
• максимальная температура поверхности корпуса: +70 °C;
• установка в горизонтальные или вертикальные трубопроводы (катушка вверху);
• 10-летний эксплуатационный ресурс (6 тыс. рабочих циклов).

Применение

Газовый клапан Madas RO02 применяется в качестве запорно-регулирующего органа в магистральных трубопроводах, газогорелочных устройствах с давлением рабочей среды до 500 мбар.

Устройство э/м клапана

Электромагнитный газовый клапан собран в латунном корпусе с резьбовыми соединениями (внутренняя резьба) для монтажа в систему. Произведен из нержавеющей стали (оцинкованной, марки 430F), штампованного алюминия, латуни, алюминия 11S, NBR-каучука, стойких к составу газов, износу, температурным воздействиям. По требованию покупателя устанавливается фильтрующая сетка на входе в клапан.

Электрические контакты защищены по стандарту IP65, что обеспечивает бесперебойную работу запорного устройства в промышленных помещениях и на открытом воздухе.

Место размещения

Допускается установка клапана в помещениях зоны 2 по классификации взрывоопасных зон. Окружающая среда не должна вызывать коррозию металла и разрушение каучука. При установке на улице необходимо защитить клапан от воздействия атмосферных осадков.

Монтаж осуществляется преимущественно до регулятора давления газа, с учетом направления потока газа, указанного стрелкой на корпусе. При выборе места установки необходимо предусмотреть свободный доступ к рычагу взвода.
