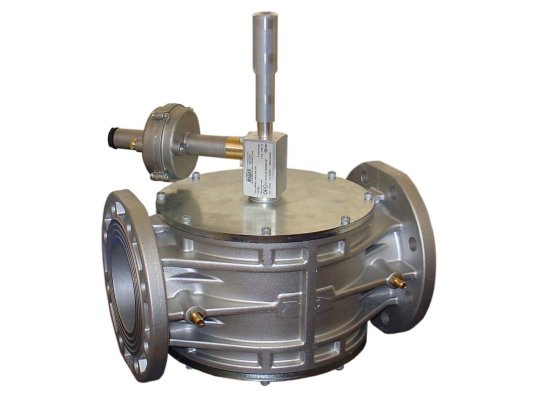

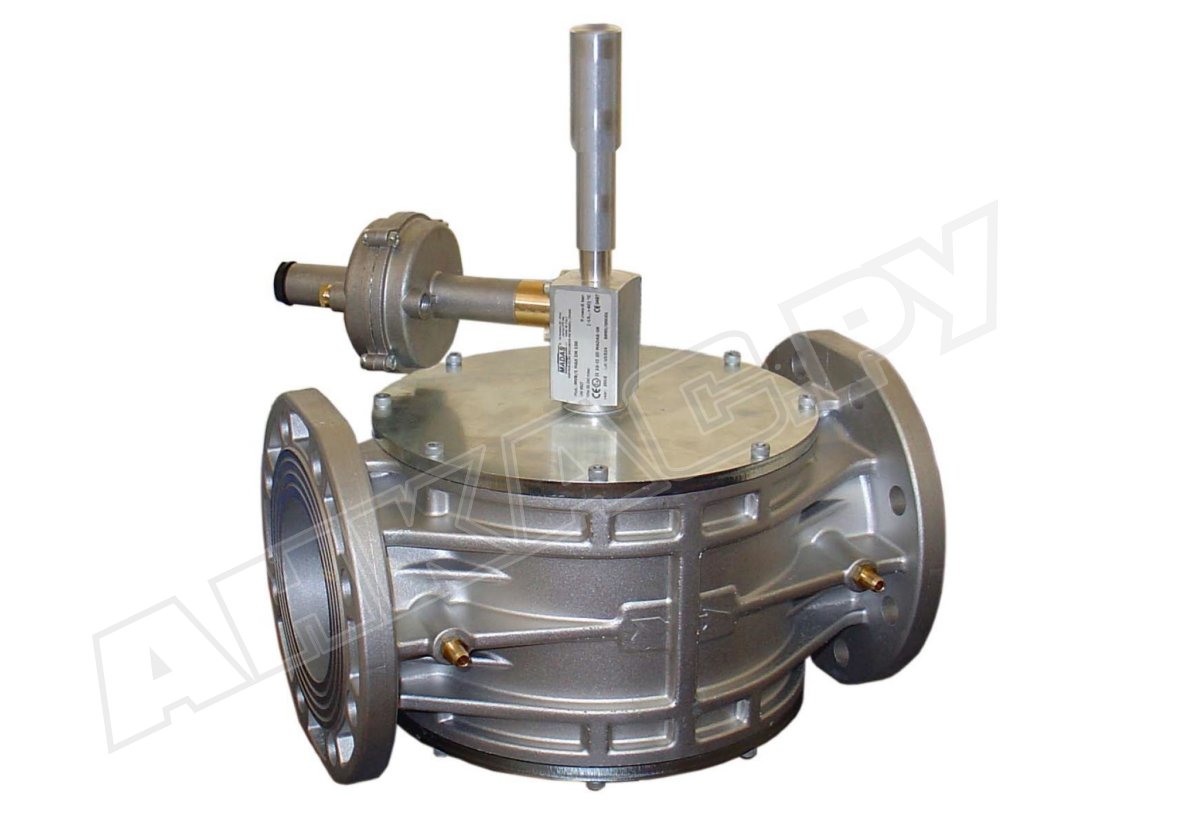

Предохранительно-запорный клапан Madas VB060024

Предохранительно-запорный клапан Madas VB060024 предотвращает выход из строя газовых приборов из-за превышения давления газа. Закрывается автоматически, открывается вручную. Быстро и герметично перекрывает поток, исключает утечки газа.

Подробнее о модели

Клапан отсекает поток газа, защищая газовое оборудование от избыточного давления. Срабатывает автоматически при аварийном повышении давления после регулятора (более заданного значения). Взвод клапана в исходное положение осуществляется вручную с помощью рукоятки после устранения причин аварийного перекрытия потока.

Запорный предохранительный клапан соответствует классу «А» герметичности по европейскому стандарту EN 161. Собран в алюминиевом коррозиестойком корпусе, оснащен деталями из нержавеющей стали, латуни, газонепроницаемыми уплотнениями из NBR-каучука. Подходит для эксплуатации при низких и высоких температурах окружающего воздуха.

Рабочая среда

Клапан применяется для оснащения систем, потребляющих природный, сжиженный газ, азот, воздух (сухие неагрессивные газы по ГОСТ 5542-87).

Основные характеристики:

• диапазон давления после регулятора: 400-800 мбар;
• быстрое срабатывание, закрытие в течение 1 сек. при избыточном давлении;
• присоединение с помощью резьбы Rp 1 1/2";
• максимальное давление в магистрали: 6000 мбар;
• рабочий ресурс: не менее 6тысяч циклов;
• допустимые эксплуатационные температуры: -40...+60 °C;
• патрубок G ¼” для отведения избыточного газа наружу (при необходимости);
• варианты монтажного положения: горизонтальное и вертикальное (кроме вниз механизмом взвода).

Установка в систему

Клапан монтируется до регулятора давления газа. За регулятором в трубопровод на расстоянии в 5 раз превышающем диаметр трубы встраивается импульсная линия (медная трубка), которая подсоединяется к патрубку G ¼” клапана.

Для правильной и быстрой сборки на корпус нанесена стрелка, указывающая ход потока. При выборе места установки необходимо предусмотреть свободный доступ к рычагу взвода.

Применение

Madas VB060024 служит для обеспечения функции безопасности. Автоматически отсекает поток в случае аварийного повышения давления в газопроводе (за значение, заданное на регуляторе давления). Используется в промышленных горелках котлов, теплогенераторов, технологических теплопроводов.

Рабочее пространство

Клапан Madas VB060024 подходит для размещения в помещениях зоны 1 взрывоопасности по стандарту 51330.9-99. Не пригоден для эксплуатации на объектах с агрессивной средой, вызывающей разрушение конструктивных элементов и уплотнений.

Достоинства:

• мгновенное отсечение потока, безопасная эксплуатация газовой установки;
• высокий уровень герметичности;
• вариативность положения при монтаже;
• применение в системах с давлением до 6 бар;
• безотказная работа при низких температурах окружающей среды.

Клапан безопасности сертифицирован по европейским стандартам.
