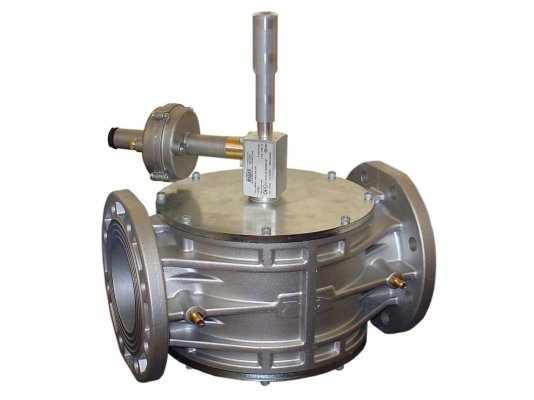

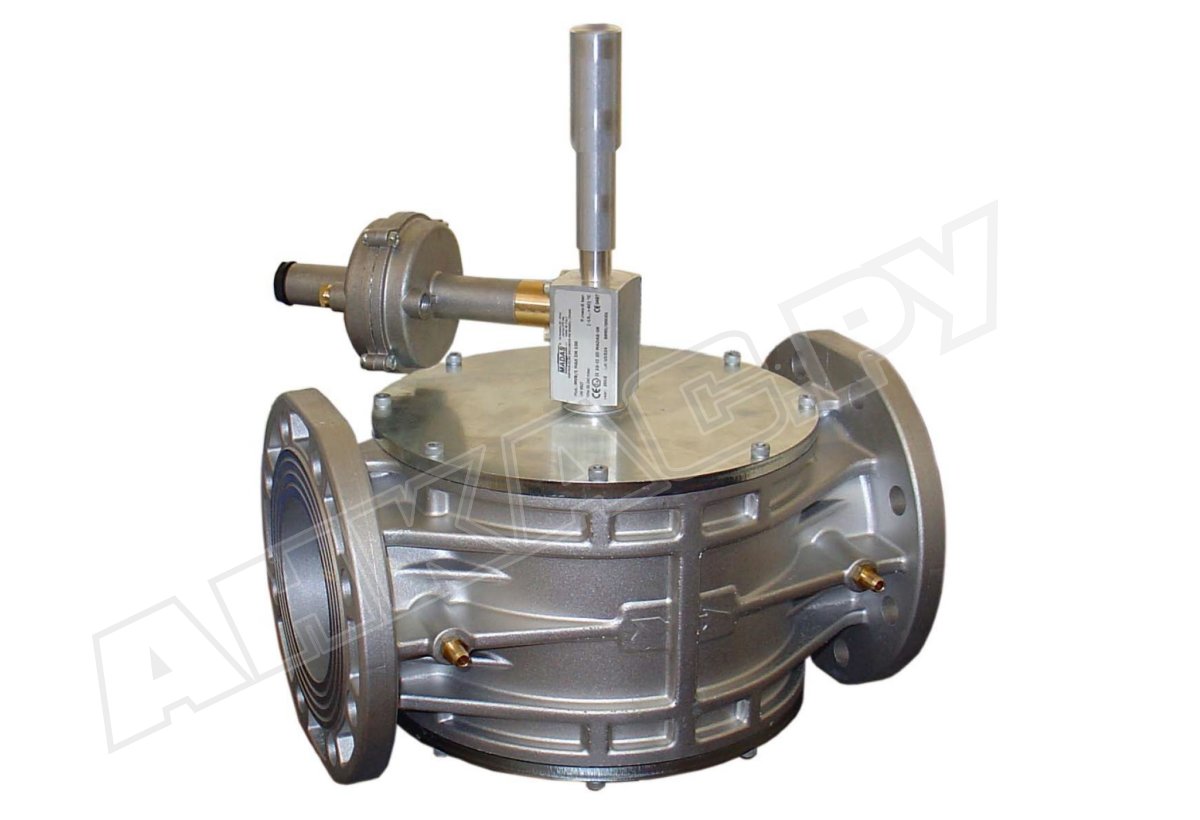

Предохранительно-запорный клапан Madas VB070024

Предохранительно-запорный клапан Madas VB070024 служит для обеспечения безопасной работы промышленной газовой установки. Отвечает за быстрое и герметичное перекрытие потока, направляемого к газопотребляющему устройству при превышении максимально допустимого давления за регулятором. Входит в серию клапанов с ручным взводом. Отличается быстрым срабатыванием, высоким классом герметичности, всепогодным исполнением.

Основные данные и особенности:

• виды газа: метан, сжиженный газ, азот, воздух (сухой неагрессивный газ по ГОСТ);
• максимальное давление в подающей магистрали: 6 бар;
• время закрытия: < 1 сек. при превышении давления за регулирующим устройством;
• класс «А» герметичности по европейскому стандарту EN 161;
• интеграция в систему на резьбовые соединения Rp 2";
• диапазон настройки давления на выходе из регулятора: 400-800 мбар;
• патрубок G ¼” для отвода избыточного газа наружу (применяется при необходимости);
• патрубок G ¼” для подключения к системе после регулятора;
• рабочий ресурс: 6 тысяч циклов;
• варианты монтажной ориентации: горизонтальная и вертикальная (кроме вниз механизмом взвода).

Конструкция и монтаж

Запорный клапан Madas VB070024 рассчитан на высокое давление газа, внешние температуры окружающей среды -40...+60 °C. Собран в высокопрочном корпусе из алюминия. Уплотнения выполнены из NBR-каучука, отличающегося газонепроницаемыми свойствами.

Клапан открывается вручную после выяснения и устранения причин, вызвавших его закрытие. Для возврата в исходное положение оснащен рычагом.

Монтаж клапана осуществляется до регулятора давления газа. В трубу после регулятора на расстоянии, превышающем в 5 раз ее диаметр, встраивается импульсная линия из медной трубки, другой конец которой соединяется с выходным патрубком G ¼” клапана.

Позиционирование запорного устройства выполняется с учетом стрелки на корпусе, указывающей направление течения газа (к потребителю). Допускается вертикальный и горизонтальный монтаж. Для удобства взвода клапана необходимо предусмотреть свободный доступ к механизму.

Функция клапана

MadasVB070024 выполняет функцию клапана безопасности. Перекрывает подачу газа к потребителю, защищая оборудование от поломки и аварийных ситуаций из-за избыточного давления.

Достоинства:

• быстрое закрытие подачи газа;
• высокий класс герметичности;
• применение в системах с давлением газа до 6 бар;
• износостойкая конструкция из стали, латуни, алюминия;
• горизонтальный и вертикальный монтаж;
• исполнение для всепогодной эксплуатации.

Требования к месту применения

Запорный предохранительный клапан служит для размещения в помещениях зоны 1 взрывоопасности по ГОСТ 51330.9-99 при условии, что внешняя среда не вызывает разрушение материалов конструкции и уплотнений.
