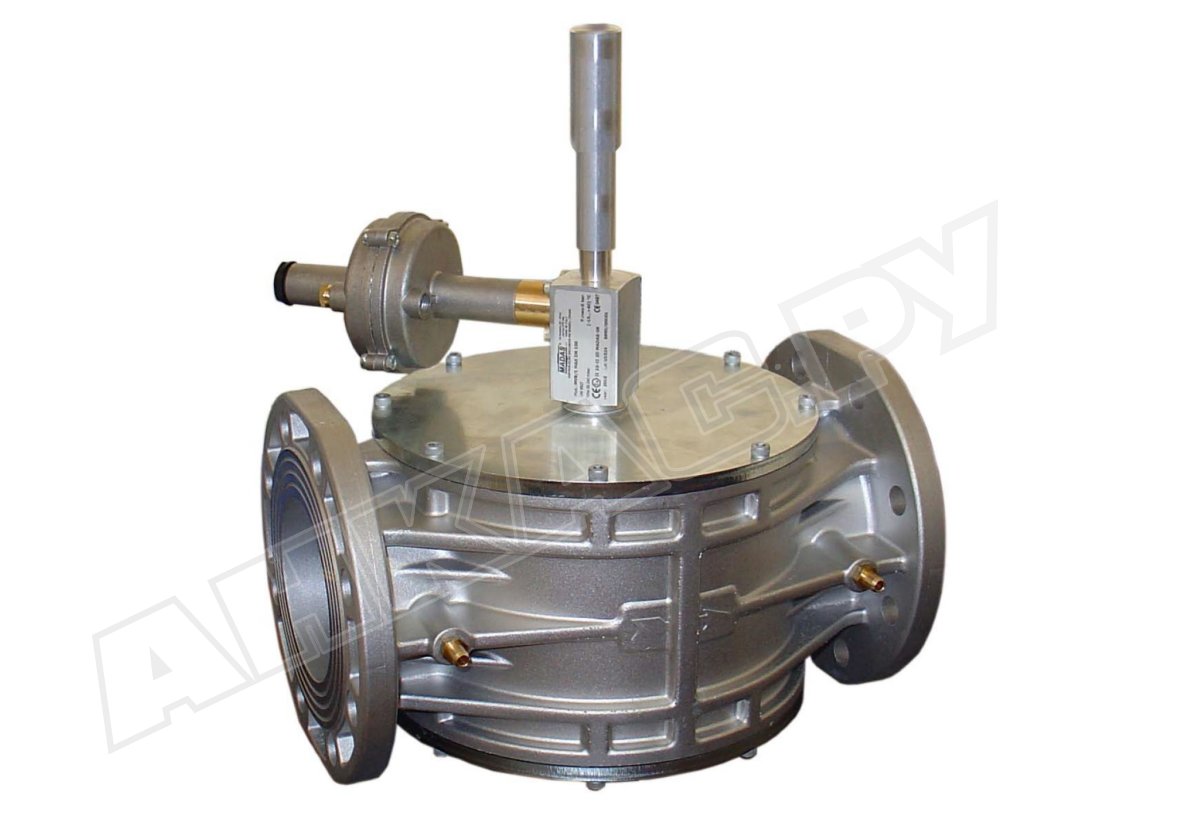

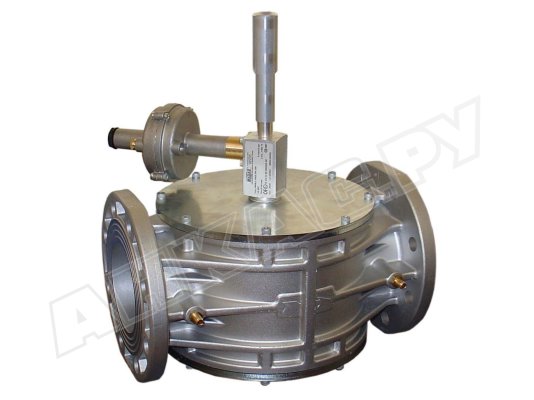

Предохранительно-запорный клапан Madas VB070029

Предохранительно-запорный клапан Madas VB070029 используется в промышленных газовых установках в качестве устройства защиты от избыточного давления газа. Мгновенно перекрывает газ при превышении давления после регулятора заданной величины, надежно герметизирует поток. Открывается только вручную, когда установлены и устранены причины, вызвавшие аварийную остановку подачи газа.

Рабочие параметры и особенности модели:

• работа с газами: метаном, сжиженным газом, воздухом, азотом (сухие неагрессивные газы);
• максимально допустимое давление в магистрали подачи: 6000 мбар;
• класс «А» герметичности по европейскому стандарту EN 161;
• быстрое срабатывание, в течение < 1 сек. при превышении давления;
• монтаж в систему с помощью резьбового соединения Rp 2";
• эксплуатационный ресурс: не менее 6000 циклов;
• допустимый диапазон выходного давления (на выходе из регулятора): 30-450 мбар;
• 2 патрубка G ¼” для отвода газа наружу и подключения к системе после регулятора;
• горизонтальное и вертикальное положение в системе (за исключением вниз механизмом взвода).

Устройство и монтаж

Предохранительный газовый клапан собран в алюминиевом коррозиестойком корпусе, оснащен газонепроницаемыми уплотнениями. Рассчитан на давление газа до 6 бар, эксплуатацию в большинстве климатических зон. Для взвода клапана после срабатывания предусмотрен рычаг.

Клапан размещается в системе перед регулятором давления газа. В газопровод после регулятора на расстоянии, в 5 раз превышающем диаметр трубы, монтируется импульсная линия из медной трубки, которая вторым концом присоединяется к патрубку G ¼” клапана.

Применение

Madas VB070029 служит для обеспечения функции безопасности, предотвращения аварий и утечек. Защищает газовые приборы и устройства от чрезмерного давления подачи газа, герметично перекрывая поток при аварийном повышении давления (выше значения, установленного на регуляторе).

Условия эксплуатации

Предохранительно-запорный клапан стабильно выполняет свои функции в условиях температур (окружающий воздух) от -40 до +60 °C. Не пригоден для размещения в местах, где внешняя среда действует агрессивно на материалы корпуса, деталей или уплотнений. Подходит для установки в помещениях зоны 1 взрывоопасности по госстандарту 51330.9-99.

Достоинства:

• быстрая отсечка, надежная герметизация потока;
• применение в системах с давлением до 6 бар;
• всепогодное применение;
• вариативность положения в системе;
• надежная, долговечная конструкция.

В серию входят запорные клапаны с резьбовыми и фланцевыми соединениями DN20-DN150.
