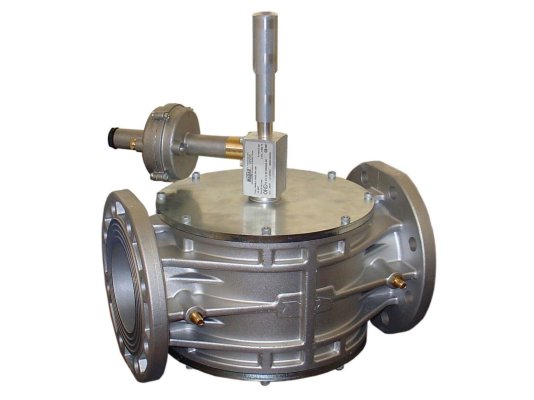

Предохранительно-запорный клапан Madas VB320006

Предохранительно-запорный клапан Madas VB320006 обеспечивает функцию безопасности в промышленных газовых установках. Не допускает повреждение газоиспользующего оборудования вследствие повышения давления газа. После автоматического срабатывания открывается только вручную при условии устранения причин блокировки подачи газа.

Основные параметры:

• виды газа: неагрессивные сухие газы по ГОСТ 5542-87: метан, сжиженный газ, азот, воздух;
• блокировка потока в течение 1 сек. при аварийном повышении давления газа;
• настройка выходного давления в диапазоне 30-450 мбар;
• максимально допустимое давление газа в магистрали: 1 бар;
• ручное открытие с помощью рычага;
• интеграция в систему с помощью фланцев DN 32;
• количество рабочих циклов (ресурс службы): 6 тысяч;
• 2 патрубка G ¼” для выпуска газа и присоединения к системе за регулятором;
• износостойкая конструкция из нержавеющей, оцинкованной стали, алюминия, латуни;
• уплотнения из NBR-каучука с газонепроницаемыми свойствами.

Назначение

Основная задача предохранительно-запорного клапана – перекрывать поток, не допуская подачу газа под недопустимо высоким давлением на газопотребляющее устройство. Клапан срабатывает автоматически при превышении давления в системе заданной величины.

Преимущества

• Быстрое перекрытие подачи газа. Клапан в течение 1 сек. блокирует газопровод при образовании избыточного давления после регулятора.
• Герметичная конструкция. Запорная арматура произведена из износостойких, газонепроницаемых материалов. Надежно перекрывает поток, исключает утечки газа. Соответствует классу «А» герметичности по нормам EN 161.
• Широкий диапазон температур эксплуатации. Клапан работает без перебоев при температурных условиях -40...+60 °C.
• Монтаж в любом положении. Запорная арматура подходит для размещения на горизонтальных, вертикальных газопроводах, за исключением перевернутого положения механизма взвода.
• Долговечная служба. В среднем срок эксплуатации клапана безопасности составляет 40 лет.

Особенности монтажа

Запорный предохранительный клапан Madas VB320006 устанавливается перед регулирующим давление устройством. За регулятором на расстоянии, пятикратно превышающем диаметр газопровода, в трубу врезается импульсная трубка, которая другим концом подсоединяется к патрубку G ¼” клапана.

Для упрощения сборки системы на корпус нанесена стрелка, указывающая ход потока (к потребителю). При установке клапана следует предусмотреть доступность рычага взвода.

Место установки клапана: помещения, соответствующие требованиям к зоне 1 взрывоопасности (по ГОСТ 51330.9-99). В стандартном исполнении (без специальной обработки корпуса) клапан не готов к эксплуатации в условиях агрессивной среды, действующей разрушающе на материалы конструкции.
