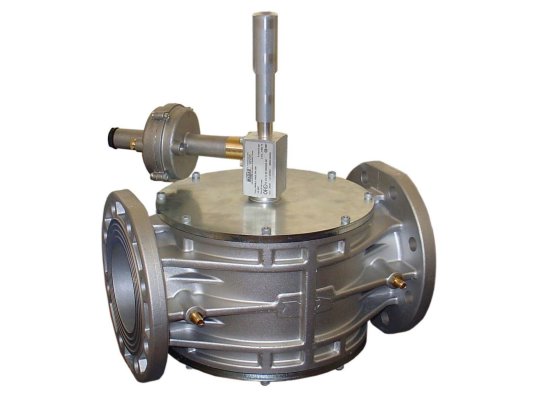

Предохранительно-запорный клапан Madas VB320028 010

Предохранительно-запорный клапан Madas VB320028 010 автоматически закрывается, открывается вручную. Срабатывает при превышении давления подачи газа потребителю, обеспечивая безопасную эксплуатацию газового оборудования и защиту от утечек. Возврат в исходное положение выполняется только после устранения причин аварийного перекрытия газа.

Виды газа

Запорный газовый клапан подходит для работы с природным, сжиженным газом, азотом, воздухом (сухие газы по ГОСТ 5542-87).

Основные параметры и особенности:

• закрытие за 1 секунду при превышении давления заданного значения;
• максимально допустимое давление газа в системе: 6000 мбар;
• патрубки G ¼” для отведения газа наружу и подключения к системе после регулятора;
• настройка исходящего давления в диапазоне 750-3500 мбар;
• присоединение к трубопроводу с помощью фланцев DN 32;
• ресурс службы: не менее 6000 циклов;
• газонепроницаемые уплотнения из бутадиен-нитрильного каучука;
• ручной взвод с помощью механизма возврата.

Преимущества

Быстродействие. Высокий класс герметичности. Запорный клапан автоматически срабатывает в течение 1 секунды при превышении давления на выходе из регулятора заданного значения, герметично перекрывая трубопровод. Соответствует классу «А» герметичности по стандарту EN 161.

Всепогодное применение. Конструкция подходит для эксплуатации в большинстве климатических зон. Рассчитана на температуры окружающей среды -40...+60 °C. Стабильно выполняет свои функции при низких и высоких температурах.

Вариативность монтажной ориентации. Предохранительно-запорный клапан может размещаться на горизонтальных и вертикальных участках трубопровода (кроме вниз рукояткой взвода).

Установка в систему

Клапан безопасности устанавливается в систему перед регулятором давления газа. В трубу за регулятором на пятикратном расстоянии, превышающем ее диаметр, монтируется импульсная линия из медной трубки, которая соединяется с патрубком G ¼” клапана.

Запорное устройство встраивается в систему с учетом направления течения газа, обозначенного стрелкой на корпусе. При размещении клапана в системе механизм взвода должен располагаться вверху. Также следует обеспечить свободный доступ к рычагу возврата.

Требования к месту установки

Клапан Madas VB320028 подходит для установки и эксплуатации в помещениях зоны 1 взрывоопасности (ГОСТ 51330.9-99). Не пригоден для размещения в местах с внешней средой, агрессивно действующей на материалы конструкции и способной вызвать их разрушение.
