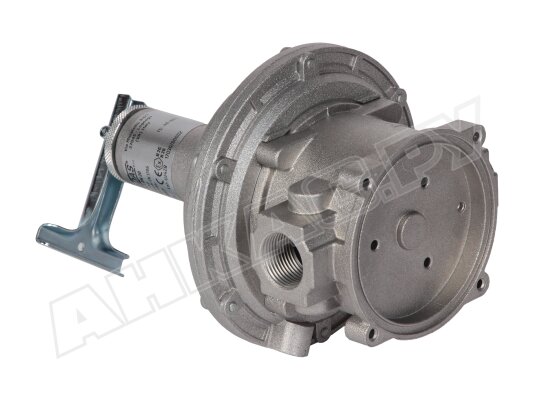

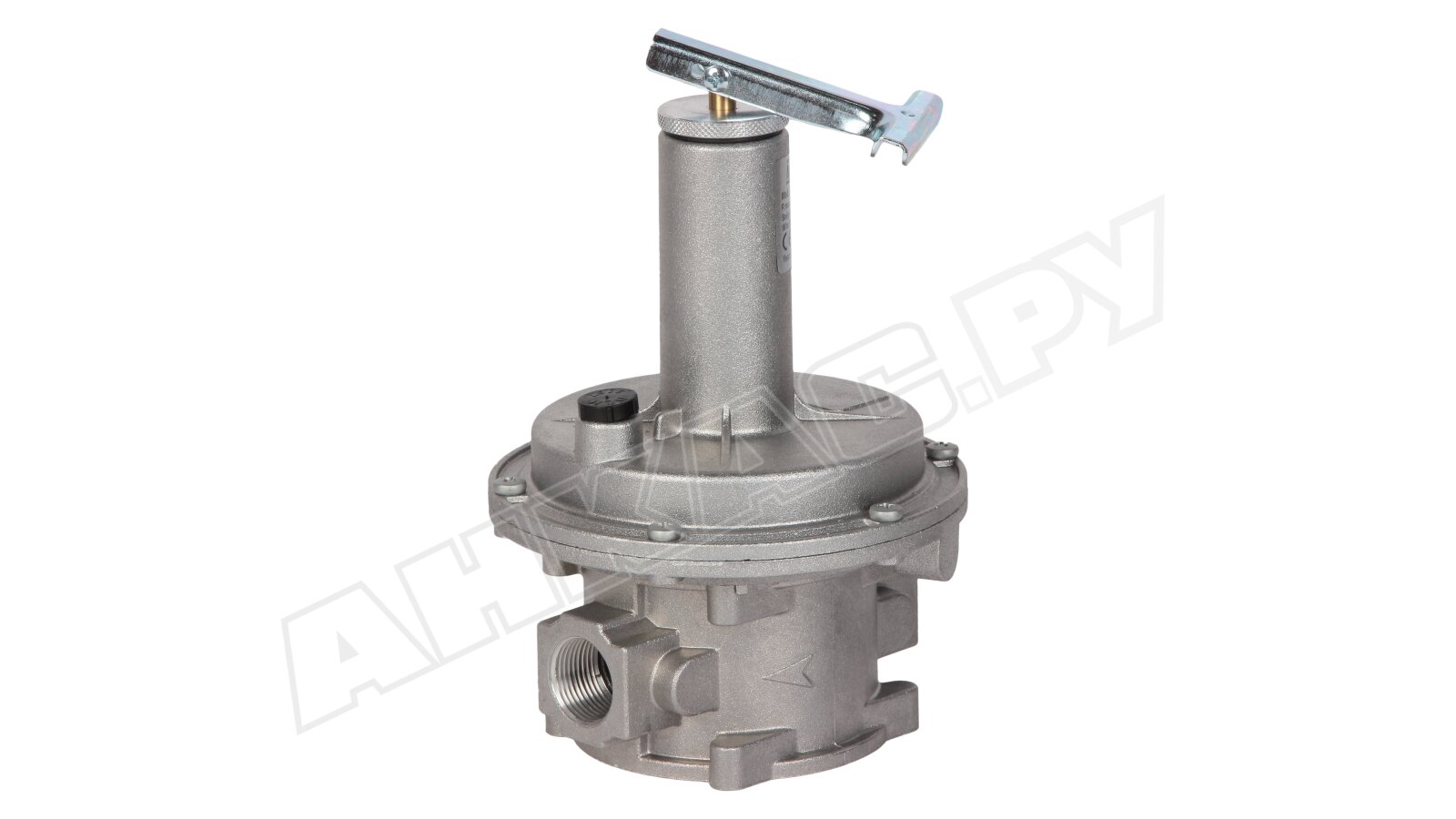

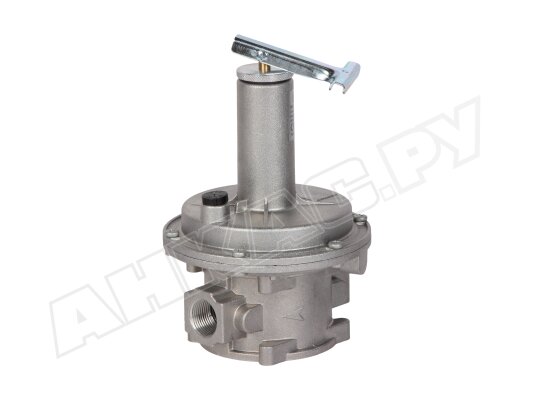

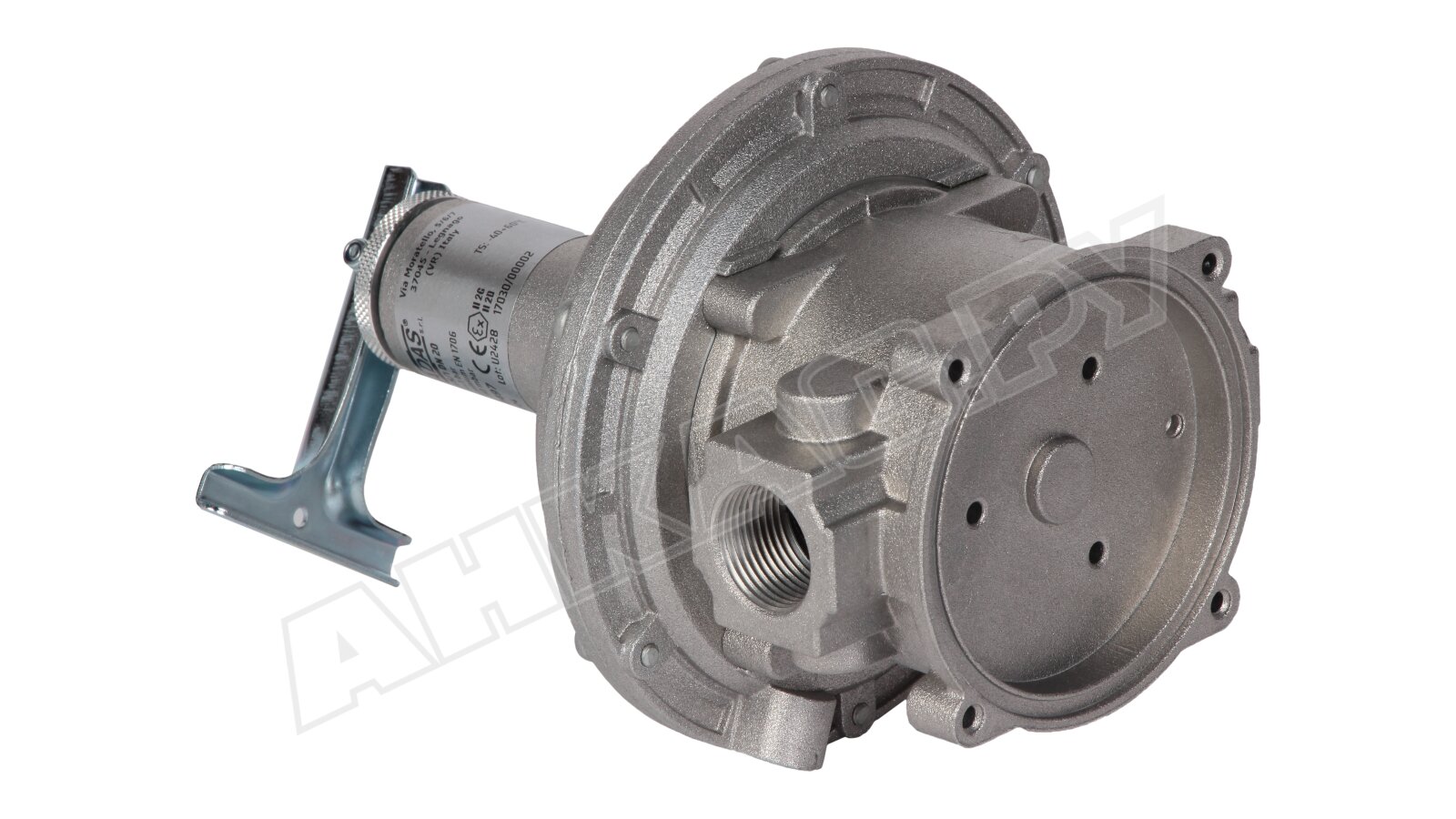

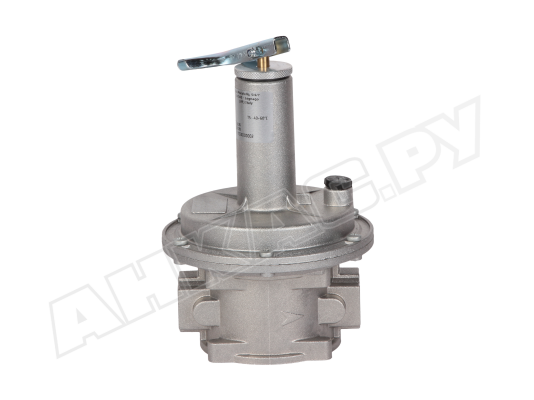

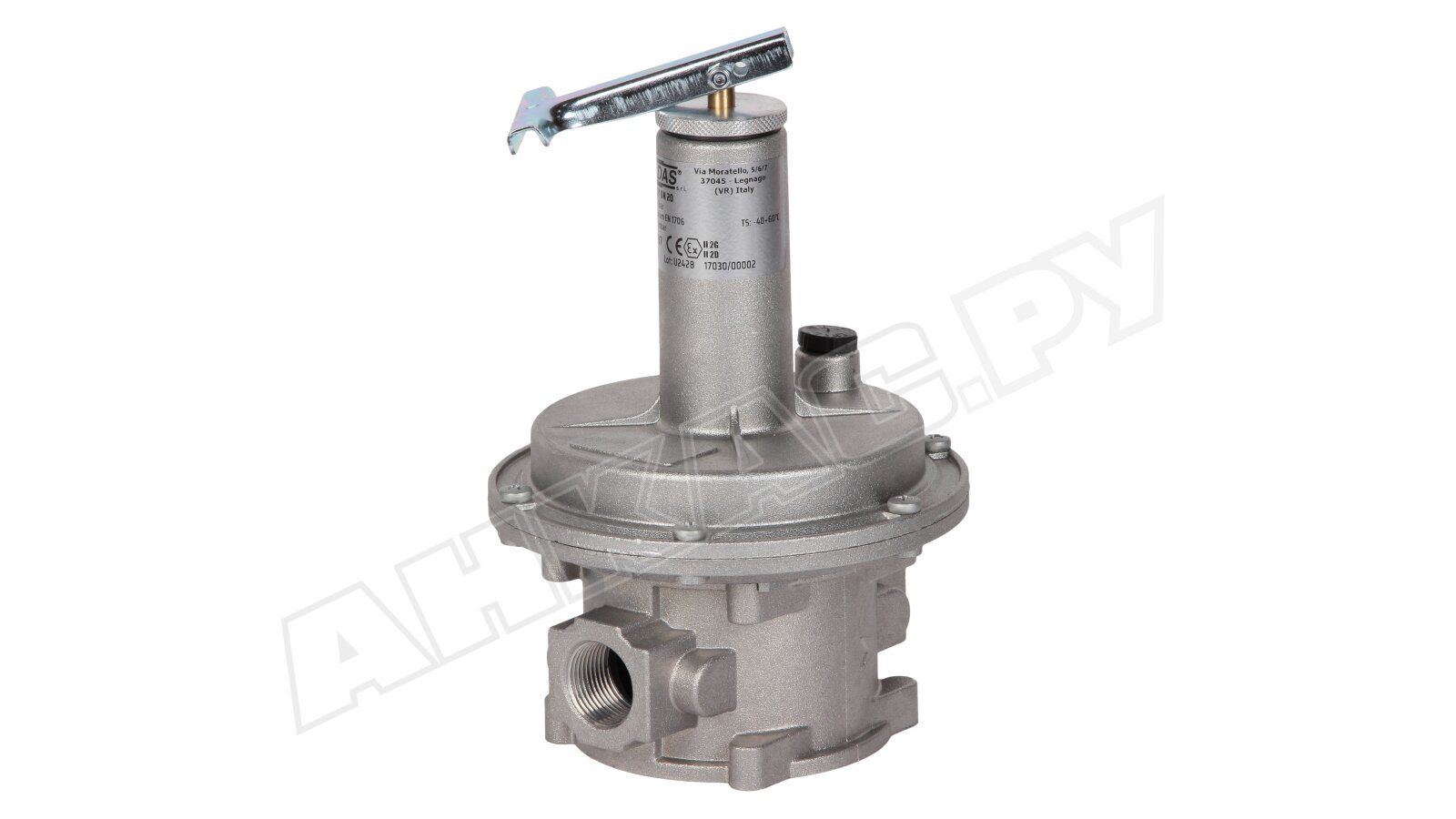

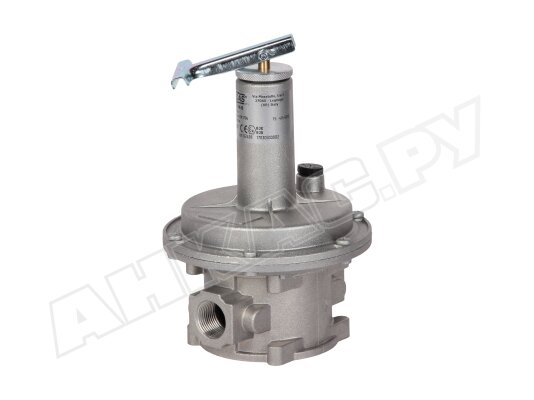

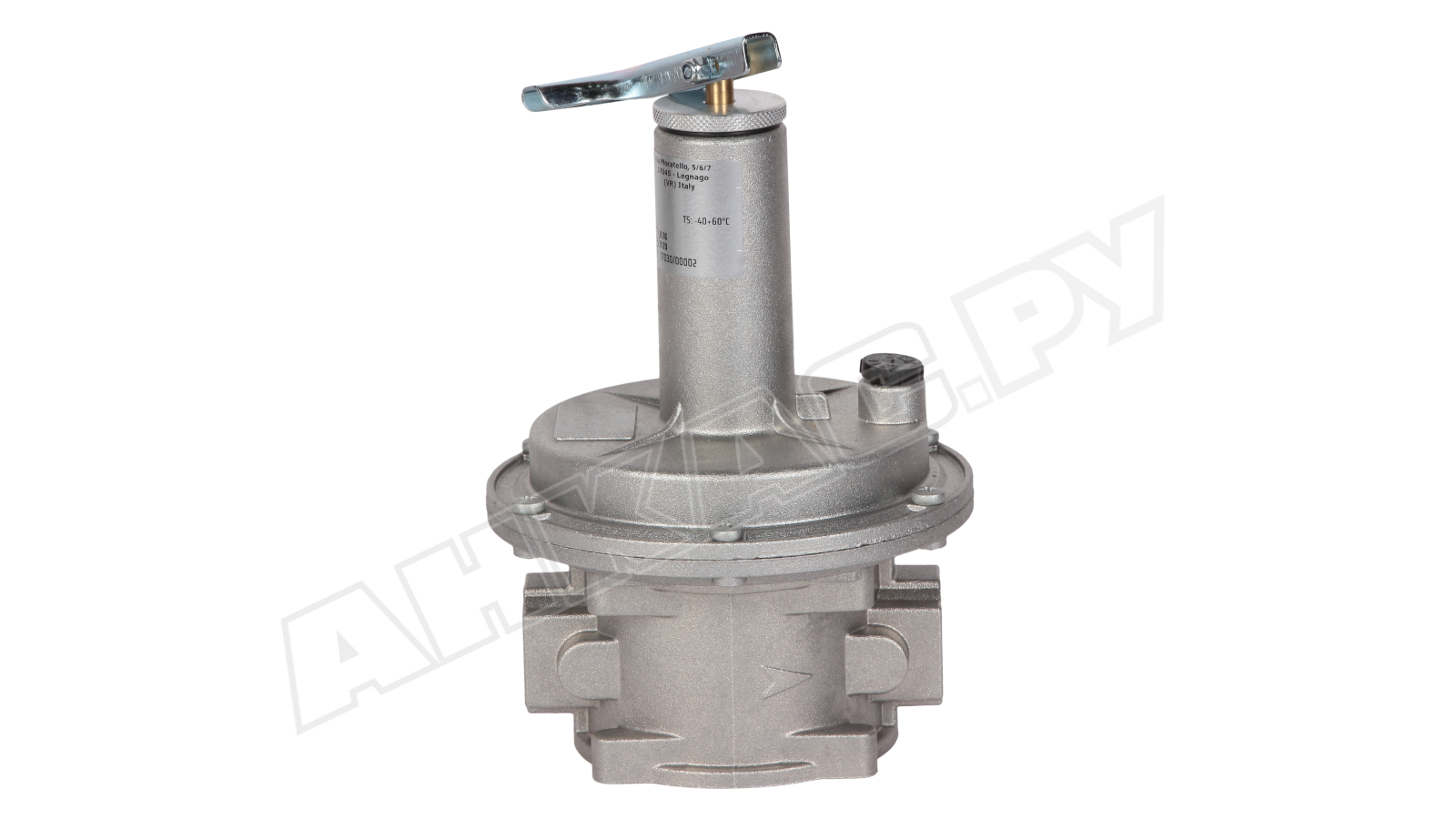

Предохранительно-сбросной клапан Madas MVS/1 DN 20, VSL03 010

Предохранительно-сбросной клапан Madas VSL03 010 отвечает за выполнение дополнительной функции безопасности в газовых установках с давлением до 1 бар, не допускает подачи газа на горелку под чрезмерно высоким давлением. Оснащен устройством принудительного открытия. Отличается точным срабатыванием, высоким классом герметичности, морозостойкостью, значительным ресурсом службы.

Основные параметры:

• диапазон настройки давления срабатывания: 30-110 мбар;
• допустимое давление газа в системе: не более 1000 мбар;
• продолжительность службы: 40 лет;
• корпус из сплава алюминия, нержавеющие узлы;
• уплотнения из газонепроницаемого NBR-каучука;
• интеграция в систему на резьбовые соединения Rp 3/4";
• температурные условия для безотказной работы: -40...+60 °C;
• размещение в любом положении.

Назначение клапана

Сбросной предохранительный клапан Madas VSL03 используется в качестве устройства безопасности, не допускающего образование в системе пикового давления и связанных с этим последствий. За счет своей универсальности ПСК подходит для оснащения бытовых и промышленных установок, сжигающих метан, бутан, пропан и другие коррозионно-неактивные газы. Данный клапан должен обязательно устанавливаться на газопровод с регулятором давления, не оснащенным ПСК.

Особенности Madas VSL03

Предохранительно-сбросной клапан произведен по европейским нормам, соответствует классу «А» герметичности. Конструкция устойчива к износу, коррозии, составу углеводородов, перепадам температур.

Давление срабатывания ПСК задается с помощью регулировочного винта в рамках доступного диапазона пружины. При повышении давления газа после регулятора до заданной настройками величины, клапан срабатывает, сбрасывая избыточный объем газа.

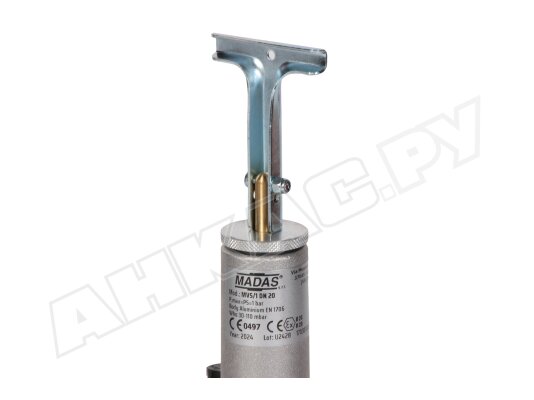

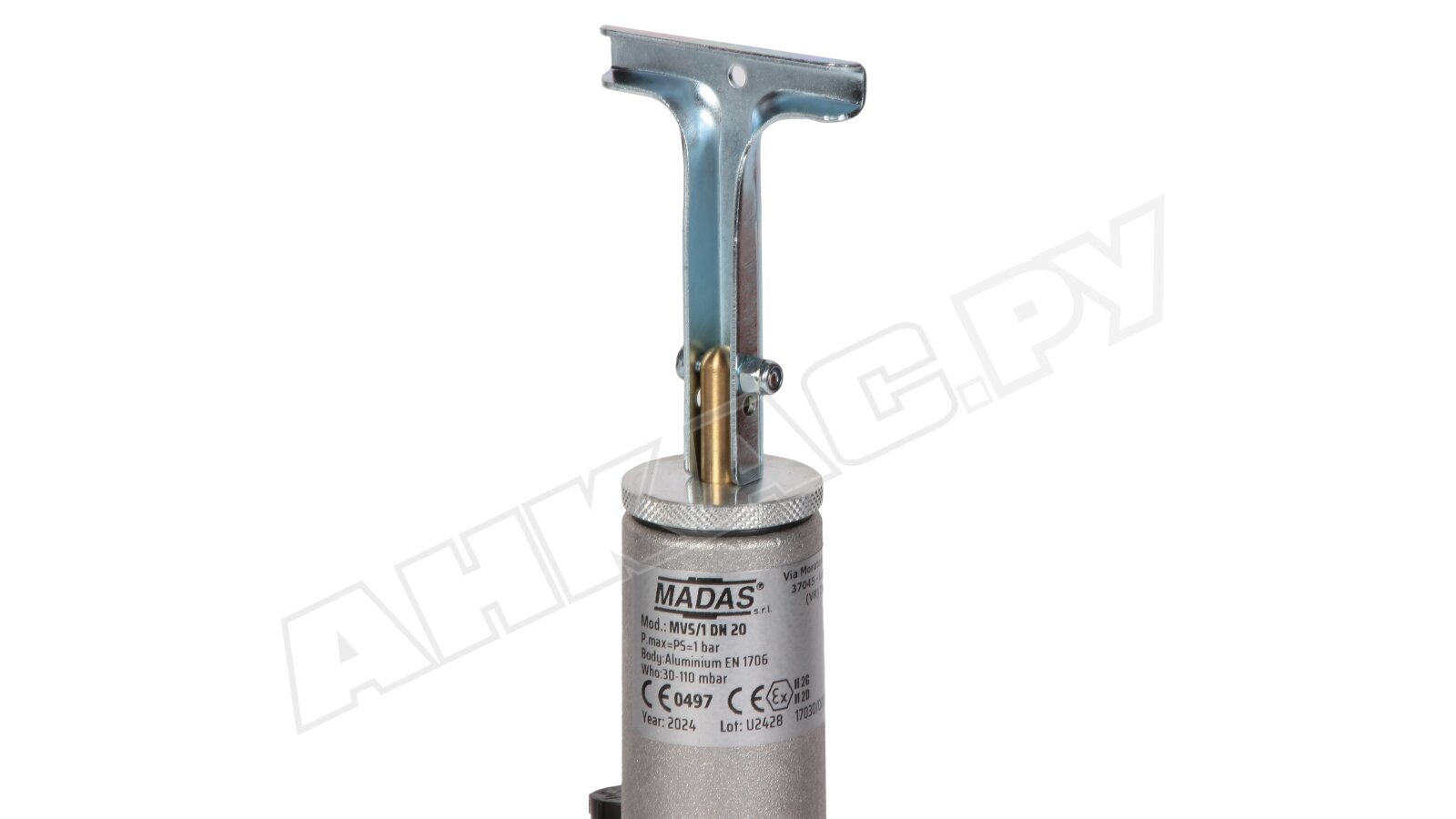

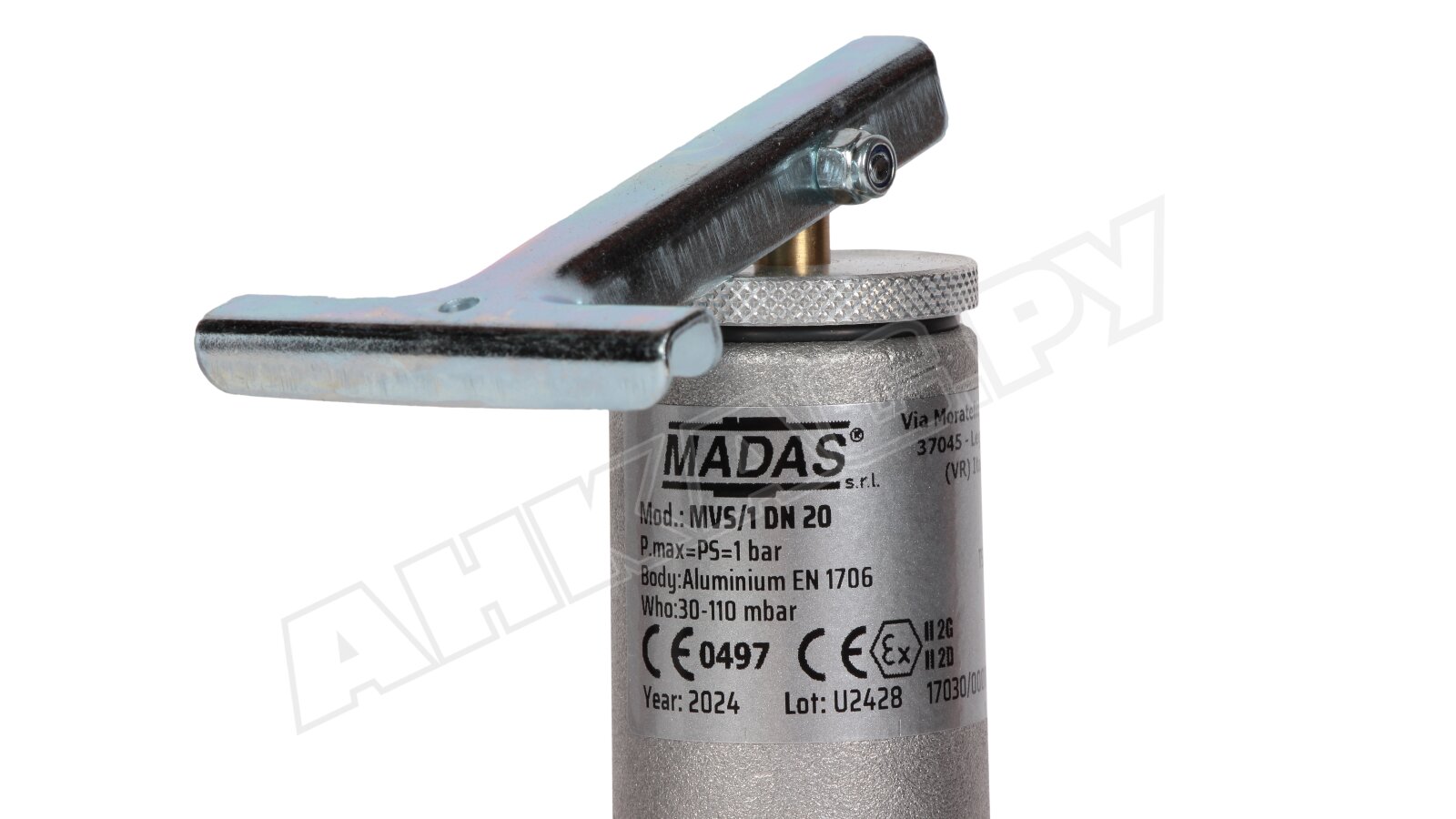

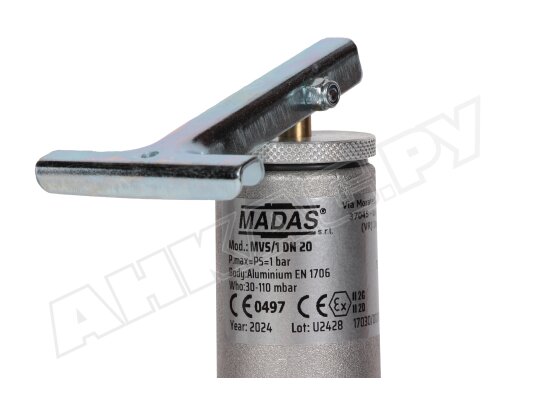

Сбросные клапаны VSL поставляются с рычагом для принудительного открытия затвора.

Установка в систему осуществляется за регулятором давления, с учетом стрелки на корпусе, которая указывает ход потока (в сторону потребителя). Монтаж осуществляется с помощью резьбовых соединений.

ПСК размещается в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не подготовлен для использования в местах с агрессивной средой, способной вызвать окисление металла и повреждение материала уплотнений.

Сервисные операции

Техническое обслуживание предохранительно-сбросного клапана ограничивается проверкой состояния мембраны и уплотняющих прокладок, а также заменой этих принадлежностей в случае износа.

Достоинства:

• безотказная работа, точное срабатывание;
• конструкция класса «А» герметичности;
• рычаг принудительного открытия для ручного сброса газа;
• 40-летний рабочий ресурс;
• установка в систему в любом положении.

ПСК серии Madas MVS/1

В серию Madas MVS/1 входят предохранительно-сбросные клапаны в стандартном и компактном корпусе, с рычагом принудительного открытия и без него, резьбовым и фланцевым соединением DN15–DN 50, для газовых установок с максимальным давлением до 6 бар.
