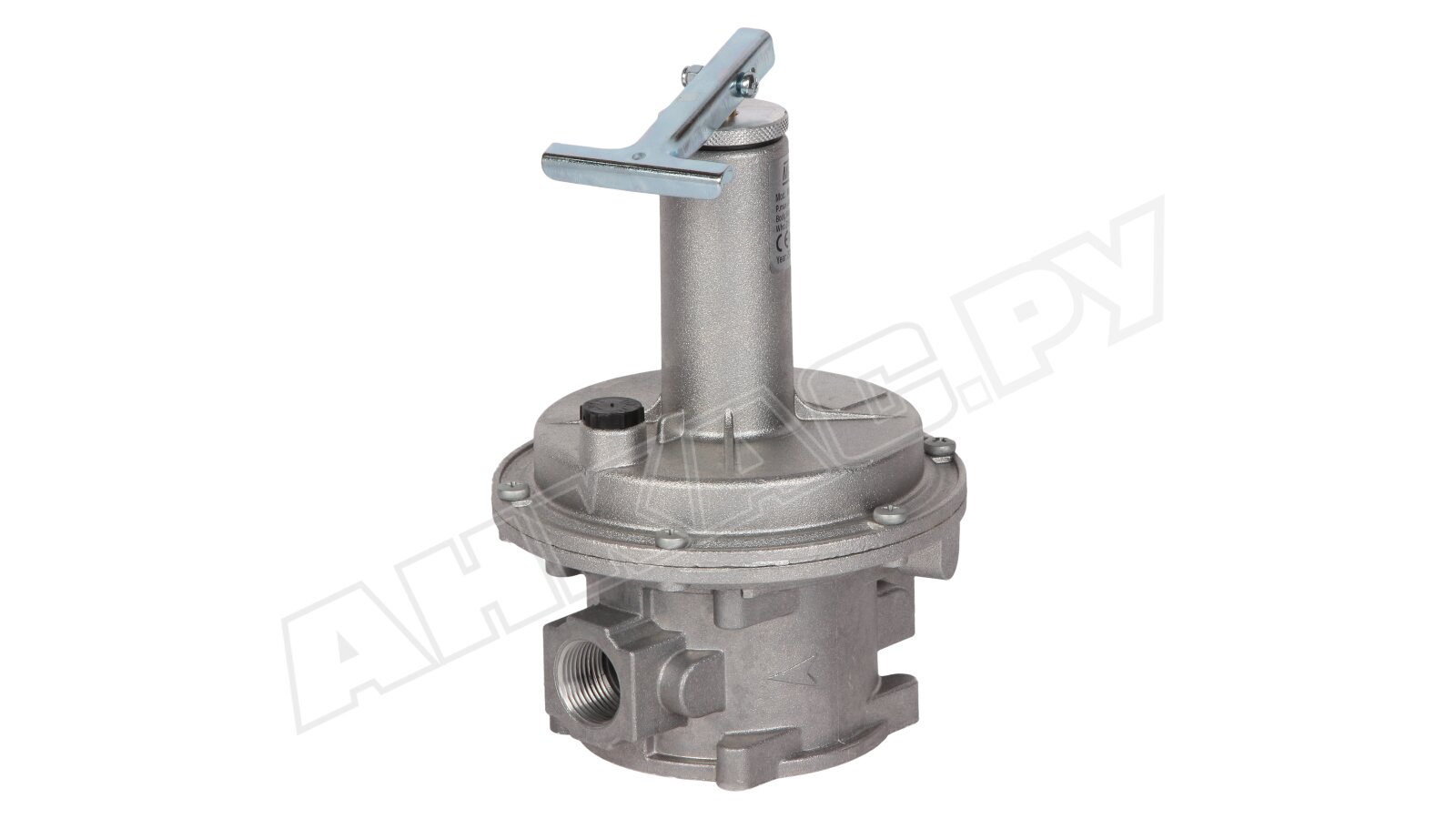

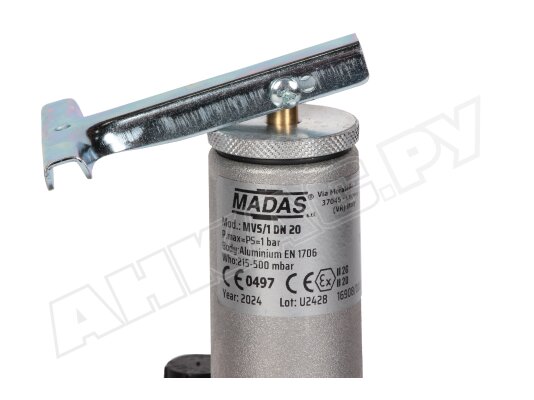

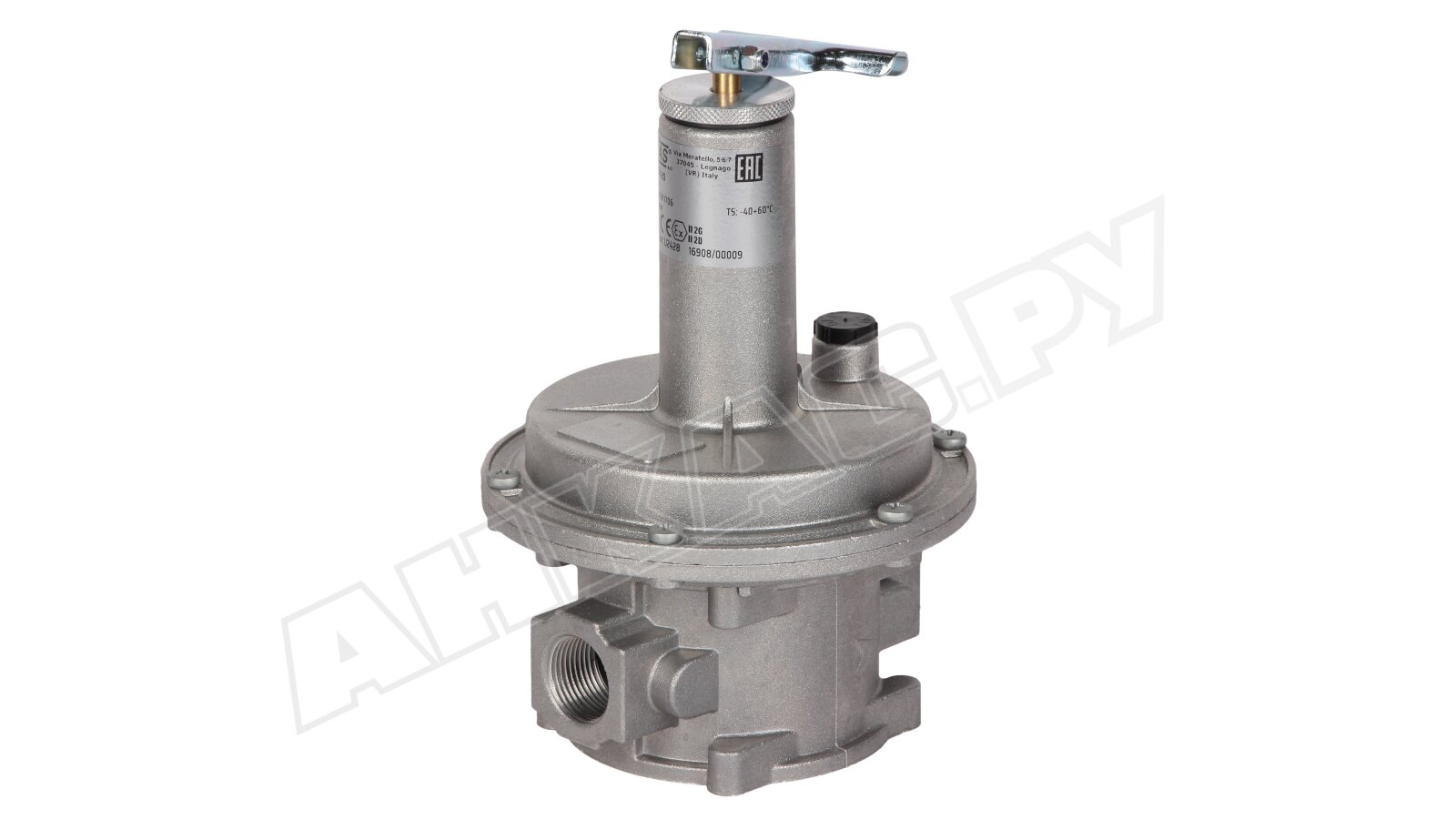

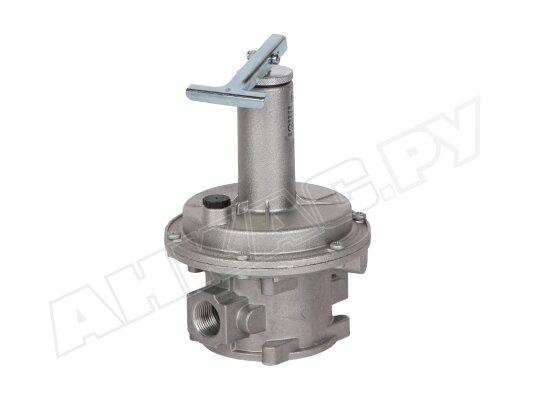

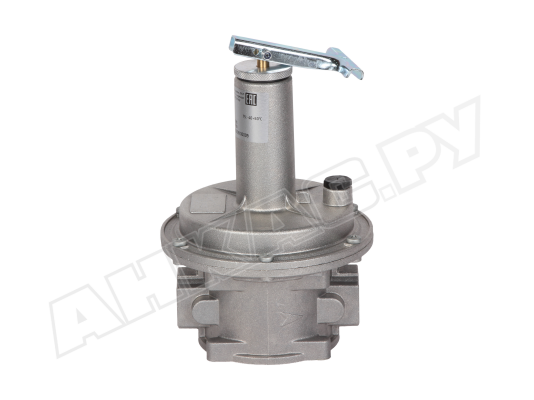

Предохранительно-сбросной клапан Madas MVS/1 DN 20, VSL03 040

Предохранительно-сбросной клапан Madas VSL03 040 используется в промышленных установках для защиты газовой аппаратуры от избыточного давления. Сбрасывает лишний объем газа, не допуская пиковых значений давления и связанных с этим сбоев в работе оборудования. Предназначен для оснащения систем с давлением до 1 бар. Отличается точным срабатыванием, легкой интеграцией в систему, безотказной работой при низких и высоких температурах окружающей среды.

Подробнее о сбросном клапане

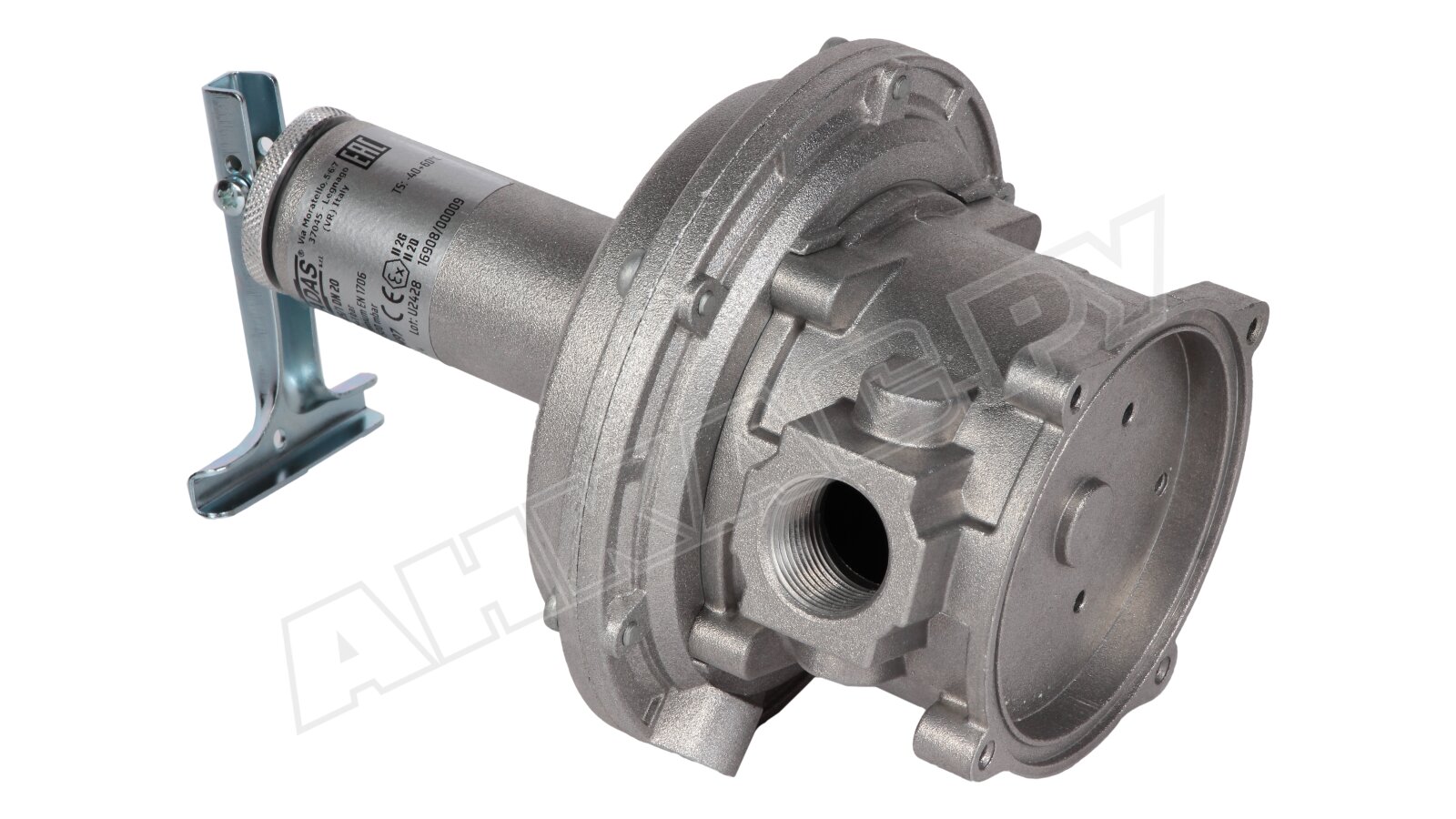

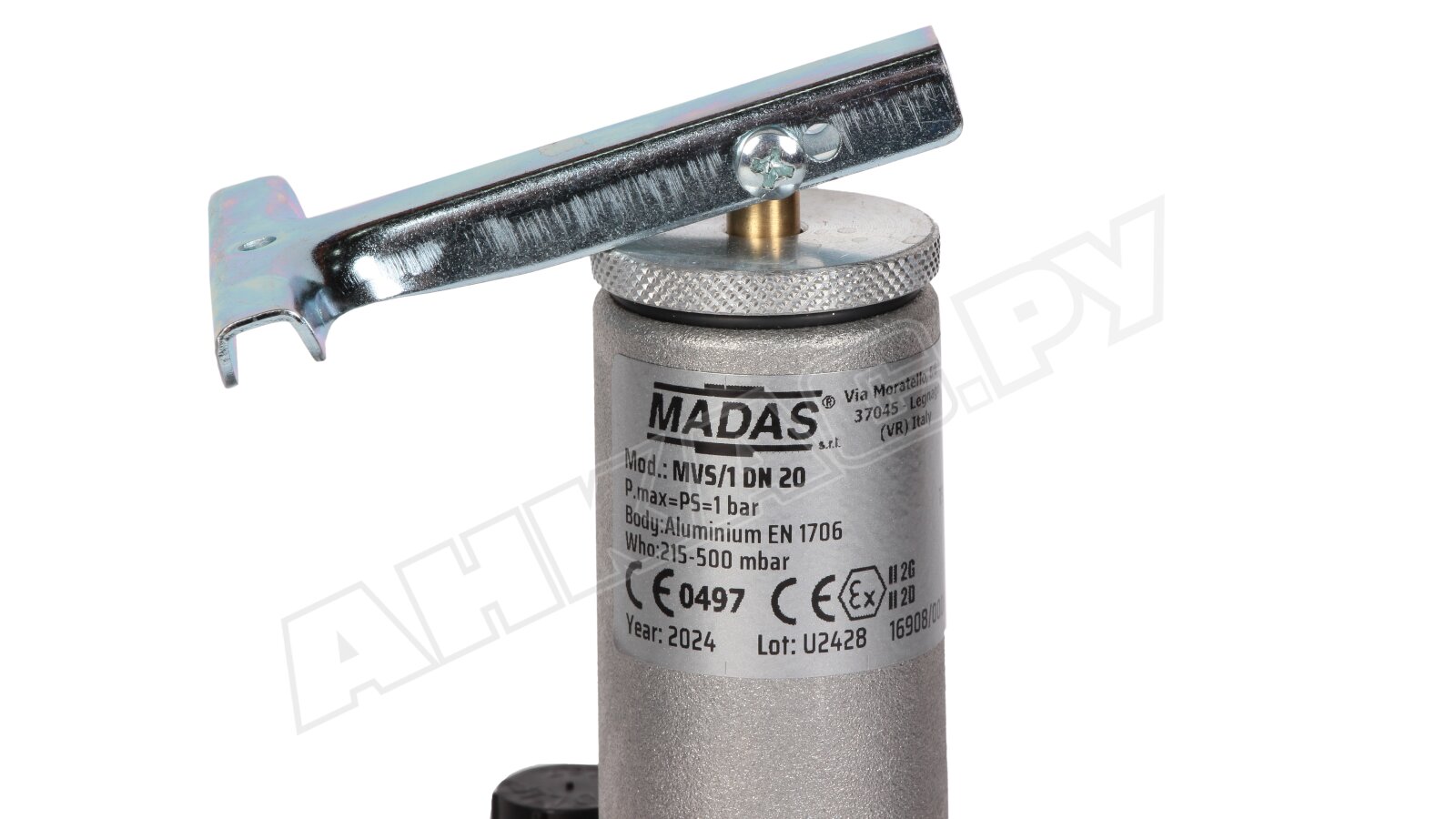

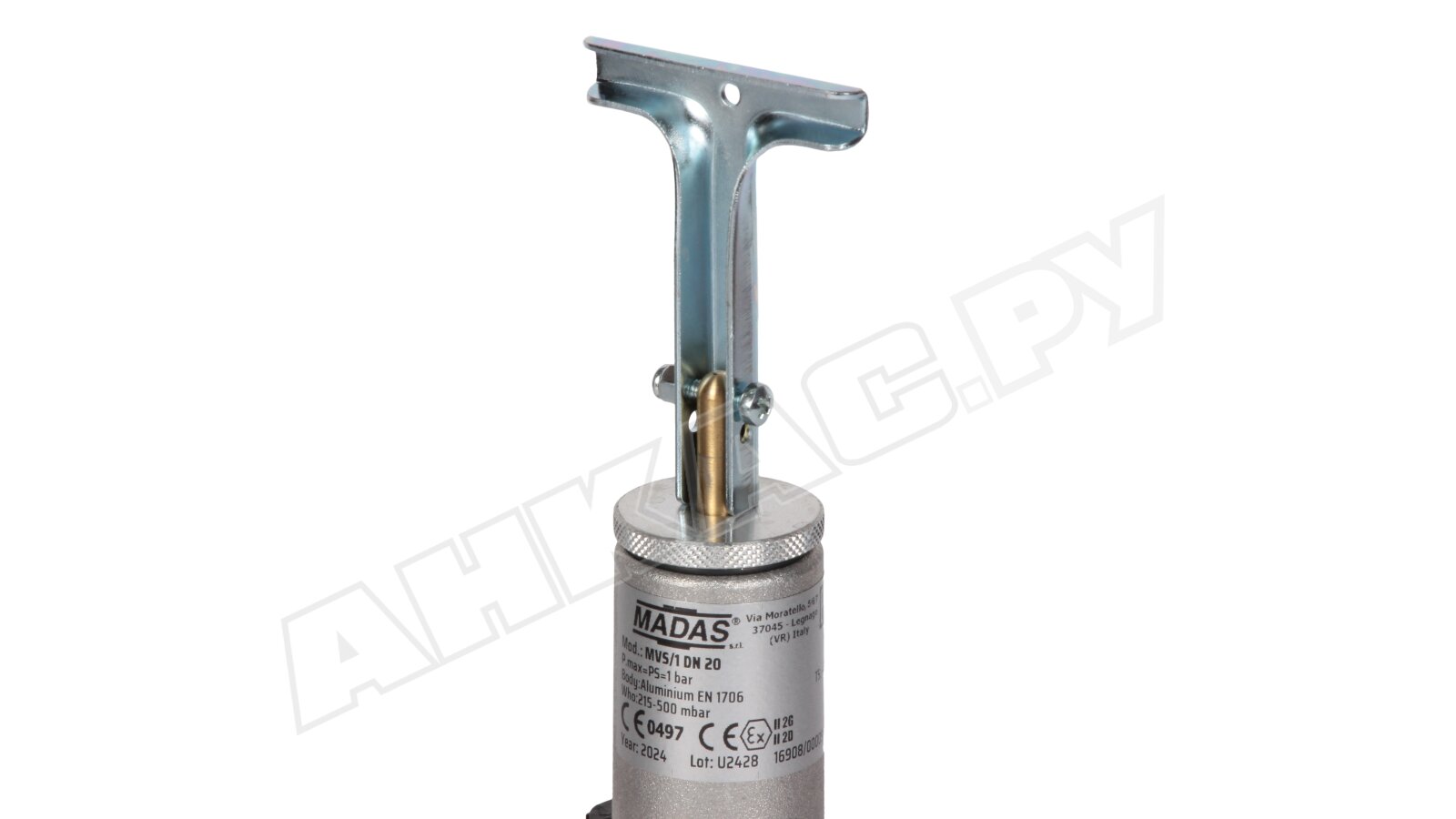

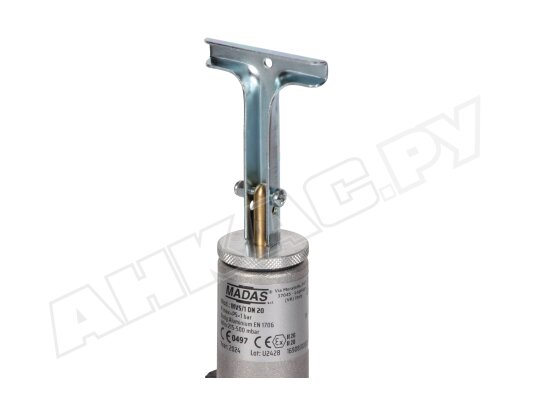

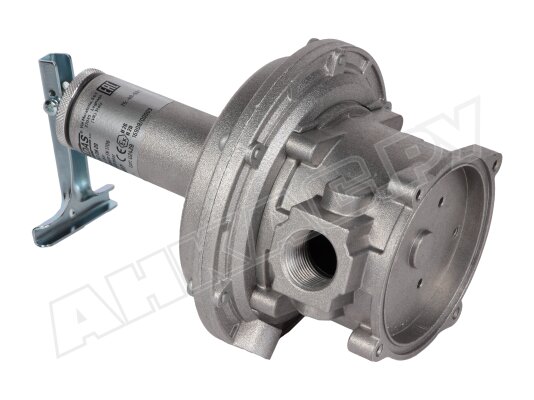

• Madas VSL03 – предохранительно-сбросной клапан, оснащенный устройством принудительного открытия. Клапан сбрасывает избыточный объем газа при повышении давления за регулятором до значения уставки. Диапазон настройки давления пружины: 215-500 мбар.
• Сбросной предохранительный клапан собран в стандартном корпусе из алюминия. Оснащен износостойкими деталями и газонепроницаемыми уплотнениями. Материалы конструкции: алюминий, латунь, нержавеющая и оцинкованная сталь, NBR-каучук. ПСК соответствует классу «А» герметичности по европейским стандартам.
• Клапан безотказно функционирует в широком диапазоне температур (-40...+60 °C). Подходит для применения в большинстве климатических зон. Рассчитан на 40 лет службы.

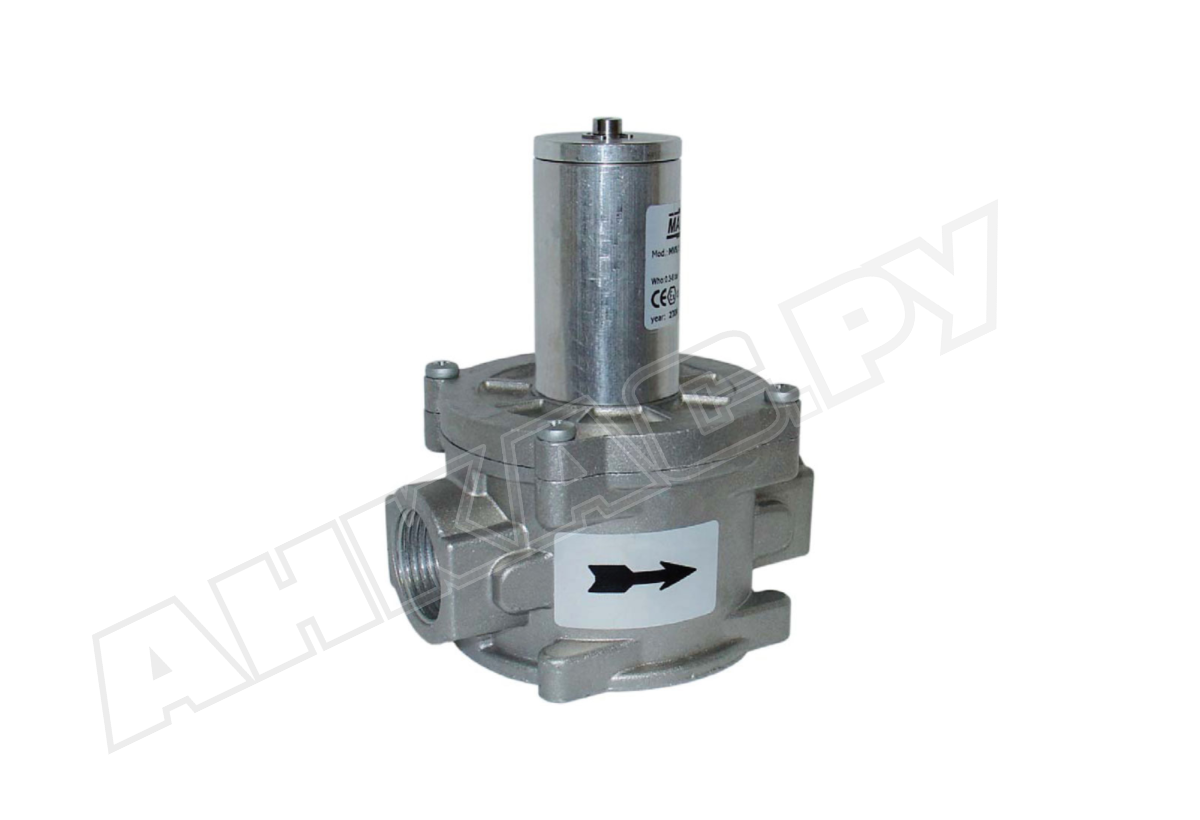

• Монтаж ПСК возможен в любом положении. Для установки на трубопровод используются резьбовые соединения Rp 3/4". Упрощает позиционирование клапана нанесенная на корпус стрелка, указывающая ход потока.
• Конструкция нетребовательна к обслуживанию. В ходе эксплуатации необходимо только контролировать состояние мембраны и уплотнений и заменять, при необходимости.

Применение

ПСК Madas VSL03 встраивается в газовые промышленные установки для недопущения пикового роста давления и повреждений газовых приборов. Автоматически срабатывает, когда давление за регулятором повышается до установленной настройками величины. Подходит для работы с природным, сжиженным газом и другими неагрессивными газообразными средами, соответствующими ГОСТ 5542-87. Установка предохранительно-сбросного клапана обязательна для систем, где используется регулятор давления без ПСК.

Место размещения

Предохранительно-сбросной клапан Madas VSL03 устанавливается в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Без специальной обработки корпуса не подходит для использования в местах, где внешняя среда способна разрушить материалы конструкции.

Достоинства:

• надежная конструкция с большим ресурсом службы (40 лет);
• точное срабатывание с учетом заданной настройки;
• исполнение класса «А» герметичности;
• устройство принудительного открытия;
• монтаж в любом положении;
• простота установки и регулировки параметров.

У нас можно купить сбросные предохранительные клапаны Madas MVS/1 в корпусе стандартных и компактных размеров, с резьбовым и фланцевым соединением (DN15-DN50), устройством принудительного открытия/ без него, для газовых установок бытового и промышленного назначения с давлением газа до 6 бар.
