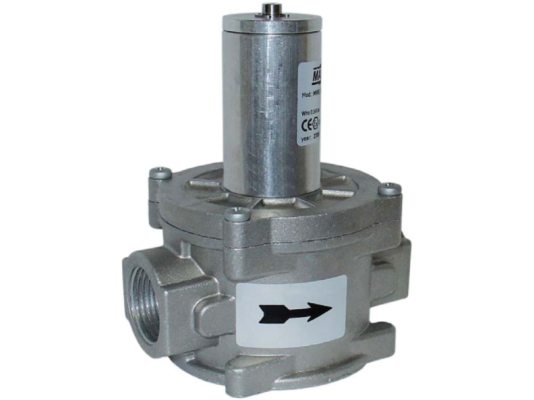

Предохранительно-сбросной клапан Madas VSL05 020

Предохранительно-сбросной клапан Madas VSL05 020 используется в промышленных газовых установках для защиты от избыточного давления. Автоматически выпускает газ, не допуская пиковых значений давления и повреждений оборудования. Предназначен для оснащения систем с давлением газа до 1 бар. Соответствует классу «А» герметичности по европейским стандартам.

Особенности

• Madas VSL05 – предохранительно-сбросной клапан с устройством принудительного открытия. Клапан сбрасывает определенное количество газа при повышении давления за регулятором до установленного настройками значения. Рабочий диапазон давления пружины: 100-170 мбар. Настраивается с помощью регулировочного винта.
• Сбросной предохранительный клапан рассчитан на многолетнюю эксплуатацию. Собран в стандартном корпусе из алюминия. Для ручного принудительного открытия клапана предусмотрен рычаг.
• При изготовлении конструкции использованы алюминий, латунь, нержавеющая и оцинкованная сталь, NBR-каучук, стойкие к составу газов, температурным перепадам. Клапан без отказов работает в широком диапазоне температур (-40...+60 °C). Рассчитан на 40 лет службы.
• Монтаж клапана осуществляется в любом положении. Для фиксации на трубопровод используются соединения с резьбой Rp 1 1/4". Для правильной сборки на корпус нанесена стрелка, указывающая направление движения потока (к горелке).
• Предохранительно-сбросной клапан Madas VSL05 рассчитан на эксплуатацию в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не пригоден для мест, где внешняя среда агрессивно действует на металлические части конструкции и уплотняющий материал.
• Конструкция ПСК нетребовательна в обслуживании. Регулярно следует оценивать состояние мембраны и уплотнений и, при необходимости, заменять на новые.

Применение

ПСК Madas VSL05 отвечает за предотвращение пикового роста давления после регулятора. Автоматически срабатывает, когда давление повышается до заданной настройками величины. Клапан подходит для работы с метаном, сжиженным газом и другими неагрессивными газами, соответствующими ГОСТ 5542-87.

Достоинства:

• точное автоматическое срабатывание;
• исполнение класса «А» герметичности;
• устройство принудительного открытия;
• монтаж в любом положении;
• ресурс службы 40 лет;
• безотказная работа в широком диапазоне температур;
• простой монтаж и настройка.

Доступны для заказа предохранительные сбросные клапаны Madas MVS/1 в корпусе стандартных и компактных габаритов, с резьбовым и фланцевым соединением (DN15-DN50), устройством принудительного открытия/ без него, для оснащения газовых установок с максимальным давлением газа 1 бар, 1,5 бар, 2,5 бар и 6 бар.
