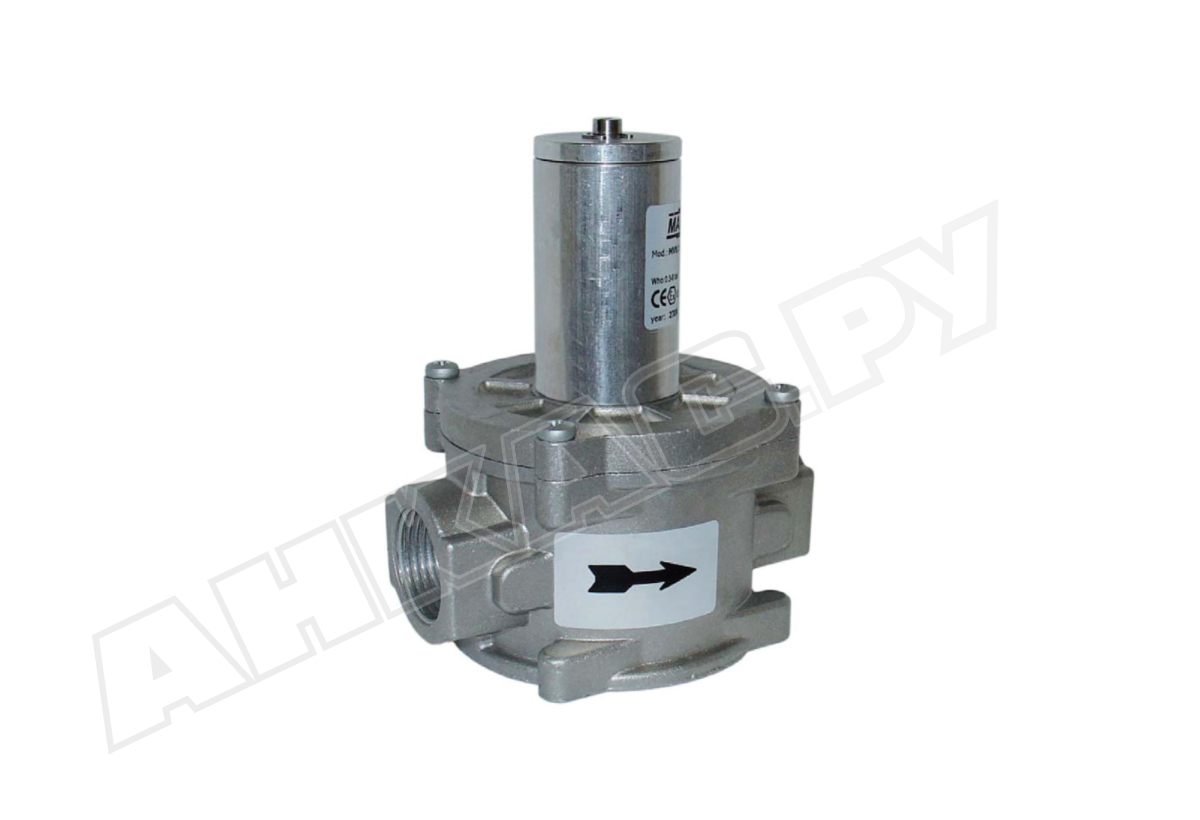

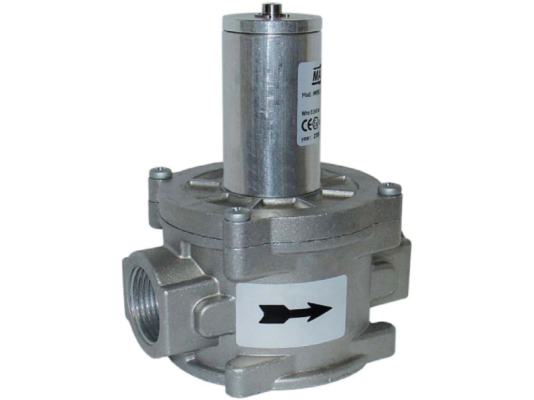

Предохранительно-сбросной клапан Madas VSL060022 010

Предохранительно-сбросной клапан Madas VSL060022 010 предотвращает подачу газа на горелку под недопустимо высоким давлением. Защищает оборудование от повреждений и сбоев. Служит для оснащения газовых установок с давлением до 1 бар. Может принудительно открываться с помощью рычага. Отличается точным срабатыванием, морозостойким исполнением, высоким классом герметичности, значительным ресурсом службы.

Основные параметры:

• диапазон настройки давления срабатывания: 160-300 мбар;
• допустимое давление газа в системе: до 1000 мбар;
• устройство принудительного открытия;
• сертификация по стандарту EN 88-2;
• монтаж в систему на резьбовые соединения Rp 1 1/2";
• заявленный ресурс службы: 40 лет;
• температурные условия (внешняя среда): -40...+60 °C;
• установка в систему в любом положении.

Область применения

Сбросной предохранительный клапан Madas VSL06 выполняет функции устройства безопасности, не допускает образование перед горелкой критического давления. Функциональные характеристики позволяют использовать сбросной клапан в бытовых и промышленных установках, потребляющих природный газ, бутан, пропан и другие коррозионно-неактивные газы. Клапан обязателен для оснащения газопроводов с регуляторами давления без ПСК.

Особенности Madas VSL06

Предохранительно-сбросной клапан произведен по европейским стандартам, соответствует классу «А» герметичности. Клапаны версии VSL поставляются с рычагом для принудительного открытия затвора.

Давление срабатывания задается с помощью регулировочного винта внутри рабочего диапазона пружины. При достижении давления газа (за регулятором) заданной настройками величины, клапан срабатывает, выпуская небольшой объем.

Конструкция ПСК устойчива к износу, составу углеводородов, коррозии, температурным воздействиям. Корпус произведен из сплава алюминия, нержавеющие узлы – из стали, латуни, алюминия, уплотнения – из газонепроницаемого NBR-каучука.

Установка сбросного клапана осуществляется за регулятором давления, с учетом стрелки на корпусе, указывающей ход потока (направляется в сторону потребителя). Фиксация осуществляется на резьбовые соединения.

ПСК может размещаться в помещениях зоны 1 взрывоопасности в соответствии с требованиями ГОСТ Р 51330.9-99. Не подготовлен для работы в местах с агрессивной внешней средой, вызывающей окисление металла и разрушение уплотнений.

Обслуживание

Техническое обслуживание предохранительно-сбросного клапана состоит в проверке состояния мембраны и герметичности уплотнений, а также замены этих принадлежностей в случае износа.

Достоинства:

• точное автоматическое срабатывание;
• рычаг принудительного открытия для ручного сброса газа;
• конструкция класса «А» герметичности;
• стабильная работа в широком диапазоне температур;
• 40-летний эксплуатационный ресурс;
• монтаж в систему в любом положении.

ПСК серии Madas MVS/1

В линейку Madas MVS/1 входят предохранительно-сбросные клапаны с резьбовым и фланцевым соединением DN15–DN50, рычагом принудительного открытия и без него, в стандартном и компактном корпусе, для газового оборудования с давлением в магистрали до 6 бар.
