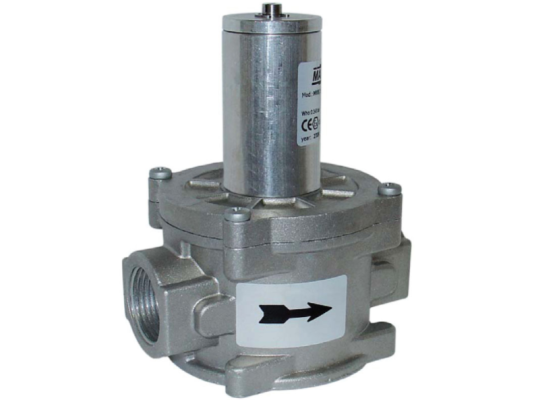

Предохранительно-сбросной клапан Madas VSL07 005

Предохранительно-сбросной клапан Madas VSL07 005 предназначен для оснащения газовых установок с давлением в магистрали до 1000 мбар и диаметром соединений 2". Выполняет дополнительную функцию безопасности, предотвращая образование пикового давления перед газопотребляющим устройством. Оснащен рычагом для принудительного открытия. Отличается высоким классом герметичности, точным срабатыванием, стойкостью к низким/ высоким температурам, долговечной службой без отказов.

Основные характеристики:

• диапазон настройки давления срабатывания: 20-50 мбар;
• допустимое давление газа в системе: не более 1000 мбар;
• класс «А» герметичности по нормам ЕС;
• сертификация по EN 88-2;
• устройство для ручного открытия;
• монтаж в систему с помощью резьбовых соединений Rp 2";
• максимальная поверхностная температура: +60 °C;
• морозостойкое исполнение (минимальная температура -40 °C);
• уплотнения из NBR-каучука, стойкого к составу углеводородов;
• установка в систему в любой ориентации.

Функционал и место применения

Предохранительный сбросной клапан Madas VSL07 служит в качестве элемента дополнительной защиты газовой установки. Не допускает повреждение газовой аппаратуры вследствие недопустимого повышения давления после регулятора. Клапан служит для оснащения промышленных установок, функционирующих на природном газе, пропане, бутане и других неагрессивных сухих газах. Должен обязательно использоваться в газопроводах, оснащенных регулятором давления без ПСК.

Особенности клапана

• Предохранительно-сбросной клапан Madas VSL07 соответствует классу «А» герметичности по европейским нормам. Оснащен механизмом для принудительного открытия затвора.
• Давление срабатывания (сброса избыточного газа) задается с помощью регулировочного винта в рамках рабочего диапазона пружины.
• Конструкция произведена из нержавеющей и оцинкованной стали, алюминия, латуни, устойчива к перепадам температур, коррозии, механическим воздействиям. Уплотнения выполнены из NBR-каучука, обладающего газонепроницаемыми свойствами.
• Клапан монтируется в систему после регулятора давления, с учетом указателя хода потока на корпусе. Подходит для установки в помещениях зоны 1 взрывоопасности, соответствующих ГОСТ Р 51330.9-99. Конструкция не может использоваться в местах с агрессивной средой, вызывающей коррозию и повреждение металлических частей, потерю герметичности.

Проверка работоспособности

Для безопасной работы газовой установки необходимо проверять целостность уплотнений и состояние мембраны. При необходимости, заменять уплотнительные прокладки и мембрану.

Гарантия завода

Предохранительно-сбросные клапаны Madas MVS/1 находятся на гарантийном обслуживании в течение 24 месяцев с даты продажи.
