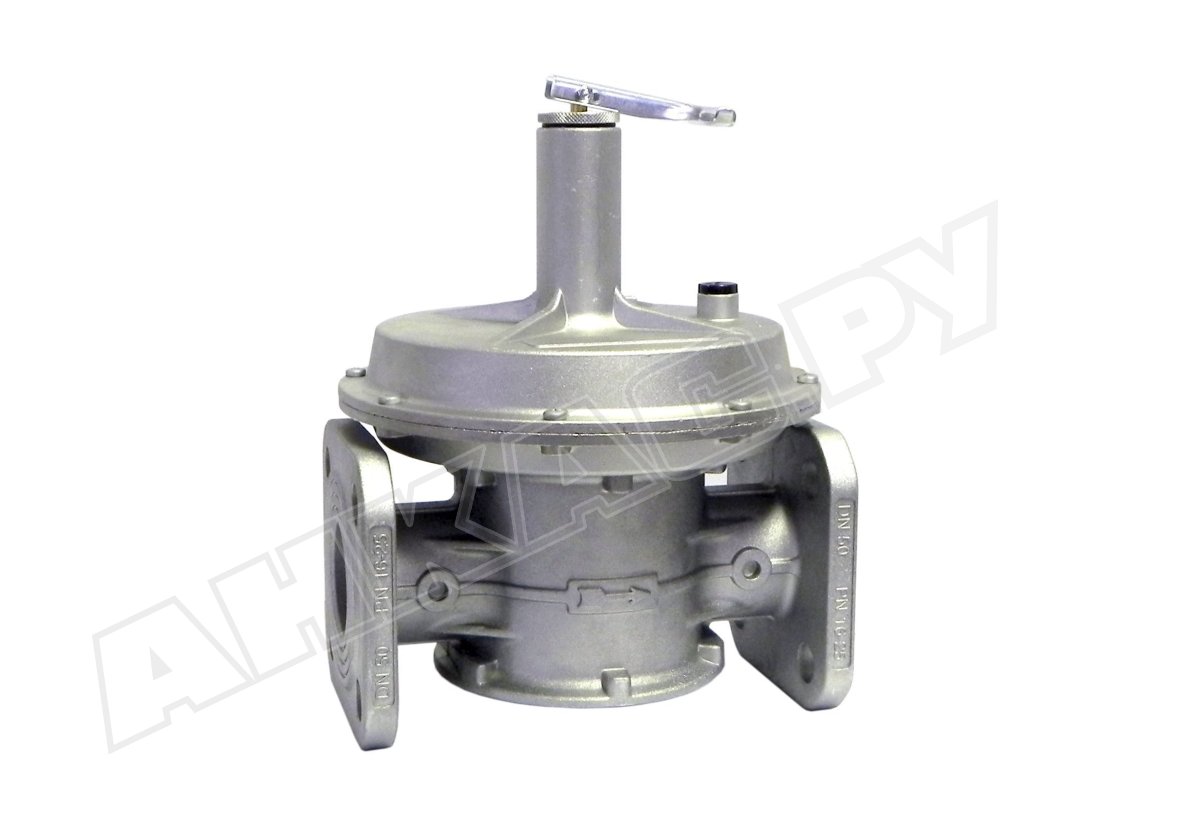

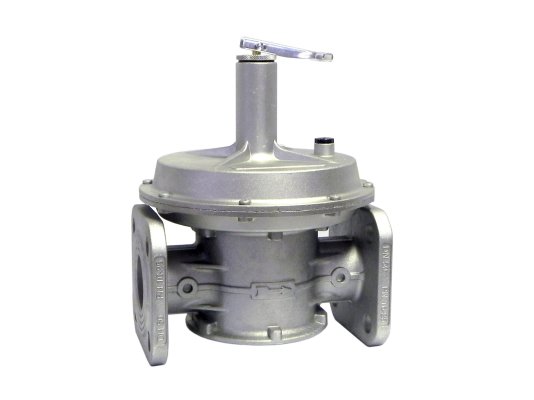

Предохранительно-сбросной клапан Madas VSL250022 010

Предохранительно-сбросной клапан Madas VSL250022 010 рассчитан на использование в системах с давлением в магистрали до 1500 мбар. Выполняет дополнительную функцию безопасности, не допуская образования пикового давления перед газопотребляющим устройством. Снабжен механизмом для принудительного открытия. Отличается высоким уровнем герметичности, стойкостью к низким температурам, долговечной службой без отказов, нетребовательностью в обслуживании.

Технические и эксплуатационные характеристики:

• класс «А» герметичности по европейскому стандарту;
• диапазон настройки давления срабатывания: 200-1000 мбар;
• допустимое давление газа в системе: не более 1500 мбар;
• рабочая среда: метан, бутан, пропан и другие коррозионно-неактивные газы;
• интеграция в систему на фланцы DN 25;
• эксплуатация в течение 40 лет;
• максимальная поверхностная температура: +60 °C;
• морозостойкость до -40 °C;
• коррозиестойкая конструкция из алюминия, нержавеющей, оцинкованной стали, латуни;
• уплотнения из NBR-каучука, обладающего газонепроницаемыми свойствами;
• монтаж в систему в любом положении.

Применение

Предохранительный сбросной клапан Madas VSL25 применяется в газовых установках для защиты от пикового давления после регулятора. Автоматически срабатывает при достижении заданных параметров, выпуская избыток газа. Клапан должен обязательно устанавливаться на газопроводы, оснащенные регулятором давления без ПСК.

Особенности клапана

Предохранительно-сбросной клапан Madas VSL250022 произведен по европейским стандартам безопасности и качества. Сертифицирован по EN 88-2. Конструкция устойчива к перепадам температур, составу газов, коррозии.

Давление срабатывания ПСК задается с помощью регулировочного винта в рамках рабочего диапазона. При достижении давления газа за регулирующим устройством заданного значения, клапан выпускает избыточное количество газа.

Сбросные клапаны линейки VSL комплектуются механизмом принудительного открытия для ручного сброса давления.

Монтаж клапана VSL25 осуществляется после регулятора давления. Для надежной фиксации используются фланцевые соединения DN25. Для правильной установки на корпус нанесена стрелка, указывающая ход потока.

ПСК может размещаться в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. В стандартном исполнении не подготовлен для эксплуатации в местах с агрессивным воздействием внешней среды.

Техобслуживание ПСК

Для безопасной и долговечной службы газовой установки в ходе эксплуатации рекомендуется проверять состояние мембраны и герметизирующих прокладок, заменять их по мере необходимости.

Достоинства:

• точное автоматическое срабатывание;
• безотказная работа в широком диапазоне температур;
• конструкция класса «А» герметичности;
• принудительное открытие с помощью рычага;
• 40-летний ресурс службы;
• вариативность монтажной ориентации.

В серии Madas MVS/1 доступны модификации «стандарт» и «компакт» для систем с диаметром трубы DN 15 – DN 50 и максимальным давлением до 6 бар.
