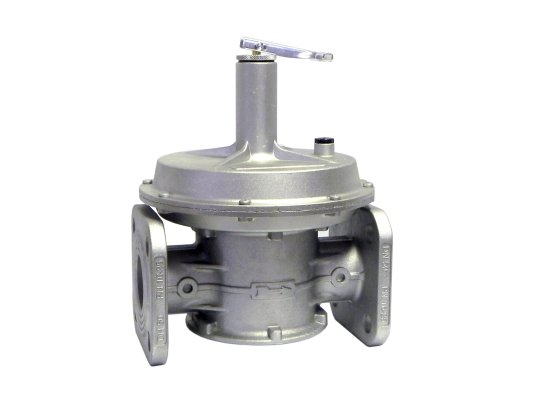

Предохранительно-сбросной клапан Madas VSL400022 020

Предохранительно-сбросной клапан Madas VSL400022 020 служит в качестве дополнительного устройства безопасности, повышающего надежность газовой установки. Способствует защите от критического повышения давления в системе за регулятором, выпускает избыточный объем газа. Оснащен рычагом для принудительного открытия. Рассчитан на давление в сети до 1000 мбар.

Подробнее о клапане Madas VSL40

• Клапан безопасности в нормальном состоянии закрыт. Открывается при увеличении давления до установленного настройками уровня, сбрасывая избыточный объем газа. Задание параметров для выпуска давления осуществляется при помощи регулировочного винта в диапазоне 320-500 мбар.
• Предохранительные клапаны с кодом VSL собраны в стандартном корпусе и оснащены механизмом принудительного открытия для ручного выпуска избыточного объема газа.
• Сбросной клапан сертифицирован по стандарту EN 88-2. Соответствует классу «А» герметичности. Безотказно работает при внешних температурах -40...+60 °C, устойчив к механическим воздействиям, составу углеводородов, коррозии. Не подходит для использования в условиях агрессивной внешней среды, способной разрушить материалы конструкции (алюминий, сталь, каучук). Срок службы ПСК составляет в среднем 40 лет.
• Клапан безопасности устанавливается в систему за регулятором давления в любом положении. Для фиксации используются фланцы DN40. Упрощает сборку нанесенная на корпус стрелка, указывающая ход потока.

Рабочее помещение

Сбросной клапан подходит для эксплуатации в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99.

Применение

Клапан Madas VSL применяется для сборки промышленных систем, потребляющих метан, сжиженный газ, азот, воздух и другие коррозионно-неактивные сухие газы, соответствующие ГОСТ 5542-87. Обеспечивает защиту оборудования от чрезмерно высокого давления и риска сбоев (аварий).

Сервисные операции

В ходе эксплуатации требуется проверять состояние мембраны и герметичность уплотнений, заменять на новые при обнаружении повреждений.

Достоинства:

• автоматическое срабатывание, защита от чрезмерно высокого давления;
• класс «А» герметичности конструкции;
• возможность принудительного открытия;
• стабильная работа при температурах до -40 °C;
• размещение в любом положении;
• минимальные требования по обслуживанию;
• эксплуатационный ресурс 40 лет.

В линейке Madas MVS/1 доступны клапаны в корпусе «стандарт» и «компакт» для трубопроводов DN 15 – DN 50 и максимального давления 6 бар.
