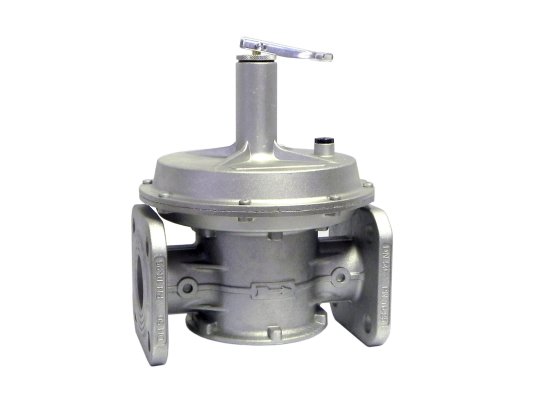

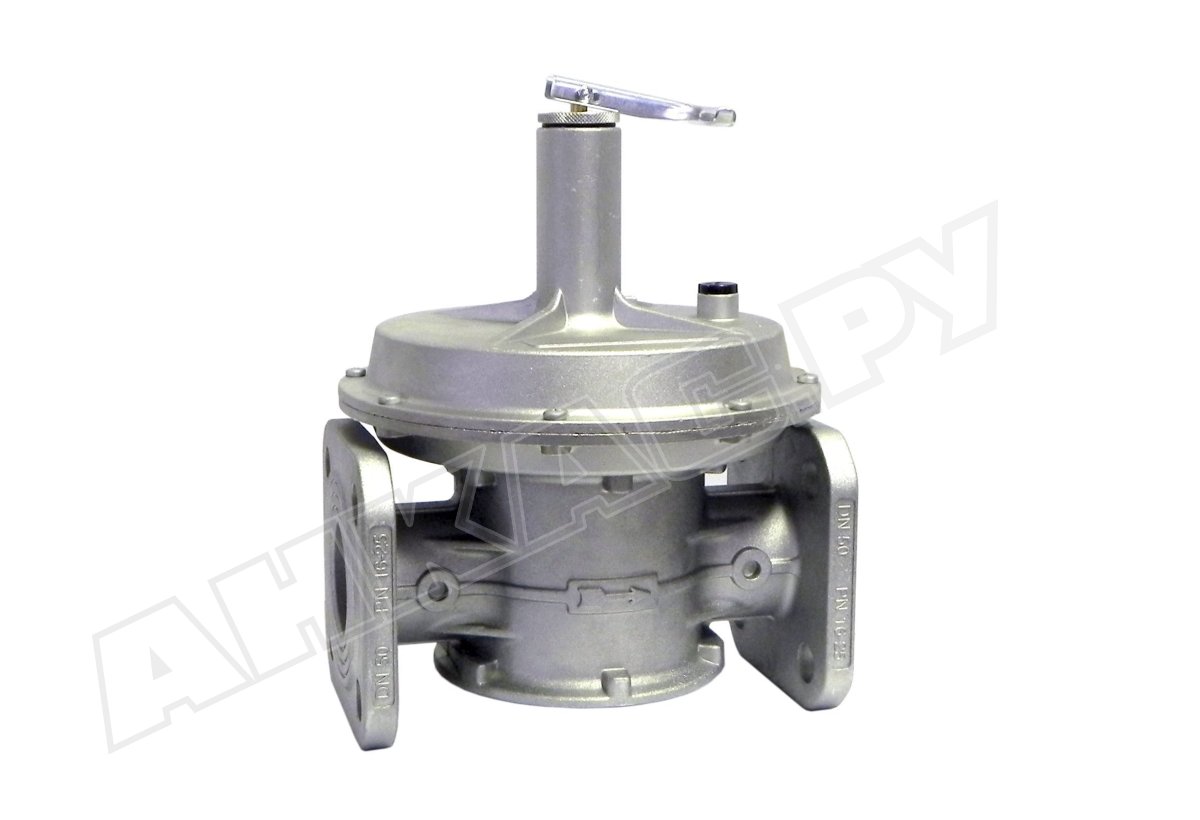

Предохранительно-сбросной клапан Madas VSL50 010

Предохранительно-сбросной клапан Madas VSL50 010 – дополнительное средство безопасности при эксплуатации промышленной газовой установки с давлением в сети до 1 бар. Предотвращает чрезмерное повышение давления перед горелкой, выпуская избыточное количество газа. Может открываться принудительно.

Подробнее о клапане Madas VSL50

• Клапан безопасности в нормальном состоянии закрыт. Автоматически открывается, сбрасывая избыточное количество газа при повышении давления за регулятором до заданного настройками значения. Регулировка параметров срабатывания осуществляется с помощью винта в диапазоне 35-135 мбар.
• Сбросные предохранительные клапаны с кодом VSL оснащены стандартным корпусом (исполнение «компакт» – с кодом VSP в наименовании) с рычажным механизмом для принудительного выпуска давления из системы.
• Предохранительный сбросной клапан сертифицирован по EN 88-2. Соответствует классу «А» герметичности. Стабильно срабатывает при температурах внешней среды -40...+60 °C.
• Корпус клапана – алюминиевый, конструктивные элементы и уплотнения – из алюминия, нержавеющей, оцинкованной стали, латуни, NBR-каучука, стойких к составу газов, коррозии, износу. Срок службы предохранительного клапана составляет в среднем 40 лет.
• Клапан безопасности устанавливается после регулятора давления в любом положении с помощью фланцев DN 50. Для правильного позиционирования на корпус нанесена стрелка, указывающая ход потока (направляется в сторону газопотребляющего устройства).
• Madas VSL50 может устанавливаться в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Без специальной обработки корпуса нельзя размещать клапан в местах с агрессивной средой, разрушающей металл и материал уплотнений.

Рабочая среда и область применения

Предохранительно-сбросные клапаны Madas VSL используются для работы с метаном, сжиженным газом и другими некоррозионными сухими газами, отвечающими требованиям ГОСТ 5542-87. Подходят для бытового и промышленного применения. Основной функцией является защита газовой аппаратуры от пикового давления и связанных с ним сбоев (повреждений).

Сервисные операции

В ходе эксплуатации газовой установки рекомендуется проверять состояние мембраны и герметичность уплотнений, при необходимости заменять на новые.

Достоинства:

• точное срабатывание, защита от пикового давления;
• возможность принудительного открытия;
• долговечная служба;
• конструкция класса «А» герметичности;
• исполнение для всепогодной эксплуатации;
• минимальные требования по техобслуживанию;
• любое монтажное положение.

Сбросные клапаны Madas MVS/1 выпускаются в корпусе «стандарт» и «компакт», с резьбовыми и фланцевыми соединениями DN15–DN50, для установок с давлением в магистрали до 1-6 бар.
