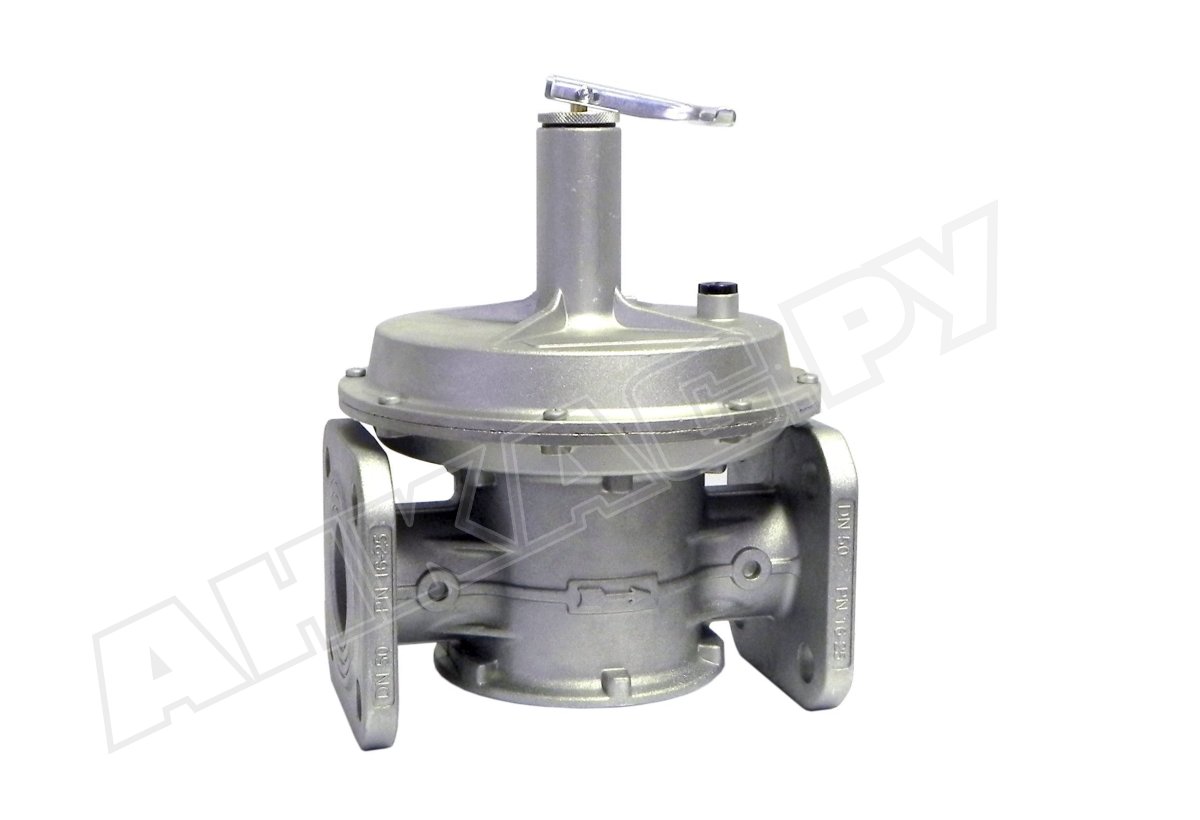

Предохранительно-сбросной клапан Madas VSL500022 020

Предохранительно-сбросной клапан Madas VSL500022 020 предназначен для оснащения газовых установок с давлением в сети до 1000 мбар. Отвечает за функцию безопасности, не допускает образование пикового давления перед газовой горелкой. Отличается точным срабатыванием, высоким уровнем герметичности, устойчивостью к низким/ высоким температурам, безотказной долговечной службой. Преимуществом версий «VSL» является встроенный механизм для принудительного открытия.

Основные характеристики:

• рабочая среда: метан, бутан, пропан, воздух, азот (сухие неагрессивные газы);
• диапазон настройки давления срабатывания: 320-500 мбар;
• допустимое давление газа в системе: не более 1000 мбар;
• класс «А» герметичности по нормам ЕС;
• устройство для ручного сброса давления;
• максимальная поверхностная температура: +60 °C;
• морозостойкое исполнение (минимальная t -40 °C);
• установка в систему с помощью фланцевых соединений DN 50;
• любое положение в системе.

Функционал и место применения

Сбросной клапан Madas VSL служит в качестве устройства дополнительной защиты газовой установки. Предотвращает сбои и повреждения газовой аппаратуры из-за недопустимого повышения давления газа за регулятором. Клапан используется в промышленных установках, функционирующих на природном газе (ГОСТ 5542-87).

Особенности клапана

• Предохранительно-сбросной клапан Madas VSL50 сертифицирован по стандарту EN 88-2. Оснащен рычагом для ручного (принудительного) открытия затвора.
• В нормальном состоянии предохранительный клапан закрыт. При повышении давления до заданного настройками значения клапан открывается, выпуская избыточный газ. Давление сброса устанавливается с помощью регулировочного винта в рамках доступного диапазона пружины.
• Для безопасной эксплуатации и долговечной службы при изготовлении клапана использованы нержавеющая и оцинкованная сталь, алюминий, латунь – материалы, устойчивые к коррозии, перепадам температур, механическим воздействиям. Уплотнения из газонепроницаемого NBR-каучука не допускают утечек газа.
• Клапан интегрируется в систему за регулятором давления, с учетом указателя направления потока на корпусе. Подходит для размещения в помещениях зоны 1 взрывоопасности (ГОСТ Р 51330.9-99). В заводском исполнении (без специальной обработки корпуса) конструкция не может устанавливаться в местах с агрессивной внешней средой, вызывающей повреждение металлических частей и герметизирующих прокладок.

Проверка функционирования

Для безопасной работы оборудования производитель рекомендует проверять мембрану и уплотнения на наличие повреждений (износа) и заменять на новые, при необходимости.

Гарантия завода

Срок гарантийного обслуживания сбросных клапанов Madas MVS/1 составляет 24 месяца с даты реализации.
