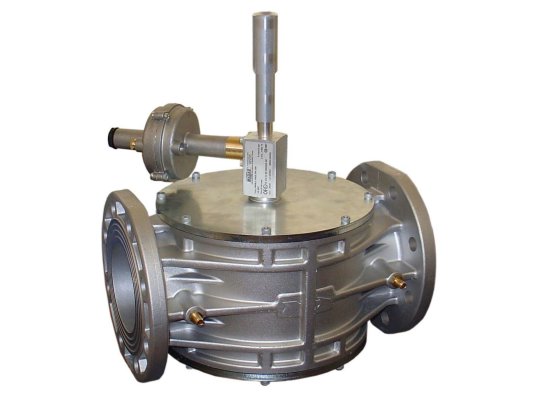

Предохранительно-запорный клапан Madas VX080006

Предохранительно-запорный клапан Madas VX080006 защищает газовые приборы от избыточного давления. Автоматически закрывает подачу газа при повышении давления за установленную границу. Взводится только вручную, когда устранены причины аварийной блокировки газа.

Назначение и особенности

• Madas VX080006 рассчитан на работу с природным, сжиженным газом, воздухом, азотом (неагрессивные сухие газы, соответствующие требованиям ГОСТ 5542-87). Встраивается в газовые установки с давлением до 1 бар.
• Отвечает за быстрое отсечение потока при избыточном давлении в системе после регулятора (диапазон настройки исходящего давления: 30-450 мбар). Предотвращает повреждение газовых приборов. Автоматически закрывается в течение 1 секунды. Открывается вручную при помощи рычага взвода. Возврат в исходную позицию возможен только после выяснения и устранения причин срабатывания.
• Запорная арматура произведена из коррозиестойких, газонепроницаемых материалов: алюминия, нержавеющей, оцинкованной стали, латуни. Уплотнения выполнены из газонепроницаемого NBR-каучука. Конструкция нетребовательна к обслуживанию. Подходит для всепогодного применения (диапазон рабочих температур: -40...+60 °C).
• Клапан рассчитан на 6 тысяч циклов срабатывания. Срок службы в среднем составляет 40 лет службы при выполнении рекомендаций производителя по монтажу и эксплуатации.
• В конструкции предусмотрено 2 выхода G ¼” для сброса избыточного давления газа (применяется при необходимости) и подключения к трубе за регулятором.
• Запорный клапан Madas VX080006 может устанавливаться в любом положении, за исключением вниз рычагом взвода. Фиксация осуществляется с учетом стрелки на корпусе, указывающей направление потока. В месте размещения клапана необходимо предусмотреть пространство для доступа к рычагу взвода.
• Клапан крепится на фланцы DN 65 перед регулятором давления газа. В трубу за регулирующим давление устройством на расстоянии, в 5 раз превышающем диаметр газопровода, врезается импульсная трубка, другой конец которой подключается к патрубку G ¼” клапана.

Условия эксплуатации

Предохранительный запорный клапан Madas VX080006 располагается в помещениях зоны 1 взрывоопасности (ГОСТ 51330.9-99). Без специальной обработки не может размещаться в местах с агрессивной средой, действующей разрушающе на конструктивные элементы и уплотнения.

Линейка Madas VX../VВ..

В линейку входят предохранительно-запорные клапаны с резьбой (DN20-DN50) и фланцами (DN25-DN150), рабочим диапазоном давления от 30 до 3500 мбар, максимальным давлением в газовой магистрали 1 и 6 бар.
