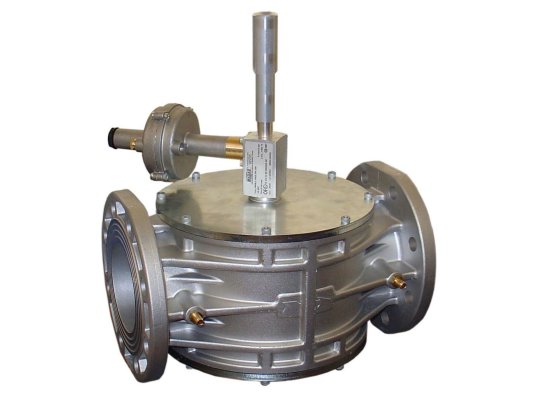

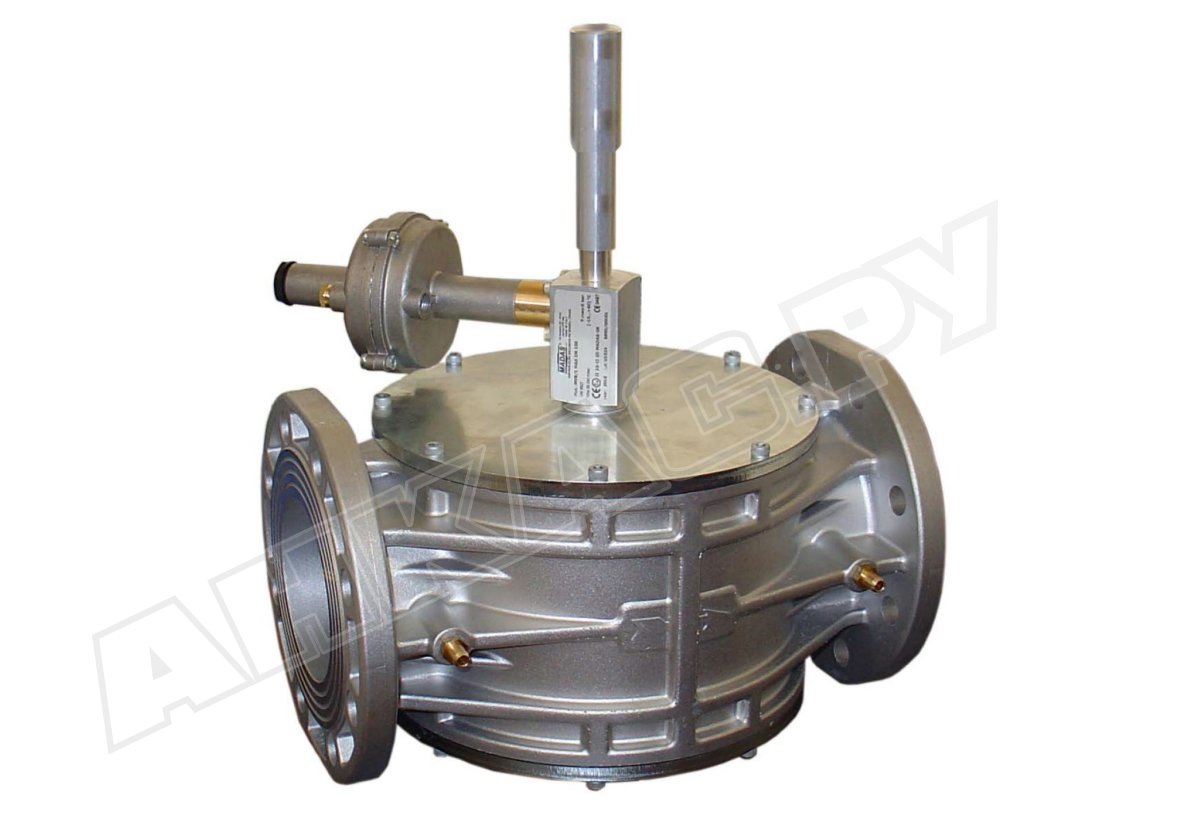

Предохранительно-запорный клапан Madas VX090006

Предохранительно-запорный клапан Madas VX090006 обеспечивает функцию безопасности при работе газовой установки. Автоматически блокирует поток при недопустимом повышении давления газа за регулятором давления. Приводится в исходное положение только вручную.

Подробнее о клапане безопасности

Клапан Madas VX090006 предназначен для работы с метаном, сжиженным газом, азотом, воздухом (сухой неагрессивный газ, соответствующий требованиям ГОСТ 5542-87). Защищает газовые приборы и автоматику от повышенного давления газа и связанных с этим повреждений и аварийных ситуаций.

При выходе давления за допустимую границу моментально блокирует поток газа, направляемый потребителю. Взвод клапана выполняется ручным способом, при воздействии на рычаг. Для возврата в рабочее положение должны быть устранены причины аварийной блокировки клапана.

Предохранительно-запорный клапан отличается безотказной работой при любых температурах, нетребователен в обслуживании. Собран в высокопрочном корпусе из алюминия, оснащен нержавеющими деталями и газонепроницаемыми уплотнениями.

В конструкции предусмотрено два патрубка G ¼”: один – для отвода избыточного газа наружу (используется при необходимости), второй – для подключения к системе после регулятора.

Основные данные:

• время срабатывания: < 1 сек. при превышении давления заданной границы;
• выходное давление после регулятора: 30-450 мбар;
• допустимое давление газа в системе: не более 1000 мбар;
• фиксация к трубе на фланцы DN 80;
• ресурс эксплуатации: 6 тысяч циклов срабатываний;
• конструкция из нержавеющей стали, алюминия, оцинкованной стали, латуни, каучука;
• допустимые температурные условия: -40...+60 °C;
• горизонтальное или вертикальное размещение (кроме вниз рукояткой взвода).

Особенности установки в систему

Запорный клапан Madas VX090006 монтируется в систему перед регулирующим давление устройством. В трубу за регулятором на расстоянии, пятикратно превышающем ее диаметр, врезается импульсная линия, которая соединяется с патрубком G ¼” клапана.

Правильно расположить предохранительный клапан помогает нанесенная на корпус стрелка, указывающая направление течения газа. Клапан размещается в системе в любом положении, кроме вниз механизмом взвода, с учетом доступности рычага.

Запорный клапан без специальной обработки корпуса нельзя использовать в местах с агрессивной внешней средой, разрушающей конструктивные элементы и материал уплотнений. Устройство безопасности подходит для эксплуатации в помещениях зоны 1 взрывоопасности, регламентированных стандартом 51330.9-99.

Достоинства:

• высокий уровень герметичности;
• мгновенная блокировка подачи газа;
• ресурс службы 40 лет;
• широкий диапазон температур эксплуатации (-40...+60 °C);
• вариативность монтажной ориентации.

Линейка Madas VX../VВ..

В линейке представлены предохранительно-запорные клапаны с соединительной резьбой DN20-DN50, фланцами DN25-DN150, диапазоном исходящего давления от 30 до 3500 мбар, для систем с максимальным давлением в магистрали 1 и 6 бар.
