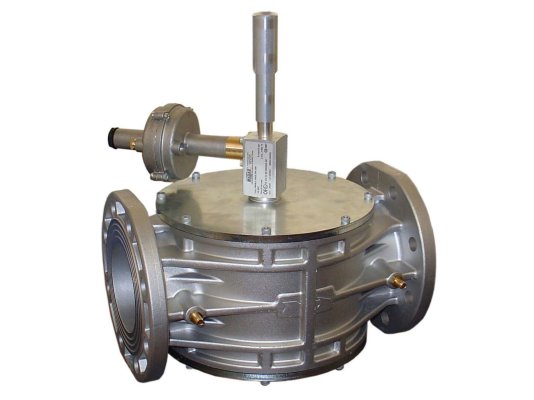

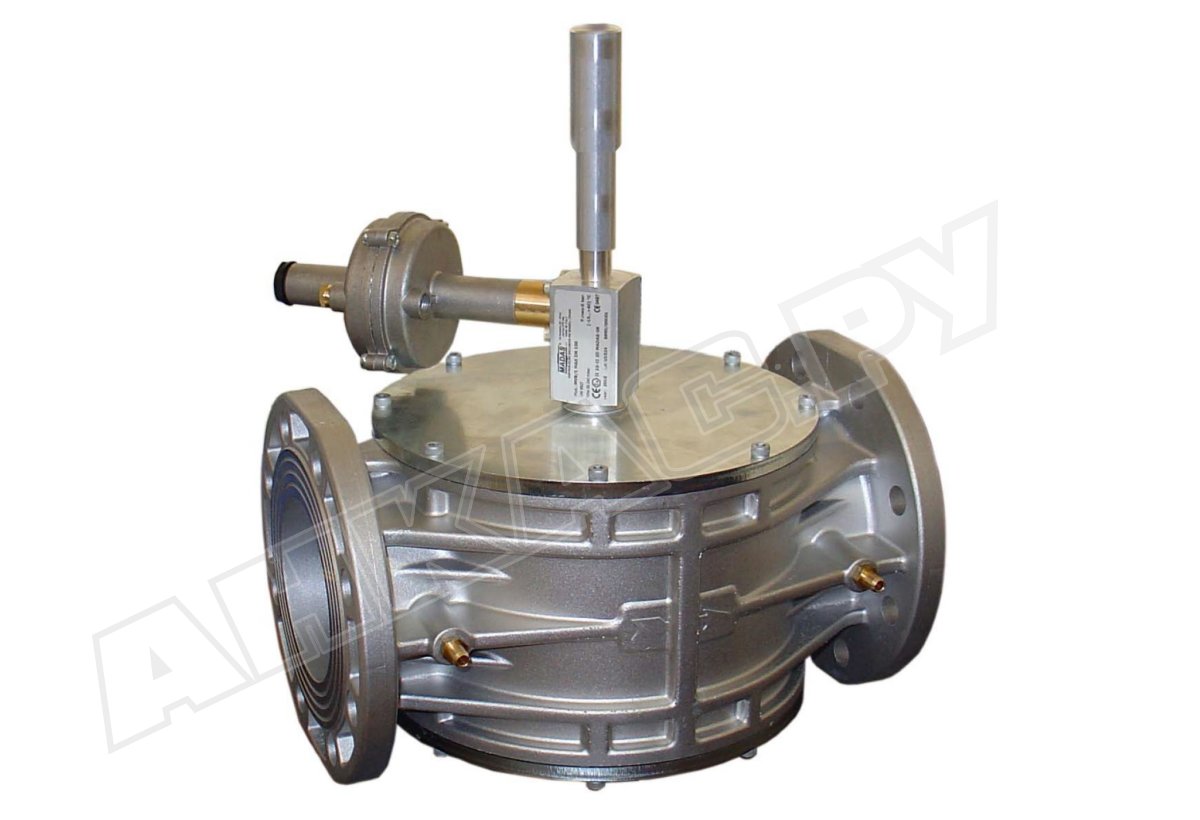

Предохранительно-запорный клапан Madas VX090029

Предохранительно-запорный клапан Madas VX090029 защищает газовое оборудование от повреждений вследствие подачи газа под давлением выше допустимого. Герметично и быстро перекрывает поток. Особенностью является ручной взвод, который осуществляется только после устранения причин срабатывания запорной арматуры.

Основные данные:

• рабочая среда: метан, сжиженный газ, азот, воздух (сухие газы);
• класс А герметичности по стандарту EN 161;
• быстрое срабатывание, в течение 1 секунды при превышении давления;
• максимальное давление газа в магистрали: 6000 мбар;
• настройка исходящего давления в диапазоне 30-450 мбар;
• эксплуатационный ресурс: не менее 6000 циклов;
• материалы корпуса и деталей: нержавеющая сталь, алюминий, оцинкованная сталь, латунь;
• уплотнения из газонепроницаемого бутадиен-нитрильного каучука;
• отводящий патрубок G ¼” для выпуска газа наружу (применяется при необходимости);
• патрубок G ¼” для присоединения к системе после регулятора;
• фиксация с помощью фланцев DN 80;
• температурные условия (окружающая среда): -40...+60 °C;
• любое положение в системе (кроме вниз рычагом взвода).

Монтаж в систему

Клапан встраивается в газопровод до регулятора давления газа, с учетом стрелки, указывающей направление течения потока. При монтаже необходимо обеспечить свободный доступ к механизму взвода.

В систему за регулятором монтируется импульсная линия (трубка из меди) на расстоянии, равном 5-кратному диаметру трубы, другой конец которой присоединяется к патрубку G ¼” запорного клапана.

Применение

Madas VX090029 представляет собой отдельно стоящий клапан, выполняющий функцию безопасности. Быстро перекрывает подачу газа при аварийном превышении давления в газопроводе (на выходе из регулятора). После закрытия запорной арматуры взвод выполняется вручную при условии устранения причин аварийного срабатывания.

Основные достоинства:

• быстрое прерывание подачи газа при аварийном превышении давления в системе;
• высокопрочная конструкция, большой ресурс службы (40 лет);
• любая монтажная ориентация;
• бесперебойная работа в широком диапазоне температур.

Место монтажа

Клапан безопасности пригоден для установки в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Нельзя использовать клапан в местах, где внешняя среда действует агрессивно на металлические части конструкции и материал уплотнений.
