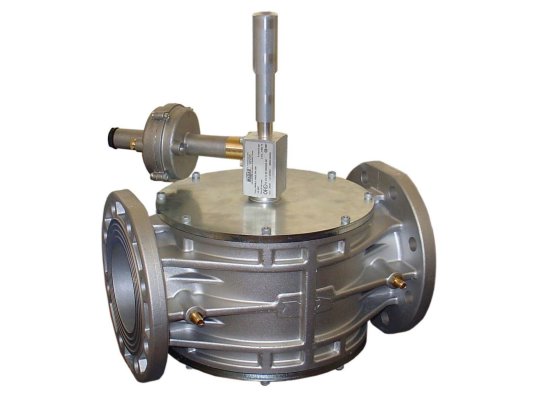

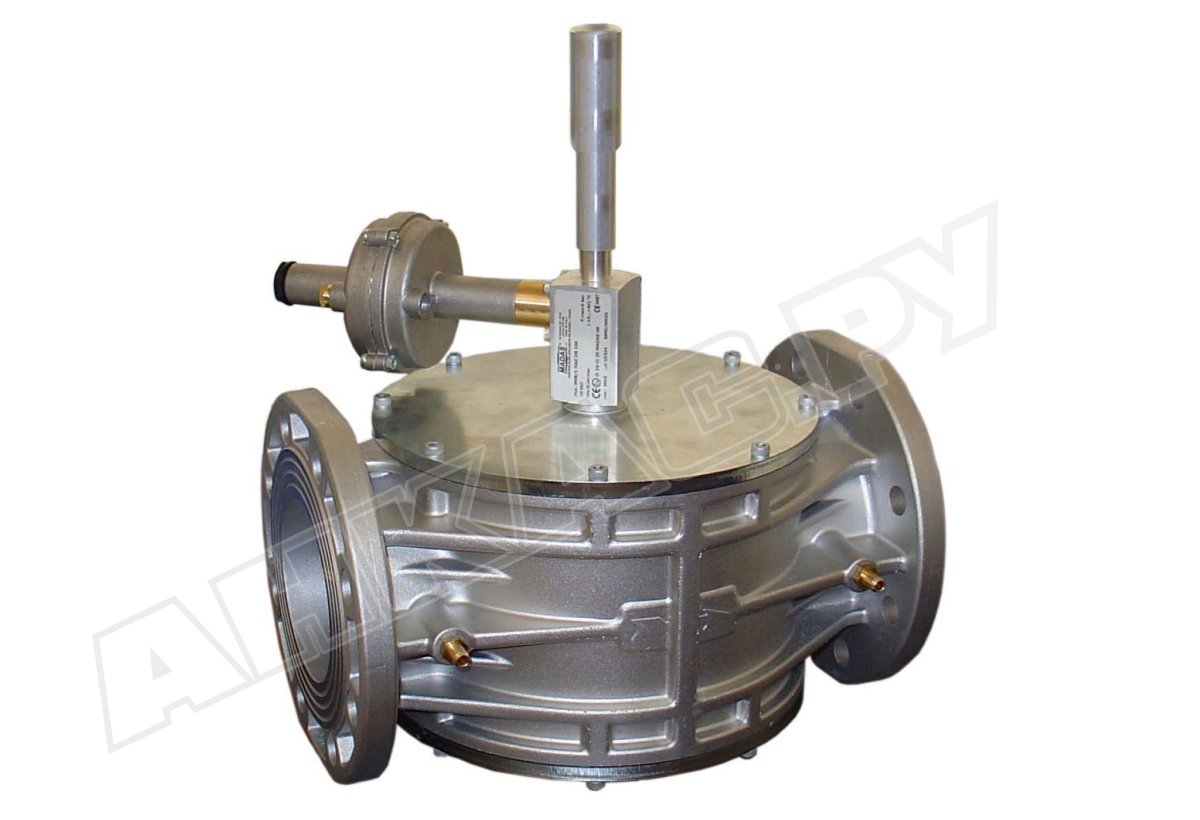

Предохранительно-запорный клапан Madas VX120028 010

Предохранительно-запорный клапан Madas VX120028 010 выделяется в своей линейке максимальными параметрами (диаметр соединений, допустимое давление в системе, давление после регулятора). Обеспечивает функцию безопасности газовой установки. Автоматически блокирует поток при аварийном повышении давления газа. Приводится в исходное положение только вручную.

Подробнее о предохранительном клапане

Клапан Madas VX120028 применяется для работы с метаном, сжиженным газом, азотом, воздухом (ГОСТ 5542-87). Защищает газовые приборы от избыточного давления газа, предотвращает повреждения и аварийные ситуации. При повышении давления за регулятором установленного значения мгновенно перекрывает подачу газа потребителю. Взвод клапана осуществляется с помощью рычага при условии устранения причин аварийной блокировки.

Предохранительно-запорный клапан рассчитан на всепогодную эксплуатацию, безотказно работает при низких и высоких температурах. Собран в коррозиестойком корпусе из алюминия, оснащен износостойкими нержавеющими деталями и газонепроницаемыми уплотнениями.

В конструкции предусмотрены патрубки G ¼” для выведения избыточного газа наружу и подключения к системе после регулятора.

Основные параметры модели:

• блокировка потока в течение < 1 сек. при достижении условий срабатывания;
• выходное давление после регулятора: 750-3000 мбар;
• допустимое давление газа в системе: не более 6000 мбар;
• крепление к трубопроводу на фланцы DN 150;
• ресурс службы: не менее 6 тысяч рабочих циклов;
• температурные условия: -40...+60 °C;
• горизонтальное или вертикальное размещение (кроме вниз механизмом взвода).

Интеграция в систему

Запорный клапан встраивается в систему перед регулятором давления газа. В трубу за регулятором на 5-кратном расстоянии, превышающем ее диаметр, врезается импульсная линия, соединяемая с патрубком G ¼” клапана. Корректно разместить предохранительное устройство помогает нанесенная на корпус стрелка, указывающая ход потока. Клапан монтируется в систему в любом положении, избегая переворачивания рычага взвода. К нему необходимо предусмотреть свободный доступ.

Достоинства:

• высокий класс герметичности;
• мгновенная блокировка подачи газа;
• всепогодная эксплуатация (-40...+60 °C);
• вариативность монтажного положения;
• ресурс службы 40 лет;
• широкая область применения (для магистралей с давлением до 6 бар).

Ограничение к месту установки

Клапан Madas VX120028 без специальной обработки нельзя устанавливать в местах, где окружающая среда действует агрессивно на конструктивные элементы и уплотняющий материал. Подходит для размещения в помещениях зоны 1 взрывоопасности в соответствии с требованиями ГОСТ 51330.9-99.
