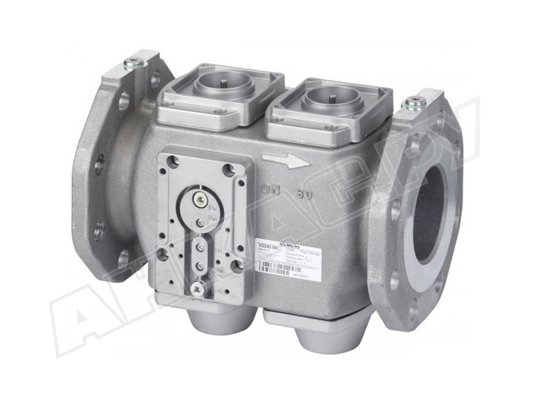

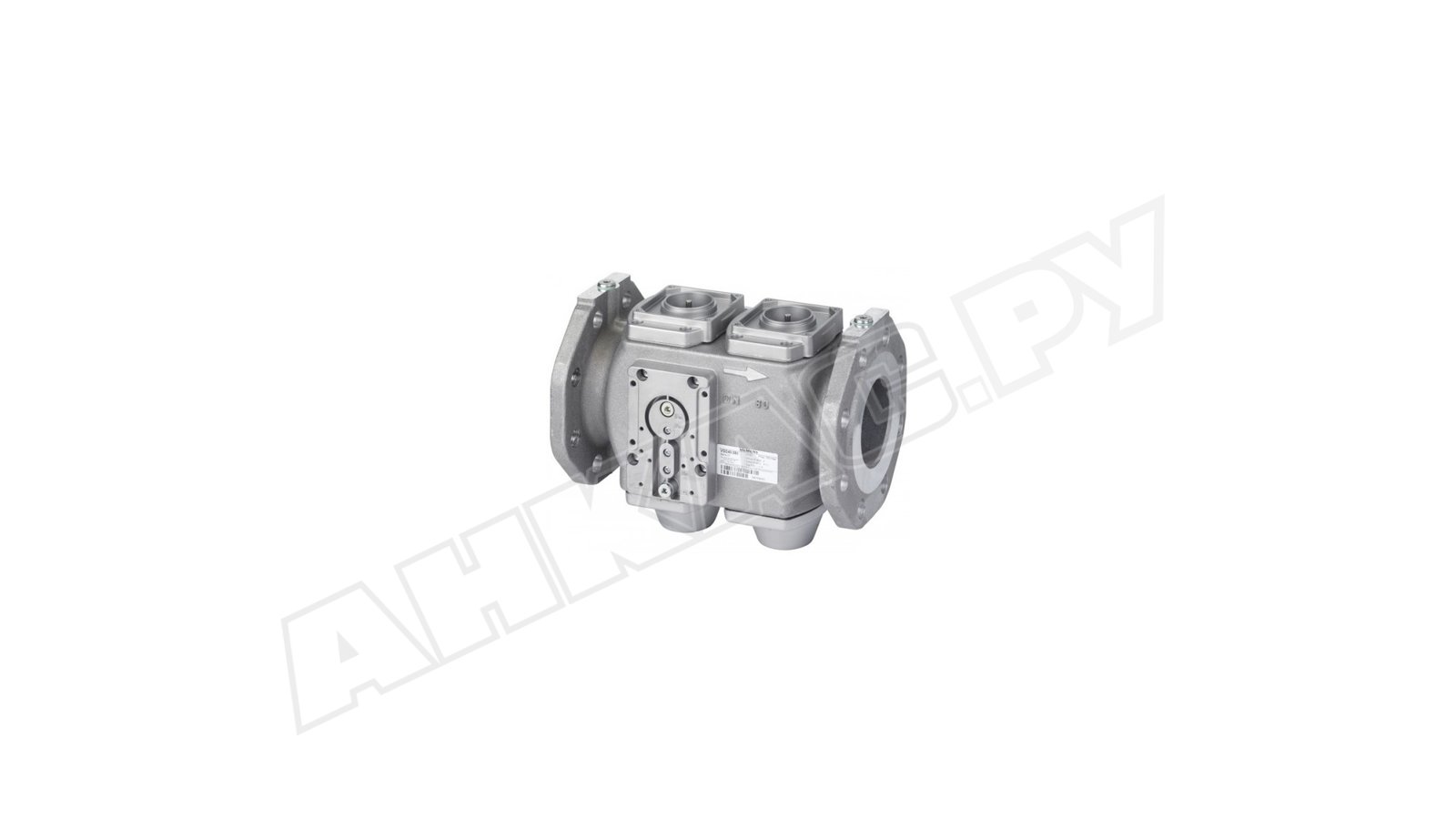

Двойной биогазовый клапан Siemens VRD40.040

Двойной биогазовый клапан Siemens VRD40.040 является специальной версией серии VGD4, адаптированной для работы с газообразной средой за пределами норм EN437. Походит для биогазов и переработанных газов, содержащих агрессивные вещества (H2S или NH3). Клапан рассчитан на давление 1 бар и стабильно работает при низкотемпературной эксплуатации. Соответствует стандарту EN161, класс А. Обеспечивает безопасное закрытие, регулирование давления газа и/или регулирование пропорции воздух/газ.

Рабочая среда

Биогазовый клапан применяется для работы с сухими и малоагрессивными средами, полученными из варочных или тепловых процессов (биогаза, переработанных газов), метана, воздуха.

Конструкция

Модульная сдвоенная конструкция Siemens VRD40 представляется собой два последовательно соединённых предохранительно-запорных клапана с двойными сёдлами для высокой пропускной способности. Запатентованная конструкция седла с индивидуальной запирающей пружиной обеспечивает надёжность перекрытия потока и высокое прижимное усилие. Клапан комбинируется с любыми приводами SKP. Монтаж устройства возможен, когда клапан находится под давлением.

Клапан оснащен алюминиевым коррозиестойким корпусом, устойчивом к давлению и ударам. Шток имеет двойные направляющие, что обеспечивает точное выравнивание диска и плотное закрытие. Сетчатый фильтр из нержавеющей стали, размещенный на входе потока, удаляет грубые частицы размером от 9 мм, предотвращая повреждение сёдел и далее размещенных устройств. На стороне входа и выхода газа предусмотрены штуцеры для контроля давления.

Особенности:

• нормально-закрытый;
• для систем с давлением газа до 1 бар и расходом не более 85 м3/ч;
• медленное открытие и быстрое закрытие при работе с приводом SKP;
• для работы при температурах окружающей среды от -10 до + 60°С;
• фланцевый монтаж DN40.

Функционал

Двойной биогазовый клапан Siemens VRD40.040 служит в качестве:

• запорного органа совместно с SKP15;
• регулирующего устройства с функцией отсечки с SKP25/ SKP5/ SKP7;
• устройства регулирования давления с SKP2/ SKP5/ SKP7.

Клапан используется в коммерческих, промышленных газовых установках, потребляющих природный и искусственные газы, в системах добычи и переработки газа из органических отходов.

Установка

При монтаже клапана Siemens VRD40.040 в системы с давлением газа от 1 бар, его необходимо уменьшить, разместив перед клапаном  регулятор давления.
