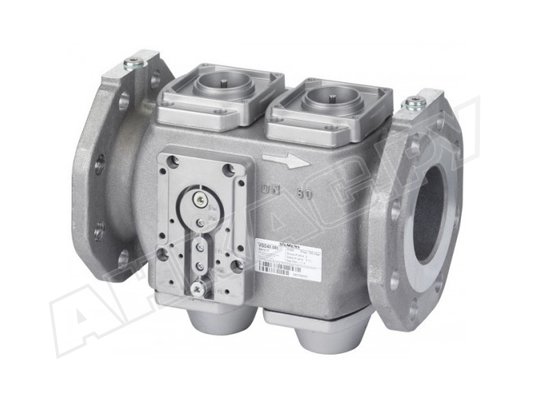

Двойной биогазовый клапан Siemens VRD40.050U

Двойной биогазовый клапан Siemens VRD40.050U разработан для более агрессивной газообразной среды за пределами диапазона EN437. Рассчитан на максимальное давление 1 бар. Нормально-закрытый клапан работает в сочетании с электрогидравлическим приводом серии SKP. Обеспечивает безопасное отключение, регулирование давления газа и/или регулирование соотношения воздух/газ.

Рабочая среда

Клапан Siemens VRD40 предназначен для работы со слабоагрессивными и сухими газами: биогазом, технологическими газами, природным газом и воздухом.

Конструкция

В состав модульного двухкорпусного клапана входят два последовательно соединённых предохранительных запорных клапана. Каждый отдельный клапан имеет двойное седло для обеспечения высокого расхода. Запатентованная конструкция седла с индивидуальной закрывающейся пружиной обеспечивает надёжность отсечки и высокое давление закрытия. Клапан комбинируется с любым приводом серии SKP, который может устанавливаться когда клапан находится под давлением.

Клапан оснащен алюминиевым коррозиестойким корпусом, сетчатым входным фильтром из нержавеющей стали для защиты от повреждений сёдел, а также компонентов, размещённых ниже по течению. На входе и выходе предусмотрены штуцеры для измерения давления. Двойные направляющие штока обеспечивают точное выравнивание диска и плотное закрытие.

Особенности:

• соответствует классу А по EN161;
• нормально-закрытого типа;
• для систем с давлением газа до 1 бар и расходом до 100 м3/ч;
• медленно открывается и быстро закрывается при работе с приводом SKP;
• эксплуатационная температура: от -10 до + 60°С;
• фланцевое присоединение DN 50.

Функционал

Двойной биогазовый клапан Siemens VRD40.050U используется в коммерческих, промышленных горелках в качестве:

• запорного устройства совместно с SKP15;
• регулирующего клапана с функцией отсечения в сочетании с SKP25/ SKP5/ SKP7;
• устройства регулирования давления с SKP2/ SKP5/ SKP7.

Клапан применяется в газовых установках, потребляющих природный и искусственные газы, в системах добычи газа из органических отходов и других целях.
