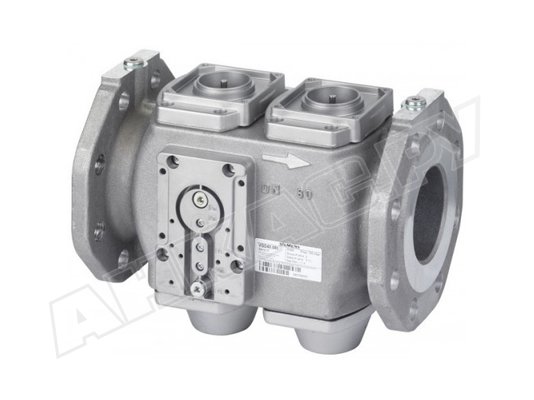

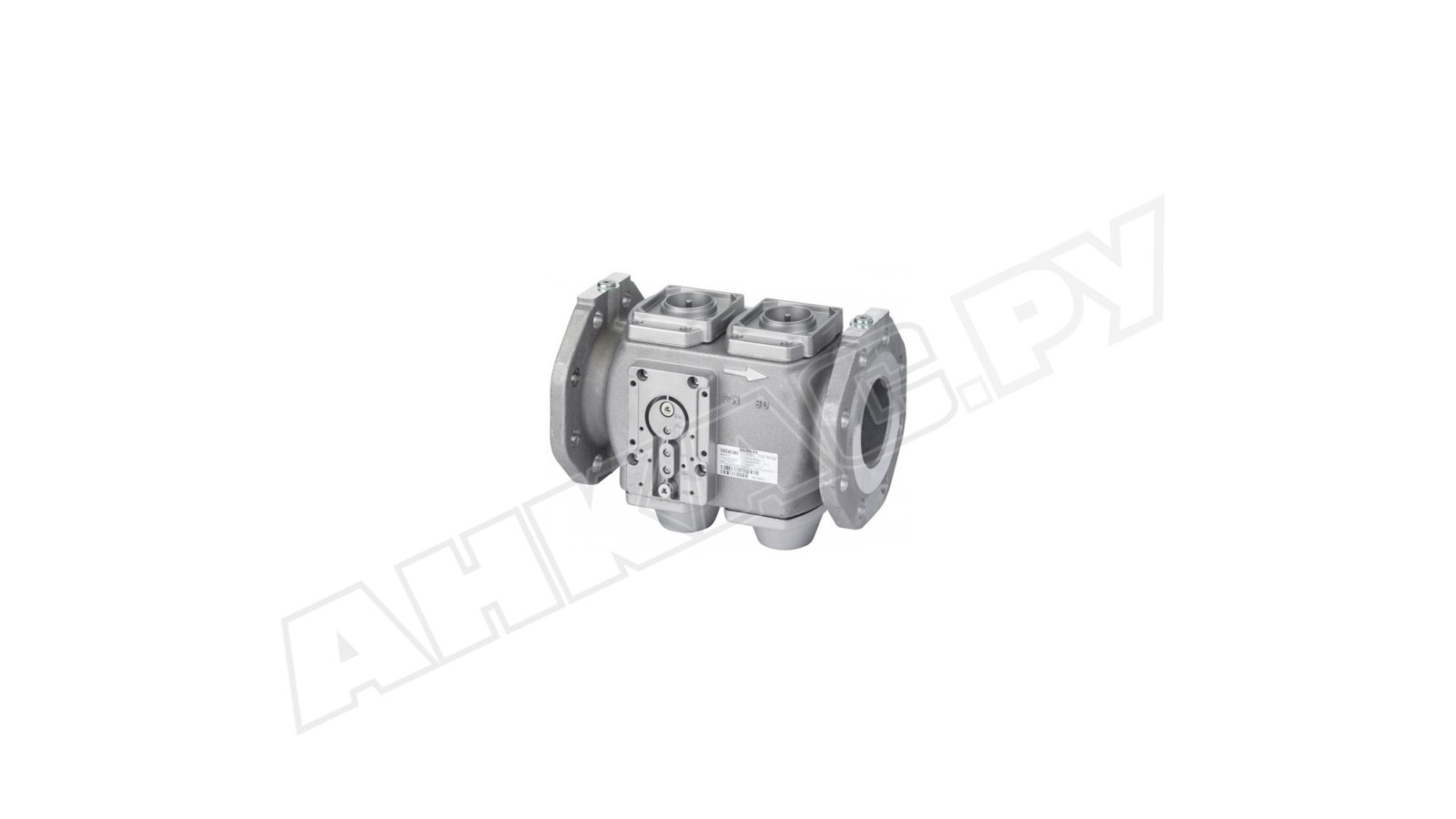

Двойной биогазовый клапан Siemens VRD40.080

Двойной биогазовый клапан Siemens VRD40.080 рассчитан на работу с более агрессивными газами, чем определено стандартом EN437. Соответствует нормам EN161, класс А. Применяется в качестве запорного и регулирующего устройства в сочетании с приводом SKP. Рассчитан на давление газа 700 мбар.

Рабочая среда

Клапан Siemens VRD40 может использоваться в промышленных и коммерческих установках, работающих с сухими и слабоагрессивными средами: природным газом, воздухом, биогазом, технологическим и переработанным газом, в состав которого входят соединения H2S или NH3.

Конструкция

Биогазовый клапан создан на базе серии VGD4, но более устойчив к агрессивному воздействию. Имеет модульную конструкцию, состоящую из двух последовательно соединённых предохранительных запорных клапанов. Каждый клапан оснащен двойным седлом запатентованной конструкции для повышения расхода. Седла с индивидуальной запирающей пружиной обеспечивают надёжное перекрытие потока и высокое прижимное давление. Клапан может работать в сочетании с любым приводом серии SKP.

Конструкция собрана в алюминиевом коррозиестойком корпусе. Шток с двойными направляющими обеспечивает точный осевой ход и плотное закрытие. На входе газа размещен фильтр из нержавеющей стальной сетки с отверстиями 9 мм, что сохраняет герметичность клапана и защищает от порчи устройства, размещенные после него. С обеих сторон клапана находятся штуцеры для контроля давления.

Особенности:

• устройство нормально-закрытого типа;
• для систем с давлением газа до 0,7 бар и расходом не более 250 м3/ч;
• медленное открытие и быстрое закрытие при работе с приводом типа SKP;
• эксплуатационные температуры (внешняя среда): от -10 до + 60°С;
• фланцевое соединение DN 80.

Функционал

Клапан может работать с любым приводом серии SKP. В зависимости от используемого устройства обеспечивает:

• запорную функцию при работе с приводом SKP15;
• регулирующую функцию с отсечкой потока с SKP25/ SKP5/ SKP7;
• регулирование давления с SKP2/ SKP5/ SKP7.

Область применения двойного биогазового клапана Siemens VRD40.080 – добыча, переработка газов, использование в системах, потребляющих природный и искусственный газы.
