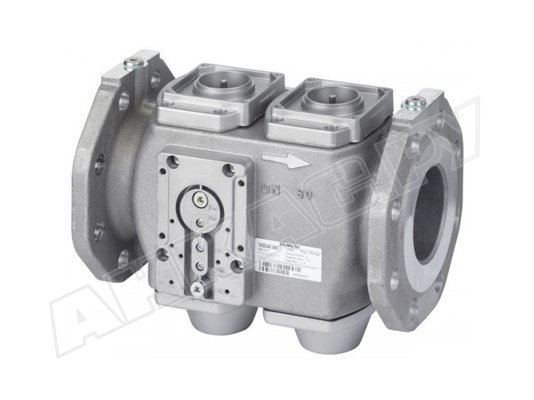

Двойной биогазовый клапан Siemens VRD40.150

Двойной биогазовый клапан Siemens VRD40.150 – универсальное предохранительно-запорное устройство для работы с газами, выходящими за диапазон EN437. Соответствует стандарту EN161, класс А. Использование двойных сёдел запатентованной конструкции и мощных пружин обеспечивает высокий расход, до 800 м3/ч и надежное перекрытие потока с давлением до 700 мбар.

Рабочая среда и функционал

Клапан Siemens VRD40 служит для работы со слабоагрессивными и сухими газами: биогазом, технологическими газами, природным газом и воздухом. В зависимости от типа исполнительного механизма обеспечивает безопасное запирание потока, регулирование давления газа и/или регулирование соотношения воздух/газ.

Конструкция

Модульный двухкорпусный клапан Siemens VRD40 включает в себя два последовательно соединённых предохранительно-запорных клапана, каждый из которых имеет двойное седло для увеличения пропускной способности. Запатентованная конструкция седла с индивидуальной запорной пружиной гарантирует надёжное перекрытие газопровода и высокое усилие прижима. Клапан может комбинироваться с любым приводом серии SKP.

Клапан собран в коррозиестойком алюминиевом корпусе. Оснащен сетчатым фильтром из нержавеющей стали с отверстиями 9 мм, что создает защиту сёдел и других устройств, размещённых ниже по течению. На входе и выходе клапана предусмотрены штуцеры для контроля давления. Двойные направляющие штока обеспечивают точное выравнивание диска и плотный прижим.

Особенности:

• нормально-закрытый;
• для систем с давлением газа до 0,7 бар и расходом вплоть до 800 м3/ч;
• медленное открытие и быстрое закрытие при работе с приводом SKP;
• температуры окружающей среды: от -10 до + 60°С;
• фланцевое присоединение DN 150.

Функционал

Двойной биогазовый клапан Siemens VRD40.150 применяется в горелках в качестве:

• запираюшего устройства совместно с SKP15;
• регулирующего клапана с функцией отсечения в сочетании с SKP25/ SKP5/ SKP7;
• устройства регулирования давления с SKP2/ SKP5/ SKP7.

Клапан имеет широкую сферу применения. Подходит для систем, потребляющих природный и искусственный газ. Используется на предприятиях по переработке газов, в системах добычи газа из органических отходов.
