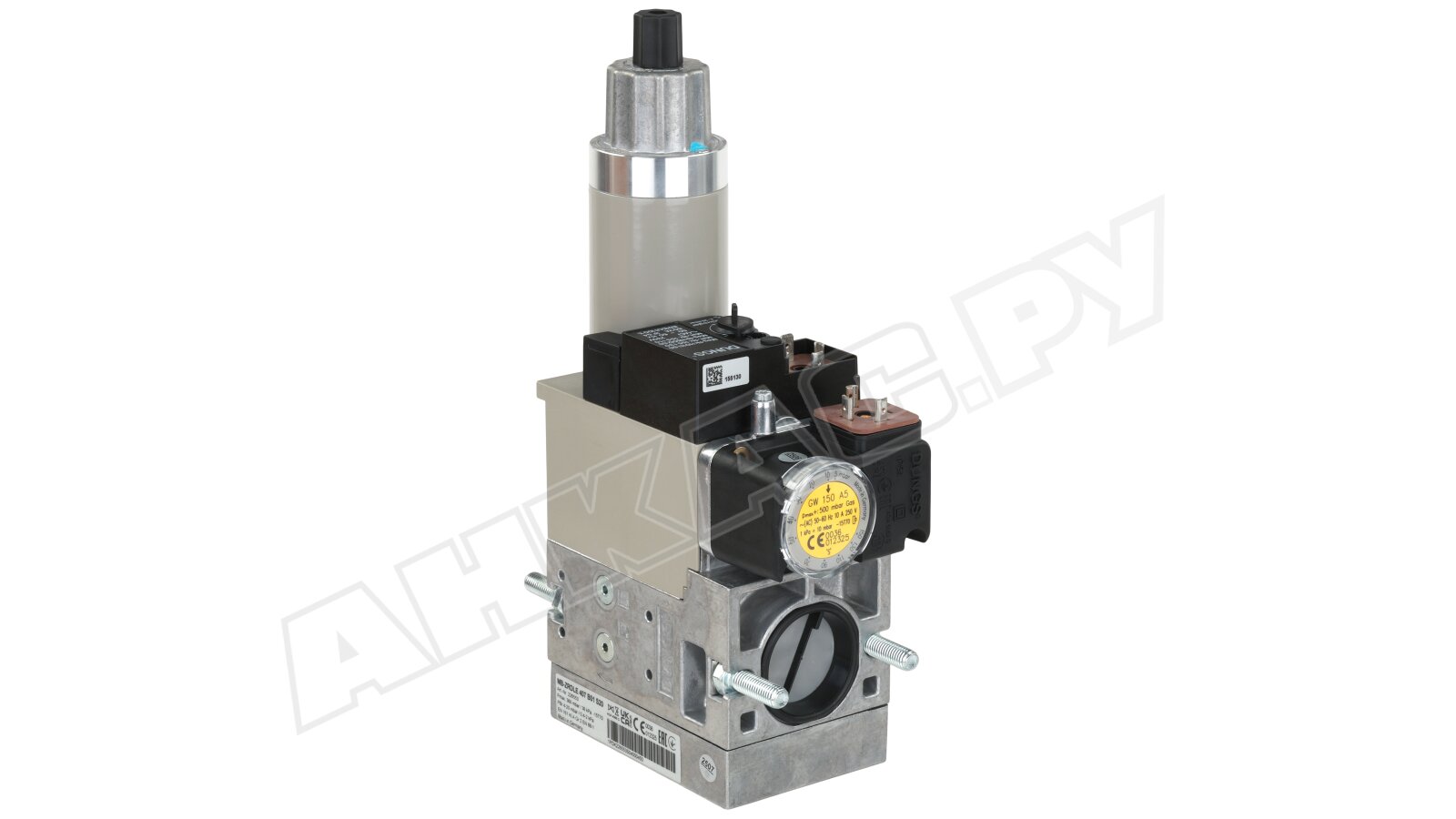

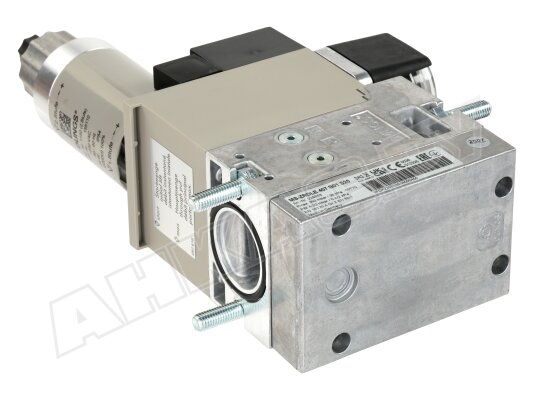

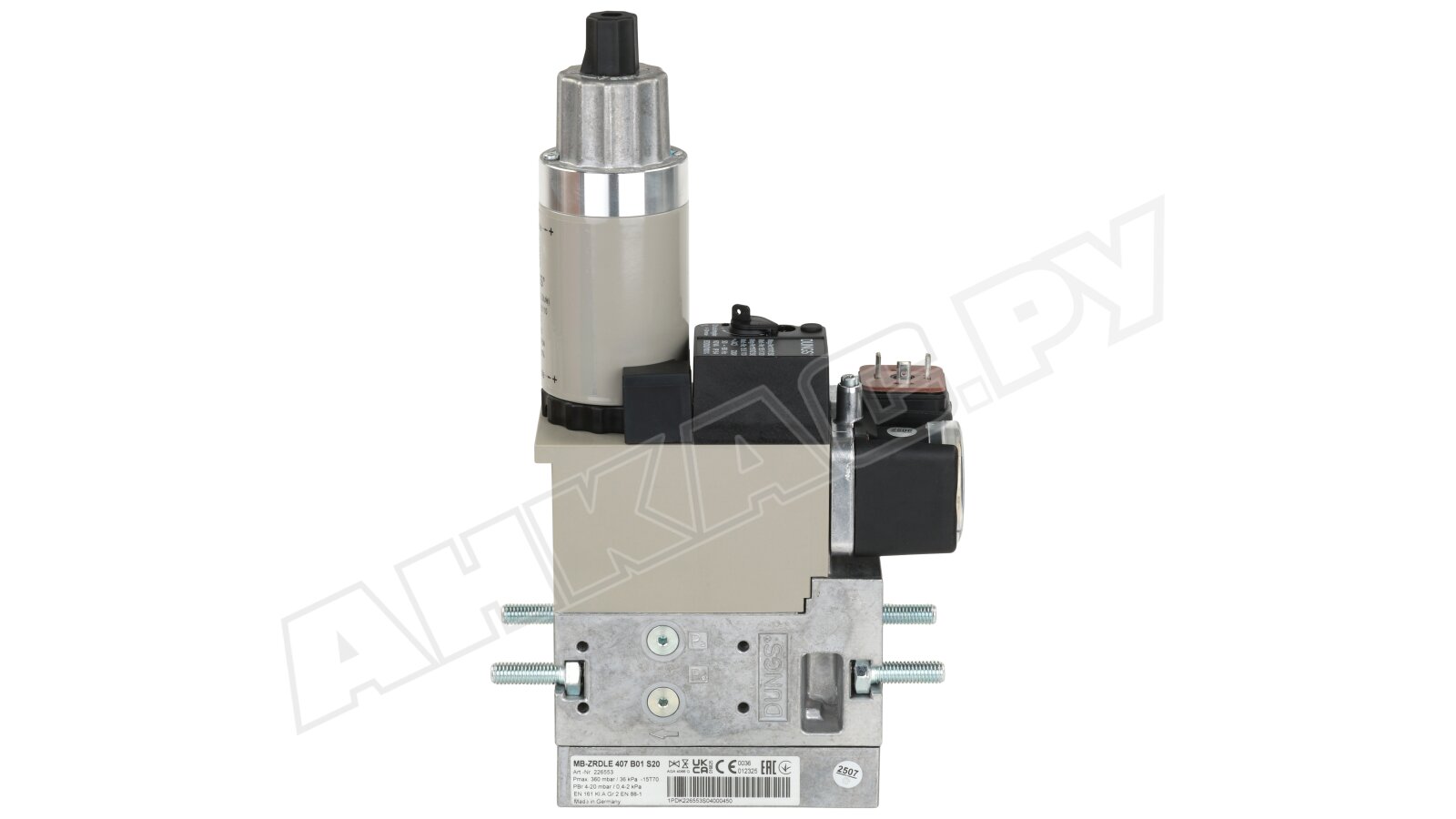

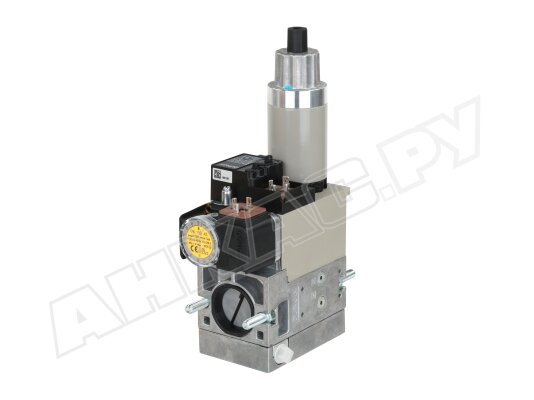

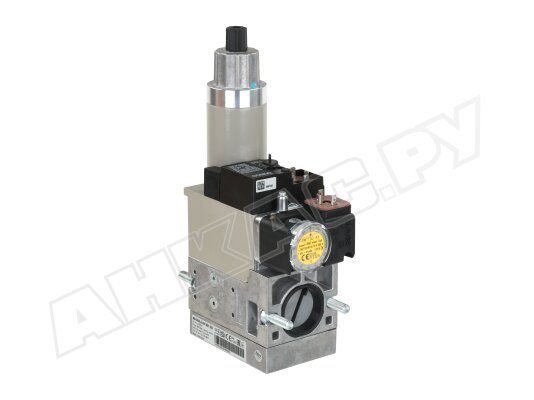

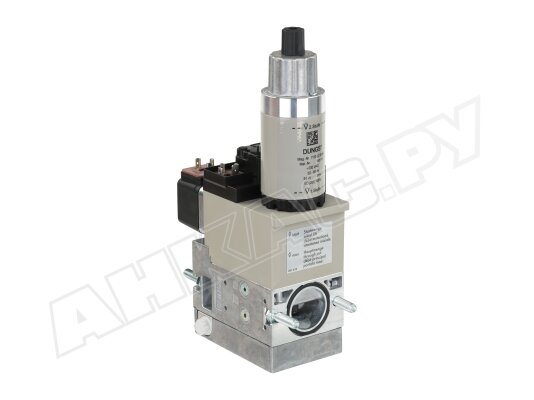

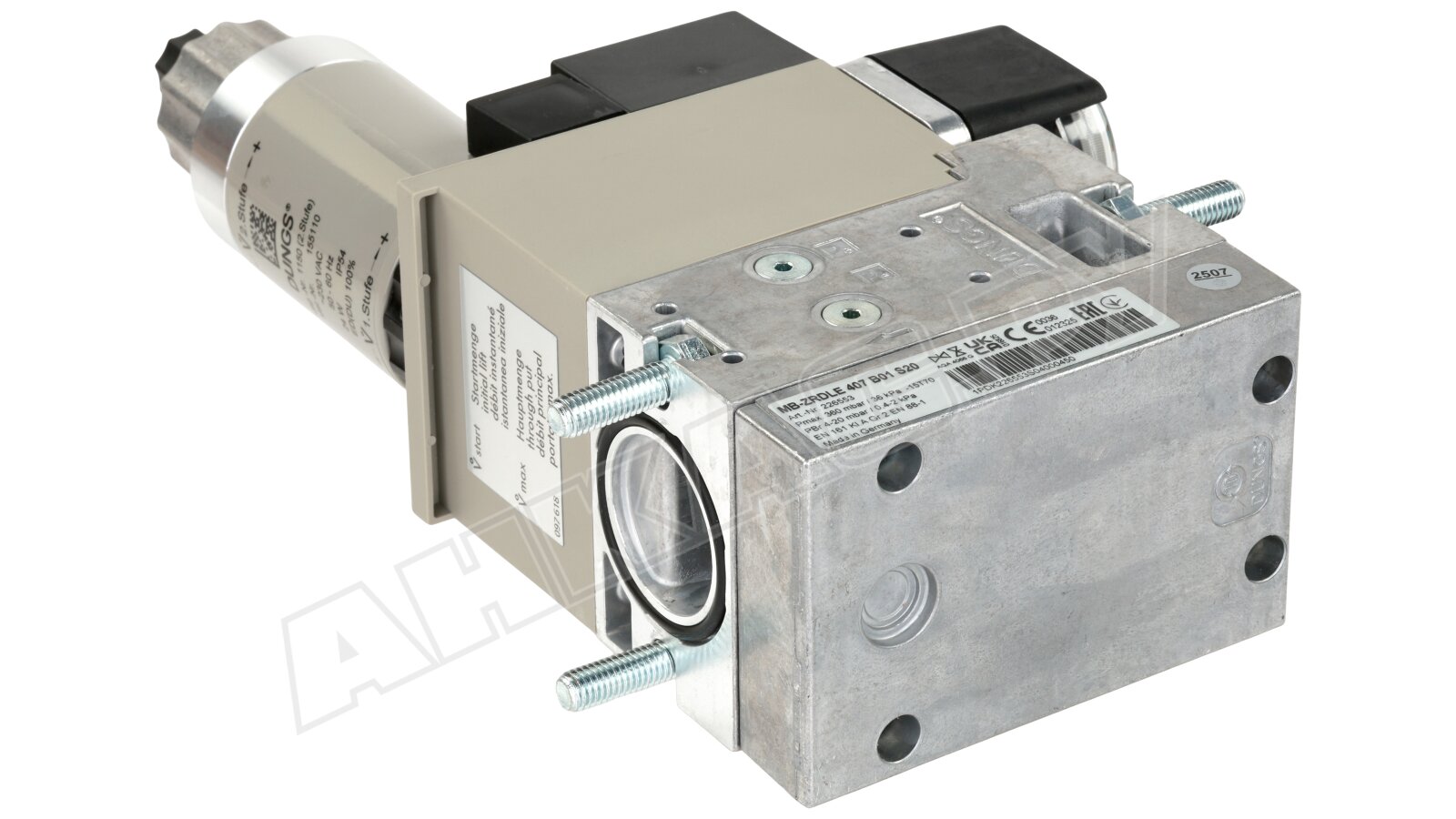

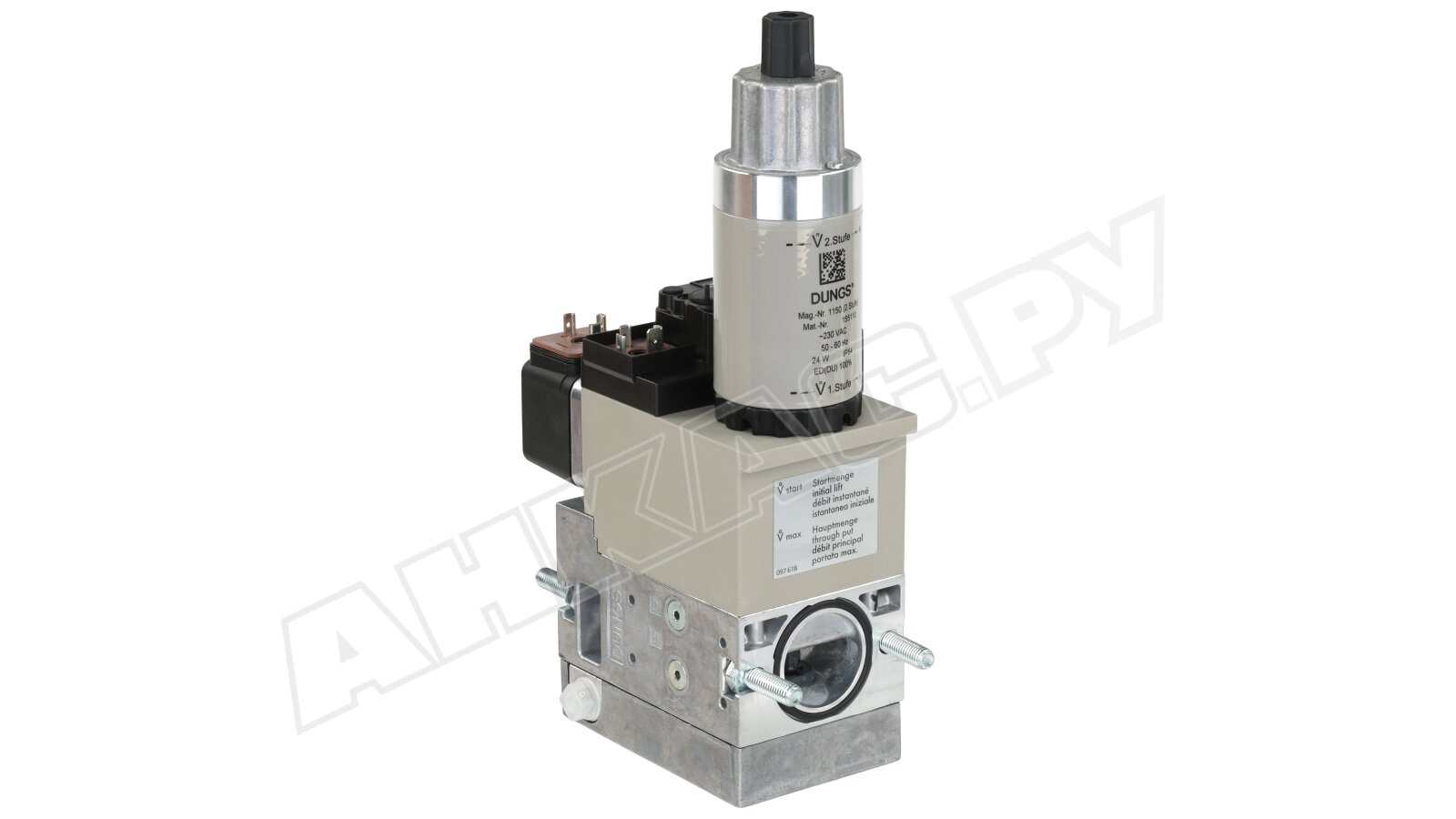

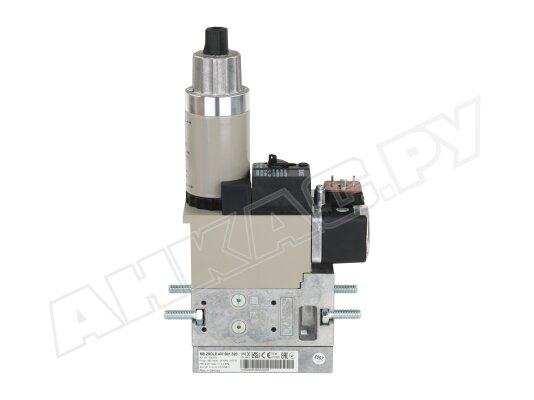

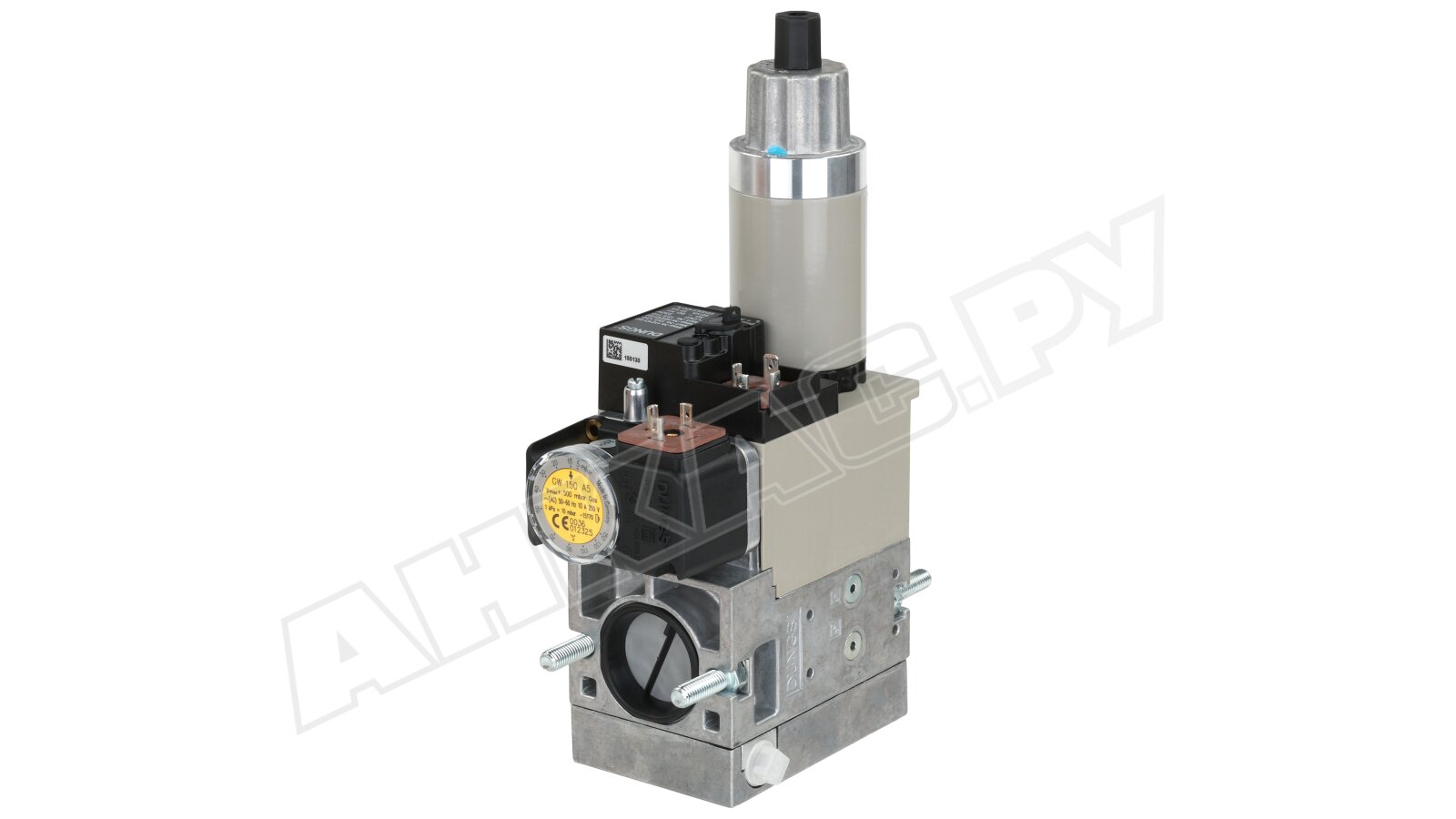

Газовый мультиблок Dungs MB-ZRDLE 407 B01 S20

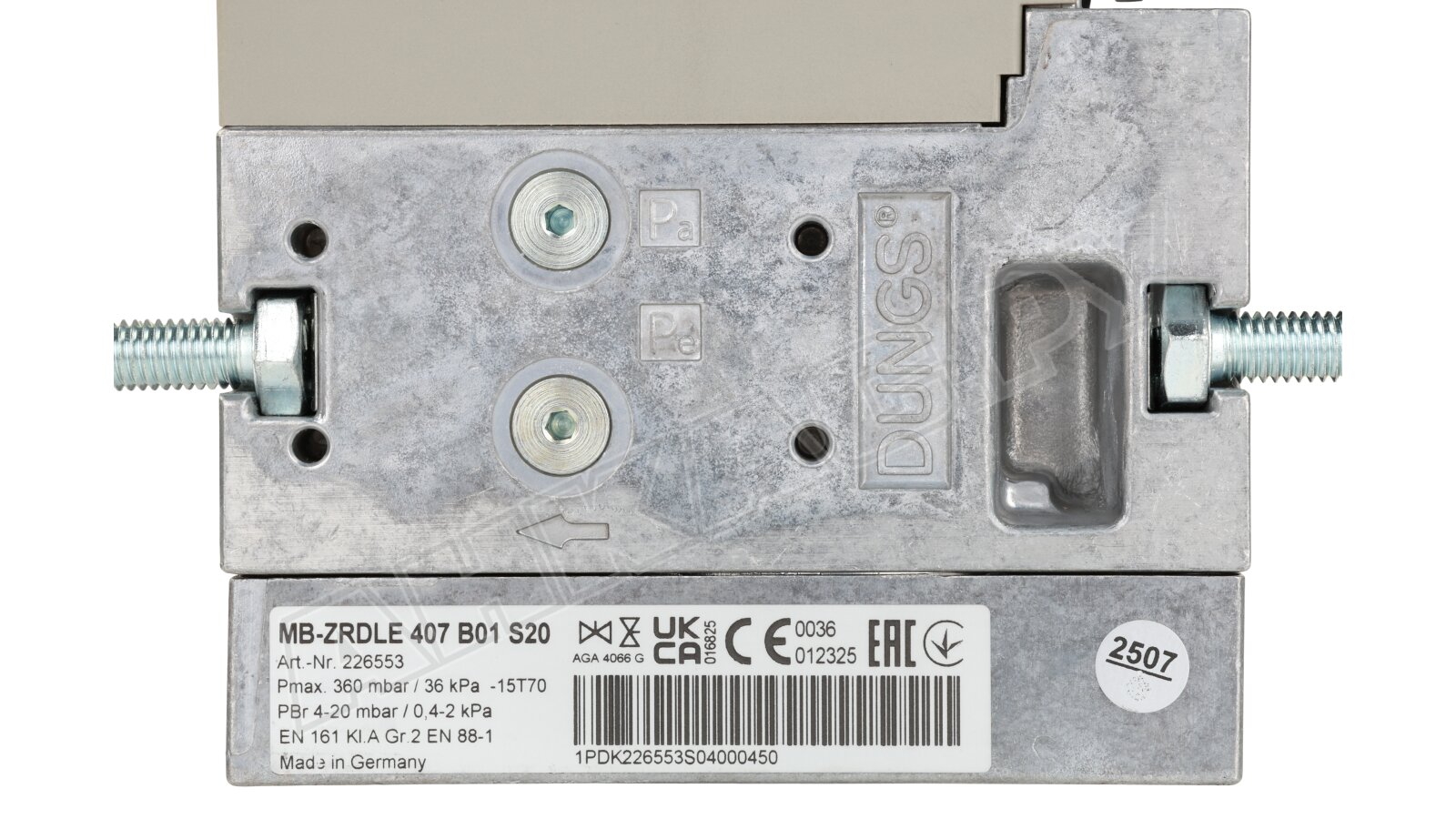

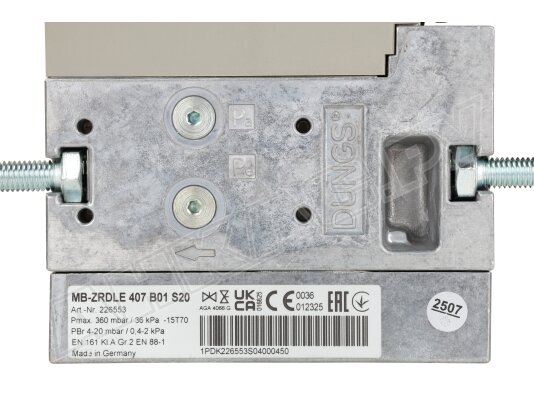

Газовый мультиблок Dungs MB-ZRDLE 407 B01 S20, арт. 226553:

• Модуль регулирования и безопасности, двухступенчатый режим эксплуатации;
• Управление клапанами: совместное;
• Вид защиты: стандарт IP 54;
• Электромагнитные клапаны V1 и V2 класса A;
• Макс. избыточное давление газа 360 мбар;
• Диапазон входного давления газа 15-360 мбар;
• Диапазон выходного давления газа 4-20 мбар;
• Встроенный фильтр: стандартный фильтр, синий;

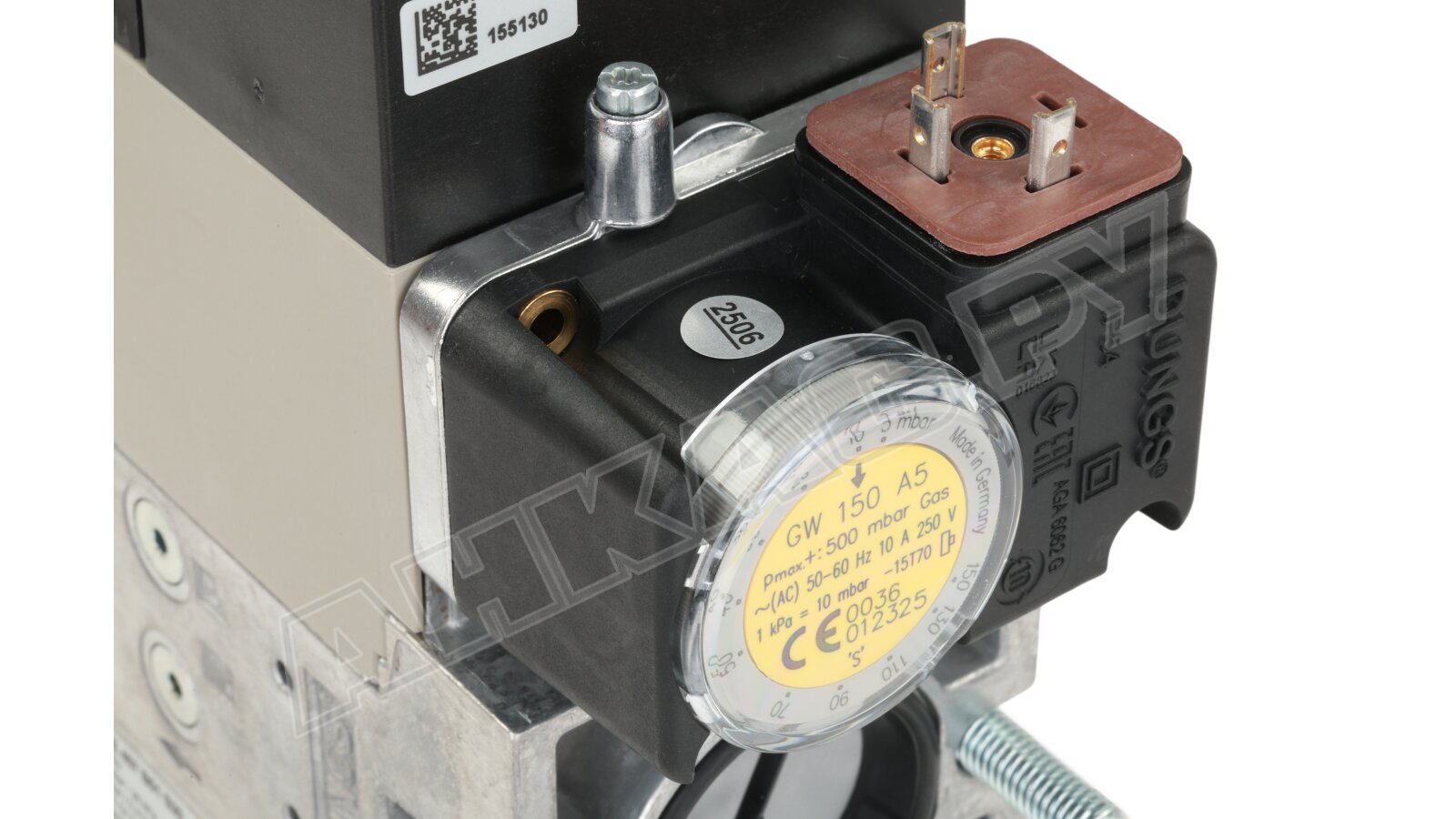

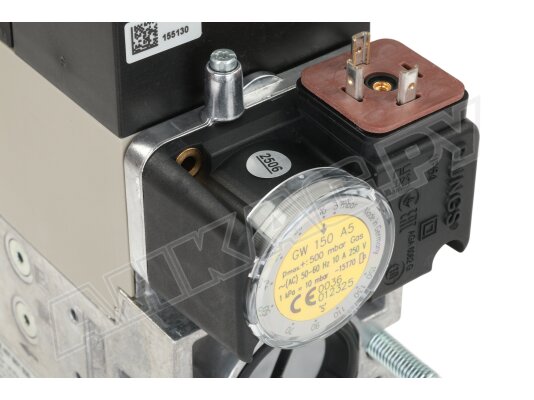

• Реле давления газа мини GW 150 A5;
• Резьбовое соединение Rp 1/2" - 3/4".

Газовый мультиблок Dungs MB-ZRDLE 407 B01 S20 – универсальный газорегуляторный узел для автоматического регулирования и повышения безопасности при работе с газом. Модульное устройство обеспечивает надежную работу горелки при входном давлении магистрального газа до 360 мбар. Газовый мультиблок нашёл применение в продукции фирм Elco, Baltur, Riello, Oilon.

Стандартный набор

Мультиблок, артикул: 226553, укомплектован:

• входным фильтром-сеткой;
• регулятором;
• двумя автоматическими запорными клапанами;
• датчиком-реле давления.

Базовый набор требует дооснащения установочными фланцами и штекерами.

Основные параметры:

• давление на входе/выходе/ максимальное – 15-360 / 4-20 / 360 мбар;
• применение – газ 1-3 семейства/нейтральный;
• ограничения по температурному режиму: от -15 °C до +70 °C. Не ниже 0 °C для систем сжиженного газа.

Исполнение:

Модуль оснащен датчиком реле, срабатывающим при минимальном уровне давления входящего газа.

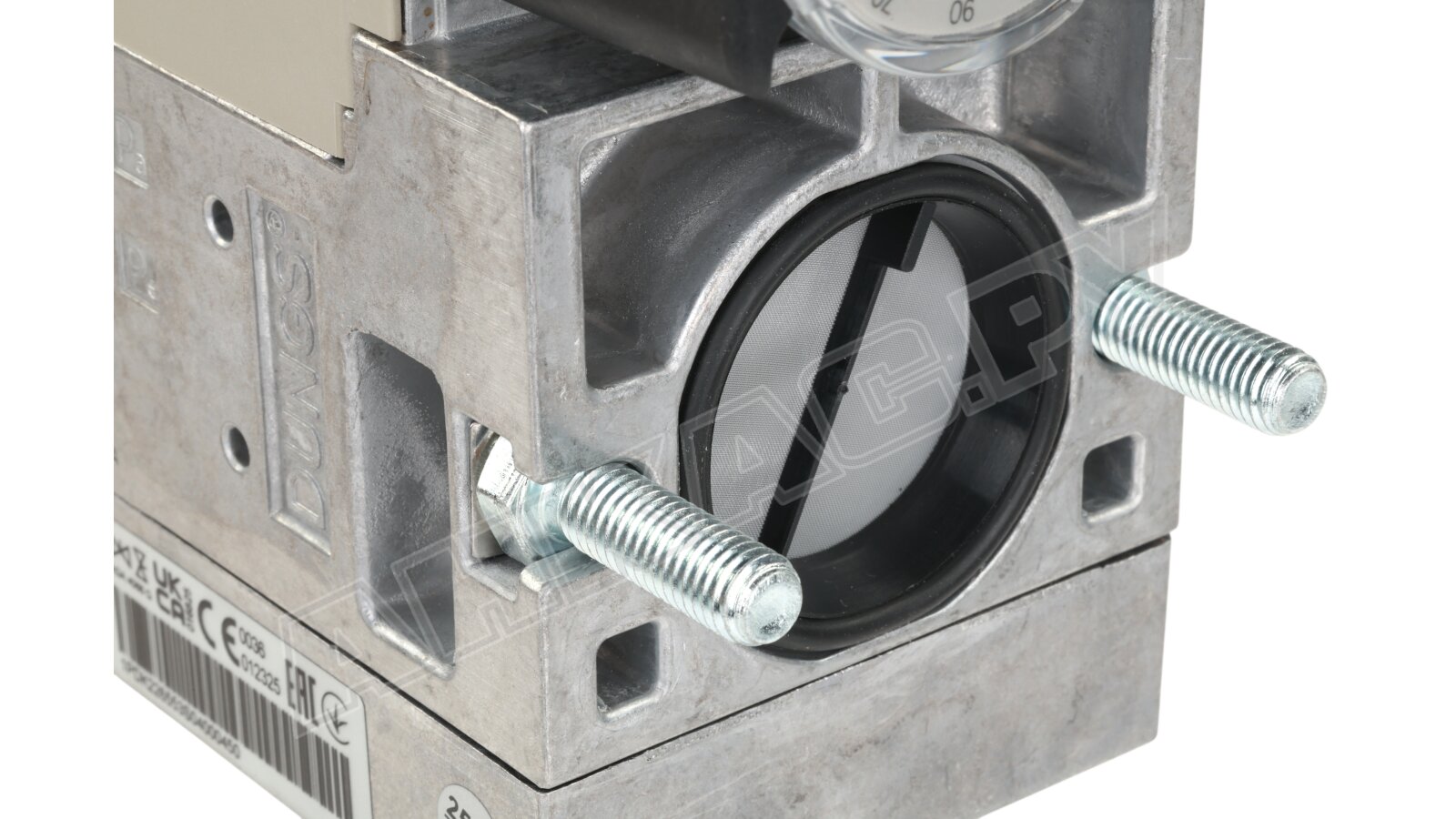

Прежде чем газ поступает на регулятор, он проходит стадию очистки от инородных примесей с помощью стандартного фильтра. В процессе эксплуатации необходимо выполнять замену загрязненного элемента. В подающую магистраль обязательно следует установить основной фильтр для максимальной защиты газовой аппаратуры.

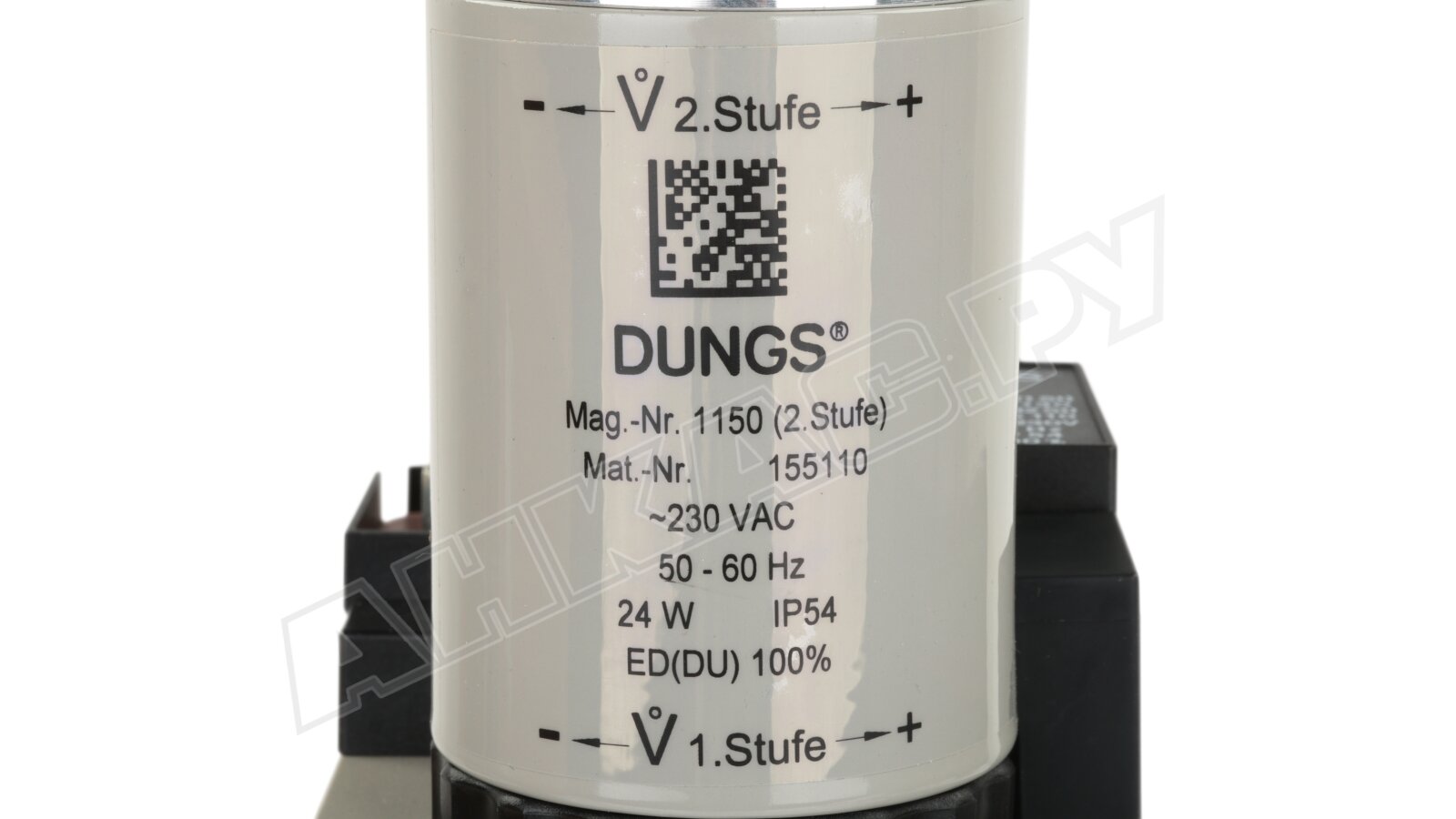

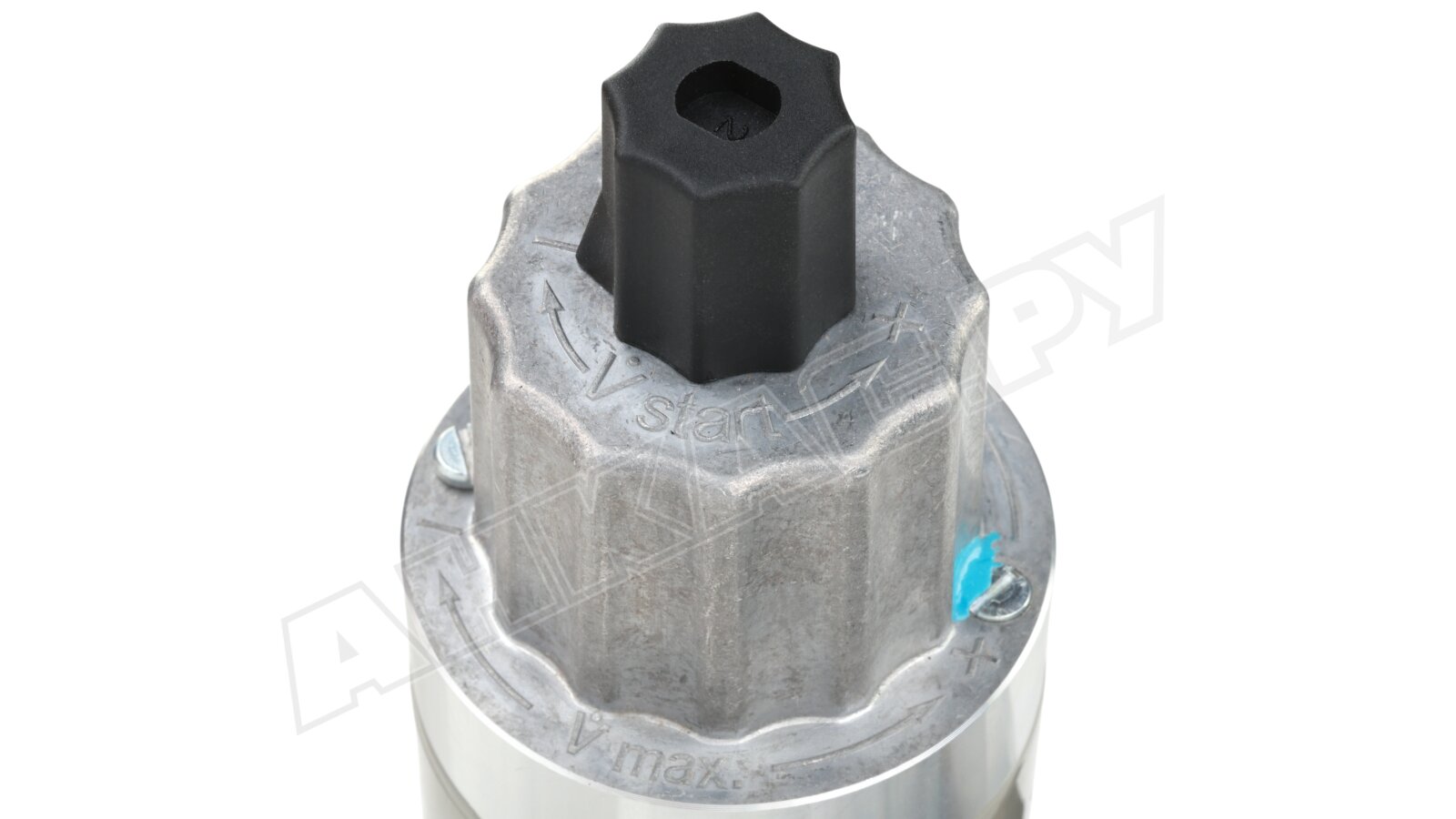

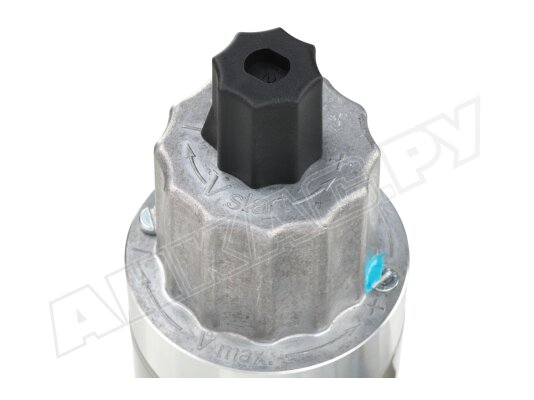

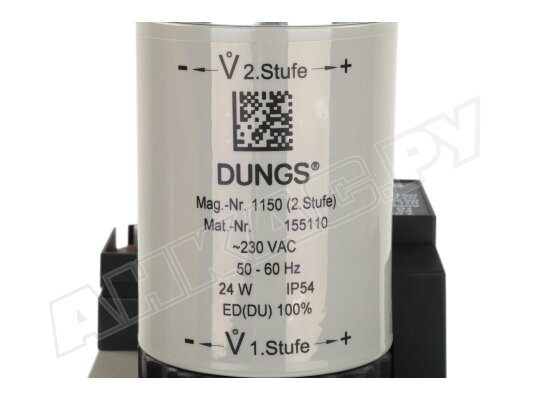

Управляемые совместно, ЭМ клапаны обеспечивают надежную работу мультиблока. Клапан на входе модуля срабатывает быстро, обеспечивая герметичное состояние системы. Выходной клапан оперативно запирается, но медленно отпирается. Это определяет плавный пуск горелки. Скорость отпирания можно регулировать при подключении мультиблока и пусконаладочных работах. Запирающий клапан V2 на выходе регулятора обеспечивает 2-ступенчатую работу горелки.

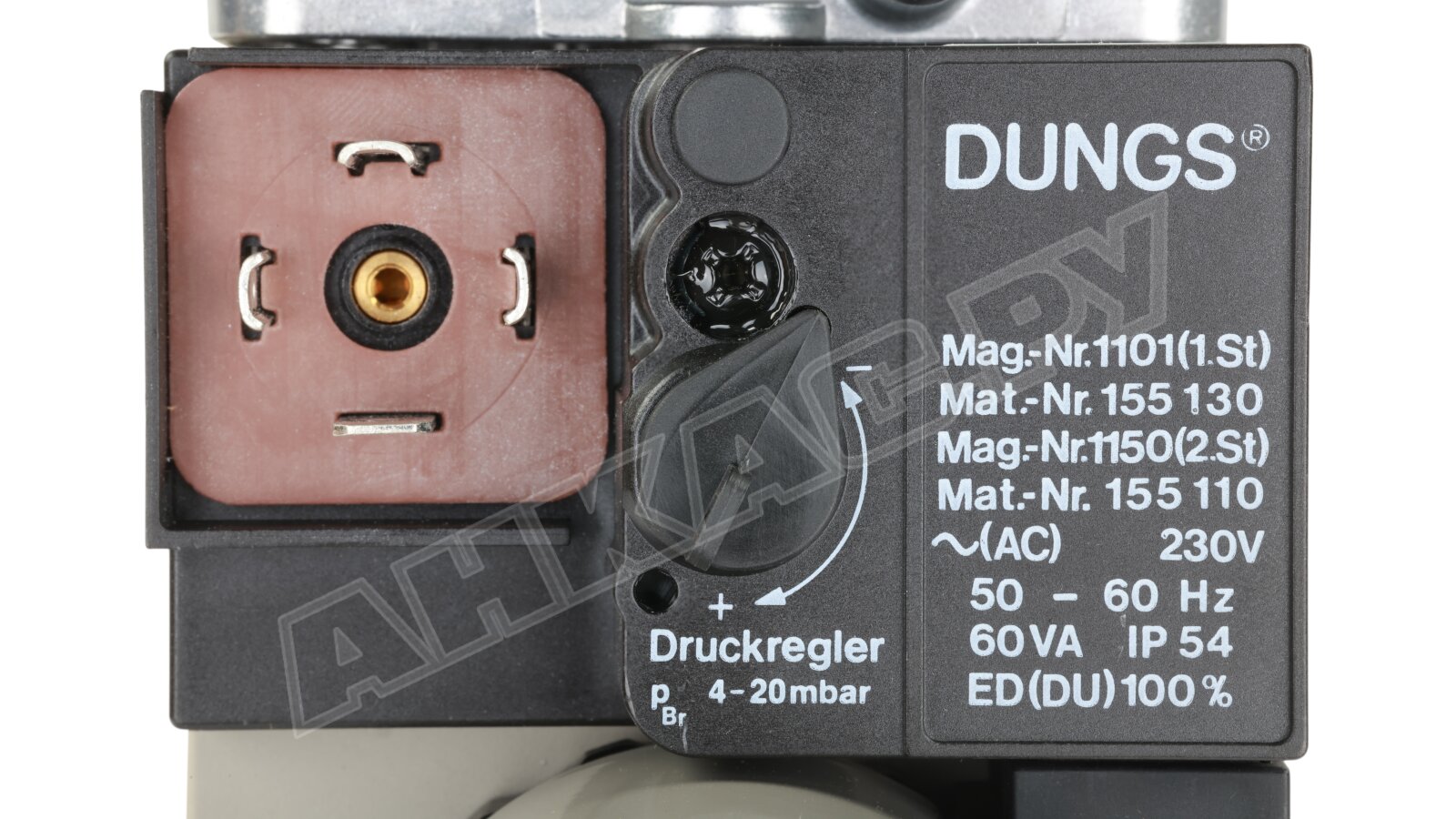

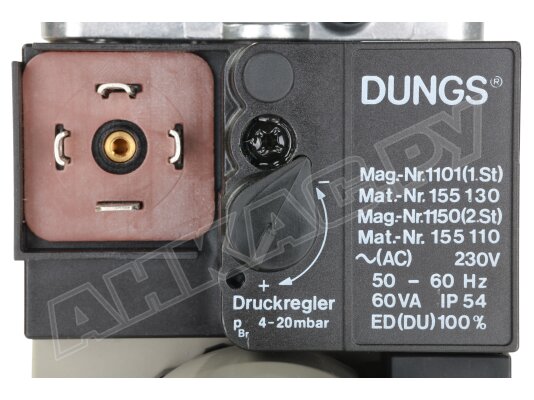

Регулировка давления происходит автоматически. Регулятор отвечает за стабильность выходных параметров газа. Базовые установки выходного давления можно скорректировать при монтаже горелки в пределах 4-20 мбар.

Мультиблок может оснащаться дополнительными элементами, в зависимости от потребностей: клапаном запальной линии, модулем контроля герметичности и пр.

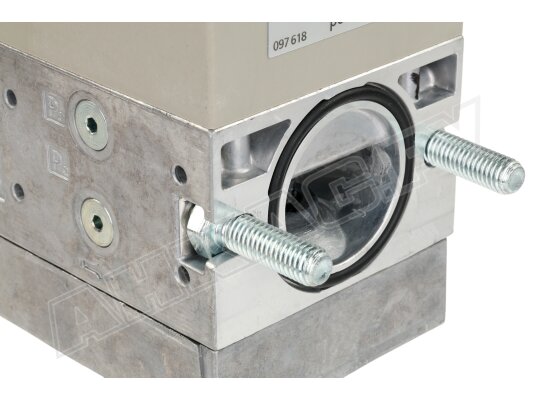

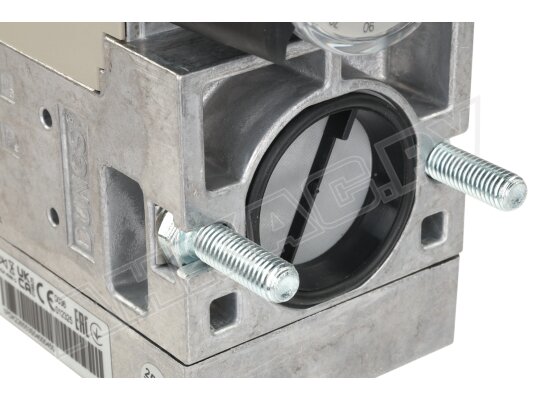

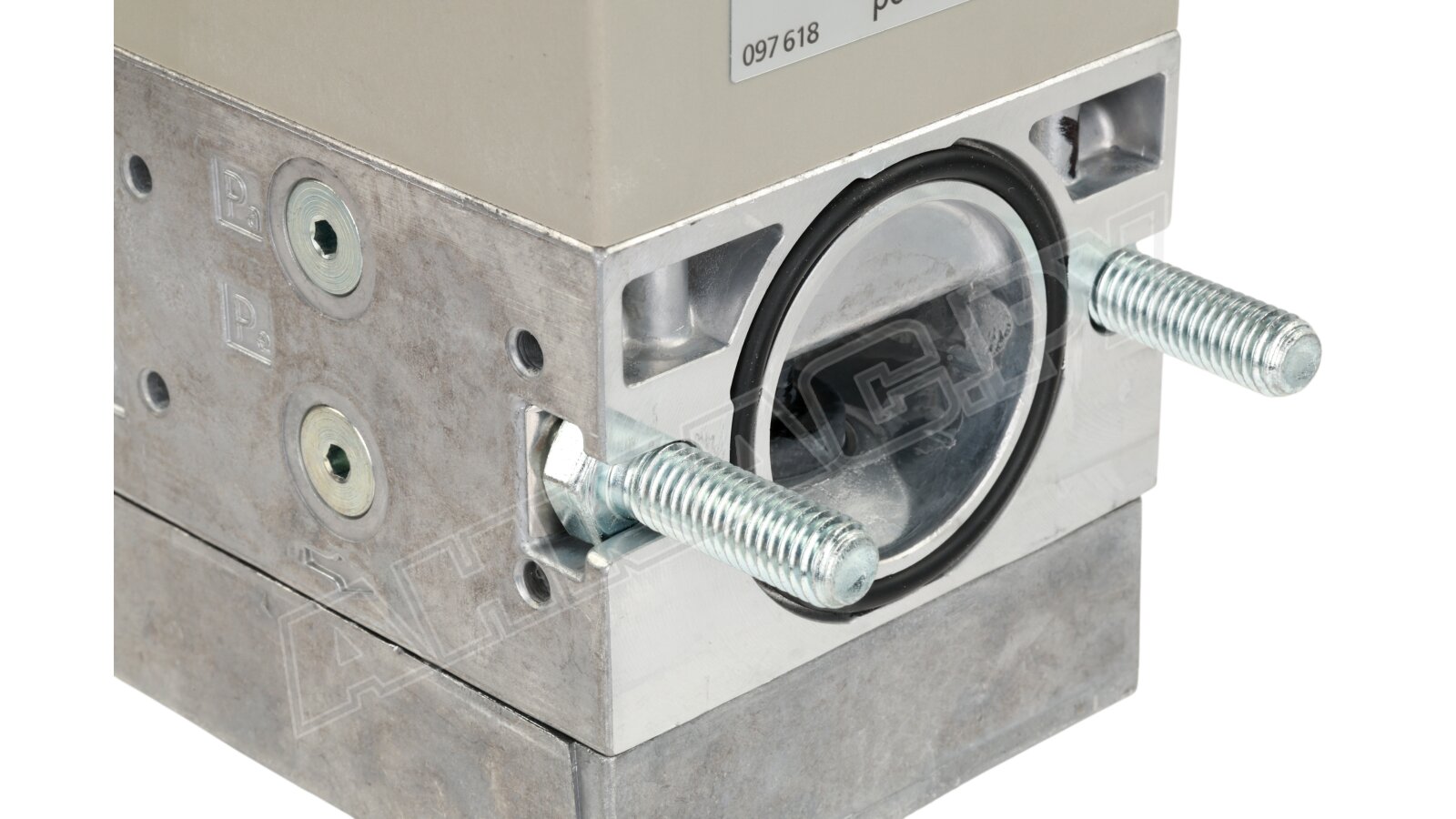

Соединение с системой осуществляется на фланцы диаметром Rp 1/2"–3/4". Ориентация: горизонтальная, вертикальная или промежуточная (магнит вверх).

Бесперебойная работа мультиблока гарантирована благодаря качественной изоляции автоматики (класс IP54).

Основные достоинства:

• простой монтаж в систему;
• плавный розжиг горелки;
• фильтрация входного газа;
• автоматика для регулировки газа;
• удобная компоновка деталей;
• влаго- и пылезащищенные корпуса;
• возможность дооснащения;
• настройка выходных параметров в широком диапазоне;
• оптимальное соотношение цена-качество.

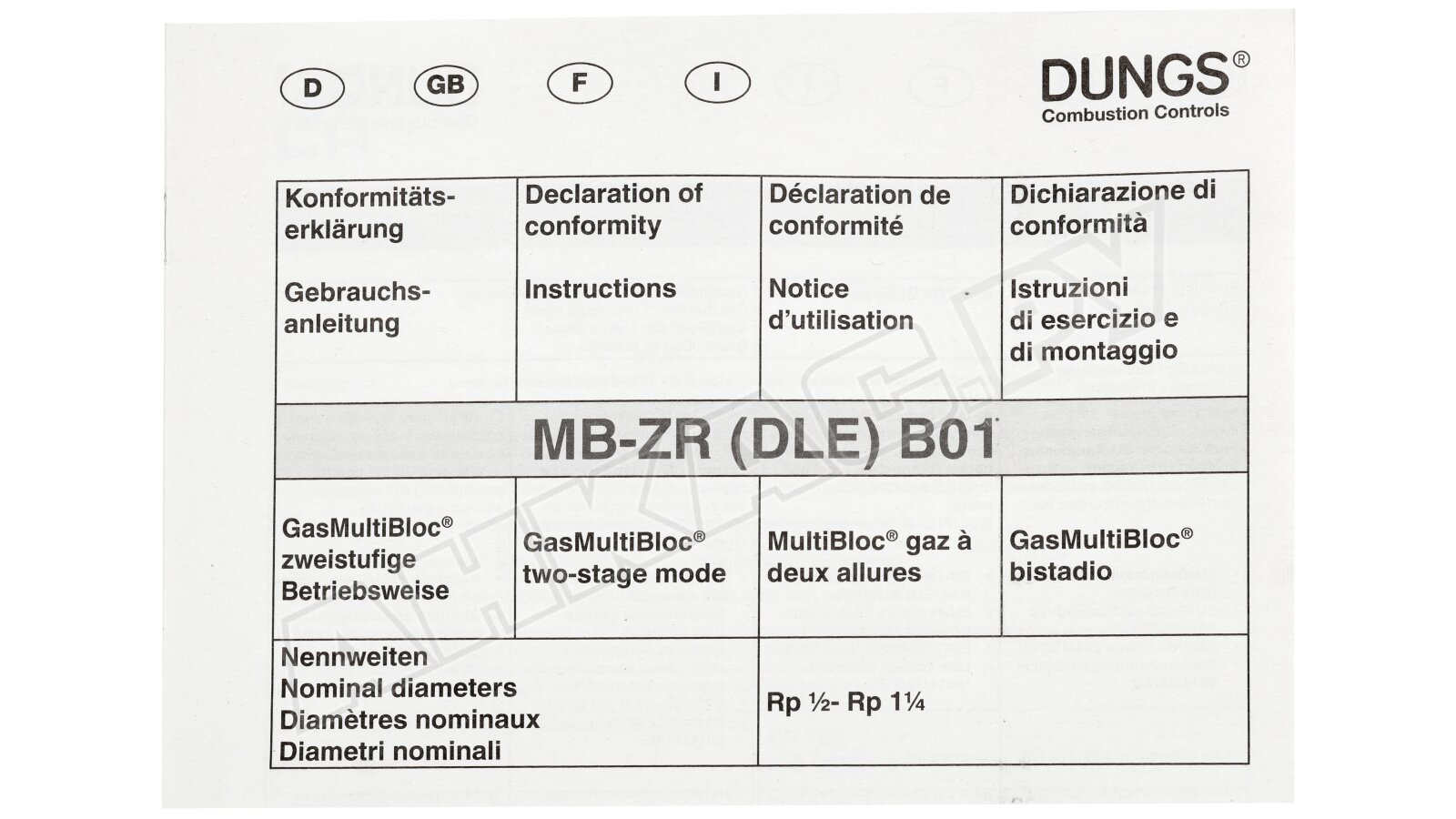

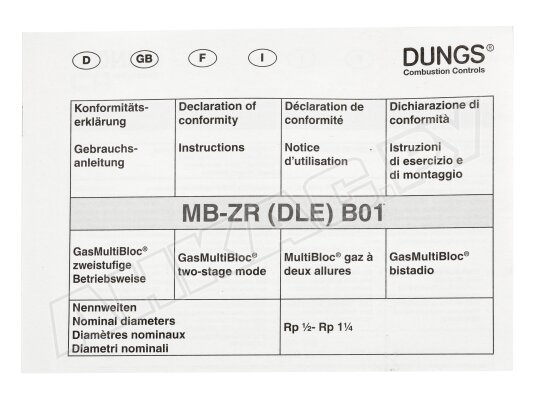

Для заказа газового мультиблока Dungs MB-ZRDLE 407 B01 S20 нажмите на кнопку «купить» и следуйте за подсказками системы. Оборудование сертифицировано, поставляется в сопровождении с 10-летней гарантией производителя и инструкциями по монтажу и эксплуатации.
