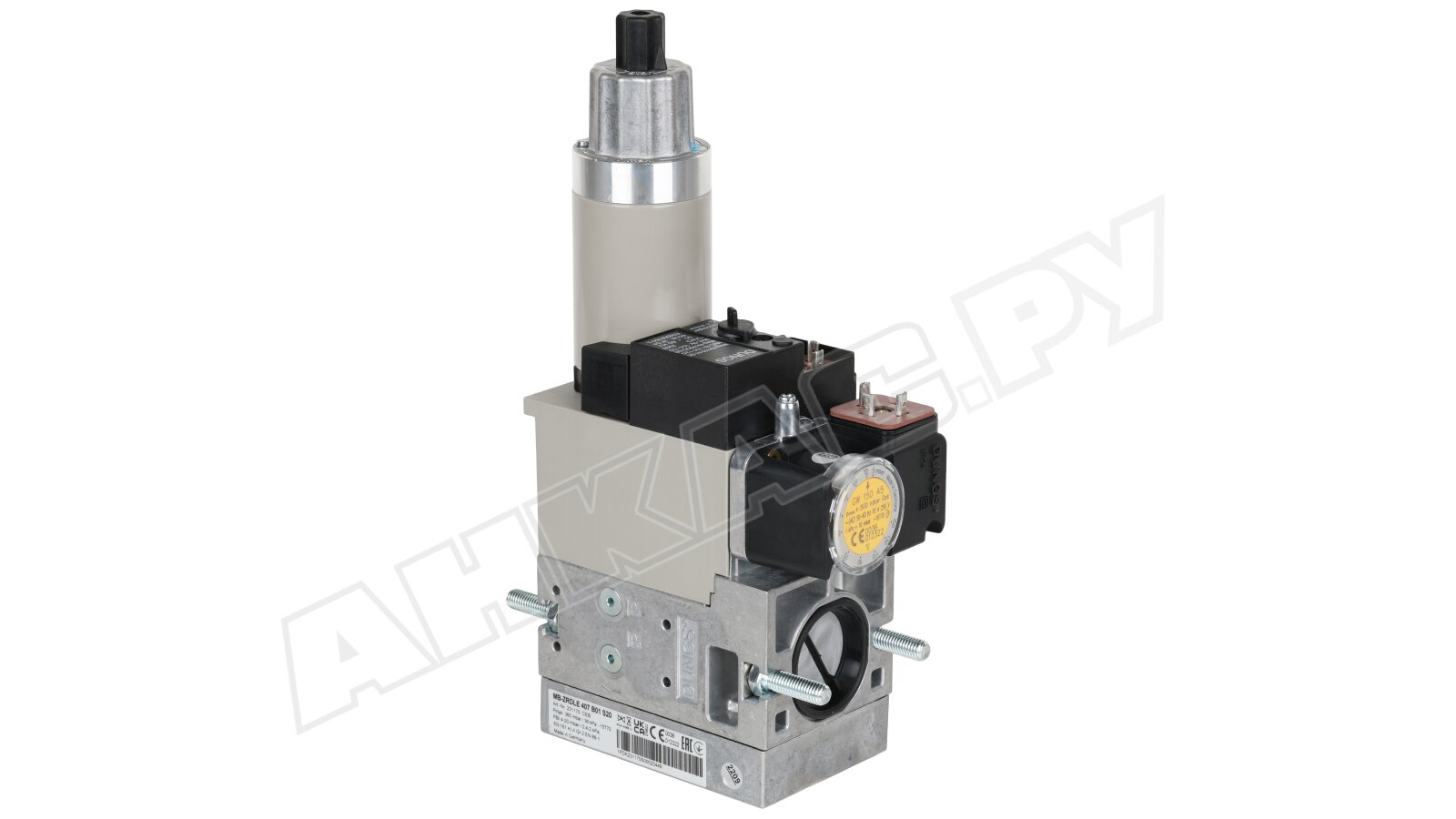

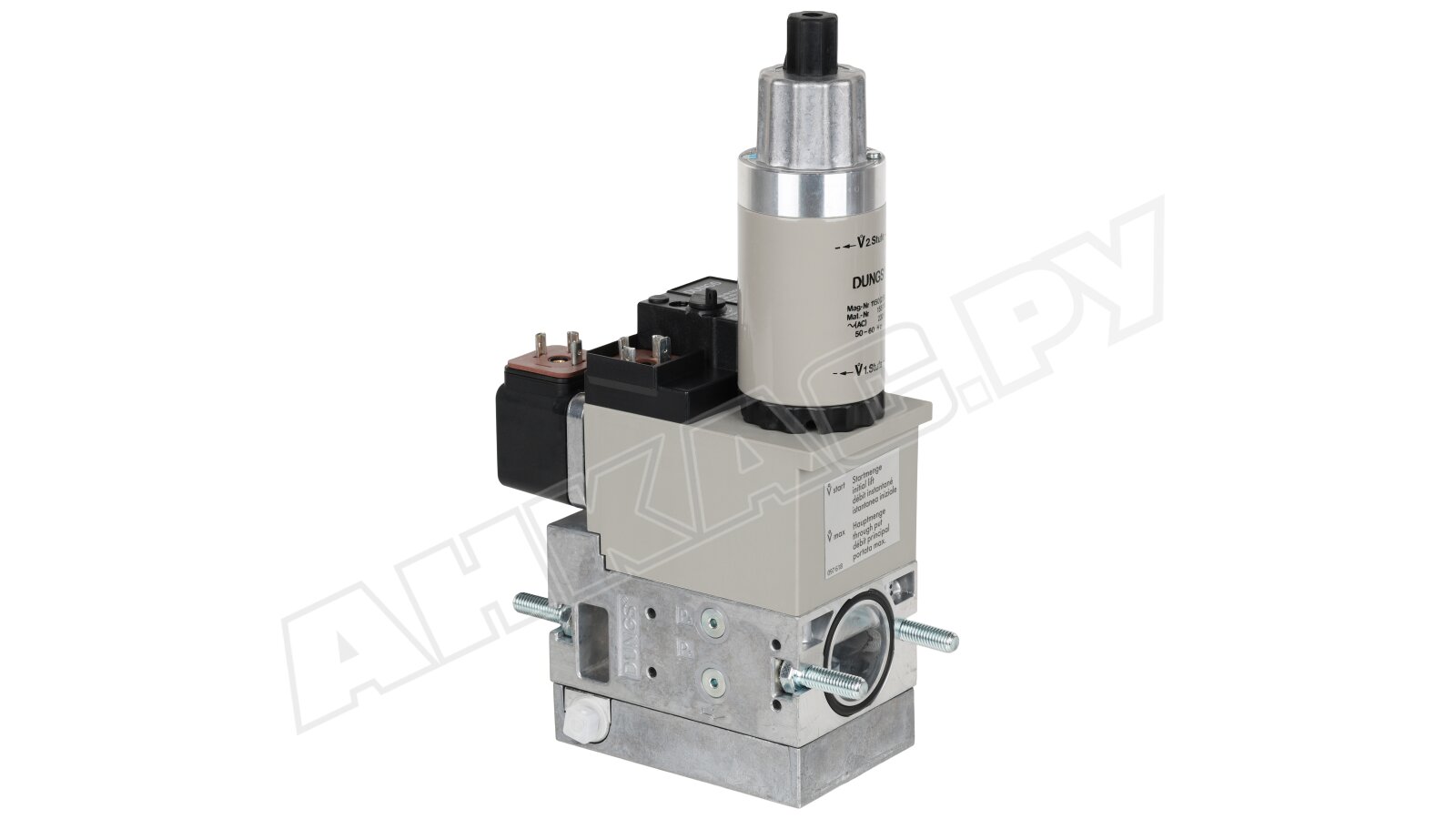

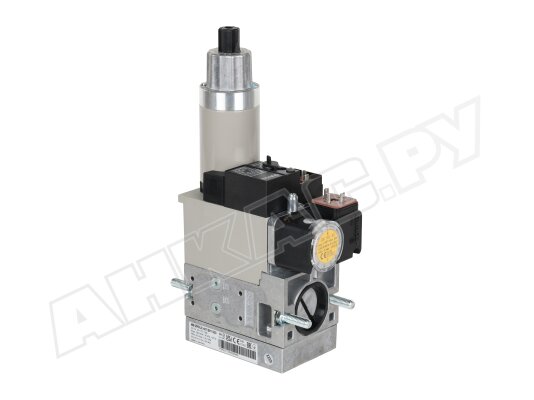

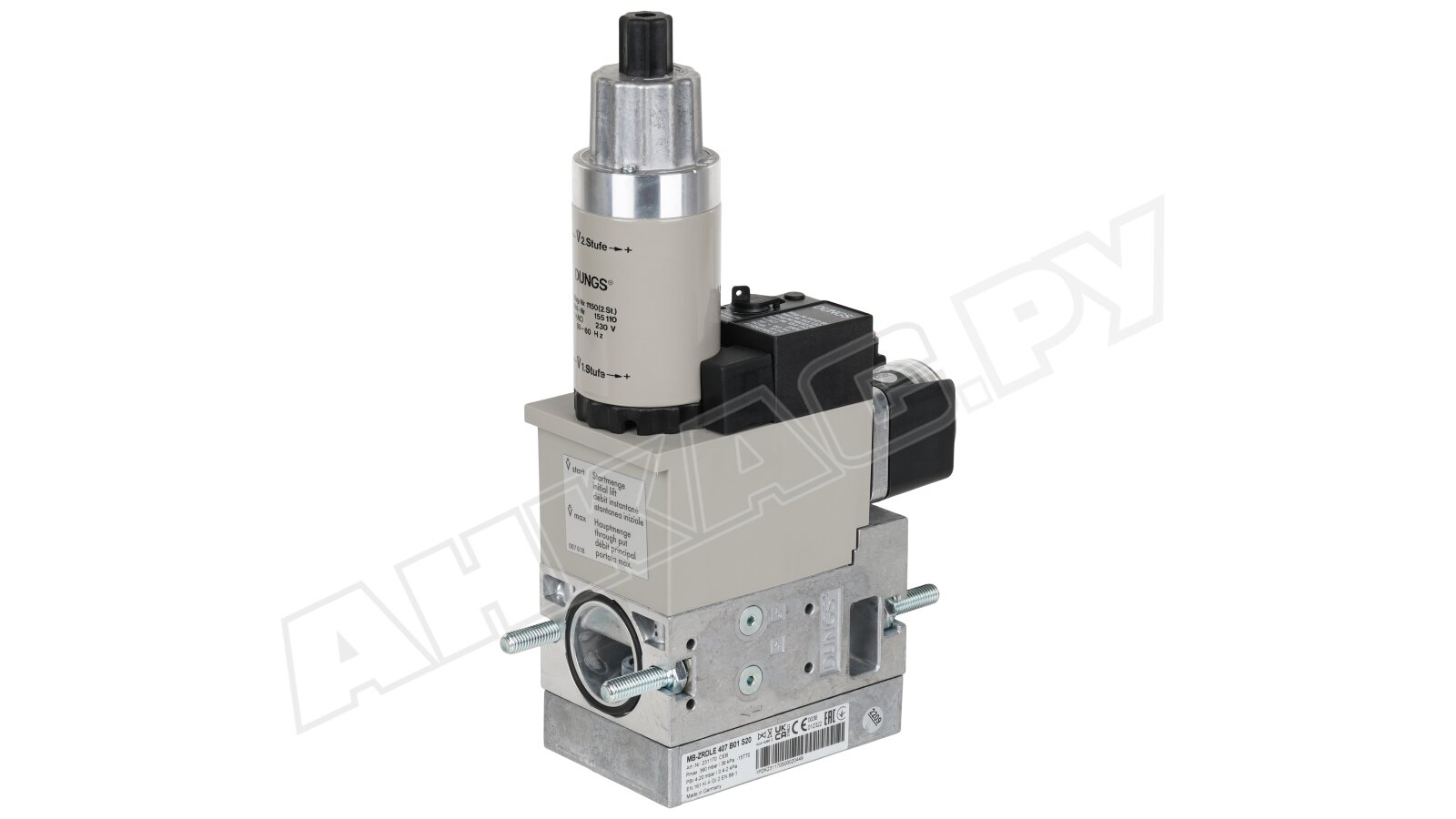

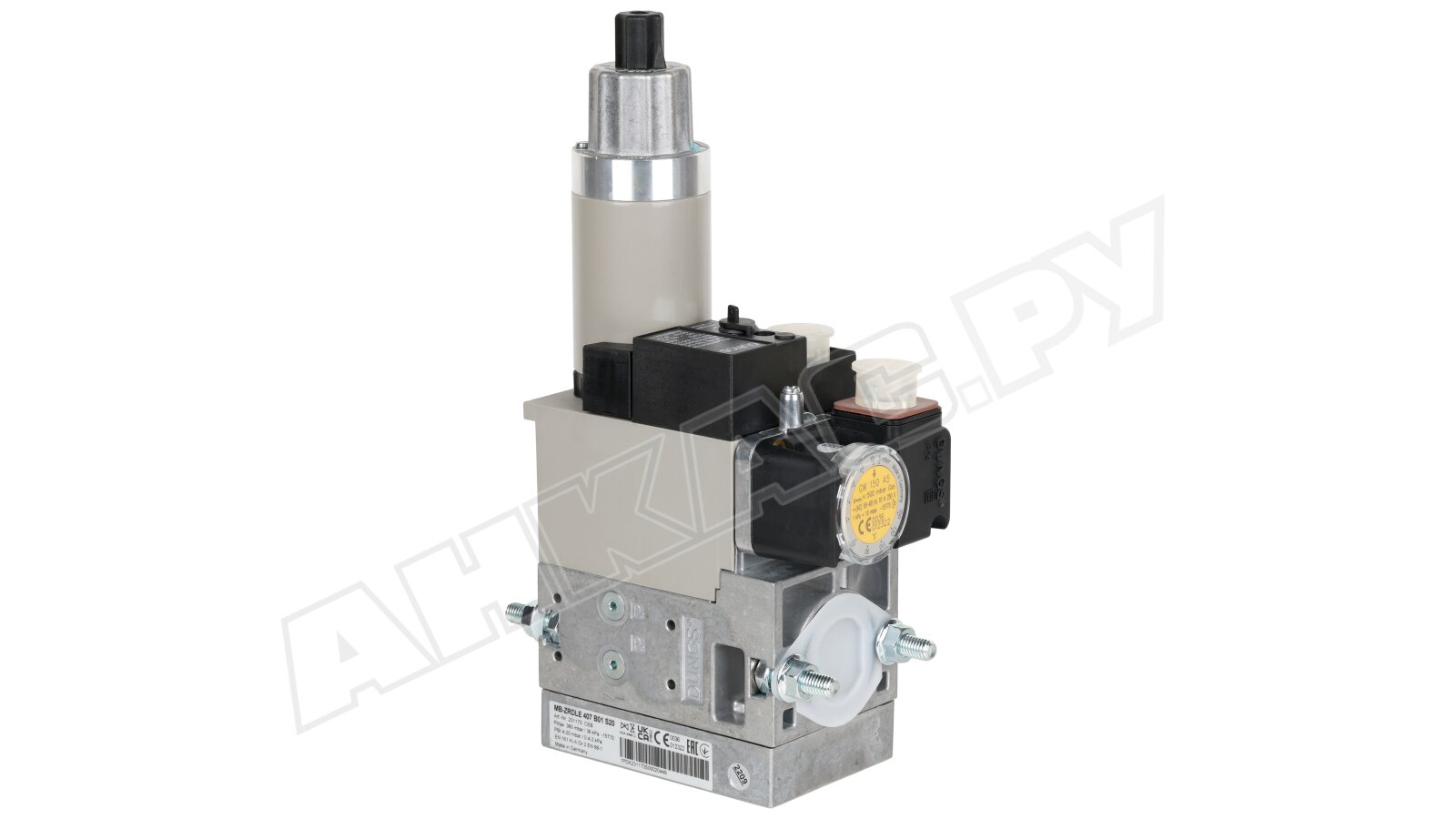

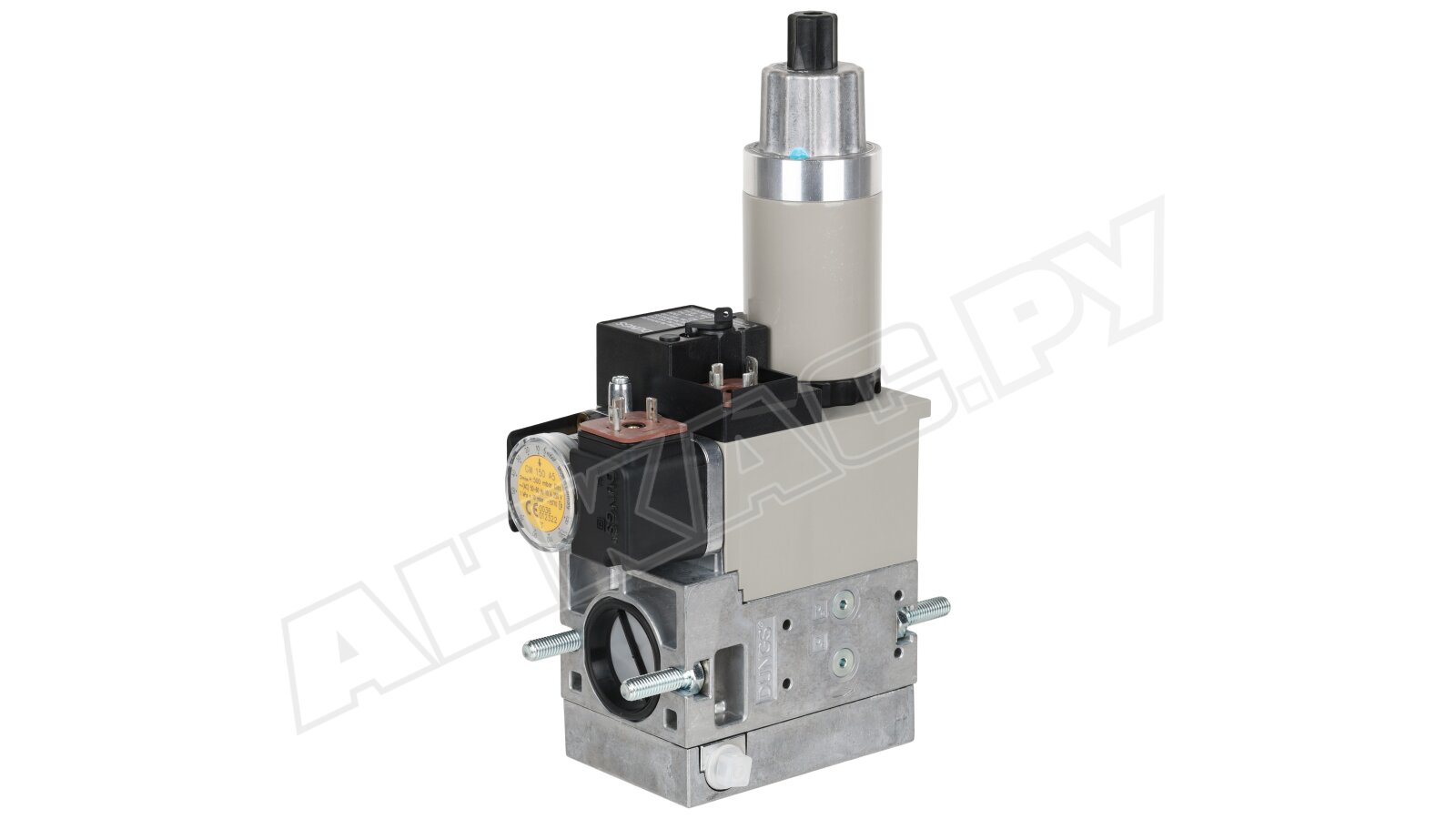

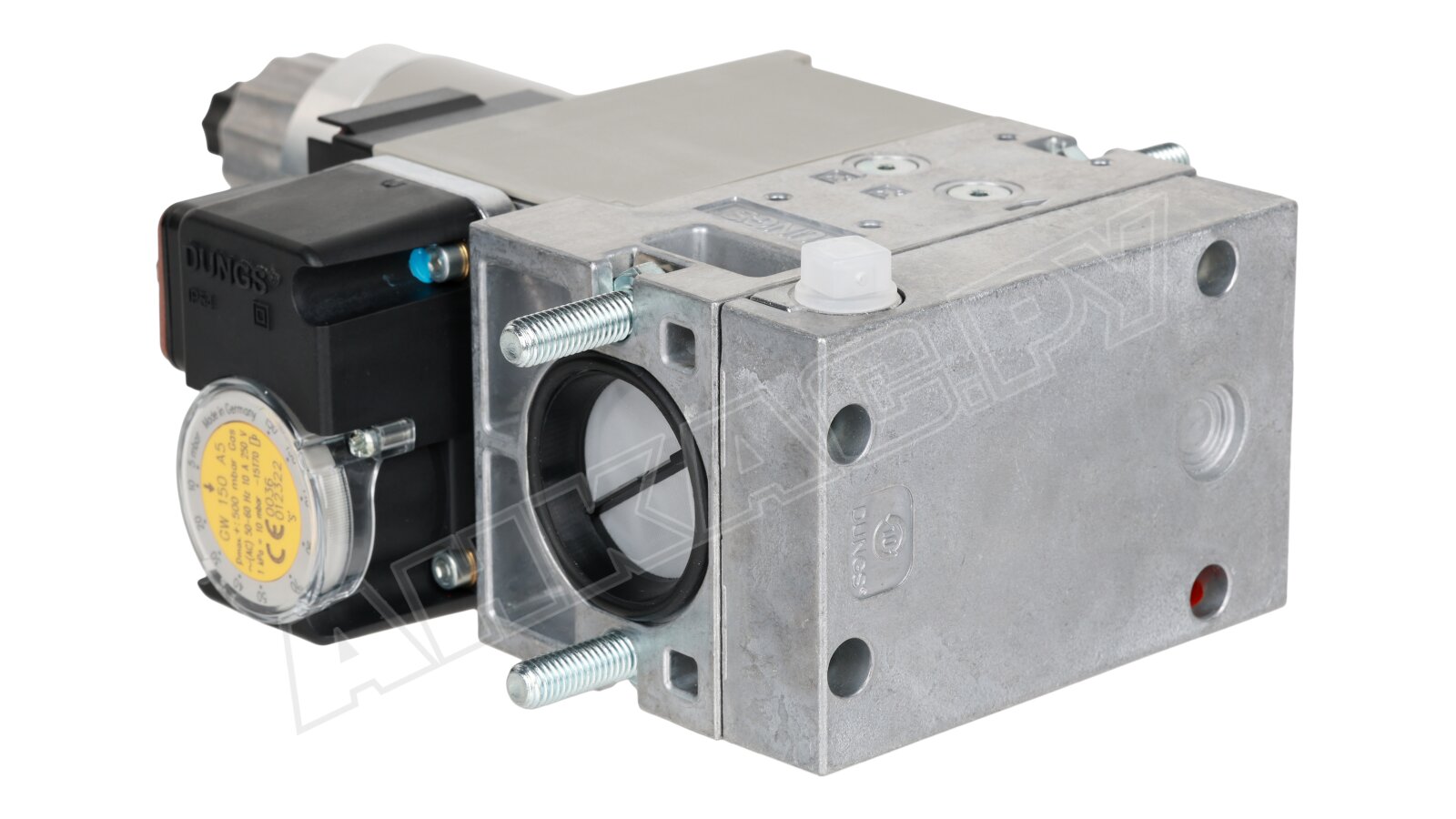

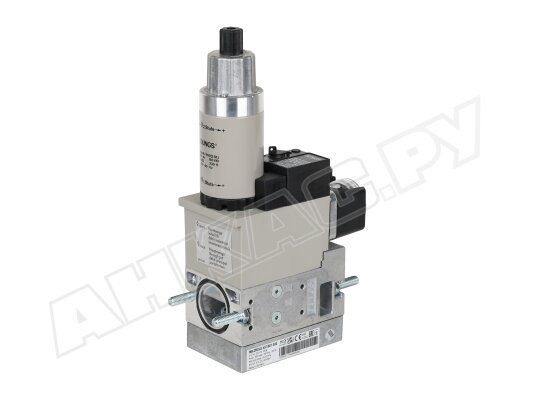

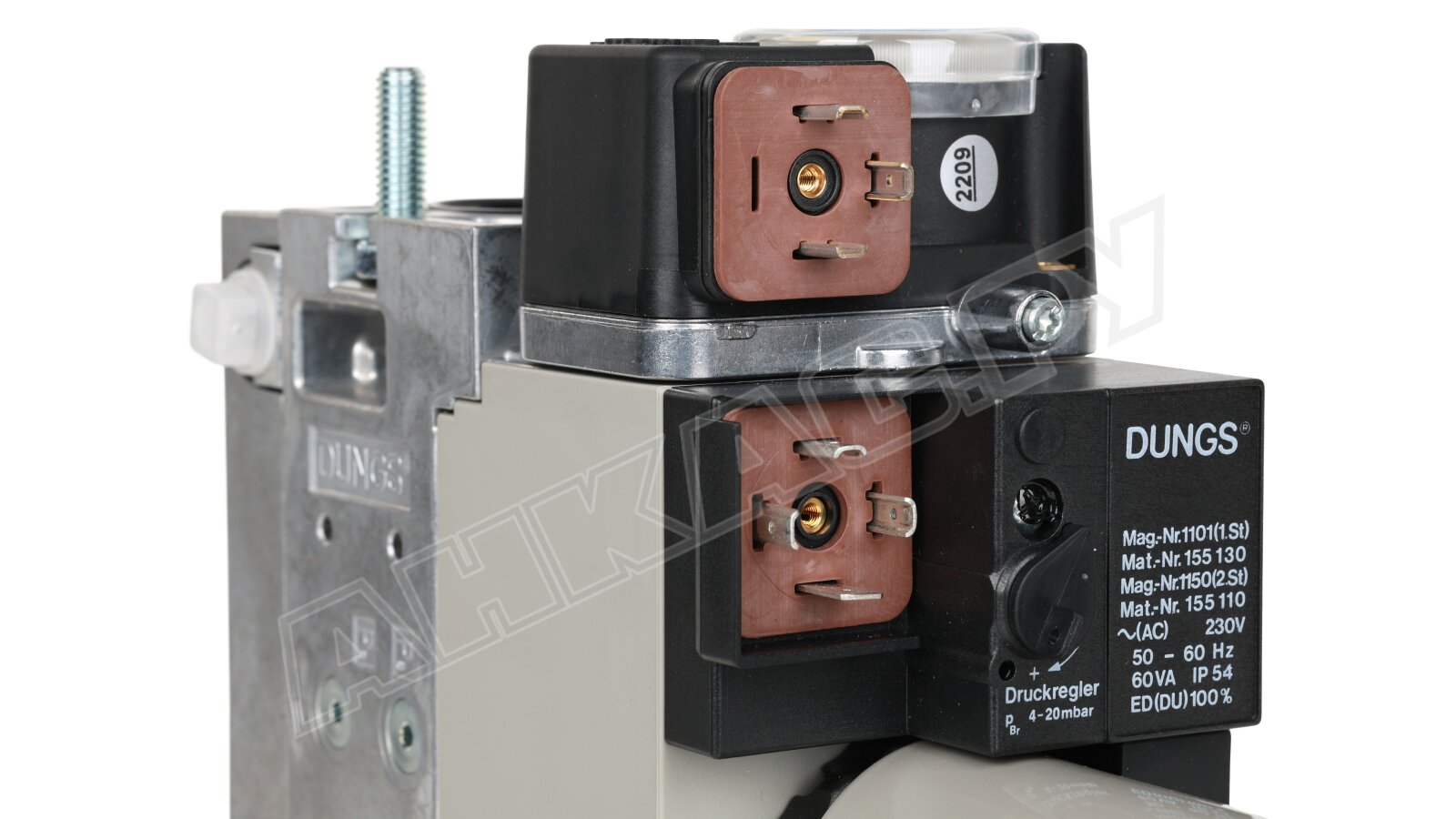

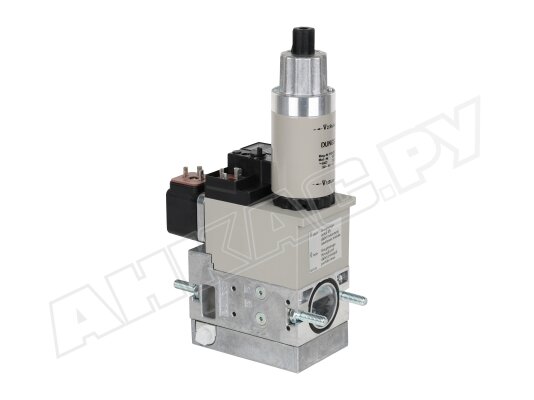

Газовый мультиблок Elco MB-ZRDLE 407 B01 S20

Газовый мультиблок Elco MB-ZRDLE 407 B01 S20, арт: 13010071, гарантирует надежную и стабильную работу промышленной установки при входном давлении газа до 360 мбар. Мультиблок горелки автоматически регулирует давление, поддерживая на заданном уровне, герметично перекрывает поток, обеспечивает плавный розжиг горелки. Подходит для работы с газом семейства 1-3 и другой нейтральной средой.

Конструкция и комплектация

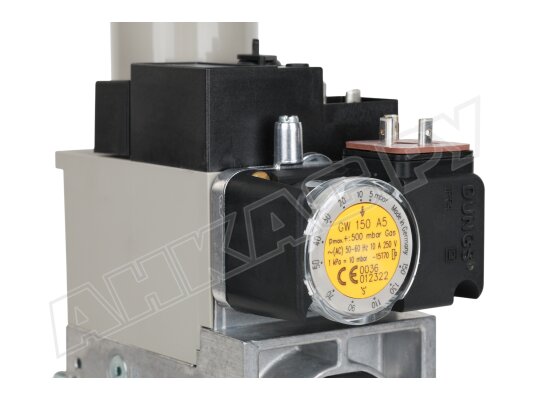

Мультиблок MB-ZRDLE состоит из предварительного фильтра с мелкой сеткой, регулируемого реле минимального давления, предохранительного клапана с быстрым закрытием/ открытием, главного клапана с быстрым закрытием и регулируемым медленным открытием, регулятора давления. Корпус комбинированного узла изготовлен из литого алюминия, компоненты и уплотнения – из стали, латуни, алюминия, NBR-каучука, силопрена. Для замеров давления предусмотрен штуцер G1/8". Опционально доступен блок контроля герметичности клапанов.

Основные параметры:

• двухступенчатый, с регулированием частичного потока;
• давление на входе от 15 до 360 мбар;
• напряжение питания: 230 В, допустимое отклонение -15%, +10%;
• диапазон давления подачи газа 4-20 мбар;
• э/м клапаны класса А по EN 161 с совместным управлением;
• защита электрических компонентов от пыли/ брызг класса IP 54;
• время закрытия обоих клапанов и открытия клапана V1 < 1 сек.;
• постепенное регулируемое открытие 2-го клапана;
• по запросу – оснащение блоком контроля герметичности газовых клапанов;
• дроссель регулировки главного потока;
• температуры внешней среды: -15...+70°C (для сжиженного газа t > 0°C);
• возможность установки на клапане V2 концевого контакта типа К01/1;
• монтаж в горизонтальном, вертикальном, промежуточном положении магнитом вверх;
• отверстия с резьбой Rp 1/2", Rp ¾" для интеграции в систему.

Газовые мультиблоки Elco MB-ZRDLE необходимо оснастить монтажными фланцами и штекерами для электроподключения.
