Газовый мультиблок Elco MBC-120-DLE S40

Газовый мультиблок Elco MBC-120-DLE S40, арт: 65108238 объединяет в компактном корпусе несколько устройств для регулирования давления и управления подачей газа на горение. Совместим с горелками многих брендов. Рассчитан на максимальное давление газа в магистрали 360 мбар. Характеризуется надежным исполнением, точным срабатыванием, низким энергопотреблением.

В состав мультиблока MBC-120-DLE входит:

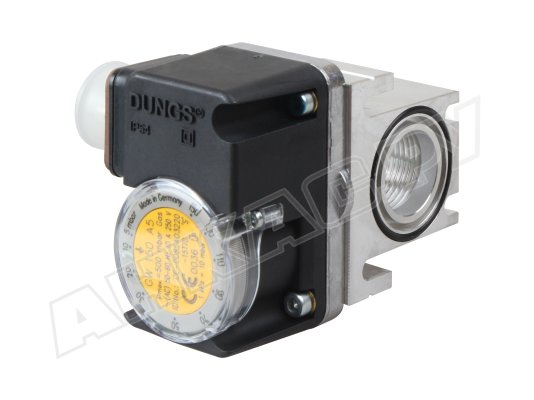

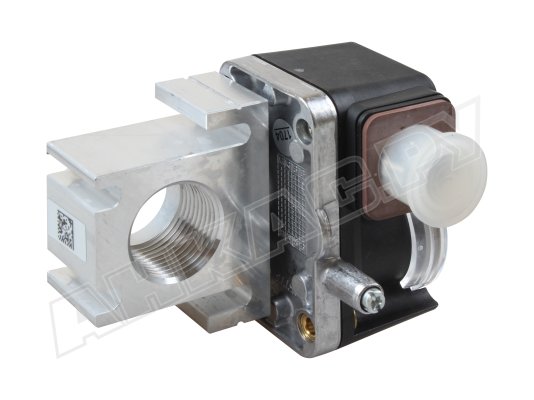

• реле GW 150 A5 для контроля минимального уровня входного давления;
• два запорных электромагнитных клапана класса А по EN 161;
• регулятор давления с сервоприводом для подачи газа под необходимым давлением;
• фильтр с мелкой сеткой 120 мкм для очистки потока от грязи.

Фильтр можно заменить без демонтажа мультиблока с газовой установки. О необходимости замены сетки свидетельствует существенный перепад давления до и после фильтра.

Главные отличия линейки MBC-120-DLE

Газовые мультиблоки серии MBC DLE отличаются быстрым закрытием клапанов (<1 сек.), что сохраняет герметичность системы и обеспечивает безопасную эксплуатацию котла. Открытие осуществляется медленно, что способствует плавному воспламенению топлива. Серворегулятор поддерживает точные выходные параметры давления с учётом настроек.

Основные характеристики и особенности:

• одноступенчатое регулирование;
• задержка открывания за счет демпфированного повышения давления;
• высокие значения расхода при низком перепаде давлений;
• электромагнитный привод постоянного напряжения;
• работа с газом 1-3 семейства и другой нейтральной газообразной средой;
• применение в системах с давлением газа 15- 360 мбар;
• совместное управление электромагнитными запорными клапанами;
• чувствительная настройка выходного давления в диапазоне 3-15 мбар;
• ограничитель главного клапана после регулятора;

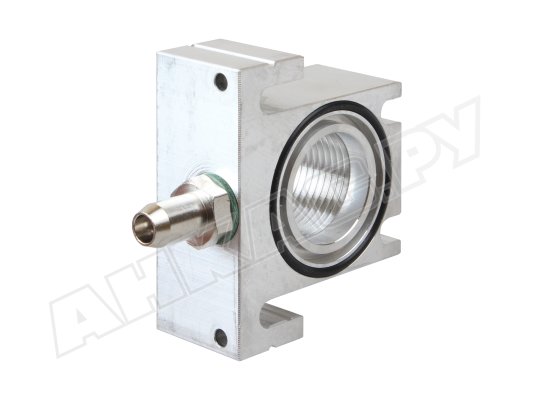

• фланцевые соединения с трубной резьбой в соответствии со стандартом ISO 7/1;
• защита от попадания внутрь корпуса пыли и брызг по стандарту IP 54;
• штекерное электроподключение в соответствии с DIN EN 175301-803.

Конструкция и эксплуатация мультиблока

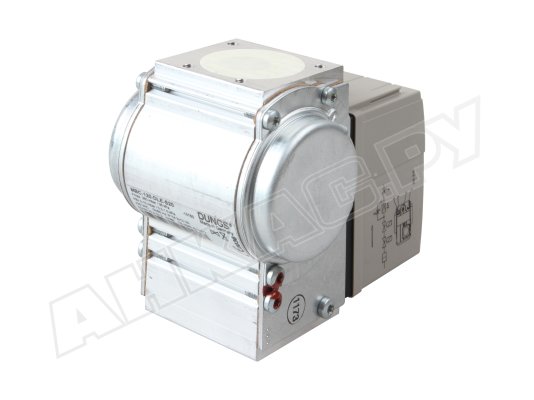

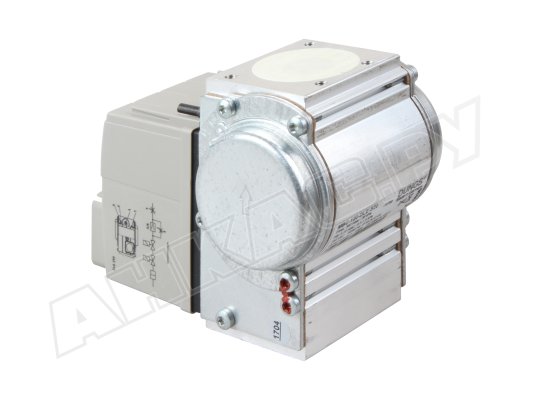

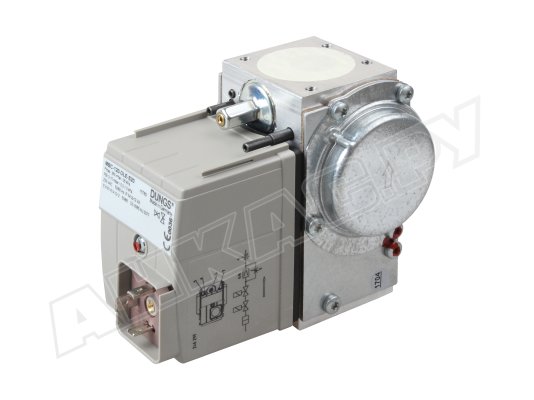

Газовый мультиблок Elco MBC-120-DLE оснащен малогабаритным корпусом из алюминия. Детали и уплотнения изготовлены из алюминия, стали, NBR-каучука, стойких к составу газов и износу. Монтаж газорегуляторного узла осуществляется на горизонтальный или вертикальный газопровод магнитом вверх. Допускается использование мультиблока в условиях внешних температур -15...+70°C (0..+70°C в установках сжиженного газа, кроме жидких углеводородов).
