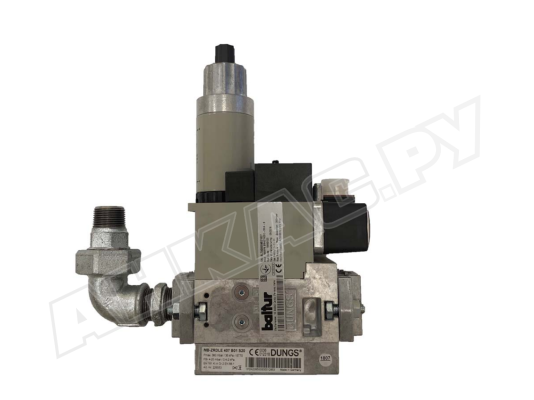

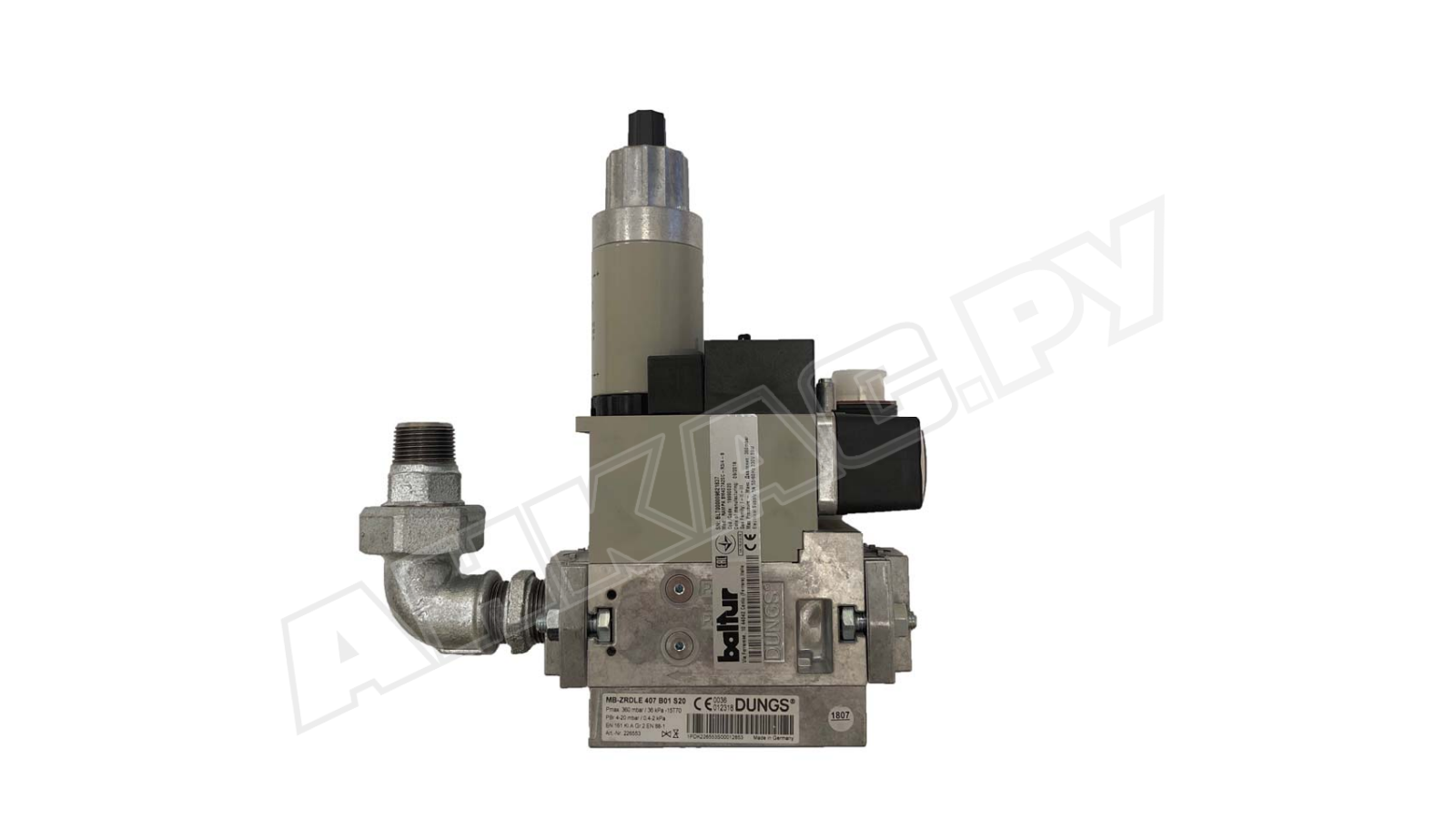

Газовая рампа Baltur BM412 A20C R6/4-P

Газовая рампа Baltur BM412 A20C R6/4-P, арт: 19990410 предназначена для оснащения двухступенчатых газовых и газодизельных горелок Baltur BTG, используемых в промышленных топочных установках. Основной функцией является регулирование давления газа и герметичное перекрытие потока для безопасной эксплуатации оборудования.

Комплектация

Газовая рампа объединяет в компактной конструкции несколько устройств с разными функциями. В состав мультифункционального блока входят:

• обслуживаемый фильтр;
• реле минимального давления;
• запорный электромагнитный клапан;
• стабилизатор давления;
• запорный клапан с двухступенчатым регулирующим давление клапаном.

Комплектация включает принадлежности для присоединения к горелке (колено, фланец).

Подробнее о газовой рампе

• Электромагнитные клапаны выполняют функцию герметизации системы. Быстро закрываются при потере напряжения. Открытие осуществляется одновременно при розжиге горелки. Клапаны установлены последовательно по ходу потока.
• Магистральный газ на входе в газовую рампу освобождается от посторонних примесей, не допуская засорения клапанов. Микрофильтр имеет разборную конструкцию для удаления грязи.
• Встроенный датчик-реле отслеживает уровень входящего давления газа и при отклонении от заданных параметров подает сигнал автоматике горелки.
• Первый э/м клапан предназначен для перекрытия потока и стабилизации давления. Подсоединен к мембране и рабочей пружине.
• Второй клапан выполняет функции запирания и регулирования давления газа. Состоит из двух соленоидов с раздельным электропитанием и ступенчатым регулированием. Регулятор скорости подъема позволяет настраивать объем подачи газа на горение.

Основные характеристики и особенности:

• допустимые виды газа: метан, сжиженный газ;
• максимальное / минимальное давление магистрального газа: 360 мбар / 15 мбар;
• диапазон настройки выходного давления:4-20 мбар;
• напряжение электропитания: 220 В, -15%, +10%;
• двухступенчатый режим регулирования;
• совместное электрическое подключение клапанов безопасности;
• установка в газовые и газодизельные горелки;
• регулируемое реле минимального давления, рабочий диапазон: 24-250 мбар;
• опционально: устройство контроля герметичности газовых клапанов;
• защита встроенных компонентов от пыли и влаги класса IP 54;
• фиксация на горелку с помощью резьбы Rp 1 1/2".

Внешняя среда

Газовые рампы Baltur BM412 предназначены для эксплуатации в условиях температур -15...+70 С° при работе на природном газе. Для установок сжигания сжиженного газа нижний порог температур ограничен 0 °C из-за возможного разрушения уплотнительных материалов.

Монтаж газовой рампы

Газовая рампа фиксируется на горелку с любой удобной стороны: слева, справа, снизу, сверху, может быть повернута вдоль оси горелки. В отдельных случаях арматура фиксируется в другом месте. Важно учесть, что при увеличении расстояния до горелки могут возникнуть проблемы с розжигом. Для правильной установки необходимо совместить стрелку на корпусе с направлением течения потока газа.

Интеграция в газопровод осуществляется с использованием антивибрационной вставки и газового шарового крана. Принадлежности заказываются отдельно. Позволяют защитить газопровод от излишних вибраций, нивелировать несоосность, устранить механические напряжения.

Периодичность очистки фильтра

Надежная работа газовой арматуры и газовой установки в целом зависит от качества очистки газа. В процессе эксплуатации газовой рампы требуется регулярно обслуживать фильтр и заменять фильтрующий элемент. Плановое ТО проводится ежегодно, внеплановое – по мере необходимости. О существенной засоренности фильтра свидетельствует значительное падение давления после фильтра.

Достоинства:

• компактное многофункциональное устройство;
• автоматическое регулирование выходных параметров;
• высокая надежность материалов и сборки;
• герметичное и быстрое перекрытие потока;
• контроль минимального давления;
• разборный фильтр для улавливания грубых частиц;
• высокий уровень пыле-, влагозащиты оборудования.

Для безопасной и надежной работы топочного оборудования предлагаем купить газовую рампу Baltur с дополнительными принадлежностями: аксиальным компенсатором BTGA, шаровым краном BTVS. Обращайтесь, подберем запчасти оптимальных параметров.
