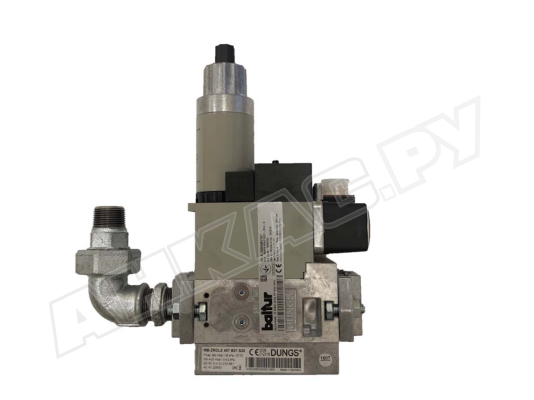

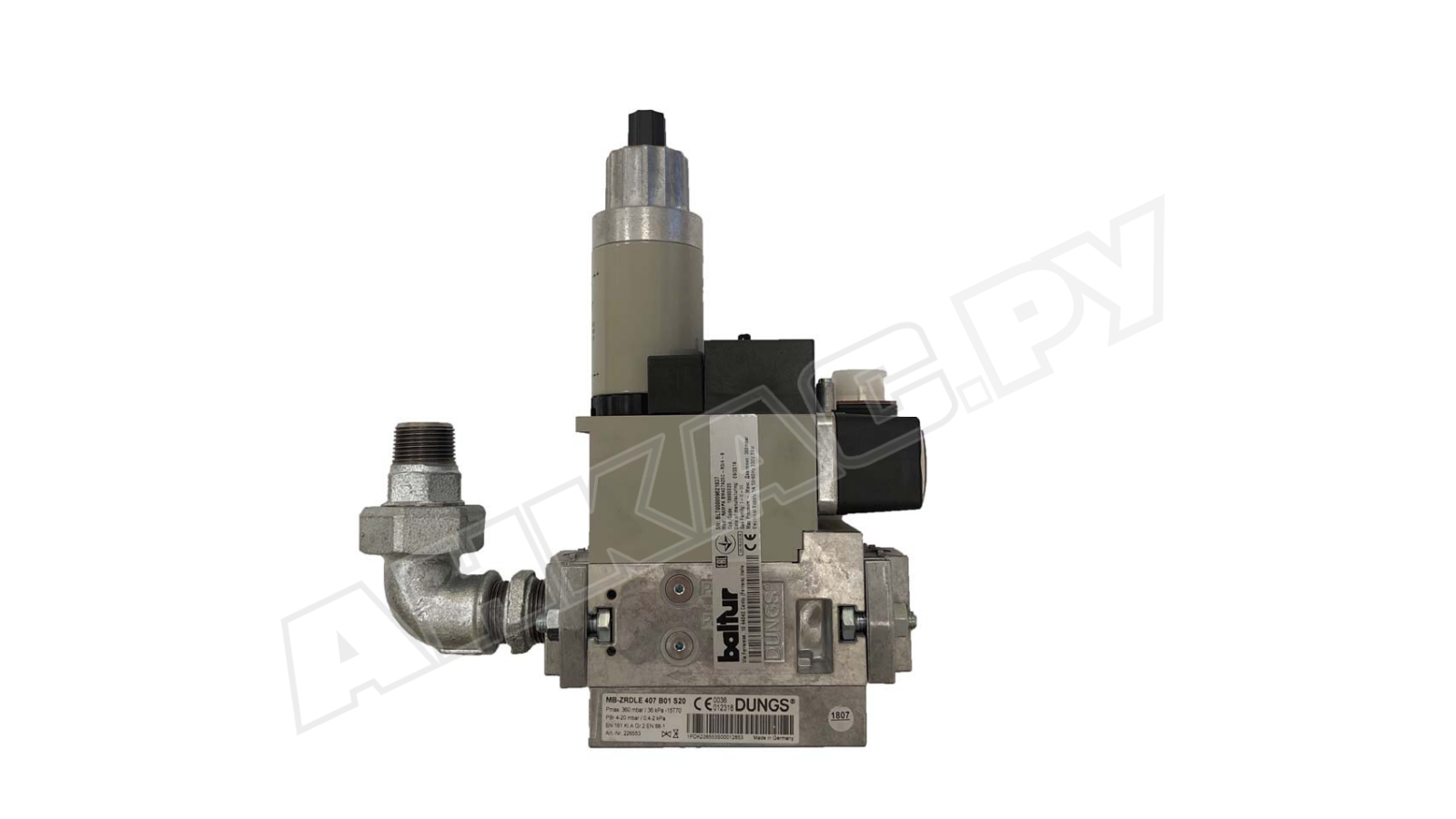

Газовая рампа Baltur BM415 C20S R6/4-CP

Газовая рампа Baltur BM415 C20S R6/4-CP, арт: 19990454 применяется в системах с двухступенчатым регулированием мощности. Обеспечивает безопасное управление подачей газа на горение, стабильные параметры давления, регулирование расхода, герметичное перекрытие газовой линии. Встраивается в промышленные газовые установки с давлением в подающей магистрали до 360 мбар.

Комплектующие

В состав универсального газового блока двухступенчатого действия входят: микрофильтр, датчик-реле минимального давления, электромагнитные клапаны, регулятор давления.

Применение

Газовая рампа предназначена для оснащения газовых и газодизельных промышленных горелок с двухступенчатым регулированием, работающих на природном или сжиженном газе.

Характеристики и особенности:

• напряжение питания: 230 В, -15%, +10%;
• давление на входе: максимум 360 мбар / минимум 15 мбар;
• диапазон настройки пружины регулятора: 4-20 мбар;
• электромагнитные предохранительно-запорные клапаны класса А гр. 2;
• двухступенчатый режим регулирования;
• диапазон настройки реле минимального давления: от 24 до 250 мбар;
• защита контактов от пыли и влаги – класс IP 54;
• резьбовое присоединение, Rp 1 1/2".

Условия эксплуатации

Газовые рампы Baltur BM415 могут эксплуатироваться при температурах окружающей среды -15...+70 С° при сжигании природного газа и 0...+70 С° при использовании сжиженного газа из-за разрушения материала уплотнений при контакте с жидкими углеводородами.

Подробнее о газовой рампе

• Электромагнитные предохранительно-запорные клапаны обеспечивают герметичное перекрытие газопровода, не допускают утечек газа. Быстро закрываются при обесточивании. Размещены последовательно по ходу течения газа. Скорость открытия второго клапана регулируется гидравлическим замедлителем.
• Входящий газ очищается от мелких грубых частиц встроенным разборным микрофильтром, не допускает засорение и повреждение клапанов. Фильтр легко разбирается для очистки от грязи.
• Датчик-реле, встроенный после фильтра, отвечает за контроль входящего давления газа. При недостаточности давления подает сигнал на автоматику горелки для защитного отключения.

Установка

Крепление газовой рампы осуществляется непосредственно к горелке. Варианты размещения: слева, справа, снизу, сверху горелки или с поворотом вдоль оси горелки, с учетом особенностей конструкции и удобства обслуживания. При невозможности монтажа газовой арматуры на горелку допускается установка в другом месте, но это может ухудшить качество розжига.

Дополнительно рекомендуется использовать аксиальный компенсатор и газовый шаровой кран для защиты газопровода от вибрационного воздействия, компенсации несоосности, устранения механических напряжений.

Очистка микрофильтра

Фильтр легко разбирается для обслуживания. Плановое ТО проводится ежегодно, внеплановое – по мере загрязнения фильтра. В процессе обслуживания фильтр тщательно очищается от грязи и заменяется фильтрующий элемент (при необходимости). Внеплановое техобслуживание следует организовать при значительном перепаде давления на фильтре (подробнее – в инструкции по эксплуатации).

Достоинства:

• многофункциональное устройство в компактном корпусе;
• герметичное и быстрое перекрытие потока;
• контроль достаточности давления газа для устойчивого горения;
• точное регулирование выходных параметров;
• высокий уровень защиты от пыли и влаги;
• обслуживаемый микрофильтр, защита клапанов от повреждений.

У нас можно купить газовую рампу Baltur и другое необходимое оснащение для газовых горелок и котлов.
