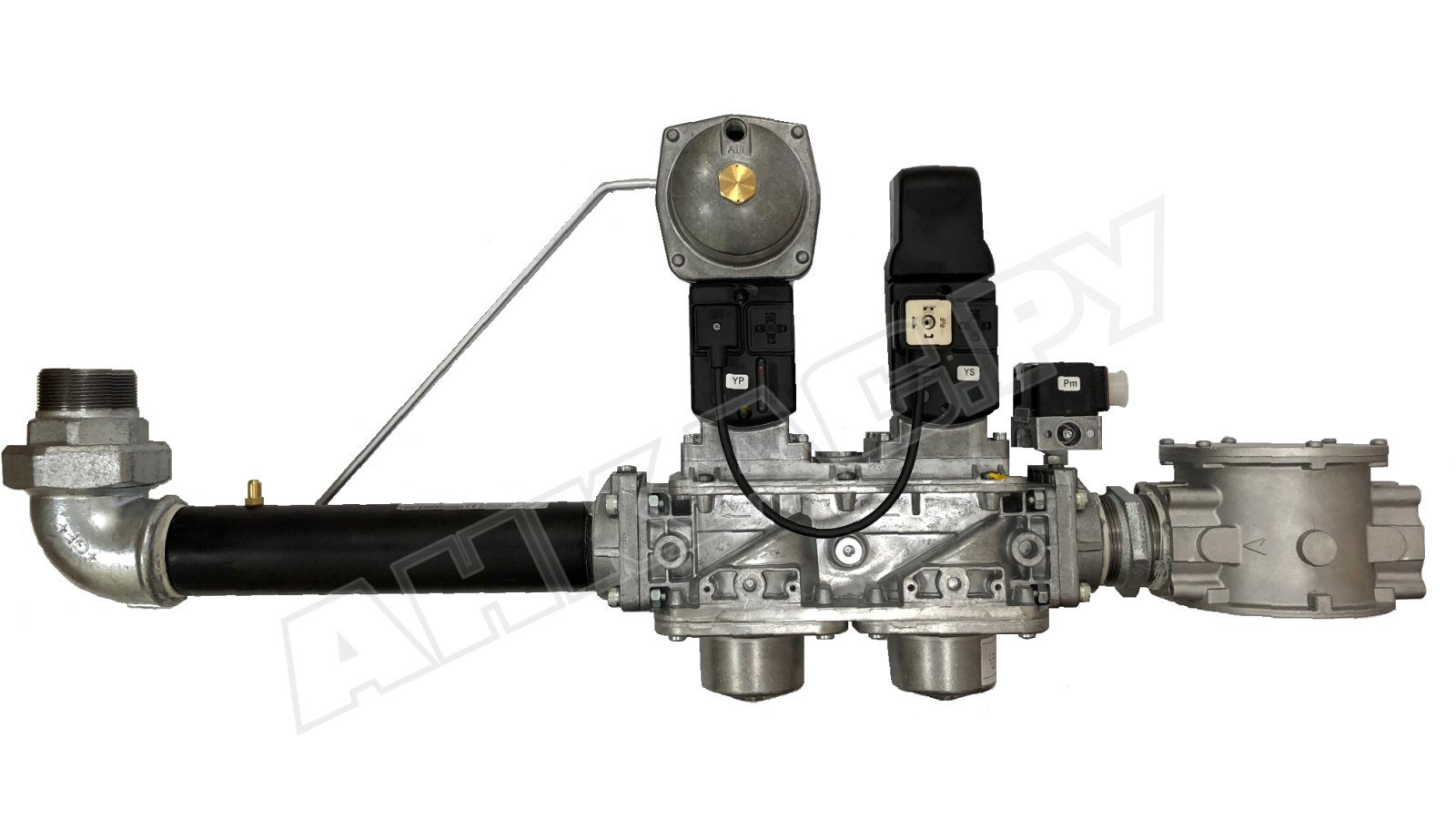

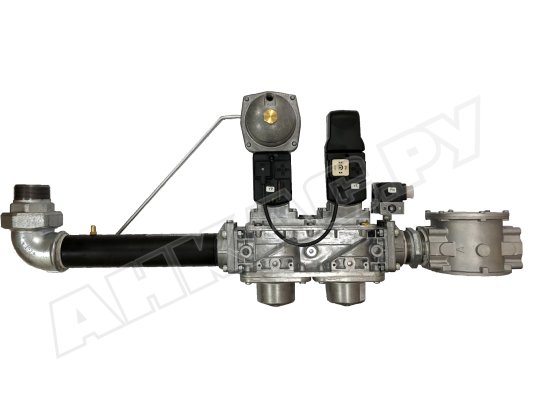

Газовая рампа Baltur MM20.065 G120S-F080

Газовая рампа Baltur MM20.065 G120S-F080, арт: 19990666 служит для подачи газа на горелку под заданным давлением, безопасного управления потоком, герметичного перекрытия газопровода. Контролирует плотность прилегания клапанов. За счет объединения нескольких устройств в компактном корпусе обеспечивает выполнение различных функций. Рассчитана на давление в газовой магистрали до 500 мбар.

Применение

Газовые рампы Baltur используются в газовых, газодизельных и газомазутных горелках, работающих на природном и сжиженном газе.

Комплектация газовой рампы

В состав комбинированного устройства входят два предохранительно-запорных клапана (на втором клапане установлен регулятор давления), микрофильтр, реле минимального давления с функцией контроля герметичности, реле максимального давления. Комплектацией предусмотрено фланцевое колено, импульсная трубка, крепежный фланец.

Характеристики и особенности:

• питание от сети: 220 В, -15%, +10%;
• одноступенчатый режим эксплуатации;
• максимальное / минимальное входное давление газа: 500 мбар / 200 мбар;
• доступный диапазон регулирования давления на горелку: 15-120 мбар;
• независимые э/м клапаны, раздельное подключение;
• настройка реле максимального/ минимального давления в диапазоне: 24-250 мбар;
• уровень пыле-, влагозащиты электрических компонентов - IP 54;
• фиксация к горелке с помощью фланцевого колена;
• тип соединения: резьба Rp 2";
• эксплуатационные температуры: -10...+60 С°.

Функционал газовой рампы

• Газ проходит через микрофильтр, установленный на входе в газовую арматуру. Клапаны безопасности размещены один за другим по ходу потока, имеют независимое управление. При подаче напряжения на катушки медленно открываются. Первый клапан выполняет функцию отсечения потока (2 положения: открыт / закрыт). Второй клапан, помимо отсечной функции, регулирует выходное давление с учетом настроек.
• Размещенное между клапанами реле минимального давления непрерывно отслеживает достаточность давления газа для быстрого розжига и исключения угасания пламени, а также контролирует герметичность клапанов, когда они закрыты.
• На выходе газовой рампы установлено реле контроля максимального давления газа. В случае превышения давления заданного значения переключатель датчика-реле срабатывает и подает сигнал на автоматику.

Интеграция в систему

Газовая рампа присоединяется непосредственно к горелке. Может крепиться сверху/ снизу, справа/ слева от горелки, с учетом конструктивных характеристик и доступности для обслуживания. При ограничении места размещения газовую арматуру можно установить отдельно. Увеличение расстояния до горелки может повлечь проблемы с розжигом.

Для монтажа в газопровод рекомендуется использовать аксиальный компенсатор BTGA и газовый шаровой кран BTVS (опции). Антивибрационное приспособление создает защиту газопровода от вибраций, компенсирует несоосность подсоединяемых элементов, убирает механические напряжения.

Обязательное ТО

Фильтр газовой рампы требует регулярного обслуживания, в ходе которого его необходимо очистить от грязи, при необходимости заменить фильтроэлемент. Плановое техобслуживание проводится как минимум один раз в год. При значительном падении давления на фильтре (> 100 мбар) следует внепланово обслужить фильтр.

Достоинства:

• объединение нескольких устройств в компактной конструкции;
• безопасный розжиг, стабильные параметры давления на горелку;
• широкий диапазон регулирования давления подачи газа;
• контроль минимального и максимального давления;
• встроенная функция контроля герметичности клапанов;
• высокий уровень защиты электрооборудования от пыли и влаги;
• разборная конструкция фильтра.
