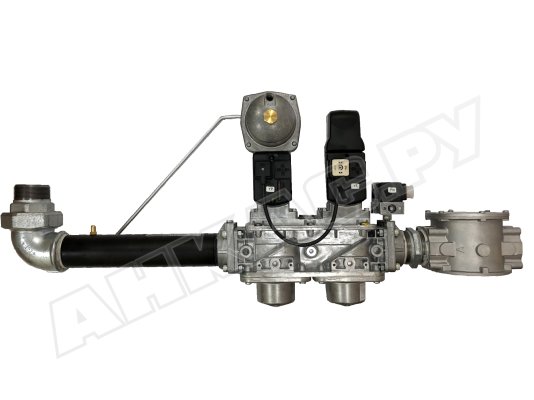

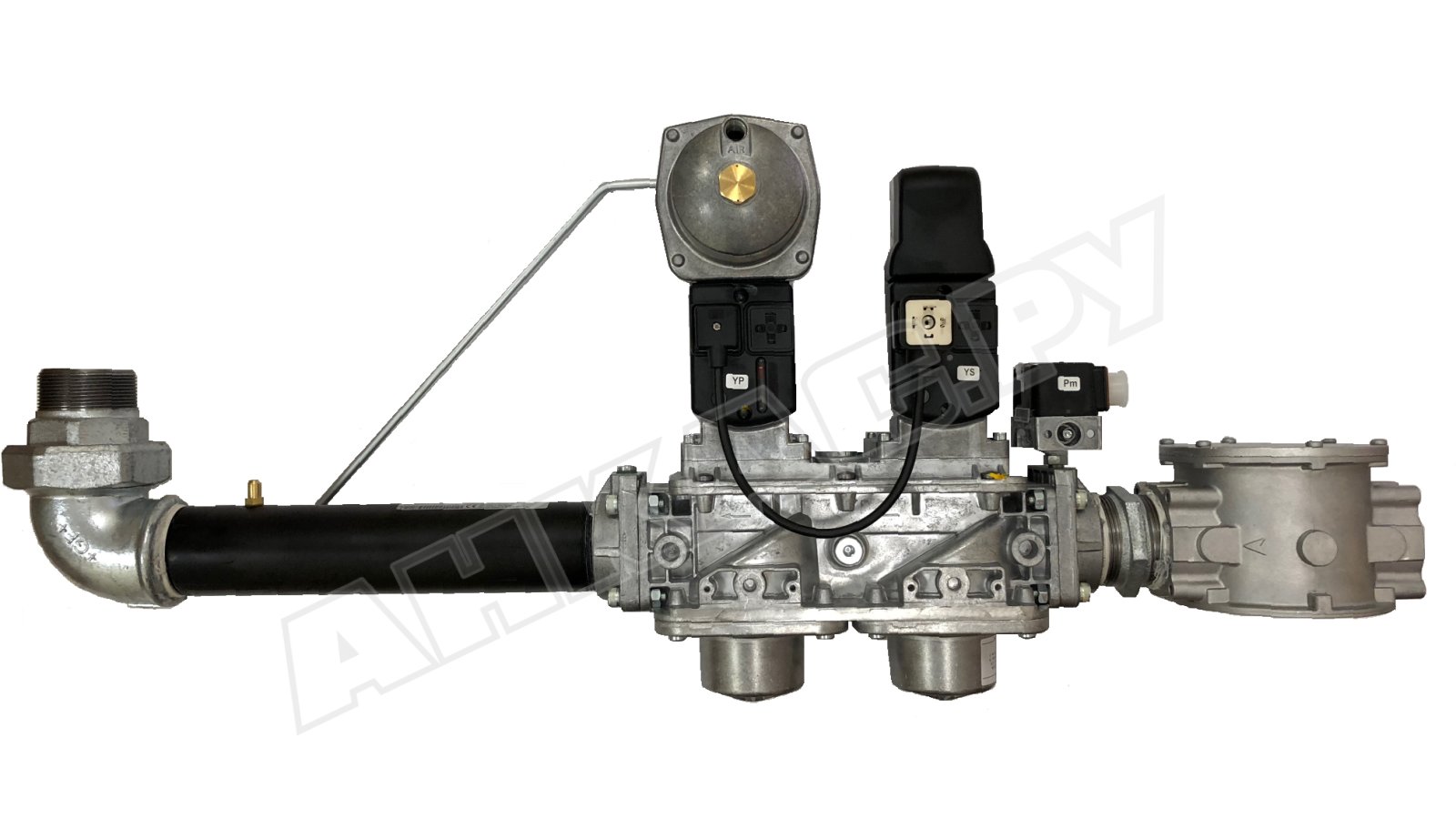

Газовая рампа Baltur MM20.065 C120S F065

Газовая рампа Baltur MM20.065 C120S F065, арт: 19990613 предназначена для безопасного функционирования газовой горелки, обеспечения стабильных параметров давления и регулировки расхода газа на горение. Быстро и герметично перекрывает газопровод, контролирует отсутствие утечек. Применяется с одноступенчатыми газовыми, газодизельными и газомазутными горелками.

Основные элементы газовой арматуры

Газовая рампа имеет компактные габариты. Основными элементами являются: фильтр тонкой очистки, первый клапан безопасности с отсечной функцией, второй клапан безопасности с регулятором давления, реле минимального давления, переходной фланец, реле контроля герметичности, фланцевое колено, импульсная трубка, штуцер для замеров давления.

Особенности и параметры:

• рабочая среда: природный, сжиженный газ;
• э/м клапаны с раздельным подключением и медленным открытием;
• одноступенчатый режим функционирования;
• параметры электропитания: 196 В – 253 В;
• входное давление: минимум – 200 мбар, максимум – 500 мбар;
• уровень защиты электрических катушек от пыли и брызг – IP 54;
• давление на горелку: 15-120 мбар;
• подсоединение к горелке с помощью фланцевого колена;
• соединительные параметры: DN 65;
• регулировка реле минимального давления в диапазоне 24-250 мбар;
• температуры внешней среды: -10...+60 С°.

Подробнее о газовой рампе

• Газовые автоматические клапаны размещены последовательно по ходу движения потока. Медленно открываются при подаче на э/м катушки напряжения по команде менеджера горения. При работе горелки остаются в открытом состоянии.
• Газ на входе в газовую рампу очищается от загрязнений и примесей, проходя через встроенный фильтр, что сохраняет герметичность клапанов. Фильтр необходимо регулярно очищать от грязи (не менее 1 раза в год).
• Первый клапан безопасности является предохранительно-запорным, обеспечивает отсечную функцию (2 положения: открыт/закрыт). Второй газовый клапан помимо функции отсечки регулирует давление в соответствии с заданными настройками. Электромагнитные клапаны быстро закрываются при потере электропитания.
• Реле минимального давления размещено на входе в газовую рампу, контролирует достаточность давления газа для безопасного горения.
• Между электромагнитными клапанами размещено реле контроля герметичности, которое контролирует отсутствие утечек газа, когда клапаны закрыты. При обнаружении разгерметизации клапанов реле сигнализирует менеджеру горения для отключения горелки.

Монтаж

В зависимости от конструктивных особенностей газовой установки газовая рампа может закрепляться снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки. При монтаже необходимо учитывать направление движения газа. На корпус нанесена стрелка, указывающая расположение горелки. Операции по монтажу и настройке должен выполнять только квалифицированный специалист.

Для установки в газопровод используется антивибрационная вставка, которая не допускает передачу вибраций на газопровод, компенсирует несоосность газовой рампы и магистрали, устраняет механические напряжения. Перед ней монтируется шаровой кран.

Основные достоинства:

• быстрое, герметичное перекрытие газопровода;
• поддержание необходимого уровня давления после себя;
• компактные размеры, удобство монтажа;
• надежность каждой детали и сборки;
• контроль герметичности клапанов;
• высокий уровень электрозащиты;
• регулируемое реле минимального давления.

Опции

Аксиальный компенсатор и газовый шаровой кран с соответствующими присоединительными отверстиями предоставляются опционально.
