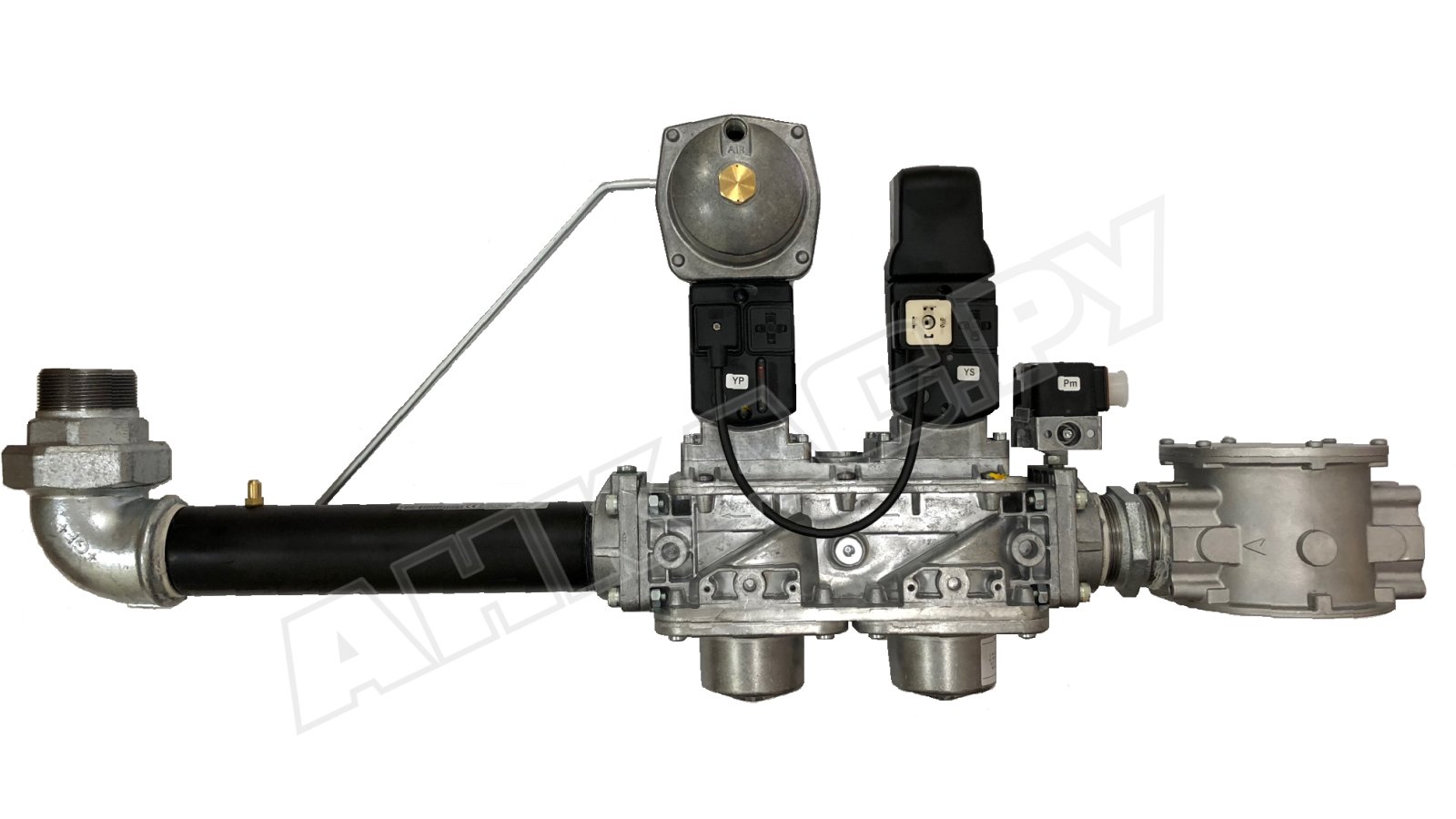

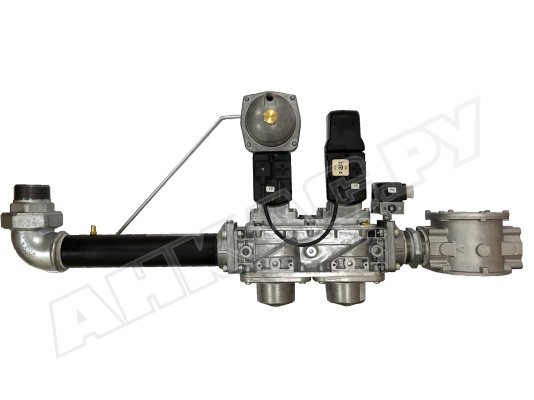

Газовая рампа Baltur MM20.503 B120C F080

Газовая рампа Baltur MM20.503 B120C F080, арт: 19990595 используется в газовых и комбинированных промышленных горелках с одноступенчатым регулированием мощности и давлением газа в магистрали до 600 мбар. Служит для регулирования давления газа на горение, герметичного перекрытия газопровода, безопасного управления подачей газа на горелку.

Основные элементы

В газовую рампу входит несколько устройств, что обеспечивает широкий функционал. Газовая арматура состоит из:

• фильтра тонкой очистки, размещенного на входе;
• реле минимального давления;
• клапана безопасности с функцией отсечки потока;
• клапана безопасности с функцией отсечки и регулирования давления;
• реле максимального давления.

В состав арматуры входит также разборное колено с ниппелем, импульсная трубка, фланцы, штуцер для измерений давления.

Функционал газовой рампы

• Клапаны безопасности установлены последовательно и имеют совместное электроподключение. При подаче питания срабатывают одновременно. Открываются медленно. Открыты во время работы горелки.
• Газ поступает на газовую рампу через микрофильтр. Мелкие частицы грязи и примеси удаляются из потока, сохраняя герметичность газовых клапанов.
• На входе размещено реле минимального давления, которое сообщает автомату горения о падении давления газа за установленную величину. Точка переключения настраивается в широком диапазоне.
• Первый клапан безопасности является предохранительно-запорным, выполняет функцию отсечения потока. Имеет 2 положения: открыт/закрыт. Второй клапан безопасности помимо отсечения потока регулирует давление газа на горелку. Клапаны быстро закрываются при обесточивании.
• Регулируемое реле максимального давления газа, расположенное на выходе, предназначено для отправки сигнала на менеджер горения при возрастании давления газа за допустимую границу.

Монтаж

Газовая рампа фиксируется на горелку с помощью фланца. Размещается выше/ ниже горелки, может поворачиваться влево или вправо, исходя из особенностей конструкции горелки. В отдельных случаях, при невозможности установки газовой арматуры непосредственно на горелку, допускается размещение газовой арматуры в другом месте. Важно учесть, что увеличение расстояния между газовой рампой и горелкой неблагоприятно влияет на качество розжига. Для правильной фиксации арматуры на её корпус нанесена стрелка, указывающая направление движения газа.

Для интеграции в газопровод применяется компенсатор BTGA и газовый шаровый кран BTVS. Антивибрационная вставка исключает вибрации на газопроводе, компенсирует несоосность подсоединяемых элементов системы, устраняет механические напряжения. Принадлежности с соответствующими присоединительными размерами можно купить с газовой рампой на нашем сайте.

Особенности и характеристики:

• максимальное давление газа на входе – 600 мбар;
• минимальное давление на входе – 200 мбар;
• работа от электрической сети: 196-253 В;
• одноступенчатый регулирующий клапан;
• рабочая среда: природный, сжиженный газ;
• общее управление клапанами, параллельное подключение;
• защита электрооборудования от пыли/влаги по стандарту IP 54;
• присоединение к горелке с помощью колена с фланцем;
• параметры присоединения: DN 80 и Rp 2";
• диапазон давления на горелку: 15-120 мбар;
• настройка реле минимального и максимального давления в пределах: 24-250 мбар;
• эксплуатационные температуры: -10...+60 С°.

Техобслуживание газовой рампы

Обслуживание фильтра газовой рампы с тщательной очисткой и заменой фильтроэлемента осуществляется не реже одного раза в год. Внеплановое ТО необходимо провести при перепаде давления на фильтре более 100 мбар.
