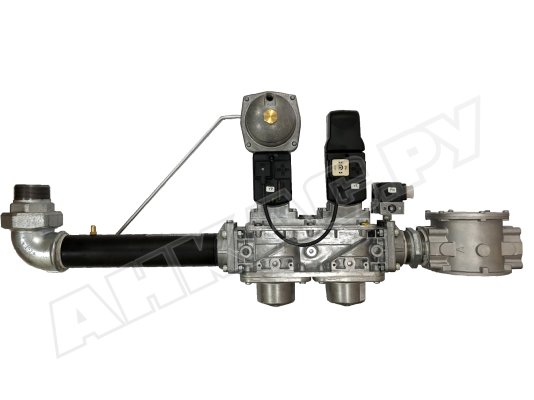

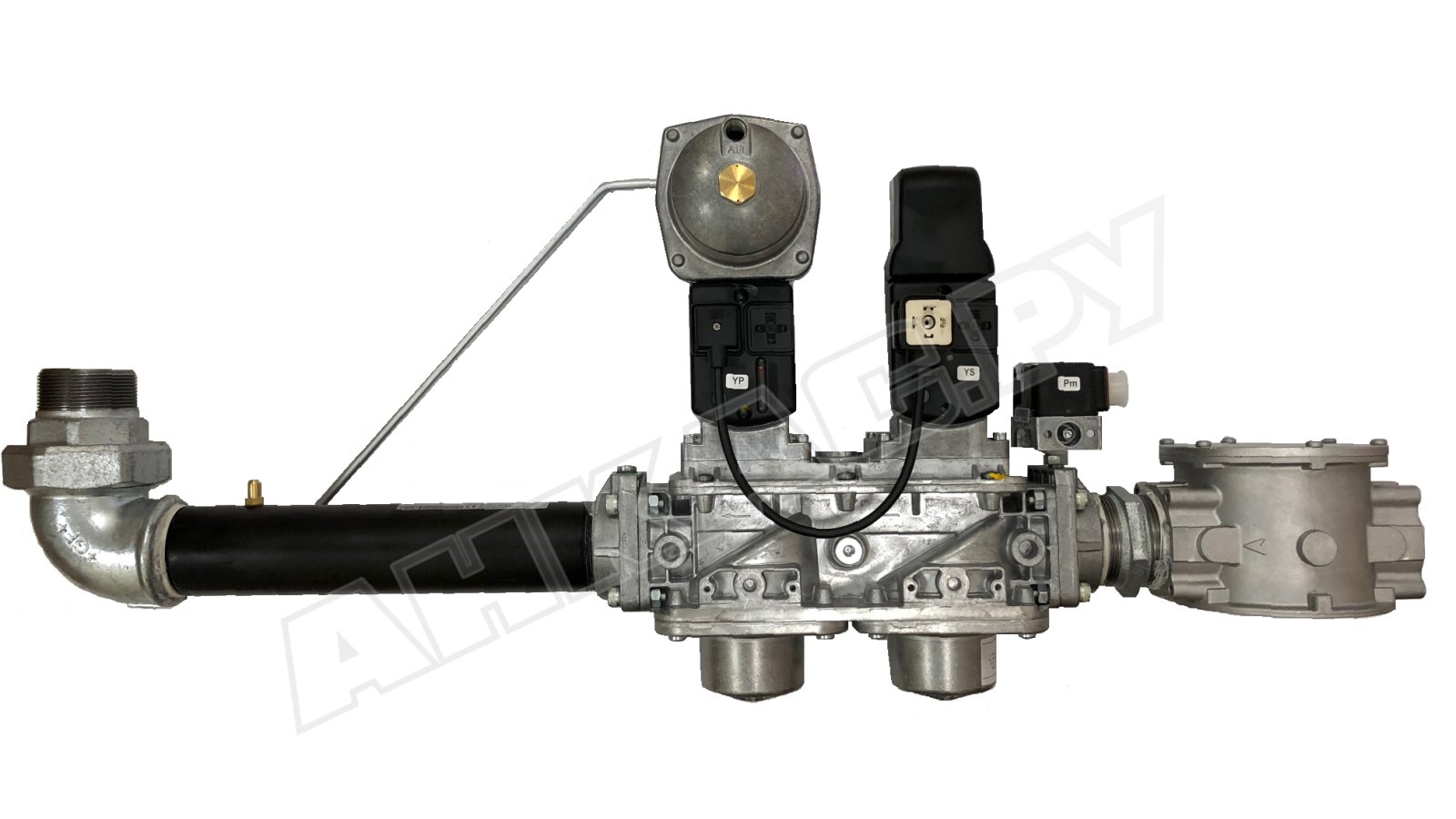

Газовая рампа Baltur MM20.503 C120S R2

Газовая рампа Baltur MM20.503 C120S R2, арт: 19990584 позволяет автоматизировать подачу газа на горелку и обеспечить безопасную эксплуатацию газовой установки. Подходит для систем сжигания сжиженного и природного газа. Рассчитана на одноступенчатый режим эксплуатации. За счет совмещения нескольких устройств в одной конструкции обеспечивает выполнение различных функций: поддерживает стабильное давление газа, регулирует расход, герметично перекрывает газопровод, контролирует герметичность клапанов. Устанавливается на газовые, газодизельные или газомазутные горелки.

Подробнее о газовой рампе

• Одноступенчатая газовая арматура представляет собой комбинированное устройство с блоком электромагнитных предохранительно-запорных клапанов со встроенным фильтром, регулятором давления, реле минимального давления, реле контроля герметичности, импульсной трубкой, газовым коленом с фланцем, измерительным штуцером.
• Клапаны безопасности подключаются раздельно, имеют независимое друг от друга управление. Медленно открываются при подаче питания на катушку. На входе в газовую арматуру газ очищается от примесей с помощью фильтра во избежание нарушения герметичности клапанов. В процессе работы горелки э/м клапаны открыты.
• Первый клапан безопасности служит для запирания потока, имеет 2 положения: открыт/закрыт. Второй клапан отсекает поток и регулирует давление газа с учетом настроек, оборудован регулятором выходного давления. Клапаны быстро закрываются при потере напряжения.
• На входе в газовую рампу размещено регулируемое реле минимального давления, которое отслеживает достаточность давления газа с учетом заданных настроек.
• Между клапанами безопасности установлено реле контроля герметичности. Проверка на утечки осуществляется в закрытом положении клапанов. В случае неплотного прилегания переключатель срабатывает и сигнализирует менеджеру горения о разгерметизации системы.

Особенности и параметры:

• среда: природный, сжиженный газ;
• рабочее напряжение: 196 В – 253 В;
• одноступенчатый режим работы;
• минимальное и максимальное давление газа на входе: 200 мбар и 500 мбар;
• надежная защита от пыли и брызг, класс IP 54;
• диапазон настройки выходного давления: 15-120 мбар;
• подключение клапанов: раздельное;
• медленное открытие электромагнитных клапанов;
• способ присоединения к горелке: колено с фланцем;
• соединительные параметры: Rp 2";
• диапазон регулировки реле: 24-250 мбар;
• рабочие температуры (внешняя среда): -10...+60 С°.

Установка в систему

Газовая рампа крепится непосредственно к горелке. Варианты размещения: снизу/ сверху горелки, под углом вправо/ влево. При монтаже необходимо учитывать направление потока газа (на корпус нанесена стрелка).

Установка в газопровод осуществляется при помощи специальной антивибрационной вставки BTGA, которая не допускает передачу вибраций, компенсирует несоосность, снимает механические напряжения, что повышает надежность и долговечность системы. Перед компенсатором встраивается шаровой кран.

Обслуживание газовой рампы

Фильтр газовой рампы необходимо регулярно очищать от грязи. Периодичность планового обслуживания – не менее одного раза в год. Внеплановая очистка фильтра с заменой фильтрующего элемента осуществляется при значительном падении давления на фильтре.

Опции

Купить газовую рампу Baltur MM20.503 можно с аксиальным компенсатором BTGA и газовым шаровым краном BTVS (опционально). Для уточнения информации по заказу обращайтесь к нашим специалистам.
