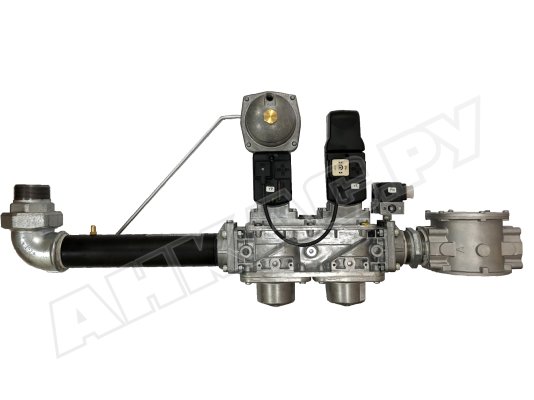

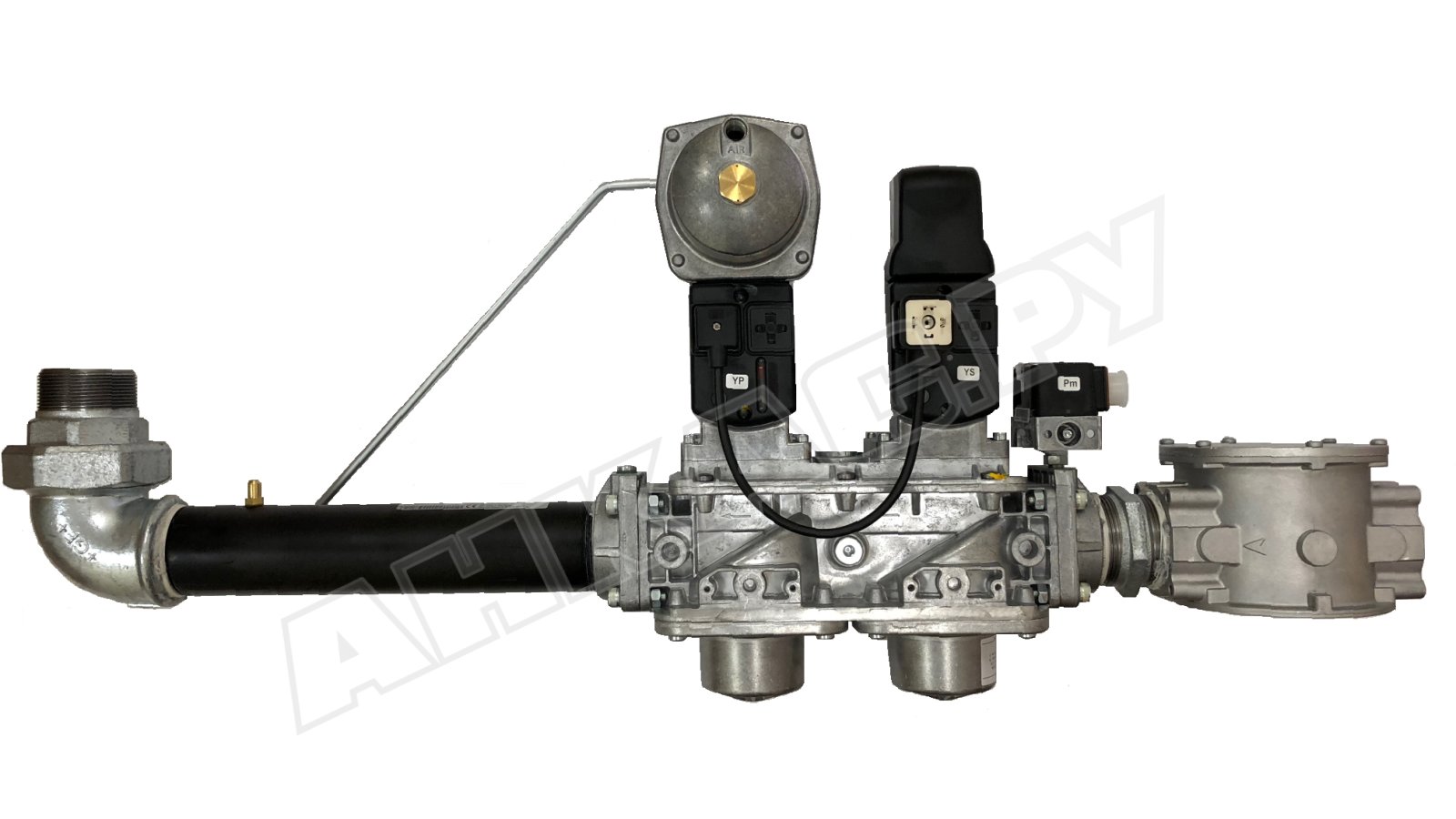

Газовая рампа Baltur MM20.503 D120S F080

Газовая рампа Baltur MM20.503 D120S F080, арт: 19990599 предназначена для сборки системы автоматической подачи газа на горелку, управления потоком, обеспечения безопасного функционирования топочной установки. Герметично и быстро перекрывает газопровод. Используется в газовых и комбинированных горелках с одноступенчатым регулированием мощности.

Комплектация газовой арматуры

Газовая рампа оснащена входным фильтром тонкой очистки, реле минимального давления, предохранительно-запорным клапаном, клапаном безопасности с регулятором давления, реле контроля герметичности, реле максимального давления. В комплектацию входят: фланцевое колено, импульсная трубка, фланец, штуцер для измерения давления.

Характеристики и особенности:

• среда: природный, сжиженный газ;
• одноступенчатый режим регулирования;
• минимальное и максимальное давление газа на входе: 200 мбар и 500 мбар;
• рабочее напряжение: 220 В, -15%, +10%;
• уровень защиты электрооборудования от пыли/ влаги - IP 54;
• диапазон регулировки выходного давления: 15-120 мбар;
• электрическое подключение клапанов: раздельное;
• присоединение к горелке с помощью фланцевого колена;
• соединительные параметры: DN 80 и Rp 2";
• диапазон задания точки переключения реле давления/ контроля герметичности: 24-250 мбар;
• рабочие температуры (окружающая среда): -10...+60 С°.

Функционал газовой рампы

• Поступающий газ проходит через фильтр, размещенный на входе в газовую рампу, очищается от посторонних примесей и частиц грязи.
• Клапаны безопасности, смонтированные последовательно, обеспечивают запорную функцию. Открываются и закрываются по команде менеджера горения при поступлении электропитания. Имеют независимое управление.
• Первый клапан только отсечной, второй - отсечной с регулятором давления. Оба газовых клапана быстро закрываются при отключении от сети питания.
• Регулируемое реле минимального давления контролирует давление на входе потока. Срабатывает при падении давления газа за установленную границу. Сигнализирует топочной автоматике об отклонениях для активации защитной блокировки.
• Настраиваемое реле контроля герметичности размещено между клапанами и проверяет надежность запирания в закрытом положении клапанов. При выявлении утечек направляет сигнал менеджеру горения.
• Регулируемое реле максимального давления отслеживает давление подачи газа на горелку. Установлено на выходе газовой арматуры. Срабатывает при обнаружении превышения фактического давления заданной величины.

Монтаж в систему

Установка газовой рампы осуществляется непосредственно на горелку. Возможны различные варианты размещения: снизу/ сверху, со смещением вправо/ влево горелки, в зависимости от конструктивных особенностей тепловой установки. При фиксации газовой арматуры необходимо учитывать направление потока газа (предусмотрена стрелка на корпусе, указывающая место размещения горелки).

Техобслуживание

Фильтр газовой арматуры необходимо ежегодно очищать от загрязнений и заменять фильтроэлемент. Периодичность планового обслуживания повышается при значительном перепаде давления на фильтре.

Опции

Купить газовую рампу Baltur MM20.503 можно с дополнительными принадлежностями для интеграции в газопровод: аксиальным компенсатором BTGA и газовым шаровым краном BTVS соответствующих присоединительных размеров. Антивибрационная вставка служит для предотвращения передачи вибраций на газопровод, устранения несоосности газовой рампы и газопровода, снятия механических напряжений.
