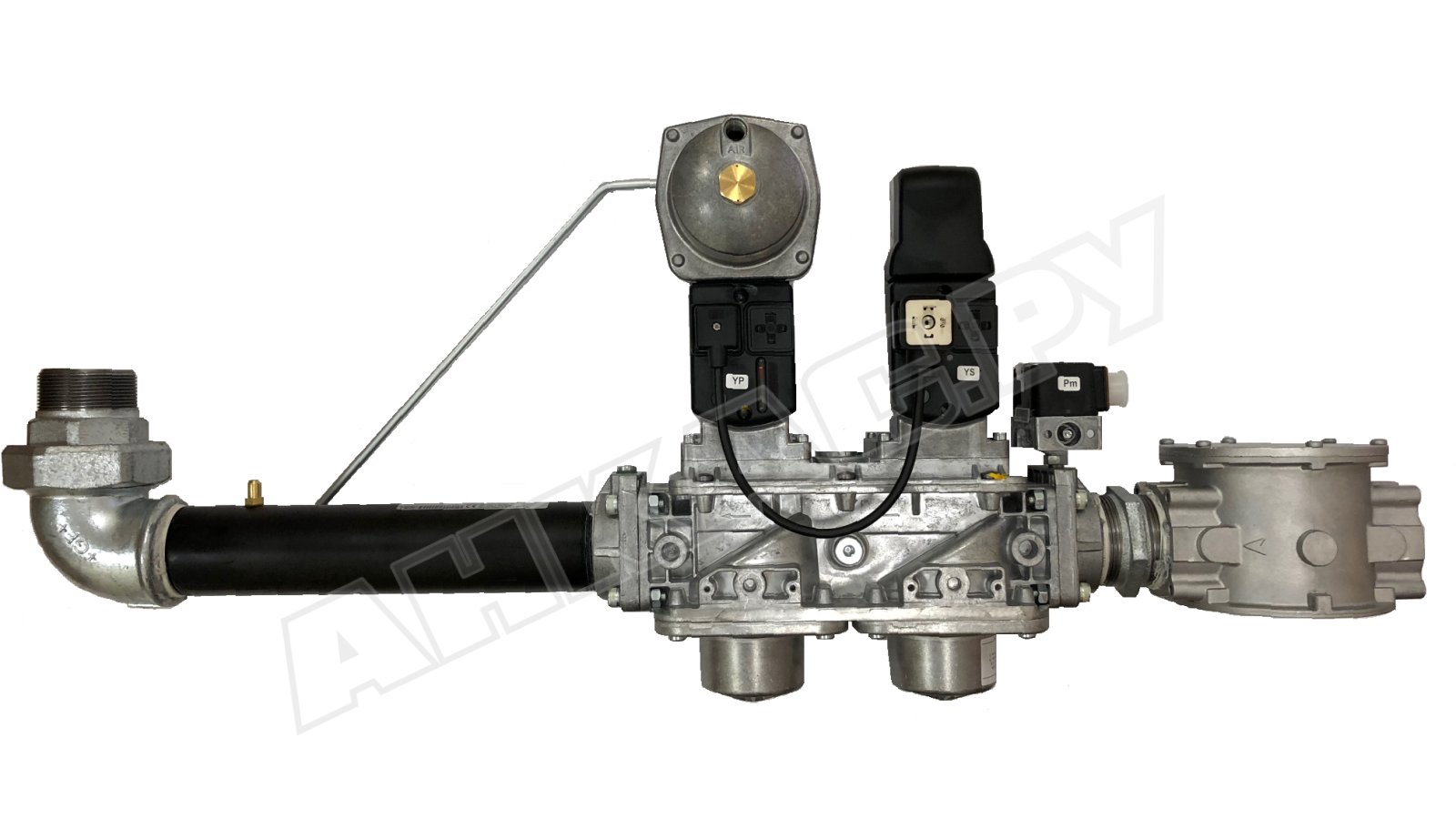

Газовая рампа Baltur MM40.065 D120S F080

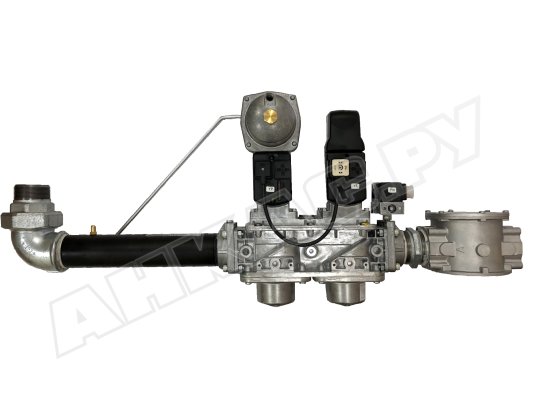

Газовая рампа Baltur MM40.065 D120S F080, арт: 19990600 обеспечивает безопасное управление потоком газа, регулирует давление подачи на горелку, контролирует герметичность клапанов. Встраивается в промышленные газовые и комбинированные горелки с одноступенчатым регулированием мощности.

Характеристики и особенности:

• рабочая среда: природный, сжиженный газ;
• питающее напряжение: 220 В, -15%, +10%;
• применение в системах с одноступенчатым регулированием мощности;
• минимальное и максимальное давление газа на входе: 200 мбар и 500 мбар;
• раздельное электроподключение клапанов;
• степень электрозащиты оборудования от пыли и влаги - IP 54;
• диапазон настройки давления газа на горелку: 15-120 мбар;
• присоединение к горелке с помощью фланцевого колена;
• соединительные параметры: DN 80 и DN 65;
• диапазон для выбора точки срабатывания реле давления/ контроля герметичности: 24-250 мбар;
• температуры эксплуатации: -10...+60 С°.

Элементы газовой рампы

Газовая рампа укомплектована входным микрофильтром, реле минимального давления, клапанами безопасности, первым с функцией отсечения, вторым с функциями отсечки потока и регулирования выходного давления, реле контроля герметичности, реле максимального давления. В комплект входят: фланцевое колено, импульсная трубка, крепежный фланец, штуцер для контроля давления.

Подробнее о работе и функциях газовой рампы

• Входящий поток проходит через встроенный фильтр тонкой очистки, очищается от примесей и загрязнений, что способствует сохранению герметичности запорной арматуры.
• Установленный на входе в арматуру датчик-реле отслеживает минимальное давление поступающего газа для исключения затухания пламени, стабильного горения. Срабатывает при падении давления газа ниже минимального уровня, передает сигнал на автоматику.
• Запорные клапаны с медленным открытием и быстрым закрытием размещены последовательно по ходу потока. Открываются / закрываются по команде топочного автомата при подаче / отключении напряжения. Имеют независимое управление.
• Первый клапан выполняет только запорную функцию (2 положения - открыт / закрыт). Второй обеспечивает предохранительно-запорную функцию и регулирование давления на выходе.
• Между клапанами безопасности установлено регулируемое реле контроля герметичности, которое отслеживает плотность прилегания клапанов в закрытом положении. При обнаружении утечек датчик-реле подает сигнал менеджеру горения.
• Регулируемое реле максимального давления размещено на выходе газа. Функцией является контроль давления подачи газа на горелку. Датчик срабатывает при превышении фактического давления предельной величины.

Установка газовой рампы

Монтаж газовой арматуры осуществляется непосредственно на горелку. Допускается установка снизу/ сверху горелки, с поворотом вправо/ влево, исходя из конструктивных особенностей топочной установки. При невозможности крепления рампы на горелку, ее размещают в другом месте. При большом расстоянии между газовой арматурой и горелкой возможны проблемы с розжигом.

Для корректного присоединения газовой рампы на корпус нанесена стрелка, указывающая направление потока.

Техобслуживание

Для надежной работы газовой установки, сохранения герметичности клапанов и давления в системе необходимо регулярно обслуживать фильтр газовой арматуры (удалять загрязнения, заменять фильтроэлемент на новый). Периодичность планового обслуживания – не менее одного раза в год. При перепаде давления на фильтре 100 мбар и выше требуется провести внеплановое ТО. Для ремонта и техобслуживания можно применять только оригинальные запчасти и комплектующие.

Опции

Купить газовую рампу Baltur MM40.065 можно с опциональными принадлежностями: аксиальным компенсатором BTGA и газовым шаровым краном BTVS. Использование антивибрационной вставки исключает передачу вибраций на газопровод, компенсирует несоосность газовой рампы и газопровода, снимает механические напряжения.
