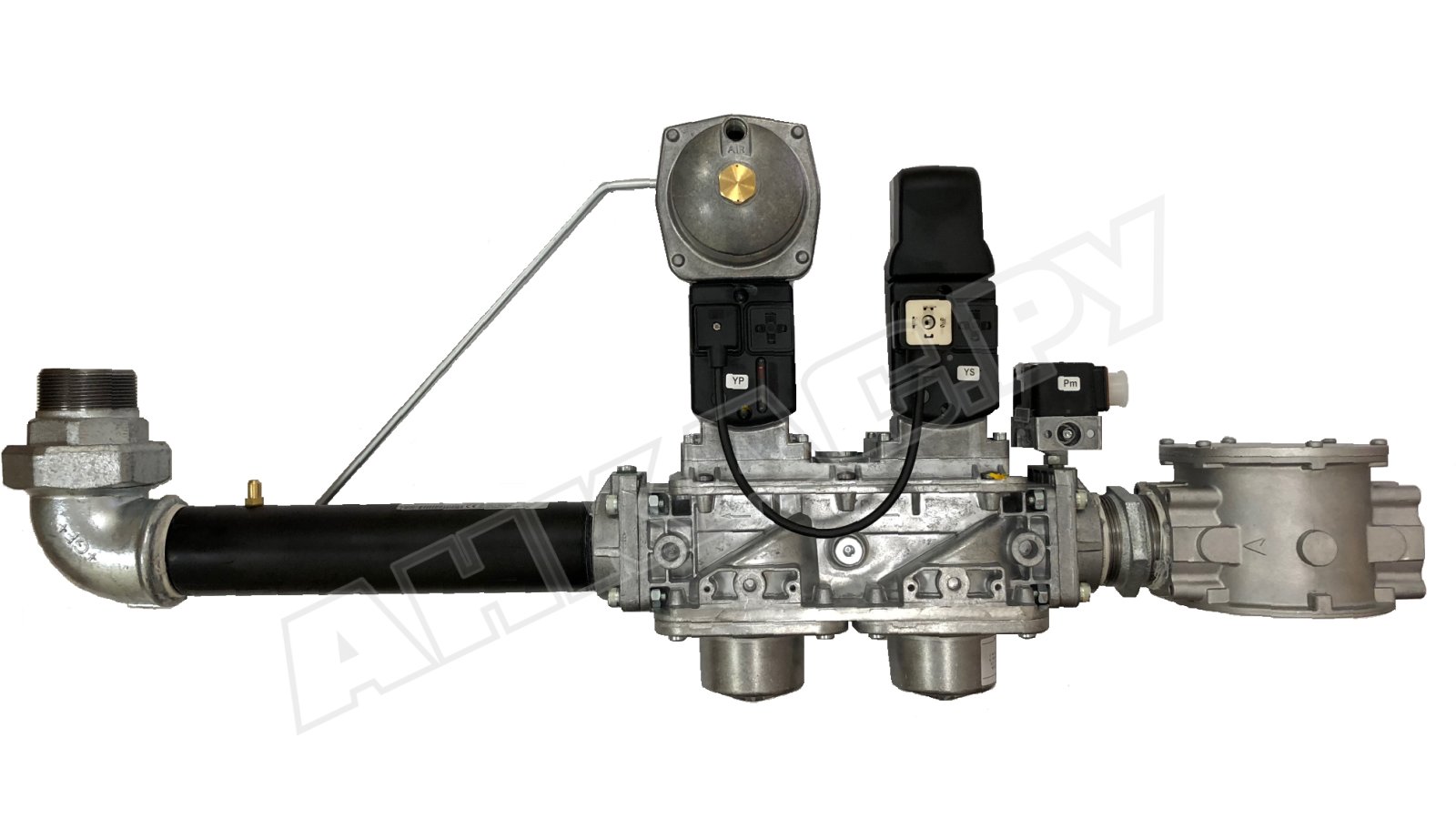

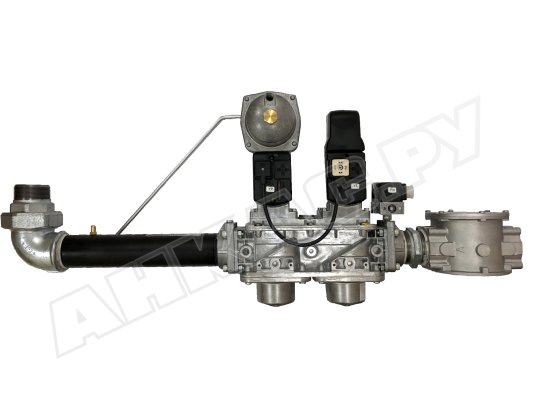

Газовая рампа Baltur MM40.065 F120S F065

Газовая рампа Baltur MM40.065 F120S F065, арт: 19990577 обеспечивает безопасную и надежную работу газовой установки, регулирует расход газа, поддерживает стабильные характеристики давления, контролирует герметичность клапанов. Входит в состав газовых, газодизельных и газомазутных горелок с одноступенчатым регулированием мощности.

Характеристики и особенности:

• напряжение электропитания: 230 В, -15%, +10 %;
• рабочая среда: природный, сжиженный газ;
• максимальное давление газа в магистрали подачи - 500 мбар;
• минимальное входное давление газа - 200 мбар;
• одноступенчатый тип регулирования мощности;
• электромагнитные запорные клапаны класса А гр. 2 с раздельным управлением;
• защита электрических контактов от пыли и брызг по стандарту IP 54;
• присоединение к горелке с помощью газового колена с фланцем;
• параметры выходного отверстия: DN 65;
• диапазон настройки выходного давления: 15-120 мбар;
• регулируемое реле миним. давления/ контроля на утечки, диапазон настройки: 24-250 мбар.

Подробнее о газовой рампе

• В газовой рампе объединены несколько устройств: блок автоматических клапанов с фильтром в моноблочном исполнении, реле минимального давления с функцией проверки герметичности, регулятор давления, газовое колено с фланцем, импульсная трубка, измерительный штуцер.
• Газовые клапаны размещены последовательно по ходу движения газа. Открываются при поступлении напряжения на э/м катушки по команде топочного автомата. Газ очищается от загрязнений на входе, проходя через фильтр тонкой очистки.
• Первый газовый клапан с функцией отсечки потока имеет только 2 положения: закрыт/ открыт. Второй клапан оснащен регулятором расхода газа. Обеспечивает отсечную и регулирующую функцию, поддерживает постоянное давление газа с учетом настроек.
• В случае потери питания электромагнитные клапаны быстро закрываются усилием жестких пружин.
• Регулируемое реле установлено между клапанами, контролирует достаточность давления газа на входе в арматуру, сигнализирует о недопустимо низком давлении, а также контролирует герметичность клапанов в закрытом положении. При обнаружении утечек отправляет сигнал менеджеру горения, который блокирует работу горелки.

Установка

Газовая рампа присоединяется к горелке. Варианты размещения могут варьироваться исходя из конструктивных особенностей и удобства эксплуатации: снизу/ сверху горелки, с поворотом влево или вправо

При монтаже газовой рампы необходимо совместить стрелку на корпусе с направлением движения газа. Для интеграции в газопровод требуется специальная антивибрационная вставка, исключающая передачу вибраций от горелки и компенсирующая отклонение осей соединяемых элементов.

Опции

Купить газовую рампу Baltur MM40.065 можно с аксиальным компенсатором BTGA и газовым шаровым краном BTVS.

Рабочие температуры

Газовая рампа Baltur может эксплуатироваться в диапазоне температур окружающей среды -10...+60 С°.

Обслуживание

Встроенный фильтр газовой арматуры требует регулярной очистки и замены фильтрующего элемента. Плановое ТО проводиться не менее одного раза в год. Внеплановая очистка фильтра и установка нового фильтроэлемента выполняются при заметном перепаде давления до и после фильтра.
