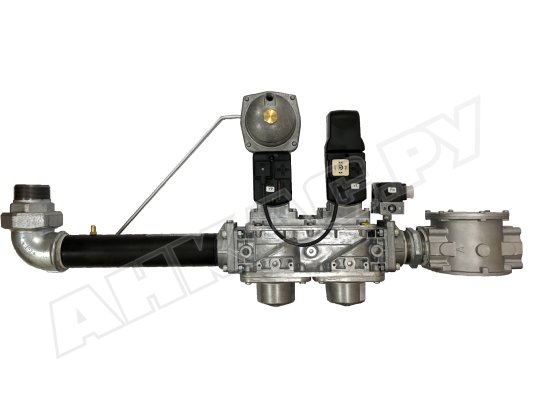

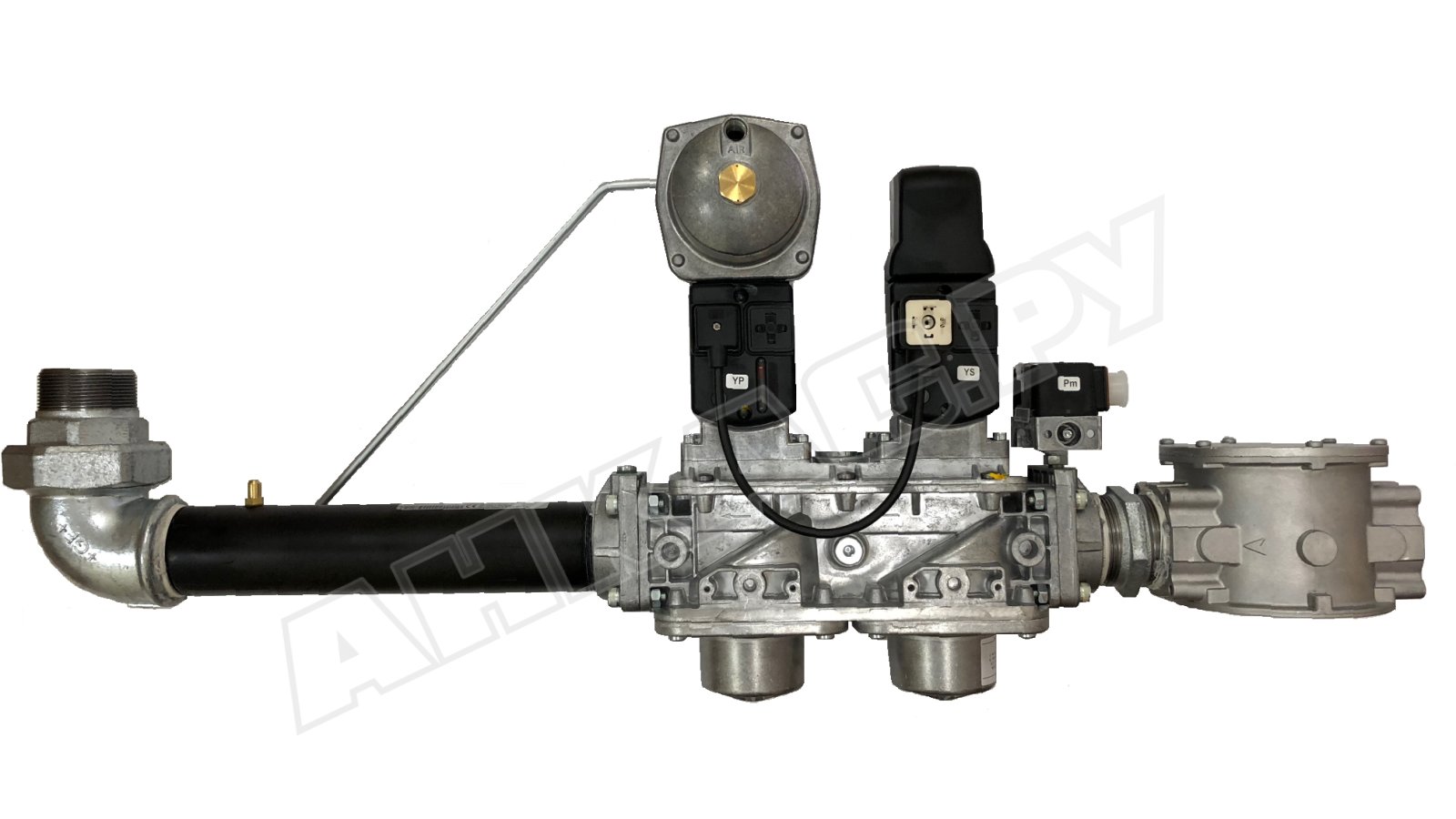

Газовая рампа Baltur MM40.065 H120S D065

Газовая рампа Baltur MM40.065 H120S D065, арт: 19990588 отвечает за герметичное перекрытие потока, регулирование давления газа после себя, безопасную эксплуатацию топочного оборудования. Встроенная функция контроля на утечки повышает надежность функционирования горелки. Газовая арматура подходит для промышленных систем с одноступенчатым регулированием мощности, использующим в качестве топлива природный или сжиженный газ.

Элементы газовой рампы

Газовая рампа объединяет несколько устройств управления и регулирования подачи газа. Состоит из:

• фильтра тонкой очистки;
• реле минимального давления с функцией контроля герметичности клапанов;
• первого клапана безопасности с функцией отсечки;
• второго клапана безопасности с функциями отсечения потока и регулирования давления.

В комплект поставки входит реле максимального давления, фланец для крепления на горелку.

Подробнее о газовой рампе

• Газ при поступлении на арматуру очищается от загрязнений за счет встроенного фильтра. Электромагнитные клапаны с раздельным управлением открываются медленно при поступлении рабочего напряжения. Они открыты при работе горелки.
• Первый клапан служит для выполнения запорной функции (2 позиции: открыт/закрыт). Надежно и быстро перекрывает поток. Второй клапан является предохранительно-запорным и регулирующим давление газа. При потере напряжения быстро закрывается.
• Между первым и вторым клапанами размещено реле минимального давления газа, которое помимо отслеживания достаточности давления контролирует герметичность клапанов, когда они закрыты. О несоответствии параметров давления заданному значению или регистрации утечек реле сигнализирует топочному автомату для активации защитного отключения горелки.
• Регулируемое реле максимального давления устанавливается на горелку. При выходе фактического давления за заданную границу направляет сигнал автоматике.

Особенности и характеристики:

• работа от сети: 196-253 В;
• одноступенчатый тип регулирования;
• тип газа: метан, сжиженный газ;
• максимальное/ минимальное входное давление газа – 500 мбар/ 200 мбар;
• независимое управление электромагнитных клапанов;
• уровень защиты электрических контактов и оборудования – IP 54;
• способ монтажа: прямое присоединение с помощью фланца DN 65;
• диапазон давления подачи газа на горелку: 15-120 мбар;
• регулируемое реле минимального давления, диапазон: от 24 до 250 мбар;
• эксплуатационные температуры: -10...+60 С°.

Крепление на горелку

Газовая рампа фиксируется на горелку с помощью фланца. Может размещаться сверху/снизу горелки, повернута влево/ вправо. Для корректного соединения на корпус газовой арматуры нанесена стрелка, указывающая размещение горелки.

Для монтажа газовой рампы в газопровод требуется использование аксиального компенсатора BTGA и газового шарового крана BTVS. Антивибрационная вставка не допускает передачу вибраций на газопровод, устраняет несоосность, механические напряжения. Перед ней монтируется шаровой кран, Эти принадлежности можно купить с газовой рампой опционально.

Периодичность обслуживания

Очистка фильтра газовой рампы и замена фильтрующего элемента проводится не реже, чем один раз в год. При перепаде давления на фильтре более 100 мбар следует внепланово обслужить фильтр.
