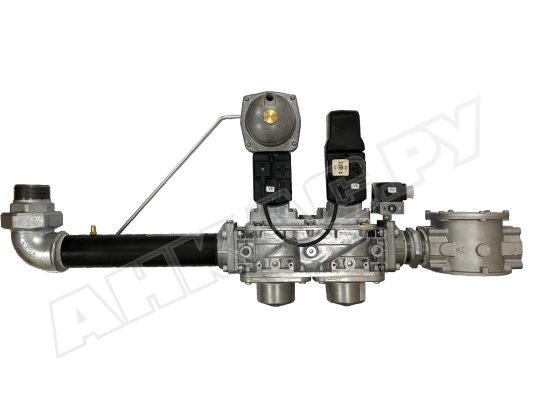

Газовая рампа Baltur MM40.080 A120C R2

Газовая рампа Baltur MM40.080 A120C R2, арт: 19990564 используется в системах автоматического управления подачей газа на горелку и обеспечения безопасного функционирования. Оснащена электромагнитными предохранительно-запорными клапанами и другими устройствами для регулирования потока, надежного запирания газопровода и контроля давления. Предназначена для оснащения одноступенчатых газовых, газодизельных и газомазутных горелок, сжигающих природный и сжиженный газ.

Комплектация и особенности

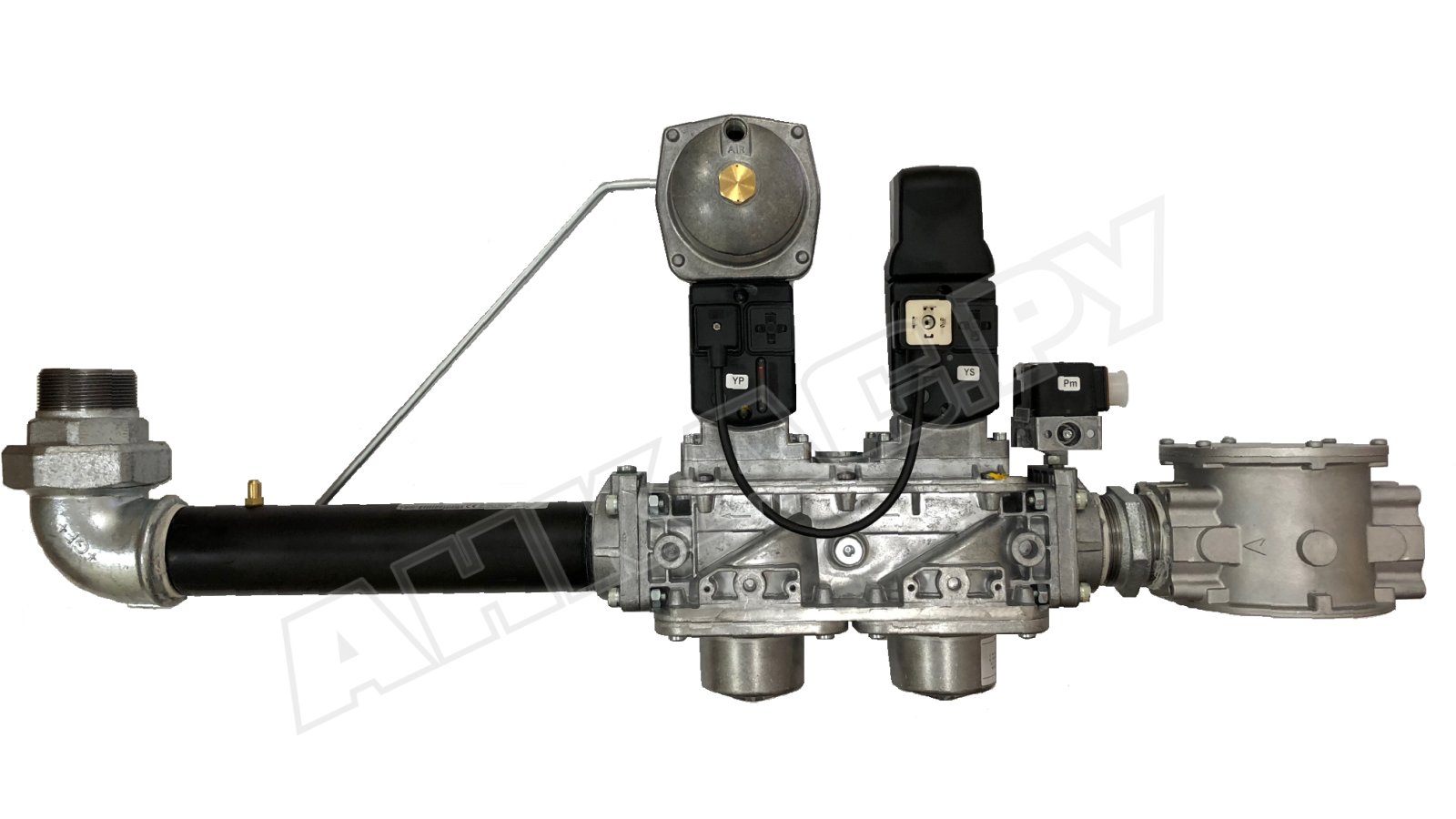

• Компактная арматура состоит из входного фильтра, двух последовательно размещенных электромагнитных запорных клапанов, реле минимального давления, регулятора давления на втором клапане, разборного газового колена с внешней резьбой, штуцера, трубки, импульсной трубки.
• Клапаны безопасности смонтированы последовательно по ходу движения газа. Имеют совместное электроподключение, открываются одновременно при подаче электропитания на э/м катушки. Перед поступлением на первый клапан газ очищается от грязи, проходя через фильтр.
• Первый клапан выполняет отсечную функцию (2 положения: открыт/ закрыт). Второй клапан безопасности перекрывает поток и регулирует выходное давление с учетом предварительной настройки. В случае недостаточности питания или потере напряжения клапаны быстро закрываются под действием пружин.

Основные параметры:

• применение в системах с одноступенчатым регулированием мощности;
• входное давление газа - до 500 мбар;
• минимальное входное давление - 200 мбар;
• допустимое напряжение в сети: 196 В – 253 В;
• выходное давление, диапазон настройки: 15-120 мбар;
• электроподключение клапанов: общее;
• защита электрических контактов от воздействия пыли и брызг - IP 54;
• медленное открытие клапанов;
• параметры присоединения: Rp 2" и DN 80;
• настройка реле минимального давления в диапазоне: 24-250 мбар.

Температурный режим

Газовая рампа может размещаться в местах с температурой окружающей среды от -10 до +60 С°.

Интеграция в систему

Газовая арматура крепится непосредственно к горелке. Возможны различные варианты размещения: снизу/ сверху горелки, с поворотом вправо/ влево, в зависимости от конструктивных особенностей оборудования. При монтаже следует совместить стрелку на корпусе с направлением потока газа.

Для установки в газопровод производитель предлагает использовать аксиальный компенсатор BTGA и газовый кран BTVS с соответствующими присоединительными отверстиями. За счет антивибрационной вставки исключается передача вибраций от горелки на газопровод, компенсируется несоосность подсоединяемых элементов, снимаются механические напряжения. Шаровой кран монтируется перед аксиальным компенсатором.

Антивибрационная вставка и шаровой газовый кран приобретаются отдельно.

Обслуживание

Техобслуживание и очистка фильтра газовой рампы проводятся не менее одного раза в год. Одновременно выполняется замена фильтрующего элемента. Периодичность ТО увеличивается при существенном перепаде давления до и после фильтра (подробнее - в инструкции по эксплуатации).
